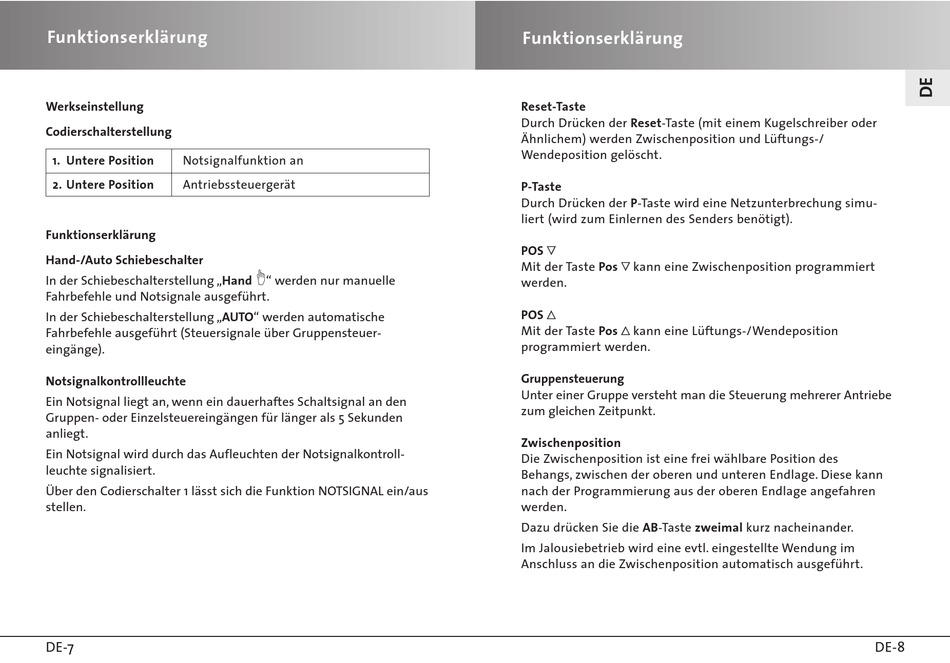

Funktionserklärung
Werkseinstellung
Codierschalterstellung
1. Untere Position
Notsignalfunktion an
2. Untere Position
Antriebssteuergerät
Funktionserklärung
Hand-/Auto Schiebeschalter
In der Schiebeschalterstellung „Hand
Fahrbefehle und Notsignale ausgeführt.
In der Schiebeschalterstellung „AUTO" werden automatische
Fahrbefehle ausgeführt (Steuersignale über Gruppensteuer-
eingänge).
Notsignalkontrollleuchte
Ein Notsignal liegt an, wenn ein dauerhaftes Schaltsignal an den
Gruppen- oder Einzelsteuereingängen für länger als 5 Sekunden
anliegt.
Ein Notsignal wird durch das Aufleuchten der Notsignalkontroll-
leuchte signalisiert.
Über den Codierschalter 1 lässt sich die Funktion NOTSIGNAL ein/aus
stellen.
DE-7
" werden nur manuelle
Funktionserklärung
Reset-Taste
Durch Drücken der Reset-Taste (mit einem Kugelschreiber oder
Ähnlichem) werden Zwischenposition und Lüftungs-/
Wendeposition gelöscht.
P-Taste
Durch Drücken der P-Taste wird eine Netzunterbrechung simu-
liert (wird zum Einlernen des Senders benötigt).
POS B
Mit der Taste Pos B kann eine Zwischenposition programmiert
werden.
POS V
Mit der Taste Pos V kann eine Lüftungs-/Wendeposition
programmiert werden.
Gruppensteuerung
Unter einer Gruppe versteht man die Steuerung mehrerer Antriebe
zum gleichen Zeitpunkt.
Zwischenposition
Die Zwischenposition ist eine frei wählbare Position des
Behangs, zwischen der oberen und unteren Endlage. Diese kann
nach der Programmierung aus der oberen Endlage angefahren
werden.
Dazu drücken Sie die AB-Taste zweimal kurz nacheinander.
Im Jalousiebetrieb wird eine evtl. eingestellte Wendung im
Anschluss an die Zwischenposition automatisch ausgeführt.
DE-8
