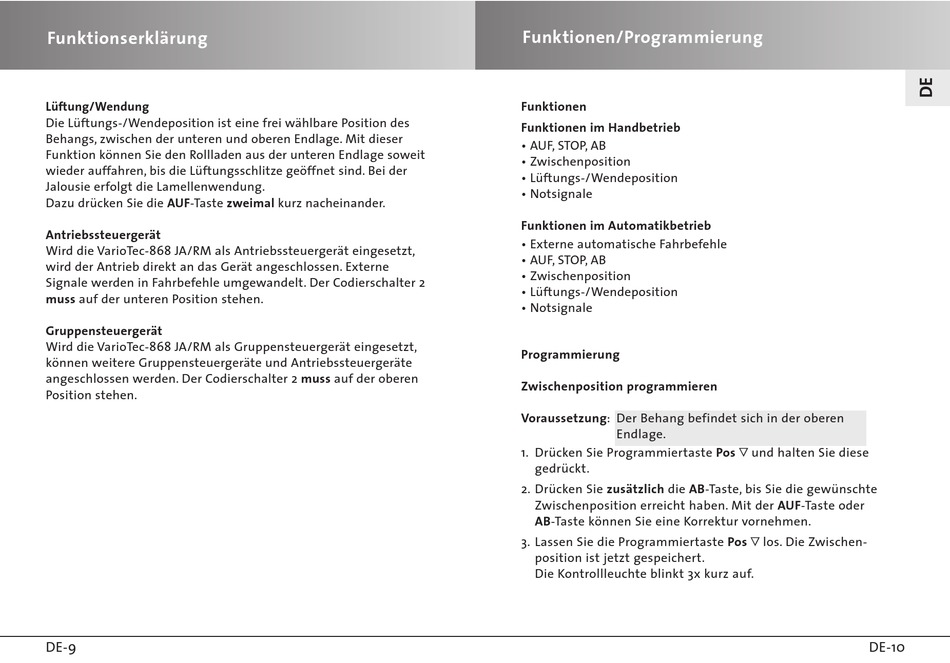

Funktionserklärung
Lüftung/Wendung
Die Lüftungs-/Wendeposition ist eine frei wählbare Position des
Behangs, zwischen der unteren und oberen Endlage. Mit dieser
Funktion können Sie den Rollladen aus der unteren Endlage soweit
wieder auffahren, bis die Lüftungsschlitze geöffnet sind. Bei der
Jalousie erfolgt die Lamellenwendung.
Dazu drücken Sie die AUF-Taste zweimal kurz nacheinander.
Antriebssteuergerät
Wird die VarioTec-868 JA/RM als Antriebssteuergerät eingesetzt,
wird der Antrieb direkt an das Gerät angeschlossen. Externe
Signale werden in Fahrbefehle umgewandelt. Der Codierschalter 2
muss auf der unteren Position stehen.
Gruppensteuergerät
Wird die VarioTec-868 JA/RM als Gruppensteuergerät eingesetzt,
können weitere Gruppensteuergeräte und Antriebssteuergeräte
angeschlossen werden. Der Codierschalter 2 muss auf der oberen
Position stehen.
DE-9
Funktionen/Programmierung
Funktionen
Funktionen im Handbetrieb
• AUF, STOP, AB
• Zwischenposition
• Lüftungs-/Wendeposition
• Notsignale
Funktionen im Automatikbetrieb
• Externe automatische Fahrbefehle
• AUF, STOP, AB
• Zwischenposition
• Lüftungs-/Wendeposition
• Notsignale
Programmierung
Zwischenposition programmieren
Voraussetzung: Der Behang befindet sich in der oberen
Endlage.
1. Drücken Sie Programmiertaste Pos B und halten Sie diese
gedrückt.
2. Drücken Sie zusätzlich die AB-Taste, bis Sie die gewünschte
Zwischenposition erreicht haben. Mit der AUF-Taste oder
AB-Taste können Sie eine Korrektur vornehmen.
3. Lassen Sie die Programmiertaste Pos B los. Die Zwischen-
position ist jetzt gespeichert.
Die Kontrollleuchte blinkt 3x kurz auf.
DE-10
