6.9

Schnittstellenanschluss

RS485
Die RS485-Stecker sind im Beipack enthalten.
RS485 out
Pin 1
Pin 2
Pin 3
Pin 4
Die Schnittstelle RS485 unterstützt das USS-Protokoll (Universelles-Serielles-
Schnittstellenprotokoll), welches zur Datenübermittlung z. B. an einen Datenlogger einer
Fernüberwachung genutzt werden kann.

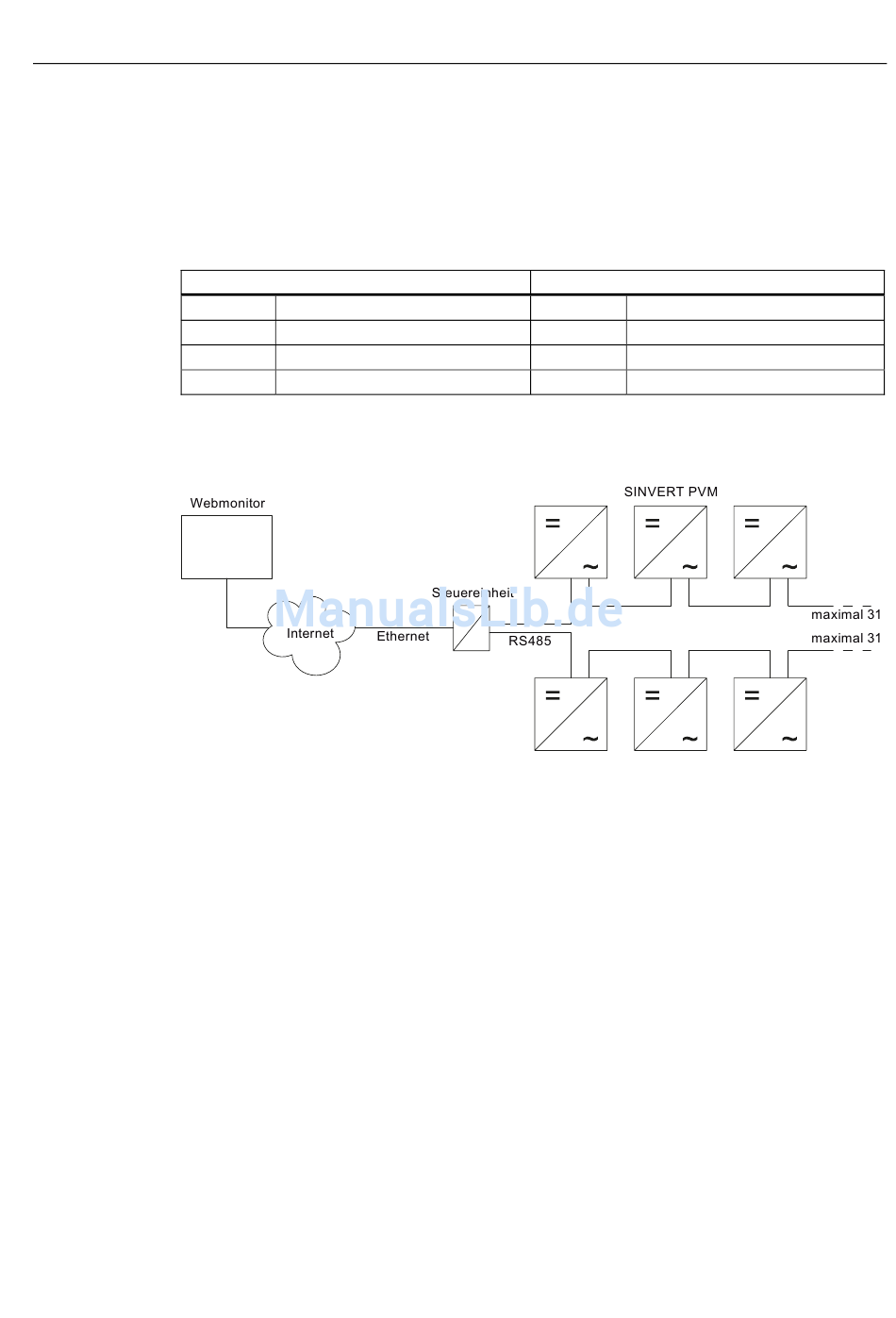

Bild 6-4
Beim Betrieb dieser Schnittstelle ist zu beachten, dass jeder Busteilnehmer eine eindeutige
Adresse erhält sowie die korrekte Übertragungsrate mit dem dazugehörigen USS Protokoll
eingestellt ist.
Der Busabschluss erfolgt mittels 120 Ω-Widerstände am Anschluss RS485 out des letzten
Busteilnehmers. Die 120 Ω-Widerstände sind nicht im Lieferumfang enthalten.
USB
Beispiele für konfektionierte Kabel IP20 auf Stecker IP67 (nicht im Lieferumfang enthalten):
● Phoenix Contakt VS-04-2X2X26C7/7-67B/SDA, Art.-Nr. 1653922 für 5 m
● Phoenix Contakt VS-04-2X2X26C7/7-67B/SDA, Art.-Nr. 1653919 für 2 m
Ethernet
Ein Stecker für Schutzart IP67 ist im Beipack enthalten.
SINVERT PVM
Betriebsanleitung, 12/2009, A5E02758225B
Busabschluss +
RS485+ out
RS485- out
Busabschluss -
Anschluss der Standardschnittstelle
6.9 Schnittstellenanschluss
RS485 in
Pin 1 Bezug +
Pin 2 RS485+ in
Pin 3 RS485- in
Pin 4 Bezug -
Anschließen
