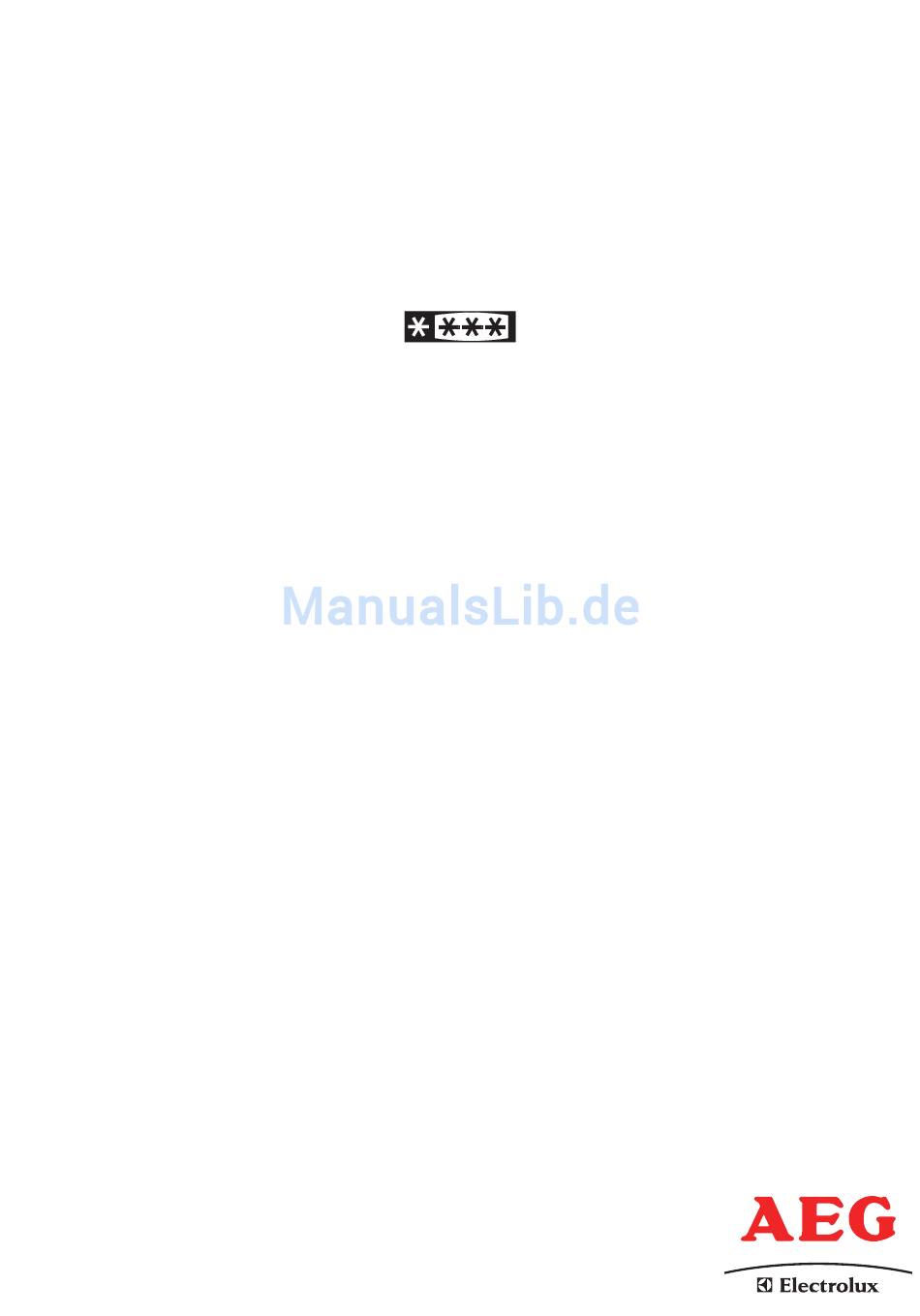

S 75348 KG S 75388 KG S 75348 KG8 S 75388 KG8 Kühl-/Gefrierkombination Refrigerator freezer combination Gebrauchsanweisung Instruction book B/AE/NY12-1. (07.) PERFEKT IN FORM UND FUNKTION 200371892...
Seite 2
Sehr geehrte Kundin, sehr geehrter Kunde, bevor Sie Ihr neues Kältegerät in Betrieb nehmen, lesen Sie bitte diese Gebrauchsanweisung aufmerksam durch. Sie enthält wichtige Informationen zum sicheren Gebrauch, zum Aufstellen und zur Pflege des Gerätes. Bewahren Sie bitte die Gebrauchsanweisung zum späteren Nachschlagen auf. Geben Sie sie an eventuelle Nachbesitzer des Gerätes weiter.
Sicherheit Die Sicherheit unserer Kältegeräte entspricht den anerkannten Regeln der Technik und dem Gerätesicherheitsgesetz. Dennoch sehen wir uns veranlaßt, Sie mit folgenden Sicherheitshinweisen vertraut zu machen: Bestimmungsgemäße Verwendung Das Kältegerät ist für die Verwendung im Haushalt bestimmt. Es eignet sich zum Kühlen, Einfrieren und Tiefkühllagern von Lebensmitteln sowie zur Eisbereitung.
Seite 6
Das Gerät darf von Kindern und Personen, deren physische, sensorische oder geistige Fähigkeiten sowie Mangel an Erfahrung und Kenntnissen einen sicheren Gebrauch des Gerätes ausschließen, nur unter Aufsicht oder nach entsprechender Einweisung durch eine Person benutzt werden, die sicherstellt, dass sie sich den Gefahren des Gebrauchs bewusst sind.Kinder sind zu beaufsichtigen, sodass sie nicht am Gerät spielen können.
Entsorgung Information zur Geräteverpackung Entsorgen Sie das Verpackungsmaterial Ihres Gerätes sachgerecht. Alle ver- wendeten Verpackungsmaterialien sind umweltverträglich und wiederverw- ertbar. Zu den Werkstoffen: Die Kunststoffe können auch wiederverwertet werden und sind folgendermaßen gekennzeichnet: >PE< für Polyäthylen, z. B. bei der äußeren Hülle und den Beuteln im Innern. >PS<...
Transportschutz entfernen Das Gerät sowie Teile der Innenausstattung sind für den Transport geschützt. 1. Alle Klebebänder sowie Polsterteile aus dem Geräteinnenraum entfernen. Transportsicherung für Ablagen Entfernen Transportsicherung A) Transportsicherung so weit wie möglich nach vorne ziehen B) Ablage hinten anheben Ablage herausziehen Transportsicherung entfernen.
Seite 9
Montieren Sie die in dem Beutel Zubehörteile befindlichen Distanzhalter an den hinteren oberen Ecken des Geräts! Lockern Sie die Schrauben, legen Sie Distanzhalter unter Schrauben ziehen anschließend die Schrauben erneut fest! Achten Sie bei dem Aufstellen des Geräts darauf, dass es sich in waagerechter Position befindet.
Gerät ausrichten 1. Das Gerät muß einen waagerechten und festen Stand haben. Boden- unebenheiten bitte ausgleichen durch Ein- oder Herausdrehen der beiden Verstellfüße vorne. Elektrischer Anschluß Für den elektrischen Anschluß ist eine vorschriftsmäßig installierte Schutzkontakt-Steckdose erforderlich. Die elektrische Absicherung muß min- destens 10 Ampere betragen.
Ändern des Türöffnungsrichtung Sollten Aufstellungsort oder Bedienung dies erfordern, so kann die Türöffnungsrichtung von rechtshändig in linkshändig geändert werden. Auf dem Markt erhältliche Geräte sind für Rechtshänder ausgelegt. Die folgenden Vorgänge sind auf der Grundlage Abbildungen Erläuterungen durchzuführen: Es wird empfohlen, für die Durchführung der nachstehend aufgeführten Vorgänge eine zweite Person hinzuzuziehen, die während der Vorgänge die Türen sicher festhalten kann.
Seite 12
13. Schrauben Sie die obere Griffhalterung von der Griffstange (1) ab. Schrauben Sie die untere Griffhalterung von der Tür (1) ab. Schrauben Sie die obere Griffhalterung von der Tür (3) ab, und schrauben Sie sie rechts unten an der Tür (4) wieder an.
Bedien- und Anzeigefeld des Kühlschranks A. Ein-/Ausschalter B. Taste Einstellen Temperatur (für höhere Temperaturen) C. Temperaturdisplay D. Taste Einstellen Temperatur (für niedrigere Temperaturen) E. Anzeige für die Funktion COOLMATIC (gelb) F. Taste COOLMATIC Tasten zum Einstellen der Temperatur Die Temperatur wird mit Hilfe der Tasten "B" und "D" eingestellt. Diese Tasten sind mit dem Temperaturdisplay verbunden.
Inbetriebnahme und Einstellen der Temperatur 1. Stecken Sie den Netzstecker ein. 2. Drücken Sie die Taste "A". Die Geräte werden gestartet. 3. Drücken Sie die Taste "B" oder "D". Das Temperaturdisplay schaltet um, und die zurzeit eingestellte GEWÜNSCHTE Temperatur blinkt Temperaturdisplay.
angezeigte Temperatur auf bis zu +8° C geändert werden (in Schritten von 1°). Hinter dem Wert "8° C" wird der Buchstabe "H" angezeigt. Jetzt ist die Kühlschrankfunktion HOLIDAY im Energiesparmodus aktiviert. Wenn die Funktion HOLIDAY aktiviert ist, muss der Kühlschrank leer sein. Innenausstattung Abstellflächen 1.Eine Abstellfläche aus Glas bitte...
Ablage Die Ablage ist für die Aufbewahrung von Gemüse und Obst geeignet. Ablage einem Trennelement versehen, dessen Position je nach Wunsch verändert werden kann, um die eingelagerten Nahrungsmittel voneinander trennen zu können. Richtig lagern Im Kühlraum ergeben sich, physikalisch bedingt, unterschiedliche Temperatur- bereiche.
Bedien- und Anzeigefeld des Gefrierschranks G. Anzeige für die Funktion FROST- MATIC (gelb) H. Taste FROSTMATIC I. Taste Einstellen Temperatur (für höhere Temperaturen) J. Temperaturdisplay K. Taste zum Einstellen der Temperatur (für niedrigere Temperaturen) L. Alarm-Rücksetztaste M.Alarmleuchte Tasten zum Einstellen der Temperatur Die Temperatur wird mit Hilfe der Tasten "I"...
Temperaturdisplay Auf dem Temperaturdisplay können verschiedene Informationen angezeigt werden. Während des normalen Betriebs wird die jeweils im Gefrierschrank herrschende Temperatur (TATSÄCHLICHE Temperatur) angezeigt. Während des Einstellens der Temperatur wird die zurzeit eingestellte Gefrierschranktemperatur (GEWÜNSCHTE Temperatur) angezeigt. Inbetriebnahme und Einstellen der Temperatur 1.
ertönt. Drücken Sie die Alarm-Rücksetztaste ("L"), um den Summerton auszuschalten, während die Warnleuchte weiterhin blinkt. Der Summer hört automatisch auf, wenn sich die Temperatur normalisiert hat, während die Warnleuchte "M" weiterhin blinkt. Durch Drücken der Alarm-Rücksetztaste ("L") wird die Warnleuchte ausgeschaltet, und gle- ichzeitig wird auf dem Display für ca.
Einfrieren und Lagern von Gefriergut Sie können ihr Gefriergerät benutzen, um Gefriergut selbst einzugefrieren. Achtung! Die Temperatur im Gefrierraum muss -18 °C oder weniger betragen, um Lebensmittel einfrieren zu können. Bitte beachten Sie die Gefrierkapazität, die auf dem Typenschild angegeben ist. Die Gefrierkapazität ist die maximale Menge an Gefriergut, das innerhalb von 24 Stunden eingefroren werden kann.
Lagerung im Tiefkühlgerät Die tiefgefrorenen Nahrungsmittel sollten nach Beendigung des Gefriervorganges in den vorhandenen (1 oder 2) Tiefkühlfächern gelagert werden. Dadurch kann im Gefrierfach der Platz für weitere Gefriervorgänge gesichert werden. Die bereits eingelagerten Nahrungsmittel werden so durch erneute Gefriervorgänge nicht beeinträchtigt. Müssen größere Mengen an Nahrungsmitteln untergebracht werden, können die Tiefkühlfächer - mit Ausnahme des untersten Faches - entfernt und die Waren unmittelbar auf die Kühlfläche gestellt werden.
Nützliche Informationen und Hinweise 1.Beachten Sie bitte, dass das Kühlgerät über eine frei wählbare Regaleinteilung verfügt, wodurch der normale Kühlbereich vielseitiger genutzt werden kann. Die Regale können bereits bei rechtwinklig geöffneter Tür herausgenommen und anders verteilt werden. 2. Nachdem die Tür des Gefrierbereichs geöffnet und dann wieder geschlossen wird, entsteht im Inneren des Gerätes wegen der tiefen Temperatur ein Vakuum.
7. Möchten Sie die Temperatur im Gefriergerät mit Ihrem eigenen Thermometer kontrollieren, so legen Sie diesen zwischen die Lebensmittel, denn so wird die tatsächliche Temperatur im Inneren der tiefgefrorenen Produkte angezeigt. Bei einem entsprechend genauen Thermometer muss die auf diese Weise gemessene Temperatur gleich oder ein wenig niedriger sein, als die Temperatur auf der Anzeige.
Instandhaltung Abtauen Zum Betrieb des Gerätes gehört es auch, dass sich aus einem Teil der im Kühlbereich auftretenden Feuchtigkeit Reif- bzw. Eisschichten bilden. Die dicke Reif- bzw. Eisschicht hat eine isolierende Wirkung und beein- trächtigt so die Kühlleistung, was zur Erhöhung der Temperatur im Kühlbereich und zu erhöhtem Energieverbrauch führt.
Es ist keine Fehlfunktion, wenn nach Ablauf des Abtau-Zyklus kleine Eis- bzw. Reiffleckchen an der Rückwand des Kühlschranks zurückbleiben. Bei diesem Typ erfolgt das Abtauen des Gefriergeräts völlig automatisch. Regelmäßige Reinigung Es ist wichtig, das Gerät regelmäßig zu reinigen. Vermeiden Sie bei der Reinigung Wasch- und Scheuermittel, Reinigungsmittel mit starken Duftsubstanzen, Wachspolitur oder solche Produkte, die Desinfektionsmittel, bzw.
Was tun, wenn ... Abhilfe bei Störungen Möglicherweise handelt es sich bei einer Störung nur um einen kleinen Fehler, den Sie anhand nachfolgender Hinweise selbst beheben können. Führen Sie keine weiteren Arbeiten selbst aus, wenn nachstehende Informationen im konkreten Fall nicht weiterhelfen. Warnung! Reparaturen am Kältegerät dürfen nur von Fachkräften durchge- führt werden.
Seite 28
Störung Mögliche Ursache Abhilfe Innenbeleuchtung funk- Lampe defekt. Bitte in diesem Abschnitt tioniert nicht. nachsehen unter „Lampe auswechseln”. An den undichten Stellen Türdichtung vorsichtig mit einem Haartrockner er- Starke Reifbildung Türdichtung ist undicht wärmen (nicht wärmer als Gerät, evtl. auch an der (evtl.
Lampe auswechseln Glühlampe für Innenbeleuchtung ausgebrannt, so können Sie das Auswechseln wie nachfolgend beschrieben selbst vornehmen: Unterbrechen Sie die Stromzufuhr zum Gerät. Entfernen Festigungsschraube der Abdeckung (1). Drücken Sie, wie auf der Abbildung zu sehen ist, die hinten befindliche Zunge (2) und entfernen Sie die Abdeckung in Pfeilrichtung (3), die Lampe kann danach ausgewechselt werden (Typ: T25 230-240 V, 15 W, Fassung E14).
Betriebsgeräusche Folg ende Geräusche sind charakteristisch für Kältegeräte: Klicken Immer wenn der Kompressor ein- oder ausschaltet, ist ein Klicken zu hören. Summen Sobald der Kompressor arbeitet, können Sie ihn summen hören. Blubbern/Plätschern Wenn Kältemittel in dünne Rohre einströmt, können Sie ein blubberndes oder plätscherndes Geräusch hören.
Garantie und Service Garantiebedingungen Service und Ersatzteile Bei Störungen am Gerät benachrichtigen Sie bitte umgehend die nächste Kundendienststelle. Ihr Gerät kann aufgrund seines Typenschildes identifiziert werden. Das Typenschild befindet sich links unten im Kühlbereich neben dem Obstfach. Hier finden alle wichtige Angaben Gerät...
Garantiebedingungen Unsere Geräte werden mit größter Sorgfalt hergestellt. Trotzdem kann es einmal zu einem Defekt kommen. Unser Kundendienst übernimmt auf Anfrage gerne die Reparatur, und zwar sowohl während des Garantiezeitraums als auch danach. So ist gewährleistet, dass ein Defekt nicht zu einer Verkürzung der Lebensdauer des Geräts führt.
Seite 35
9. Durch die Garantie nicht gedeckt sind ferner Defekte infolge von Reparaturen oder Eingriffen durch nicht-qualifizierte oder nicht-kompetente Personen, oder infolge des Einbaus von nicht-originalen Zubehör- oder Ersatzteilen. 10. Leicht zu transportierende Geräte müssen beim Kundendienst abgegeben bzw. dorthin geschickt werden. Heimkundendienst kommt nur bei großen Geräten oder bei Einbaugeräten in Frage.
Seite 36
Dear customer, Before switching on your new appliance please read these operating instruc- tions carefully. They contain important information for safe use, for installa- tion and for care of the appliance. Please keep these operating instructions for future reference. Pass them on to possible new owners of the appliance. These operating instructions are for use with several technically comparable models with varying accessories.
Seite 37
Contents Important safety information ....................39 General safety precautions......................39 Precautions for child safety ....................40 Safety precautions for installation ..................40 Safety precautions for isobutane..................40 Installing the appliance ......................41 Transportation, unpacking......................41 Cleaning ............................41 Placement.............................42 Change of door opening direction ..................44 Instructions for the User......................46 Description of the appliance, main parts ................46 Operating and indicator panel Fridge................47 Temperature setting buttons....................47...
Seite 38
Starting Up - Setting the Temperature ................52 FROSTMATIC..........................52 Alarm reset button........................52 Turning OFF the refrigeration compartment ..............53 Switching the Appliance off....................53 Freezeng and storing frozen food..................53 Storing in the freezer ......................54 How to make ice cubes......................54 Some useful information and advice ................55 Hints and ideas..........................56 How to save energy........................56 The appliance and environment ....................56...
Important safety information General safety precautions Keep these instructions and they should remain at the appliance when moving away or changing owner. This appliance is designed for storing food, domestic use according to these instructions only. Specialised companies that are qualified to do so by the manufacturer must carry out service and repairs including repairing and changing the power cord.
Do not put hot pot to the plastic parts. Do not store flammable gas and liquid in the appliance, because they may explode. Do not store carbonated drinks, bottled drinks and bottled fruits in the frozen food compartment. Check and clean the outlet of melting water coming during defrosting reg- ularly.
Installing the appliance Transportation, unpacking It is recommended to deliver the appliance in original packaging, in vertical position considering the protective warning on packaging. After each transportation the appliance must not be switched on for approx. 2 hours. Unpack the appliance and check if there are damages on it. Report possible damages immediately to the place you bought it.
Placement The ambient temperature has an effect on the energy consumption and proper operation of the appliance. When placing, take into consideration that it is practical to operate the appliance between ambient temperature limits according to the climate class that is given in the chart below and can be found in the data label. Class of climate Ambient temperature +10…+32°C...
Seite 43
If it is unavoidable because of furnishing and the appliance has to be stood near a cooker take these minimum distances into consideration: In case of gas or electric cooker 3 cm must be left, when it is less put a 0,5-1 cm non-flam insula- tion between the two appliances.
Change of door opening direction Should the setting-up place or handling demand it, door-opening direction can be refitted from right-handed to left-handed. Appliances on the market are right-handed. Following operations are to be done on the basis of figures and explanations: 1.
Seite 45
handle bracket from the door (3) and screw onto the bottom righthand side of the door (4). (fig.5) 15. Turn the handle bracket with the handle rod 180° and screw them to the door (5) and the fitted handle bracket (6). (fig.5) Do not over- tighten the screw (max.
Instructions for the User Description of the appliance, main parts S 75388 KG A- Refrigerator B - Freezer 1. Top with switch and indicator set 15. Butter compartment lid 2. Lighting box 16. Egg tray 3. Glass shelves 17. Door shelf 4.
Operating and indicator panel Fridge A. ON/OFF button B. Temperature setting button (for warmer temperatures) C. Temperature display D. Temperature setting button (for colder temperatures) E. COOLMATIC function "on" indicator (yellow) F. COOLMATIC button Temperature setting buttons The temperature is adjusted using the (B) and (D) buttons. These buttons are connected to the temperature display.
Starting Up - Setting the Temperature 1. Plug the mains plug into the mains socket. 2. Press (A) button. The appliances start. 3. Press either the (B) or (D) button. The temperature display switches over and the DESIRED temperature currently set flashes on the temperature display. 4.
Turning OFF the refrigeration compartment To turn off the refrigerator press the button (B) several times until the sym- bol "OF" appears in the temperature indicator (C). Press the button (B) again for about 5 seconds. In the temperature indicator there is a "count down" i.e. a backward counting from "3"...
Drawer The drawer is suitable for storing fruit and vegetables. There is a separator inside the drawer that can be placed in different posi- tion to allow for the subdivision best suited to personal needs. Storing in the refrigerator When placing the different kinds of food take into consideration the sketch below in figure: 1 Confectionery, ready-cooked foods,...
Operating and indicator panel Freezer G. FROSTMATIC function "on" indica- tor (yellow) H. FROSTMATIC button I. Temperature setting button (for warmer temperatures) J. Temperature display K. Temperature setting button (for colder temperatures) L. Alarm reset button M.Alarm reset light Temperature setting buttons The temperature is adjusted using the (I) and (K) buttons.
Starting Up - Setting the Temperature 1. Plug the mains plug into the mains socket. 2. Press (A) button. The alarm light (M) flashes since the temperature is reached. The buzzer sounds. 3. Pressing button (L) the buzzer stops. 4. Press either the (I) or (K) button. The temperature display switches over and the DESIRED temperature currently set flashes on the temperature display.
Turning OFF the freezer compartment To turn off the freezer press the button (I) several times until the symbol "OF" appears in the temperature indicator (J). Press the button (I) again for about 5 seconds. In the temperature indicator there is a "count down" i.e. a back- ward counting from "3"...
All foods must be packed air tight prior to freezing, so that they do not dry out or lose their flavour, and so that no flavour contamination of other frozen goods occurs. Caution! Do not touch frozen food with wet hands. Your hands could freeze to the food.
Some useful information and advice 1. The variable shelves are worth paying attention to, which increases the usabil- ity of the fresh food compartment considerably. Rearranging the shelves is also possible when the door is open at an angle of 90 . 2.
Hints and ideas In this chapter practical hints and ideas are given about how to use the appli- ance to reach maximum energy saving and there is environmental informa- tion about the appliance as well. How to save energy 1. Avoid putting the appliance in a sunny place near anything that gives off heat.
Maintenance Defrosting Bleeding part of the moisture of cooling chambers in form of frost and ice goes with the operation of the applince. Thick frost and ice has an insulating effect, so it reduces cooling efficiency as the temperetaure increases in the cooling chambers, they need more energy. At this type of appliance defrosting the cooling surface of the refrigerator is automatic without any external intervention.
Regular cleaning Clean the equipment regularly. Don't use detergents, abrasive or strongly odorous cleaners, waxy polish- ing agents or disinfectants or alkoholic products for cleaning the equip- ment. Before cleaning pull out the wall plug of the equipment from the outlet. Internal cleaning Clean the internal parts of the equipment and the accessories with warm water and sodium bicarbonate (5 ml to 0.5 litre of water).
If something does not work During operation of the appliance some smaller but annoying trouble can often occur, which does not require calling a technician out. In the following chart information is given about them to avoid unnecessary charges on serv- ice.
Seite 60
Problem Possible cause Solution The compressor oper- The thermostatic control is set wrong- Set the thermostat knob to a position ates continually. that gives higher temperature. Doors are not shut properly or do not Check if the doors close well and the close tightly.
How to change the bulb Should the light fail to work you can change it as below: Break the circuit of the appliance. Unscrew the screw holding the cover (1), press the rear hook (2) and at the same time slide the cover in the direction indicated by arrow (3).
Storage time chart (1) Time and method of storage of fresh foods in the refrig- erator Foods Storage time in days Method of packaging Raw meat cling film, airtight Cooked meat dish covered Roasted meat dish covered Raw minced meat dish covered Roasted minced meat dish covered...
Storage time chart (2) Storage time of deep-frozen and frozen products Foods In the fresh food In the **** frozen food compartment +2 - +7°C compartment -18°C Vegetables: green beans, green peas, mixed vegetables, marrow, corn, etc. 1 day 12 months Ready-cooked foods: vegetable dish, trimmings, with meat, etc.
Warranty and service Guarantee conditions Service and spare parts If calling the service is unavoidable, announce the trouble at a brand-mark service nearest to your place. When announcing the appliance has to be identified according to its data label. The data label of the appliance is stuck to the wall of the interior beside the vegetable box in the fresh food compartment in the bottom on the left side.
Declaration of guarantee terms Our appliances are produced with the greatest of care. However, a defect may still occur. Our consumer services department will repair this upon request, either during or after the guarantee period. The service life of the appliance will not, however, be reduced as a result.
Seite 66
10. Appliances that are easy to transport may be delivered or sent to the consumer services department. Home repairs are only anticipated for bulky appliances or built-in appliances. 11. If the appliances are built-in, built-under, fixed or suspended in such a way that removing and replacing them in the place where they are fitted takes more than half an hour, the costs that result therefrom will be charged for.
