Installation der
Wandhalterung
Stellant CT-Injektionssystem
Vorsicht: Die Halterung muss an einer festen Struktur befestigt werden, um einen
sicheren Halt zu gewährleisten. Wandfaserplatten und Wandverkleidungen sind nicht
für das Gewicht und die Bewegungen ausgelegt, die beim Routineeinsatz durch die
Verschiebungen der Bildschirmsteuereinheit auftreten.
HINWEIS:
Für Wandfaserplatten, deren Dicke 1,6 cm überschreitet, müssen
längere Schrauben beschafft werden, um einen sicheren Halt zu
gewährleisten.
1.
Die Halterung so halten, dass die Reibplatten auf dem Boden rasten, und die
Wandhalterung an der gewünschten Stelle an der Wand positionieren. Die Halterung
muss an einer festen Struktur befestigt werden, um einen sicheren Halt zu gewährleisten.
Die Halterung an die Wand halten und markieren, wo die Löcher gebohrt werden müssen.
2.
Ein Loch mit einem Durchmesser von 4 mm und einer Tiefe von 5 cm an einer Stelle in die
Wand bohren, an der sich eine feste Struktur befindet.
3.
Bei Metallstrukturen die hohlen Wandhalterungen in die gebohrten Löcher einführen.
4.
Die Wandhalterung an die Wand halten und mit den beiliegenden Schrauben (12 5-cm-
Schrauben für Holzstrukturen und 10 - 24 6,35-cm-Schrauben für Metallstrukturen)
befestigen.
5.

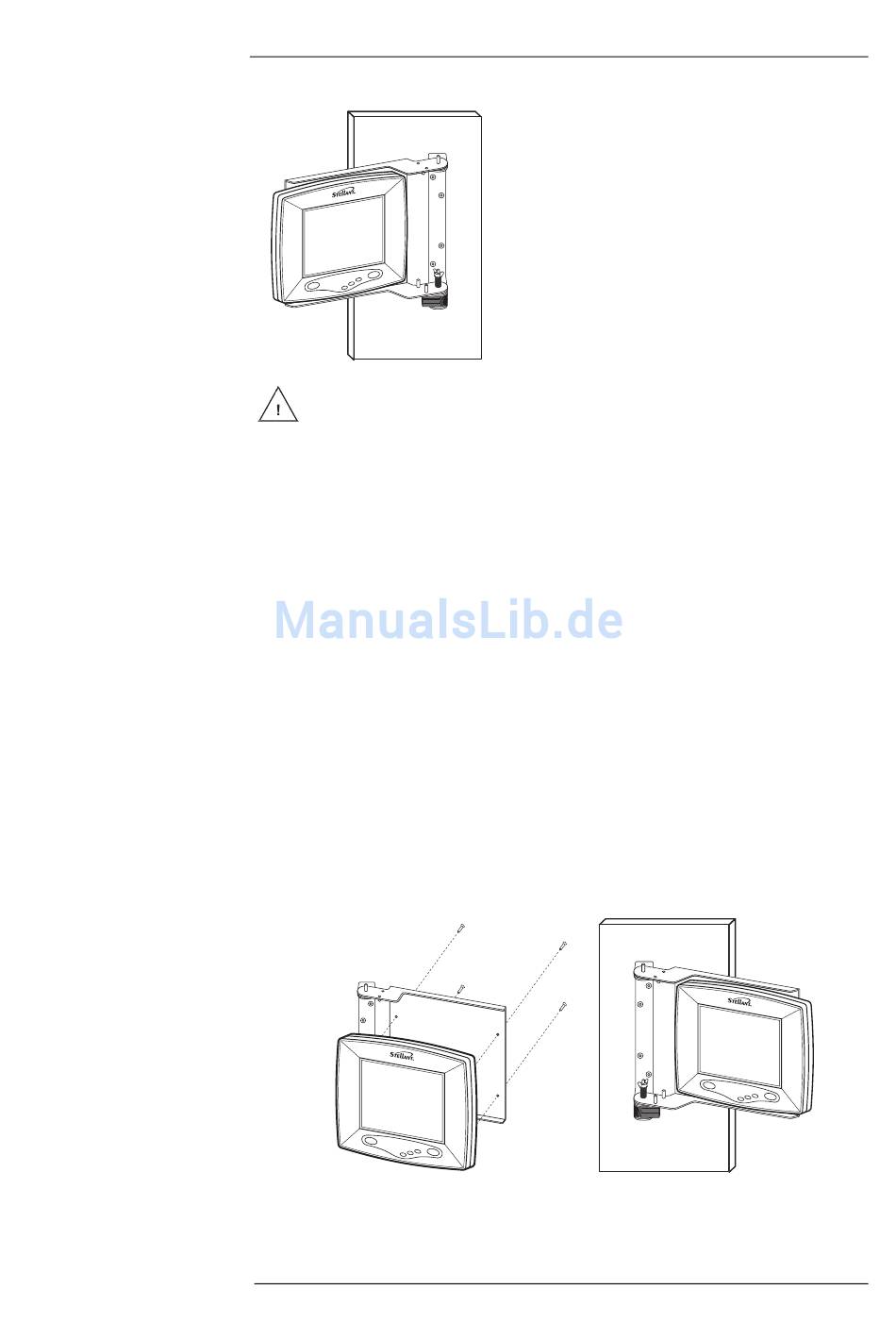

Nach der Montage der Halterung die Bildschirmsteuereinheit an der Platte anbringen und
mit den beiliegenden 8 - 32 9,5-mm-Schrauben an der Halterung befestigen.
Vor dem Anbringen der Halterung an der
Wand ermitteln, ob die Wandstruktur des
Raumes aus Metall oder aus Holz
besteht. Davon hängt ab, mit welchen
Materialien die Installation durchgeführt
werden muss.
