Attention
• Veillez à bien mettre hors tension l'interrupteur principal puis débranchez la prise de l'alimentation secteur avant de connecter
ou de déconnecter les câbles. Lisez également le manuel de l'équipement à connecter.
• Veillez à ne pas confondre la borne d'entrée avec la borne de sortie quand vous connectez les câbles. En confondant les câbles
branchés aux bornes d'entrée et de sortie, vous pouvez causer des dysfonctionnements et d'autres problèmes.
1
Cordon
d'alimentation
(fourni)
Vers la prise d'alimentation secteur
Conseils
• Les bornes d'entrée vidéo et audio de chaque mode d'entrée sont indiquées ci-dessous.
Mode d'entrée
HDMI1
HDMI2
HDMI3
HDMI4
D-SUB
MULTIMEDIA
<MULTIMÉDIA>
* Lorsque la borne d'entrée audio est utilisée, réglez AUDIO SELECT <SÉLECTION ENTRÉE AUDIO> de INPUT SELECT
<SÉLECTION D'ENTRÉE> dans le menu SETUP <INSTALLATION>.
• Les termes HDMI et HDMI High Definition Multimedia Interface sont des marques commerciales ou déposées de HDMI
Licensing, LLC, aux États-Unis et/ou dans d'autres pays.
• MHL, le logo MHL et Mobile High-Definition Link sont des marques commerciales ou des marques déposées de MHL, LLC
aux États-Unis et dans d'autres pays.
• Lors de l'installation du moniteur en position horizontale, assurez-vous de serrer le cordon d'alimentation (fourni) sur
la fixation du serre-câbles à l'aide du serre-câbles fourni (pour le cordon d'alimentation). Lors du serrage du cordon
d'alimentation, faites attention de ne pas forcer sur la borne du cordon d'alimentation. Le cordon d'alimentation ne doit pas
être plié à l'excès.
6
F

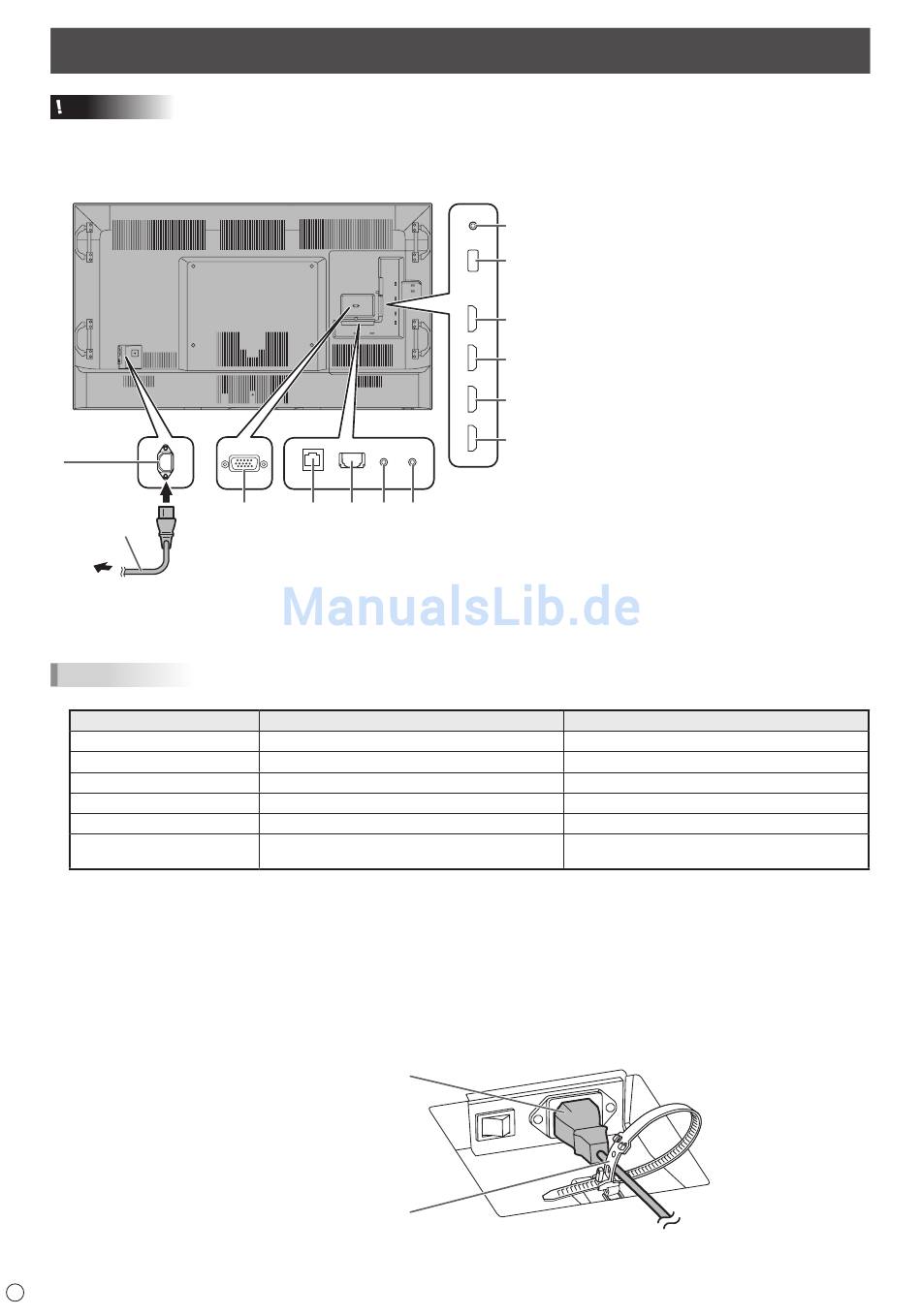

Connexions

2 3 4 5
Borne d'entrée HDMI1
Borne d'entrée HDMI2
Borne d'entrée HDMI3
Borne d'entrée HDMI4
Borne d'entrée PC D-sub
Port USB / Mémoire interne
Cordon d'alimentation
(fourni)
Serre-câble
(pour le cordon d'alimentation)
1. Borne d'entrée secteur
2. Borne d'entrée PC D-sub
7
3. Borne LAN
8 4. Borne de sortie audio numérique (optique)
5. Borne d'entrée audio
6. Borne CONTROL
9
7. Borne des écouteurs
8. Port USB
10
9. Borne d'entrée HDMI1 (Compatible ARC)
10. Borne d'entrée HDMI2
11 11. Borne d'entrée HDMI3
12. Borne d'entrée HDMI4
12
6
Vidéo
(Borne d'entrée RS-232C)
(Compatible HDCP2.2, Compatible MHL)
Audio
Borne d'entrée HDMI1
Borne d'entrée HDMI2
Borne d'entrée HDMI3/Borne d'entrée audio*
Borne d'entrée HDMI4
Borne d'entrée audio*
Port USB
