Ford Fusion Betriebsanleitung Seite 93

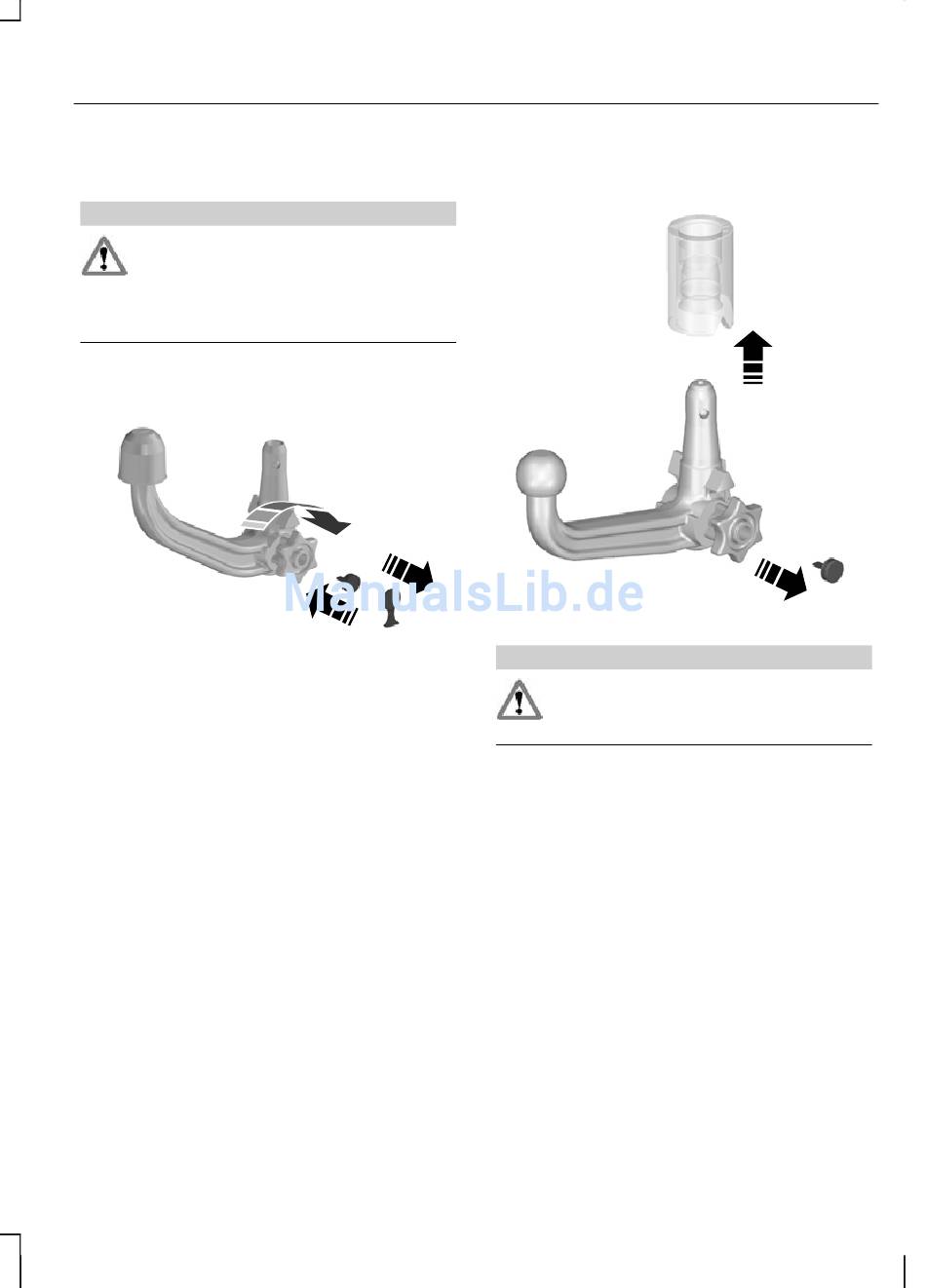

Kugelkopfarm-Mechanismus
entriegeln
ACHTUNG
Zum An- und Abbauen des
Kugelkopfarms kein Werkzeug
verwenden. Anhängerkupplung
nicht zerlegen. Den Kugelkopfarm nicht
zerlegen oder reparieren.
E71329
1. Die Schutzkappe abnehmen.
Schlüssel einstecken und zum
Entriegeln im Uhrzeigersinn drehen.
2. Den Kugelkopfarm festhalten.
Handrad herausziehen und bis zum
Klicken im Uhrzeigersinn drehen.
3. Die rote Markierung am Handrad
muss mit der grünen Markierung am
Kugelkopf fluchten.
4. Handrad loslassen. Der Kugelkopfarm
ist entriegelt.
Abschleppen
3
1
2
91
Kugelkopfarm einstecken.
E71330
ACHTUNG
Der Kugelkopfarm kann nur
eingesteckt werden, wenn er
vollständig entriegelt ist.
1. Stopfen herausziehen.
2. Den Kugelkopfarm senkrecht
einstecken und nach oben drücken,
bis er einrastet (1). Hand nicht in der
Nähe des Handrads halten.
3. Die grüne Markierung am Handrad
muss mit der grünen Markierung am
Kugelkopf fluchten.
4. Zum Verriegeln den Schlüssel gegen
den Uhrzeigersinn drehen und
abziehen (2).
5. Die Schutzkappe vom Schlüsselgriff
abziehen und auf das Schloss
stecken.
