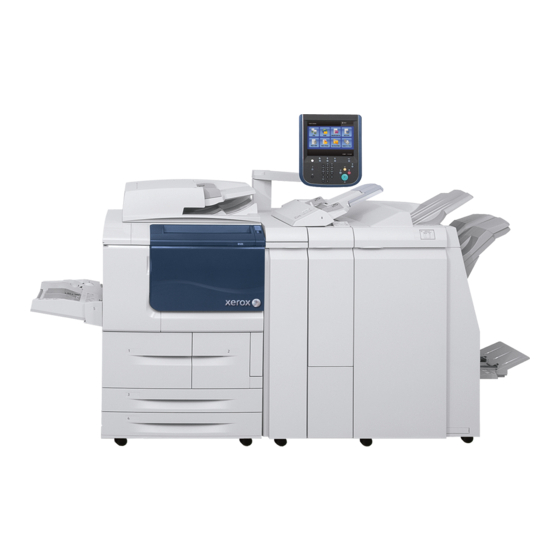

Xerox D125 Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. Xerox Anleitungen
  4. Drucker
  5. D125
  6. Benutzerhandbuch
Xerox D125 Benutzerhandbuch

Xerox D125 Benutzerhandbuch

Vorschau ausblenden Andere Handbücher für D125:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Version 3.0
September 2013
®
Xerox
Drucker D110/D125/D136
Benutzerhandbuch

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Xerox D125

Inhaltszusammenfassung für Xerox D125

  • Seite 1 Version 3.0 September 2013 ® Xerox Drucker D110/D125/D136 Benutzerhandbuch...
  • Seite 2 ©2013 Xerox Corporation. Alle Rechte vorbehalten. Xerox ® und Xerox samt Bildmarke ® sind Marken der Xerox Corporation in den USA und/oder anderen Ländern. ® ® ® FreeFlow , SquareFold und CentreWare sind Marken der Xerox Corporation in den USA und/oder anderen Ländern. Produktstatus, Buildstatus und/oder Spezifikationen können ohne Vorankündigung geändert werden.

  • Seite 3: Inhaltsverzeichnis

    Registermaterial in Behälter 3 und 4 einlegen...........3-4 Vorgelochtes Material in Behälter 1, 2, 3 und 4 einlegen......3-4 Klarsichtfolien in Behälter 1-4 einlegen............3-5 Einlegen von Druckmaterial in optionale Zufuhrmodule........3-6 Einlegen von Material in optionale Endverarbeitungsgeräte......3-6 Einlegen von Registermaterial bei GBC AdvancedPunch.......3-6 Xerox ® Drucker D110/D125/D136 Benutzerhandbuch...
  • Seite 4 Inhalt 4 Lokaler Druck (Text)..................4-1 Überblick..........................4-1 Unterstützte Dateiformate.................4-1 Hinweise und Beschränkungen.................4-2 Dateien aus Speichermedien auswählen..............4-2 USB-Gerät einstecken......................4-3 Druckoptionen festlegen....................4-3 Optionen für "Lokaler Druck (Text)"..............4-4 Indexdruck.........................4-4 5 Webanwendungen..................5-1 Webdienst - Übersicht......................5-1 Auf der Betriebsartenstartseite registrierte Schaltflächen für den Zugriff verwenden........................5-1 6 Computervorgänge...................6-1 Netzwerkdruck........................6-1 Mit PS-Druckertreibern drucken................6-1 Mit PCL-Druckertreibern drucken..............6-1...
  • Seite 5 Materialstaus in Duplexmodul 3..............10-7 Materialstaus an der Haupteinheit...............10-9 Fehlercodes........................10-12 Behebung von Gerätestörungen................10-26 Behebung einfacher Störungen..............10-26 Bildqualitätsmängel..................10-29 Schriftbild entspricht nicht den Erwartungen......10-33 Fehlerbehebung beim Drucken..............10-35 Drucken nicht möglich...............10-35 Druckergebnis entspricht nicht den Erwartungen....10-37 11 Technische Daten.................11-1 Druckspezifikationen......................11-1 Xerox ® Drucker D110/D125/D136 Benutzerhandbuch...
  • Seite 6 Inhalt 12 Großraumbehälter (Behälter 6 und 7), A4.........12-1 Druckmaterial in den Großraumbehälter einlegen (Behälter 6 und 7)............................12-1 Problemlösung........................12-3 Materialstaus in Behälter 6/7 (Großraumbehälter).......12-3 Materialstaus im Großraumbehälter............12-4 Materialstaus hinter Abdeckung unten links.......12-5 Materialstaus an Hebel 1a und Knopf 1c........12-6 Materialstaus an Hebel 1b und Knopf 1c........12-8 Materialstaus an Hebel 1d und Knopf 1c........12-9 Fehlercodes......................12-10 Behälter 6/7 (Großraumbehälter) Technische Daten........12-11...
  • Seite 7 Stau im Ausgang des Großraumstaplers (E8)......15-9 Hinweise und Tipps zur Verwendung des Großraumstaplers...15-10 Unterbrechung der Stromzufuhr..............15-10 Fehlercodes......................15-10 Technische Daten......................15-27 16 Standardfinisher/Booklet Maker-Finisher........16-1 Manuelle Glättungsfunktion des Finishers..............16-3 Falzfunktion.........................16-4 Falttypen.........................16-4 Einlegen von Papier/Registermaterial in den Behälter 8/T1 (Zuschießeinheit)......................16-6 Wartung..........................16-7 Xerox ® Drucker D110/D125/D136 Benutzerhandbuch...
  • Seite 8 Inhalt Standardfinisher/Booklet Maker-Finisher Verbrauchsmaterialien................16-7 Austauschen des Standard-Heftklammermagazins......16-7 Austauschen des Broschürenheftklammermagazins......16-9 Heftklammerabfallbehälter im Finisher ersetzen.........16-10 Leeren des Locherabfallbehälters...............16-12 Finisher Problemlösung.....................16-13 Materialstaus in Behälter 8/T1 (Zuschießeinheit).......16-14 Materialstaus an Hebel 1a und Knopf 1c..........16-15 Papierstaus an Hebel 1d.................16-16 Materialstaus an Hebel 1b................16-17 Materialstaus an Hebel 3b und 3d.............16-18 Papierstaus an Hebel 3e und Knopf 3c.............16-19 Papierstaus an Hebel 3g und Knopf 3f.............16-20 Papierstaus an Hebel 4b und Knopf 3a............16-21...
  • Seite 9 Hauptkomponenten des Finisher-Moduls..........18-2 Falzfunktion......................18-3 Falttypen....................18-4 Einlegen von Papier/Registermaterial in den Behälter 8/T1 (Zuschießeinheit)...................18-5 Finisher-Transport......................18-6 Finisher-Transport - Hauptkomponenten...........18-6 Finishertransport-Statusanzeigen..............18-7 Standardfinisher Plus - Wartung.................18-8 Standardfinisher Plus - Verbrauchsmaterialien........18-8 Austauschen des Standard-Heftklammermagazins......18-8 Heftklammerabfallbehälter im Finisher ersetzen.........18-10 Leeren des Locherabfallbehälters...............18-12 Störungsbeseitigung.....................18-14 Xerox ® Drucker D110/D125/D136 Benutzerhandbuch...
  • Seite 10 Inhalt Papierstau im Finisher-Modul...............18-14 Materialstaus in Behälter 8/T1 (Zuschießeinheit)....18-14 Papierstaus im Bereich hinter der linken Finishertür....18-15 Papierstaus im Bereich hinter der rechten Finishertür..18-18 Papierstaus am optionalen C/Z-Falzgerät........18-23 Papierstaus im Ausgabebereich des Finishers......18-30 Papierstau im Finisher-Transport..............18-31 Papierstaus in Bereich 1..............18-31 Papierstaus in Bereich 2..............18-33 Papierstaus in Bereich 3..............18-34 Papierstaus in Bereich 4..............18-35 Hefterfehler......................18-36...

  • Seite 11: Geräteübersicht

    Geräteübersicht Gerätekomponenten 1 Optionaler Großraumbehälter (Behälter 6 und 7) Dieses optionale Zufuhrgerät bietet ein zusätzliches Fassungsvermögen von 2000 Blatt im Format A4. Xerox ® Drucker D110/D125/D136 Benutzerhandbuch...

  • Seite 12: Bedienungsoberfläche

    Geräteübersicht 2 Zusatzzufuhr (Behälter 5) Die Zusatzzufuhr (auch als Behälter 5 bezeichnet) ist für alle Materialarten in verschiedenen Formaten und Gewichten geeignet. Sie hat ein Fassungsvermögen von 250 Blatt Postpapier bei einem Gewicht von 75 g/m². Dieser Behälter wird häufig für Sondermaterial verwendet, das nicht in die Behälter 1 bis 4 eingelegt werden kann, beispielsweise Karton und andere Spezialmedien.
  • Seite 13 Funktion (z. B. Kopieren) ange- zeigt wird. Weitere Informationen hierzu siehe System Administration Guide (Systemhandbuch). Betriebsarten Diese Lampe leuchtet, wenn Strom zugeführt wird. Hilfe Mit dieser Taste wird die Hilfe aufgerufen. Xerox ® Drucker D110/D125/D136 Benutzerhandbuch...
  • Seite 14 Geräteübersicht Nummer Komponente Funktion Wählpause Nicht verwendet Mit dieser Taste wird die zuletzt vorgenommene Eingabe gelöscht. Ziffernblock Der Ziffernblock dient zur Eingabe von Zahlen. Taste "Unterbre- Diese Taste dient zum vorübergehenden Aussetzen eines chen" laufenden Kopier- oder Druckauftrags, damit das Gerät einen anderen Auftrag verarbeiten kann.

  • Seite 15: Stromversorgung

    Touchscreen leer ist und die Energiespartaste nicht leuchtet. 3. Die vordere Abdeckung öffnen. 4. Hauptschalter auf Position [0] setzen, um die Hauptstromversorgung abzuschalten. Die Anzeige für die Hauptstromversorgung am Steuerpult erlischt. 5. Die vordere Abdeckung schließen. Xerox ® Drucker D110/D125/D136 Benutzerhandbuch...

  • Seite 16: Energiesparmodus

    Energiesparbetrieb deaktivieren 1. Energiespartaste drücken oder 2. Druckauftrag an das Gerät übermitteln. Druckserver – Übersicht Für das Drucksystem können die folgenden Druckserver eingesetzt werden: ® ® • Xerox FreeFlow -Druckserver ® ® • Xerox EX Print Server, Powered by Fiery HINWEIS Detaillierte Informationen über einen spezifischen Druckserver sind der...

  • Seite 17: Zufuhrmodule Und Endverarbeitungsgeräte

    Großraumbehälter (Behälter 6 und 7), A4 Die beiden Großraumbehälter (Behälter 6 und 7) fassen zusätzlich 4000 Blatt Material im Format A4. Jeder Behälter kann 2000 Blatt Postpapier bzw. Deckblattmaterial mit einem Gewicht von 52 g/m² bis 216 g/m² aufnehmen. Xerox ® Drucker D110/D125/D136 Benutzerhandbuch...

  • Seite 18: Großraumbehälter Für Überformat, 1 Oder 2 Behälter (Behälter 6/7)

    Geräteübersicht Großraumbehälter für Überformat, 1 oder 2 Behälter (Behälter 6/7) Die Großraumzufuhr für Überformat ist wahlweise mit einem oder zwei Behältern erhältlich. Sie ist für verschiedene Materialformate geeignet, einschließlich Standard- und Überformate bis 330 x 488 mm. Das Fassungsvermögen beträgt 2000 Blatt je Behälter.

  • Seite 19: Gbc ® Advancedpunch

    Auf der Website den Produktnamen des Geräts in das Suchfeld eingeben und den Link "Benutzerdokumentation" auswählen. Großraumstapler Beim Großraumstapler handelt es sich um ein optionales Endverarbeitungsgerät mit Stapel- und Versatzfunktionen für die Ausgabe in ein Staplerfach. Xerox ® Drucker D110/D125/D136 Benutzerhandbuch...

  • Seite 20: Standardfinisher

    Geräteübersicht Standardfinisher Diese Endverarbeitung bietet eine breite Auswahl von Endverarbeitungs-/Falzoptionen. Finisher-Broschürenhefter Diese Endverarbeitung bietet eine breite Auswahl von Endverarbeitungs-/Falzoptionen. 1-10 Benutzerhandbuch...

  • Seite 21: Squarefold Trimmer-Modul

    (je nach Drucker und Konfiguration). Endverarbeitungsgeräte von Fremdherstellern Für das Gerät sind auch DFA-Geräte (Document Finishing Architecture) von Fremdherstellern erhältlich. Grundsätzlich den Finishing Solutions Guide (Handbuch zu Endverarbeitungslösungen) zurate ziehen oder den Xerox-Partner um weitere Informationen bitten. Xerox ® Drucker D110/D125/D136...
  • Seite 22 Geräteübersicht HINWEIS Für alle DFA-Geräte von Dritten sind sowohl das Schnittstellenmodul als auch der Standardfinisher Plus erforderlich. 1-12 Benutzerhandbuch...

  • Seite 23: Hilfe

    Die Kundendokumentation für den Druckserver befindet sich auf einer CD/DVD im Lieferumfang des Druckservers. Nach der Installation sollten diese Materialien ausgedruckt werden. Hilfe im Internet Xerox im Internet: Zu www.xerox.com wechseln und auf den Link Kontakt klicken, um technische Unterstützung anzufordern, auf Benutzerhilfen sowie Handbücher zuzugreifen und Servicenummern/-kontaktinformationen anzuzeigen.
  • Seite 24 Hilfe Benutzerhandbuch...

  • Seite 25: Druckmaterial

    • Beide Behälter sind für Material mit einem Gewicht zwischen 52 g/m² und 216 g/m² geeignet. • Die Behälter haben jeweils ein Fassungsvermögen von 550 Blatt. • Das Material kann entweder für Längsseitenzufuhr (LSZ, Hochformat) oder Schmalseitenzufuhr (SSZ, Querformat) eingelegt werden. Xerox ® Drucker D110/D125/D136 Benutzerhandbuch...

  • Seite 26: Material In Behälter 1 Und 2 Einlegen

    Druckmaterial Material in Behälter 1 und 2 einlegen HINWEIS Wird ein Behälter geöffnet, während Material eingezogen wird, kann es zu einem Materialstau kommen. 1. Das entsprechende Druckmaterial für den Druckauftrag wählen. 2. Den Behälter langsam bis zum Anschlag herausziehen. 3. Ein Ries Papier mit der Klebeseite nach oben öffnen. 4.

  • Seite 27: Druckmaterial In Behälter 3 Und 4 Einlegen

    Bei Bedarf die Rollneigungs- und Ausrichtungseinstellungen anpassen. HINWEIS Ausführliche Informationen zu den Rollneigungs- und Ausrichtungsoptionen enthält das Systemhandbuch. c) Speichern auswählen, bis das Fenster "Behältereinstellungen" wieder angezeigt wird. 9. Bestätigen auswählen, um das Fenster zu schließen. Xerox ® Drucker D110/D125/D136 Benutzerhandbuch...

  • Seite 28: Registermaterial In Behälter 3 Und 4 Einlegen

    Druckmaterial Registermaterial in Behälter 3 und 4 einlegen 1. Das entsprechende Druckmaterial für den Druckauftrag wählen. 2. Den Behälter langsam bis zum Anschlag herausziehen. 3. Die Registerblätter vor dem Einlegen in den Behälter auffächern. 4. Materialstapel an der rechten Behälterwand ausrichten, wobei die zu bedruckende Seite nach unten weisen muss.

  • Seite 29: Klarsichtfolien In Behälter 1-4 Einlegen

    überschreiten. 5. Beim Einlegen von Klarsichtfolien in Behälter 3 oder 4 die Materialführungen so einstellen, dass sie die Kanten des Materials im Behälter leicht berühren. 6. Behälter vorsichtig bis zum Anschlag in das Gerät einschieben. Xerox ® Drucker D110/D125/D136 Benutzerhandbuch...

  • Seite 30: Einlegen Von Druckmaterial In Optionale Zufuhrmodule

    Druckmaterial Bei entsprechender Einstellung durch den Systemadministrator erscheint am Gerät u. U. die Anzeige der Behältereigenschaften. 7. Wenn am Papierbehälter Änderungen vorgenommen wurden, die Schaltfläche Einstellungen ändern auswählen; ansonsten weiter zum nächsten Schritt. a) Die gewünschten Einstellungen für Materialart und -gewicht, Format sowie Materialfarbe vornehmen.

  • Seite 31: Lokaler Druck (Text)

    • Durch die Auswirkungen von Elektrorauschen oder eine elektrische Entladung • Durch Auftreten eines Fehlers oder eine Fehlerbeseitigung oder Reparatur • Durch Schäden, die von Naturkatastrophen verursacht wurden Unterstützte Dateiformate Die folgenden Dateiformate können verwendet werden: • PDF: PDF 1.3 oder später Erweiterung: pdf Xerox ® Drucker D110/D125/D136 Benutzerhandbuch...

  • Seite 32: Hinweise Und Beschränkungen

    Lokaler Druck (Text) • TIFF: Graustufen 4-Bit/8-Bit unkomprimiert, 8-Bit/24-Bit JPEG-komprimiert, MH/MMR-komprimiert Erweiterung: tif • XPS-Dateien Erweiterung: xps - Wenn das Medium mehr als 900 Ordner enthält, werden diese auf dem Gerät eventuell nicht richtig erkannt. - PDF- oder TIFF-Dateien können nicht gedruckt werden, wenn sie in Ordnern gespeichert sind.

  • Seite 33: Usb-Gerät Einstecken

    • Der Bildschirm Lokaler Druck (Text) wird angezeigt. • Die Bildschirmanzeige ändert sich nicht. 4. Auf der Betriebsartenstartseite die Option Lokaler Druck (Text) auswählen. Druckoptionen festlegen Druckoptionen können auf der Registerkarte "Lokaler Druck (Text)" festgelegt werden. Xerox ® Drucker D110/D125/D136 Benutzerhandbuch...

  • Seite 34: Optionen Für "Lokaler Druck (Text)

    Lokaler Druck (Text) Optionen für "Lokaler Druck (Text)" Registerkarte Element Werteinstellung Menge Die zu druckende Menge von 1 bis 999 über den Ziffernblock eingeben. Lokaler Druck (Text) Druckmaterial Automatische Materialwahl, Behälter 1 bis 5 Entweder "Auto" oder einen Behälter mit einem der folgenden Materialformate auswählen: A3, B4, A4, A4 SSZ (Schmalseitenzufuhr), B5, B5 SSZ , A5, A5 SSZ, 8,5 x 11 Zoll, 8,5 x 11 Zoll SSZ, 8,5 x...
  • Seite 35 Wert Materialzufuhr Behälter 1 bis 5 Der ausgewählte Behälter muss mit einem der folgenden Formate bestückt sein: A3, A4, A4 SSZ, 8,5 x 11 Zoll oder 8,5 x 11 Zoll SSZ Seitenaufdruck Mehrfachnutzen Nicht verfügbar Xerox ® Drucker D110/D125/D136 Benutzerhandbuch...
  • Seite 36 Lokaler Druck (Text) Benutzerhandbuch...

  • Seite 37: Webanwendungen

    Häufig verwendete Webanwendungen können auf der Betriebsartenstartseite als Schaltflächen registriert werden. Im Folgenden wird beschrieben, wie durch einfaches Antippen der Schaltflächen auf die Anwendungen zugegriffen werden kann. 1. Die Taste Betriebsartenstartseite drücken. 2. Den auf der Betriebsartenstartseite registrierten Hauptsitz auswählen. Xerox ® Drucker D110/D125/D136 Benutzerhandbuch...
  • Seite 38 Webanwendungen Benutzerhandbuch...

  • Seite 39: Computervorgänge

    10. Die gewünschte Auflage/Menge auswählen und OK antippen, um den Auftrag zu drucken. HINWEIS Weitere Informationen siehe Dokumentation zum entsprechenden Druckertreiber. Mit PCL-Druckertreibern drucken 1. Material in den Behälter einlegen. Siehe Kapitel "Druckmaterial" im Benutzerhandbuch. Xerox ® Drucker D110/D125/D136 Benutzerhandbuch...

  • Seite 40: Netzwerkdruck Auf Registern

    Computervorgänge 2. Am Computer das Dokument öffnen, das gedruckt werden soll. 3. Auf Datei > Drucken klicken. 4. Den gewünschten Drucker auswählen. 5. Sicherstellen, dass das Kontrollkästchen Automatisch drehen und zentrieren und Papierquelle gemäß PDF-Seitengröße auswählen nicht markiert ist. HINWEIS Diese Optionen stehen in der verwendeten Version von Adobe Acrobat oder Adobe Reader u.

  • Seite 41: Registerblätter Unter Verwendung Des Pcl-Druckertreibers Über Das Netzwerk Bedrucken

    15. OK antippen, um die Einstellungen zu speichern und das Fenster "Eigenschaften" zu schließen. 16. Die gewünschte Auflage/Menge auswählen und OK antippen, um den Auftrag zu drucken. HINWEIS Weitere Informationen siehe Dokumentation zum entsprechenden Druckertreiber. Xerox ® Drucker D110/D125/D136 Benutzerhandbuch...
  • Seite 42 Computervorgänge Benutzerhandbuch...

  • Seite 43: Auftragsstatus

    5. Die Liste mithilfe der Pfeilschaltflächen durchsuchen. 6. Bei Bedarf Dauer antippen, um die zur Verarbeitung erforderliche Zeit anzuzeigen. 7. Zum Löschen eines Auftrags oder Ändern der Ausführungsreihenfolge einen Auftrag in der Liste auswählen. 8. Im Popup-Menü Löschen oder Vorziehen antippen. Xerox ® Drucker D110/D125/D136 Benutzerhandbuch...

  • Seite 44: Fertig Gestellte Aufträge

    Auftragsstatus Fertig gestellte Aufträge Über die Registerkarte "Fertig gestellte Aufträge" kann der erfolgreiche Abschluss von Druckaufträgen überprüft werden. 1. Am Steuerpult die Taste Auftragsstatus drücken. 2. Aktive Aufträge antippen. 3. Im Pulldown-Menü Anzeigen den anzuzeigenden Auftrag auswählen. Folgende Möglichkeiten stehen zur Auswahl: •...

  • Seite 45: Probeexemplar

    Über den Ziffernblock die Auflage eingeben. b) Drucken antippen. Die Meldung, dass der Auftrag nach dem Drucken gelöscht wird, und die Aufforderung, den Vorgang zu bestätigen, werden eingeblendet. c) Zum Fortsetzen des Auftrags Ja, anderenfalls Nein antippen. Xerox ® Drucker D110/D125/D136 Benutzerhandbuch...

  • Seite 46: Druckverzögerung

    Auftragsstatus Druckverzögerung Diese Funktion ermöglicht es, einen Auftrag zu einem bestimmten Zeitpunkt zu drucken und dann zu löschen. 1. Die Taste Auftragsstatus drücken. 2. Die Registerkarte Angehaltene Aufträge auswählen. 3. Druckverzögerung antippen. Der Bildschirm "Druckverzögerung" wird angezeigt. 4. Durch Antippen von Aktualisieren die neuesten Informationen anzeigen. Die Liste mithilfe der Pfeilschaltflächen durchsuchen.

  • Seite 47: Gerätestatus

    Die Registerkarte "Gerätedaten" umfasst allgemeine Informationen zum Kopierer/Drucker und diverse Schaltflächen, über die Einzelheiten zum Gerät bzw. andere Funktionen aufgerufen werden können. Materialbehälterstatus Schaltfläche Materialbehälterstatus antippen, um die aktuellen Statusinformationen für die einzelnen Materialbehälter abzurufen. Xerox ® Drucker D110/D125/D136 Benutzerhandbuch...
  • Seite 48 Geräteseriennummer Die Geräteseriennummer wird im Bereich "Allgemeine Informationen" auf der Registerkarte "Gerätedaten" angezeigt. Diese Nummer muss angegeben werden, wenn ein Anruf bei Xerox erforderlich ist, um technische Informationen zu erfragen oder den Kundendienst anzufordern. Aktuelle Systemsoftware Die Version der Systemsoftware, die derzeit auf dem Gerät installiert ist, wird unter der Überschrift "Aktuelle Systemsoftware"...

  • Seite 49: Registerkarte "Störungen

    Registerkarte "Störungen" antippen. Aus diesen Meldungen geht hervor, welche Aktionen ausgeführt werden müssen, damit der Druckbetrieb ordnungsgemäß fortgesetzt oder wiederaufgenommen werden kann. Fehlerprotokoll Die Schaltfläche Fehlerprotokoll antippen, um eine Liste früherer Fehlercodes anzuzeigen. Diese Informationen dienen zur Diagnose und Behebung von Gerätestörungen. Xerox ® Drucker D110/D125/D136 Benutzerhandbuch...

  • Seite 50: Registerkarte "Austauschmodule

    Gerätestatus Registerkarte "Austauschmodule" Die Registerkarte "Verbrauchsmaterialien" enthält Statusinformationen über die im Gerät verwendeten Austauschmodule. Die Gerätestatustaste auf dem Steuerpult drücken und dann die Registerkarte Verbrauchsmaterialien in der Anzeige Gerätestatus antippen. Die Austauschmodule werden mit ihrem jeweiligen Status angezeigt. Registerkarte "Abrechnungsdaten" Abrufen der Zählerstände 1.

  • Seite 51: Kontoabrechnungsdaten

    • Die Abrechnungsdaten des gegenwärtig angemeldeten Benutzers, einschließlich Kopier- und Scanaufträgen • Durch Antippen von Zähler (Kopieraufträge) oder Zähler (Scanaufträge), werden folgende Informationen angezeigt: - Nutzung für die aktuelle Sitzung - Gesamtnutzung - Kontolimit (vom Systemadministrator eingestellt) Xerox ® Drucker D110/D125/D136 Benutzerhandbuch...

  • Seite 52: Registerkarte "Verwaltung

    Gerätestatus - Rest (noch verbleibende Nutzung für das betreffende Konto) Registerkarte "Verwaltung" Gewöhnliche Benutzer haben beschränkten Zugang zu einigen Funktionen auf der Registerkarte "Verwaltung". Programmspeicher Wenn diese Funktion verfügbar ist, trägt sie zu einer Steigerung der Produktivität bei, da eine Reihe von Einstellungsschritten gespeichert und einer Option im Programmspeicher zugewiesen werden.
  • Seite 53 8. Speichern antippen. Die vorherige Anzeige wird eingeblendet. 9. Bestätigen antippen. Die Anzeige "Behälterattribute" wird eingeblendet. 10. Schließen auswählen. Die Hauptanzeige "Verwaltung" wird eingeblendet. 11. Die Betriebsartentaste auf dem Steuerpult drücken, um zur Hauptanzeige "Kopieren" zurückzukehren. Xerox ® Drucker D110/D125/D136 Benutzerhandbuch...
  • Seite 54 Gerätestatus Benutzerhandbuch...

  • Seite 55: Wartung

    - Das Vorlagenglas besteht aus zwei Teilen: dem Vorlagenglas selbst und dem Glasstreifen. Das Vorlagenglas ist die Fläche, auf welche die Vorlage zum Kopieren gelegt wird. Der ca. 2,5 cm breite Glasstreifen befindet sich links neben dem Vorlagenglas. Xerox ® Drucker D110/D125/D136 Benutzerhandbuch...

  • Seite 56: Reinigen Des Gehäuses

    Wartung Reinigen des Gehäuses 1. Das Gehäuse mit einem weichen, mit Wasser angefeuchteten Tuch abreiben. Bei stärkerer Verschmutzung kann ein mildes Reinigungsmittel verwendet werden. 2. Gehäuse mit einem weichen Tuch abtrocknen. Reinigen der Vorlagenabdeckung und des Vorlagenglases 1. Vorlagenabdeckung reinigen a) Vorlageneinzug hochklappen.
  • Seite 57 Der Rückseiten-Scanner befindet sich links neben der Vorlagenabdeckung. Er besteht aus einem Spiegelglasstreifen, einem Metallstreifen, einem weißen Plastikstreifen und Rollen. Alle diese Teile müssen gereinigt werden, um eine optimale Ausgabequalität sicherzustellen. b) Vorlageneinzug öffnen und an dem Hebel oben auf der Vorlagenabdeckung ziehen. Xerox ® Drucker D110/D125/D136 Benutzerhandbuch...
  • Seite 58 Wartung Ein Teil der Vorlagenabdeckung lässt sich von der Vorrichtung wegziehen, wodurch der Zugang zum Rückseiten-Scanner erleichtert wird. c) Das Spiegelglas, den Metallstreifen, beide Seiten des weißen Plastikstreifens und die Rollen mit einem weichen, mit Wasser befeuchteten Tuch reinigen und dann mit einem weichen Tuch trocken reiben.

  • Seite 59: Reinigen Der Vorlageneinzugsrollen

    Klick ein. 4. Linke Abdeckung des Vorlageneinzugs schließen. Die Abdeckung rastet mit einem Klick ein. Reinigen der Abstreiffinger der Fixieranlage HINWEIS Es wird empfohlen, zunächst alle Installationsanweisungen zu lesen und dann erst dieses Verfahren auszuführen. Xerox ® Drucker D110/D125/D136 Benutzerhandbuch...
  • Seite 60 Wartung HINWEIS Es wird empfohlen, diesen Vorgang auszuführen, bevor das Gerät morgens eingeschaltet wird. Muss der Vorgang während des Betriebs ausgeführt werden, das Gerät zuerst ausschalten und dann ca. 50 Minuten lang abkühlen lassen. Andernfalls besteht Verletzungsgefahr. Fixieröl kann bei Kontakt mit Augen zu Reizungen führen. Nach diesem Verfahren die Hände sorgfältig mit Seife und Wasser reinigen.
  • Seite 61 Wartung 10. Das Leitblech der Fixieranlage abwischen. 11. Das Leitblech des Übertragungsbands abwischen. 12. Den Einschub an Griff 2 einschieben, dann den Griff nach links und oben drehen und dadurch verriegeln. Xerox ® Drucker D110/D125/D136 Benutzerhandbuch...

  • Seite 62: Verbrauchsmaterialien Austauschen

    Wartung 13. Vordertür schließen. Verbrauchsmaterialien austauschen Bestellung von Verbrauchsmaterialien Xerox-Verbrauchsmaterialien, Papier und Bedruckstoffe können direkt von Xerox bezogen werden. Dazu unter www.xerox.com auf den Link "Kontakt" klicken, um Servicenummern/-kontaktinformationen anzuzeigen, oder "Zubehör" auswählen und Geräteinformationen (Produktfamilie, Modelltyp) eingeben oder auswählen.

  • Seite 63: Tonermodul Austauschen

    Moduls das Gerät abkühlen lassen. Bestimmte Geräteteile werden sehr heiß, und es besteht Verbrennungsgefahr. 1. Die vordere Geräteabdeckung öffnen. 2. Vor dem Entnehmen des Moduls auf dem Boden Papier auslegen. So kann überschüssiger Toner auf das Papier fallen. 3. Tonermodul am Griff fassen. Xerox ® Drucker D110/D125/D136 Benutzerhandbuch...
  • Seite 64 Wartung 4. Modul langsam herausziehen (1) und dabei mit der zweiten Hand von unten abstützen (2). 5. Das alte Tonermodul in den normalen Büroabfall geben oder recyceln. 6. Neues Tonermodul aus der Verpackung nehmen und gut hin- und herschütteln, um den Toner gleichmäßig zu verteilen.

  • Seite 65: Tonersammelbehälter Austauschen

    Tonersammelbehälter voll ist. Wird der Druck- oder Kopiervorgang fortgesetzt, ohne dass der Behälter ausgewechselt wird, hält das Gerät nach dem Drucken bzw. Kopieren an (nach ca. 18.000 Blättern). 1. Sicherstellen, dass der Druck-/Kopiervorgang angehalten wurde, dann die vordere Geräteabdeckung öffnen. Xerox ® Drucker D110/D125/D136 9-11 Benutzerhandbuch...
  • Seite 66 Wartung 2. Abdeckung des Tonersammelbehälters öffnen und Hebel nach unten drücken. 3. Behälter mit einer Hand am Griff fassen und ungefähr halb aus dem Gerät ziehen. 4. Mit der anderen Hand Behälter oben in der Mitte fassen und dann beidhändig vollständig herausziehen.
  • Seite 67 7. Behälter nicht am Griff, sondern oben in der Mitte fassen und bis zum Anschlag in das Gerät einschieben. 8. Abdeckung des Tonersammelbehälters schließen. 9. Vordere Abdeckung schließen. Wenn die vordere Abdeckung nicht ordnungsgemäß geschlossen wird, wird eine entsprechende Meldung angezeigt, und der Gerätebetrieb ist nicht möglich. Xerox ® Drucker D110/D125/D136 9-13 Benutzerhandbuch...
  • Seite 68 Wartung 9-14 Benutzerhandbuch...

  • Seite 69: Problemlösung

    • Nach der Beseitigung eines Materialstaus wird der Druckvorgang automatisch dort fortgesetzt, wo er unterbrochen wurde. • Falls während des Kopierbetriebs ein Materialstau auftritt, die Taste Start drücken. Der Kopiervorgang wird dort fortgesetzt, wo er unterbrochen wurde. Xerox ® Drucker D110/D125/D136 10-1 Benutzerhandbuch...

  • Seite 70: Staus An Der Abdeckung Unten Links

    Problemlösung GEFAHR Beim Entfernen von gestautem Material darauf achten, dass keine Materialreste im Gerät verbleiben. Materialreste im Gerät können einen Brand verursachen. Falls Material in einem unzugänglichen Bereich festsitzt oder sich um die Fixieranlage oder Walzen gewickelt hat, nicht versuchen, es mit Gewalt zu entfernen. Es besteht Verletzungs- oder Verbrennungsgefahr.

  • Seite 71: Staus In Der Zusatzzufuhr (Behälter 5)

    Papierfetzen, aus dem Gerät entfernt wurden, bevor der Kopier- oder Druckauftrag fortgesetzt wird. 1. Das gestaute Material sowie das übrige Material aus der Zusatzzufuhr entfernen. HINWEIS Darauf achten, dass keine Materialreste im Geräteinneren zurückbleiben. 2. Die Behälterabdeckung öffnen und das gestaute Material entfernen. Xerox ® Drucker D110/D125/D136 10-3 Benutzerhandbuch...

  • Seite 72: Umschlagstaus In Der Zusatzzufuhr

    Problemlösung 3. Die Behälterabdeckung schließen. 4. Material wieder in den Behälter einlegen und den Kopier-/Druckvorgang fortsetzen. Umschlagstaus in der Zusatzzufuhr HINWEIS Umschläge nur über die Zusatzzufuhr zuführen. Sicherstellen, dass nur zulässige Umschläge verwendet werden. Bei Verwendung von Umschlägen in der Zusatzzufuhr folgende Richtlinien einhalten: •...

  • Seite 73: Materialstaus In Behälter 1-4

    Um ein Einreißen von Material zu vermeiden, vor dem Herausziehen von Behältern feststellen, wo der Stau aufgetreten ist. Im Gerät verbleibende Materialreste können zu Funktionsstörungen führen. 2. Das gestaute Material und sämtliche Materialreste entfernen. 3. Behälter vorsichtig bis zum Anschlag in das Gerät einschieben. Xerox ® Drucker D110/D125/D136 10-5 Benutzerhandbuch...

  • Seite 74: Materialstaus In Transporteinheit 4

    Problemlösung Materialstaus in Transporteinheit 4 TIPP Immer sicherstellen, dass bei Papierstaus alles Material, auch kleine Papierreste, komplett beseitigt werden. Dann erst Kopier-/Druckaufträge fortsetzen. 1. Vor Öffnen der vorderen Abdeckung sicherstellen, dass der Druckvorgang angehalten wurde. 2. Behälter 1 herausziehen. 3. Transporteinheit 4 herausziehen. Behälter 2 wird zusammen mit Transporteinheit 4 herausgezogen.

  • Seite 75: Materialstaus In Duplexmodul 3

    Materialstaus in Duplexmodul 3 TIPP Immer sicherstellen, dass bei Papierstaus alles Material, auch kleine Papierreste, komplett beseitigt werden. Dann erst Kopier-/Druckaufträge fortsetzen. 1. Vor Öffnen der vorderen Abdeckung sicherstellen, dass der Druckvorgang angehalten wurde. Xerox ® Drucker D110/D125/D136 10-7 Benutzerhandbuch...
  • Seite 76 Problemlösung 2. Duplexmodul 3 herausziehen. 3. Hebel 3a umlegen, um gestautes Material zu entfernen. HINWEIS Falls das Papier reißt, Geräteinnenraum auf kleine Papierreste überprüfen und diese entfernen. 4. Hebel 3b nach rechts umlegen und das gestaute Material entfernen. HINWEIS Falls das Papier reißt, Geräteinnenraum auf kleine Papierreste überprüfen und diese entfernen.

  • Seite 77: Materialstaus An Der Haupteinheit

    1. Die vordere Abdeckung grundsätzlich erst öffnen, nachdem das Gerät den Druckbetrieb eingestellt hat. 2. Den grünen Hebel in der Mitte des Übertragungsmoduls nach rechts drehen, bis er waagerecht steht, dann das Übertragungsmodul bis zum Anschlag herausziehen. Xerox ® Drucker D110/D125/D136 10-9 Benutzerhandbuch...
  • Seite 78 Problemlösung 3. Hebel 2b nach oben ziehen, um gestautes Material zu entfernen. Dann Knopf 2a drehen, um gestautes Material zu entfernen. 4. Befindet sich der Stau im oberen Bereich des Übertragungsmoduls oder in der Fixieranlage, das Material nach links herausziehen. Sollte das Material sich nicht entfernen lassen, Hebel 2c nach oben ziehen und erneut versuchen.
  • Seite 79 7. Bei Bedarf Hebel 3b rechts an der Fixieranlage umlegen und das gestaute Material entfernen. Falls das gestaute Material sich nur schwer fassen lässt, das Übertragungsmodul in die Ausgangsposition zurückbringen und das Duplexmodul herausziehen. Dann erneut versuchen. Xerox ® Drucker D110/D125/D136 10-11 Benutzerhandbuch...

  • Seite 80: Fehlercodes

    Problemlösung 8. Das Übertragungsmodul wieder ganz einschieben und den grünen Hebel 2 nach links drehen. HINWEIS Lässt der Hebel sich nicht drehen, das Übertragungsmodul halb herausziehen und wieder einschieben. 9. Die vordere Abdeckung vollständig schließen. Das Gerät funktioniert nicht, wenn die vordere Abdeckung nicht richtig geschlossen ist.
  • Seite 81 Lösung: Gerät aus- und wieder einschalten. Den Kundendienst verständigen. 005-281 005-282 005-283 005-284 016-210 Ursache: Fehler in den Softwareeinstellungen. 016-211 Lösung: Drucker aus- und wieder einschalten. Den Kundendienst verständigen. 016-212 016-213 016-214 016-215 016-216 016-217 016-218 016-219 Xerox ® Drucker D110/D125/D136 10-13 Benutzerhandbuch...
  • Seite 82 Problemlösung Fehlercode Ursache und Lösung 016-220 Ursache: Fehler im Scanner. 016-221 Lösung: Gerät aus- und wieder einschalten. Tritt der Scannerfehler weiterhin auf, 016-222 den Kundendienst verständigen. 016-223 016-224 016-225 016-226 016-227 016-228 016-229 016-230 016-231 016-232 016-233 016-234 016-235 016-236 016-237 016-238 016-239...
  • Seite 83 Bei einer Fehlfunktion des Moduls den Kundendienst verständigen. 016-708 Ursache: Textfeld wegen unzureichendem Festplattenspeicher nicht möglich. Lösung: Nicht benötigte Daten von der Festplatte löschen, um Speicherplatz frei- zugeben. 016-709 Ursache: Fehler bei PCL-Verarbeitung. Lösung: Druckauftrag erneut senden. Xerox ® Drucker D110/D125/D136 10-15 Benutzerhandbuch...
  • Seite 84 Problemlösung Fehlercode Ursache und Lösung 016-710 Ursache: Zeitversetzt gedruckte Dokumente können wegen eines Festplattenfehlers nicht registriert werden. Lösung: Den Kundendienst verständigen. 016-711 Ursache: Die maximal zulässige E-Mail-Größe wurde überschritten. Lösung: Eine der folgenden Maßnahmen ergreifen und die E-Mail erneut senden: •...
  • Seite 85 Ursache: Die empfangene PDF-Datei enthält eine nicht unterstützte Funktion. Lösung: Über Druckertreiber drucken. 016-748 Ursache: Drucken wegen unzureichendem Festplattenspeicher nicht möglich. Lösung: Anzahl der Seiten mit Druckdaten reduzieren, zum Beispiel, indem Druck- daten aufgeteilt oder höhere Auflagen exemplarweise übermittelt werden. Xerox ® Drucker D110/D125/D136 10-17 Benutzerhandbuch...
  • Seite 86 Problemlösung Fehlercode Ursache und Lösung 016-749 Ursache: Syntaxfehler im PJL-Befehl. Lösung: Druckeinstellungen prüfen oder PJL-Befehl korrigieren. 016-755 Ursache: Es wurde versucht, eine PDF-Datei zu drucken, die nicht gedruckt werden darf. Lösung: Drucksperre in Adobe Reader aufheben und den Druckvorgang wiederholen. 016-756 Ursache: Zugriff auf Betriebsart nicht gestattet.
  • Seite 87 Ursache: Das angegebene Auftragsprotokoll konnte bei der Ausgabe des Auftrags- zählerberichts nicht abgerufen werden. Lösung: Das angegebene Auftragsprotokoll existiert nicht. 016-799 Ursache: Ein unzulässiger Druckparameter liegt vor. Lösung: Druckdaten und -option prüfen und Druckdaten erneut angeben. Xerox ® Drucker D110/D125/D136 10-19 Benutzerhandbuch...
  • Seite 88 Problemlösung Fehlercode Ursache und Lösung 021-750 Ursache: Bei einer Wartungsanforderung konnte der Kundendienst nicht erreicht 021-751 werden. 021-770 Lösung: Telefonleitung überprüfen und Anforderung erneut senden. Tritt der 021-771 Fehler weiterhin auf, an den Kundendienst wenden. 021-772 024-340 Ursache: Kommunikations- oder Initialisierungsfehler. 024-341 Lösung: Gerät aus- und wieder einschalten.
  • Seite 89 Lösung: Pfad des Auftragsprofilservers prüfen. 027-740 Ursache: Anmeldung bei Auftragsprofilserver fehlgeschlagen. Lösung: Benutzername und Kennwort prüfen. 027-741 Ursache: Herstellen einer Verbindung mit dem Auftragsprofilserver fehlgeschlagen. Lösung: Netzwerkadministrator bitten, die Netzwerk- und Serverumgebung zu prüfen. Xerox ® Drucker D110/D125/D136 10-21 Benutzerhandbuch...
  • Seite 90 Problemlösung Fehlercode Ursache und Lösung 027-742 Ursache: Nicht genügend Speicherplatz zum Speichern des Auftragsprofils. Lösung: Nicht benötigte Daten von der Festplatte löschen, um Speicherplatz frei- zugeben. 027-743 Ursache: Einstellung des Auftragsprofilservers falsch. Lösung: Einstellung des Auftragsprofilservers überprüfen. 027-744 Ursache: Problem beim Domänennamen des Auftragsprofilservers. Lösung: Prüfen, ob die DNS-Serververbindung und der Domänenname für den DNS-Server registriert sind.
  • Seite 91 Kundendienst verständigen. 091-320 Ursache: Fehler beim Ladekorotron. Lösung: Gerät aus- und wieder einschalten. 116-701 Ursache: Seitenaufdruck nicht möglich. Lösung: Jede Seite einzeln drucken. 116-702 Ursache: Zum Drucken wurde eine Ersatzschrift verwendet. Lösung: Druckdaten prüfen. Xerox ® Drucker D110/D125/D136 10-23 Benutzerhandbuch...
  • Seite 92 Problemlösung Fehlercode Ursache und Lösung 116-703 Ursache: Fehler bei PostScript-Verarbeitung. Lösung: Druckdaten prüfen oder im Druckertreiber auf dem Register "Details" auf "Spool Settings" (Spool-Einstellungen) klicken, um die bidirektionale Kommunika- tion zu deaktivieren. 116-710 Ursache: Wahrscheinlich konnte das richtige Vorlagenformat nicht ermittelt werden, weil das HP-GL/2- Spoolspeicherlimit überschritten wurde.
  • Seite 93 Fehlercode (xxx-yyy) notieren. Gerät sofort ausschalten, warten, bis das Steuerpult dunkel wird, und den Kundendienst verständigen. Fertig gestellt mit Fehler. Ursache: Auftrag wurde mit Fehlern fertig gestellt. (xxx-yyy) Lösung: Einen Moment warten und den Vorgang wiederholen. Xerox ® Drucker D110/D125/D136 10-25 Benutzerhandbuch...

  • Seite 94: Behebung Von Gerätestörungen

    Problemlösung Fehlercode Ursache und Lösung Meldung Es ist ein Fehler aufgetre- Ursache: Es ist ein interner Fehler aufgetreten, der durch einen auto- ten. Das Gerät wurde neu matischen Neustart wahrscheinlich behoben wurde. gestartet. "Schließen" an- Lösung: Schaltfläche "Schließen" antippen Das Gerät müsste jetzt tippen.
  • Seite 95 ßen oder öffnen. Einige Sekunden warten, dann oder geschlossen geöffnet oder die Stromver- das Gerät einschalten. Warten, bis das Gerät werden sorgung unterbrochen? bereit für den Datenempfang (online) ist. Dann den Behälter schließen bzw. öffnen. Xerox ® Drucker D110/D125/D136 10-27 Benutzerhandbuch...
  • Seite 96 Problemlösung Symptome Folgendes prüfen Lösung Kopien werden Ist das Vorlagenglas oder die Vorlagenglas oder Vorlagenabdeckung reinigen. im falschen For- Vorlagenabdeckung ver- mat erstellt schmutzt? Ist das Vorlagenmaterial Die Vorlage auf das Vorlagenglas legen und sehr transparent (z. B. Klar- mit einem weißen Blatt Papier abdecken, dann sichtfolie)? kopieren.

  • Seite 97: Bildqualitätsmängel

    Vorlageneinzug einge- legt? Eine Ecke der Ist die Vorlage gewellt? Die Vorlage glatt streichen und erneut einlegen. Vorlage ist umge- schlagen. Bildqualitätsmängel Bei unzureichender Qualität des Ausgabebilds folgende Tabelle verwenden. Xerox ® Drucker D110/D125/D136 10-29 Benutzerhandbuch...
  • Seite 98 Problemlösung Lässt sich die Bildqualität anhand der angegebenen Lösungen nicht verbessern, den Kundendienst verständigen. Symptome Folgendes prüfen Lösung Kopie ist fleckig Ist das Vorlagenglas oder Vorlagenglas oder Vorlagenabdeckung reinigen. die Vorlagenabdeckung verschmutzt? Ist das Vorlagenmaterial Bei sehr transparenten Vorlagen werden Fle- sehr transparent (z.
  • Seite 99 - Toner lässt sich Ist das Material feucht? Material aus einem neuen Paket einlegen. abreiben Das Druckmaterial ist unge- Geeignetes Material einlegen. - Toner nicht auf eignet. dem Druckmaterial fixiert - Tonerflecken auf dem Material Xerox ® Drucker D110/D125/D136 10-31 Benutzerhandbuch...
  • Seite 100 Problemlösung Symptome Folgendes prüfen Lösung Ausgegebene Seite Die Trommeleinheit ist Den Kundendienst verständigen. komplett schwarz aufgebraucht oder beschä- digt. Fehler bei Hochspannungs- Den Kundendienst verständigen. versorgung Ausgegebene Seite Mehrere Blätter werden Druckmaterial auffächern und neu einlegen. komplett weiß gleichzeitig eingezogen. Fehler bei Hochspannungs- Den Kundendienst verständigen.

  • Seite 101: Schriftbild Entspricht Nicht Den Erwartungen

    Einstellung gewählt. Falls nein, zum nächsten Lösung Scandichte anpassen. Symptom gehen. Besteht das Problem weiterhin, mit der nächsten Ursache/Lösung fortfahren. Ursa- Die Vorlagenart ist ungeeignet. Lösung Eine geeignete Bildqualität für die Vorlage auswäh- len. Xerox ® Drucker D110/D125/D136 10-33 Benutzerhandbuch...
  • Seite 102 Problemlösung Symptome Ursache und Lösung Schriftbild ist unvollstän- Ursa- Die Vorlage wurde aus mehreren Teilen zusammen- dig. geklebt oder gefaltet. Falls nein, zum nächsten Lösung Die aufgeklebte oder gefaltete Vorlagenstelle liegt Symptom gehen. möglicherweise nicht richtig auf dem Vorlagenglas auf. Die Vorlage mit einem Stapel weißer Blätter abdecken, damit sie fest auf dem Vorlagenglas aufliegt.

  • Seite 103: Fehlerbehebung Beim Drucken

    Ursache/Maßnahme fortfahren. Ursa- Drucker ist auf Offlinemodus eingestellt. Maß- Gerätestatus-Taste drücken und Druckermodus nahme im Fenster "Gerätestatus" überprüfen. Befindet sich der Drucker im Offlinemodus, "Online" an- tippen. Besteht das Problem weiterhin, mit nächster Ursache/Maßnahme fortfahren. Xerox ® Drucker D110/D125/D136 10-35 Benutzerhandbuch...
  • Seite 104 Problemlösung Symptome Ja/Nein Ursachen und Maßnahmen Daten bleiben im Ursa- Am Drucker trat ein Fehler auf. Druckersymbol Bei Nein zu nächstem Maß- Fehlerdetails überprüfen. Symptom gehen. nahme Besteht das Problem weiterhin, mit nächster Ursache/Maßnahme fortfahren. Ursa- Die IP-Adresse oder der SMB-Netzwerkpfad ist falsch konfiguriert.

  • Seite 105: Druckergebnis Entspricht Nicht Den Erwartungen

    Schriftbild ist am Materi- Ursa- Das Schriftbild ist größer als der bedruckbare alrand abgeschnitten. Bereich des Geräts. Falls nein, zum nächsten Lösung Den bedruckbaren Bereich des Geräts vergrößern Symptom gehen. oder den Druckbereich der Vorlage verkleinern. Xerox ® Drucker D110/D125/D136 10-37 Benutzerhandbuch...
  • Seite 106 Problemlösung Symptome Ja/Nein Ursachen und Maßnahmen Die gedruckte Schriftart Ursa- Im Druckertreiber ist die Schriftartersetzung unterscheidet sich von der festgelegt. auf dem Computer ange- Lösung Die für die Schriftartersetzung verwendete Tabel- gebenen Schriftart. le prüfen. Falls nein, zum nächsten Symptom gehen. Besteht das Problem weiterhin, mit der nächsten Ursache/Lösung fortfahren.

  • Seite 107: Technische Daten

    PCL: 82 europäische Schriftsätze, 86 Symbolsätze PostScript: 136 europäische Schriftsätze Schnittstelle Standard: Ethernet (100Base-TX/10Base-T) USB 2.0 Unterstütztes Protokoll Ethernet: TCP/IP (SMB, LPD, Port9100, IPP, WSD, Novell Netwa- re), NetBEUI (SMB), (IPX/SPX), (NetWare), EtherTalk (Apple Talk) Xerox ® Drucker D110/D125/D136 11-1 Benutzerhandbuch...
  • Seite 108 Technische Daten Integriert Unterstützte Betriebssysteme PCL5c: Microsoft Windows 7 Microsoft Windows 2000 Microsoft Windows XP Microsoft Windows Server 2003 Microsoft Windows Vista PostScript: Microsoft Windows 2000 Microsoft Windows XP Microsoft Windows Server 2003 Microsoft Windows Vista Mac OS 7.5 oder höher Mac OS 8.x, 9.x Mac OS X 10.x 11-2...

  • Seite 109: Großraumbehälter (Behälter 6 Und 7), A4

    Gewicht von 52 g/m² bis 216 g/m² aufnehmen. Druckmaterial in den Großraumbehälter einlegen (Behälter 6 und 7) 1. Das entsprechende Druckmaterial für den Druckauftrag wählen. 2. Den Behälter langsam bis zum Anschlag herausziehen. Xerox ® Drucker D110/D125/D136 12-1 Benutzerhandbuch...
  • Seite 110 Großraumbehälter (Behälter 6 und 7), A4 3. Zum Ändern des Materialformats wie folgt vorgehen: a) Alles derzeit in den Behälter eingelegte Material entfernen. b) Die beiden Schrauben lösen, um die Führungen zu entfernen. c) Die Führungen auf das neue Materialformat einstellen und die beiden Schrauben wieder anziehen.

  • Seite 111: Problemlösung

    1. Behälter herausziehen, in dem der Materialstau aufgetreten ist. HINWEIS Um ein Einreißen von Material zu vermeiden, vor dem Herausziehen von Behältern feststellen, wo der Stau aufgetreten ist. Im Gerät verbleibende Materialreste können zu Funktionsstörungen führen. Xerox ® Drucker D110/D125/D136 12-3 Benutzerhandbuch...

  • Seite 112: Materialstaus Im Großraumbehälter

    Großraumbehälter (Behälter 6 und 7), A4 2. Gestautes Material entfernen. HINWEIS Darauf achten, dass keine Materialreste im Geräteinneren zurückbleiben. 3. Behälter vorsichtig bis zum Anschlag in das Gerät einschieben. Materialstaus im Großraumbehälter TIPP Es muss immer sichergestellt werden, dass alle Materialstaus, einschließlich kleiner Materialfetzen, vor der Wiederaufnahme der Druck-/Kopieraufträge restlos beseitigt werden.

  • Seite 113: Materialstaus Hinter Abdeckung Unten Links

    Es muss immer sichergestellt werden, dass alle Materialstaus, einschließlich kleiner Materialfetzen, vor der Wiederaufnahme der Druck-/Kopieraufträge restlos beseitigt werden. 1. Die vordere Abdeckung des Großraumbehälters öffnen. 2. Mithilfe des Entriegelungshebels die linke untere Abdeckung vorsichtig öffnen. Xerox ® Drucker D110/D125/D136 12-5 Benutzerhandbuch...

  • Seite 114: Materialstaus An Hebel 1A Und Knopf 1C

    Großraumbehälter (Behälter 6 und 7), A4 3. Gestautes Material entfernen. HINWEIS Darauf achten, dass keine Materialreste im Geräteinneren zurückbleiben. 4. Linke untere Abdeckung schließen. 5. Die vordere Abdeckung des Großraumbehälters vollständig schließen. HINWEIS Wird die vordere Abdeckung nicht richtig geschlossen, ist kein Gerätebetrieb möglich. Materialstaus an Hebel 1a und Knopf 1c TIPP Es muss immer sichergestellt werden, dass alle Materialstaus, einschließlich kleiner...
  • Seite 115 Darauf achten, dass keine Materialreste im Geräteinneren zurückbleiben. 3. Hebel 1a wieder in die Ausgangsposition bringen. 4. Die vordere Abdeckung des Großraumbehälters vollständig schließen. HINWEIS Wird die vordere Abdeckung nicht richtig geschlossen, ist kein Gerätebetrieb möglich. Xerox ® Drucker D110/D125/D136 12-7 Benutzerhandbuch...

  • Seite 116: Materialstaus An Hebel 1B Und Knopf 1C

    Großraumbehälter (Behälter 6 und 7), A4 Materialstaus an Hebel 1b und Knopf 1c TIPP Es muss immer sichergestellt werden, dass alle Materialstaus, einschließlich kleiner Materialfetzen, vor der Wiederaufnahme der Druck-/Kopieraufträge restlos beseitigt werden. 1. Die vordere Abdeckung des Großraumbehälters öffnen. 2.

  • Seite 117: Materialstaus An Hebel 1D Und Knopf 1C

    Darauf achten, dass keine Materialreste im Geräteinneren zurückbleiben. 3. Hebel 1d wieder in die Ausgangsposition bringen. 4. Die vordere Abdeckung des Großraumbehälters vollständig schließen. HINWEIS Wird die vordere Abdeckung nicht richtig geschlossen, ist kein Gerätebetrieb möglich. Xerox ® Drucker D110/D125/D136 12-9 Benutzerhandbuch...

  • Seite 118: Fehlercodes

    Großraumbehälter (Behälter 6 und 7), A4 Fehlercodes Bei einem Fehler wird ein Fehlercode und/oder eine Fehlermeldung angezeigt. In der folgenden Tabelle werden die Fehlercodes sowie Informationen zur Problembehebung aufgelistet. Wenn ein Fehlercode angezeigt wird, der in dieser Tabelle nicht beschrieben wird, oder wenn das Problem nach Durchführung der empfohlenen Lösungen weiterhin besteht, den Kundendienst verständigen.

  • Seite 119: Behälter 6/7 (Großraumbehälter) Technische Daten

    Material-/Papiergewicht Gewicht: Postpapier bzw. Deckblattmaterial von 52 g/m² bis 216 g/m² Fassungsvermögen Jeder Behälter fasst 2000 Blatt, d. h. die Gesamtkapazität be- trägt 4000 Blatt (bei Verwendung von Xerox-Papier mit einem Gewicht von 75 g/m²). Xerox ® Drucker D110/D125/D136 12-11...
  • Seite 120 Großraumbehälter (Behälter 6 und 7), A4 12-12 Benutzerhandbuch...
  • Seite 121 Die Großraumzufuhr für Überformat ist wahlweise mit einem oder zwei Behältern erhältlich. Sie ist für verschiedene Materialformate geeignet, einschließlich Standard- und Überformate bis 330 x 488 mm. Das Fassungsvermögen beträgt 2000 Blatt je Behälter. Xerox ® Drucker D110/D125/D136 13-1 Benutzerhandbuch...

  • Seite 122: Großraumbehälter Für Überformat, 1 Oder 2 Behälter (Behälter 6/7)

    Großraumbehälter für Überformat, 1 oder 2 Behälter (Behälter 6/7) Postkarten-Halterung Die Postkarten-Halterung ist im Lieferumfang der OHCF enthalten. Mit dieser Postkarten-Halterung kann auf kleinere Druckmedien gedruckt werden, ohne Zuschneiden oder Sortieren nach dem Drucken. Die Postkarten-Halterung ist speziell zur Aufnahme von Druckmaterialien im Format 101,6 x 152,4 mm in Schmalseitenzufuhr (SSZ) gedacht.
  • Seite 123 8. Den Behälter schließen und die neuen Einstellungen auf dem Bedienungsterminal bestätigen. 9. Den Druckauftrag ausführen. 10. Wenn der Druckauftrag abgeschlossen ist, das Postkarten-Material und die Postkarten-Halterung aus dem Behälter entfernen. 11. Die Postkarten-Halterung an der Innenseite der vorderen OHCF-Frontabdeckung aufbewahren. Xerox ® Drucker D110/D125/D136 13-3 Benutzerhandbuch...

  • Seite 124: Einlegen Von Druckmaterial In Die Großraumzufuhr Für Überformat (1 Oder 2 Behälter)

    Großraumbehälter für Überformat, 1 oder 2 Behälter (Behälter 6/7) Einlegen von Druckmaterial in die Großraumzufuhr für Überformat (1 oder 2 Behälter) Einlegen von Druckmaterial in die Großraumzufuhr für Überformat (1 oder 2 Behälter) 1. Das entsprechende Druckmaterial für den Druckauftrag wählen. 2.

  • Seite 125: Überformat (1 Oder 2 Behälter)

    Systemhandbuch. c) Speichern auswählen, bis das Fenster "Behältereinstellungen" wieder angezeigt wird. 9. Bestätigen auswählen, um das Fenster zu schließen. 10. Beim Einlegen von Registermaterial für Netzwerkdruckaufträge die Informationen in der Druckserverdokumentation beachten. Xerox ® Drucker D110/D125/D136 13-5 Benutzerhandbuch...

  • Seite 126: Einlegen Von Klarsichtfolien In Die Großraumzufuhr Für Überformat (1 Oder 2 Behälter)

    Großraumbehälter für Überformat, 1 oder 2 Behälter (Behälter 6/7) Einlegen von Klarsichtfolien in die Großraumzufuhr für Überformat (1 oder 2 Behälter) 1. Das entsprechende Druckmaterial für den Druckauftrag wählen. 2. Den Behälter langsam bis zum Anschlag herausziehen. 3. Die Klarsichtfolien vor dem Einlegen in den Behälter auffächern, damit sie nicht zusammenkleben.

  • Seite 127: Einlegen Von Vorgelochtem Material Für 2-Seitige Druckaufträge In Die Großraumzufuhr Für Überformat (1 Oder 2 Behälter)

    1. Das entsprechende Druckmaterial für den Druckauftrag wählen. 2. Den Behälter langsam bis zum Anschlag herausziehen. 3. Ein Ries Papier mit der Klebeseite nach oben öffnen. 4. Die Blätter vor dem Einlegen in den Behälter auffächern. Xerox ® Drucker D110/D125/D136 13-7 Benutzerhandbuch...
  • Seite 128 Großraumbehälter für Überformat, 1 oder 2 Behälter (Behälter 6/7) 5. Für die LSZ-Ausrichtung das Papier gegen die rechte Behälterseite anlegen, siehe unten: 6. Für die SSZ-Ausrichtung das Papier gegen die rechte Behälterseite anlegen, siehe unten: 7. Papierführungen lösen und vorsichtig verschieben, bis sie leicht an der Kante des Papierstapels im Behälter anliegen.

  • Seite 129: Schieflaufkorrekturhebel

    • Wenn das Papier ohne Schieflauf korrekt zugeführt wird und die ausgegebenen Drucke zufriedenstellend sind, ist die Aufgabe abgeschlossen. • Wenn das Papier verzogen ist und die Druckausgabe nicht zufriedenstellend ist, weiter mit dem nächsten Schritt. Xerox ® Drucker D110/D125/D136 13-9 Benutzerhandbuch...

  • Seite 130: Großraumzufuhr Für Überformat Problemlösung

    Großraumbehälter für Überformat, 1 oder 2 Behälter (Behälter 6/7) 7. Den Behälter langsam bis zum Anschlag herausziehen. 8. Den hinteren Schieflaufkorrekturhebel in die linke Ausgangsstellung zurückstellen. 9. Den rechten Schieflaufkorrekturhebel in Richtung Vorderseite des Papierbehälters schieben. 10. Behälter vorsichtig bis zum Anschlag in das Gerät einschieben. 11.

  • Seite 131: Materialstaus In Den Behältern Der Großraumzufuhr Für Überformat

    Darauf achten, dass keine Materialreste im Geräteinneren zurückbleiben. 3. Behälter vorsichtig bis zum Anschlag in das Gerät einschieben. Papierstaus in den Behältern der Großraumzufuhr für Überformat an Hebel 1a und Knopf 1c 1. Die vordere Abdeckung der Großraumzufuhr öffnen. Xerox ® Drucker D110/D125/D136 13-11 Benutzerhandbuch...

  • Seite 132: Papierstaus In Den Behältern Der Großraumzufuhr Für Überformat An Hebel 1B Und Knopf 1C

    Großraumbehälter für Überformat, 1 oder 2 Behälter (Behälter 6/7) 2. Hebel 1a nach rechts umlegen und Knopf 1c nach rechts drehen. Gestautes Material entfernen. HINWEIS Darauf achten, dass keine Materialreste im Geräteinneren zurückbleiben. 3. Hebel 1a wieder in die Ausgangsposition bringen. 4.
  • Seite 133 3. Hebel 1b wieder in die Ausgangsposition bringen. 4. Die vordere Abdeckung der Großraumzufuhr schließen. HINWEIS Wenn die Vordertür der Großraumzufuhr nicht vollständig geschlossen wird, wird eine Fehlermeldung angezeigt und das Gerät ist nicht einsatzbereit. Xerox ® Drucker D110/D125/D136 13-13 Benutzerhandbuch...

  • Seite 134: Papierstaus In Den Behältern Der Großraumzufuhr Für Überformat An Hebel 1D Und Knopf 1C

    Großraumbehälter für Überformat, 1 oder 2 Behälter (Behälter 6/7) Papierstaus in den Behältern der Großraumzufuhr für Überformat an Hebel 1d und Knopf 1c 1. Die vordere Abdeckung der Großraumzufuhr öffnen. 2. Hebel 1d anheben und gestautes Papier entfernen. HINWEIS Darauf achten, dass keine Materialreste im Geräteinneren zurückbleiben. 3.

  • Seite 135: Großraumzufuhr Für Überformat Fehlercodes

    Ursache: Fehler bei einem Behälter der Großraumzufuhr für Überformat. Lösung: Folgendermaßen vorgehen: • Das Druckmaterial in dem betreffenden Behälter überprüfen. • Gerät aus- und wieder einschalten. • Treten weiterhin Fehler auf, den Kundendienst verständigen. Xerox ® Drucker D110/D125/D136 13-15 Benutzerhandbuch...
  • Seite 136 Großraumbehälter für Überformat, 1 oder 2 Behälter (Behälter 6/7) HINWEIS Die anderen Behälter können weiterhin verwendet werden. 078-101 Ursache: Fehler bei einem Behälter der Großraumzufuhr für Überformat. Lösung: Folgendermaßen vorgehen: • Das Druckmaterial in dem betreffenden Behälter überprüfen. • Gerät aus- und wieder einschalten. •...
  • Seite 137 1. Das in die Behälter eingelegte Material überprüfen. 2. Gerät aus- und wieder einschalten. 3. Treten weiterhin Fehler auf, den Kundendienst verständigen. HINWEIS Die anderen Behälter können weiterhin verwendet werden. 078-264 Ursache: Fehler bei einem Behälter der Großraumzufuhr für Überformat. Xerox ® Drucker D110/D125/D136 13-17 Benutzerhandbuch...
  • Seite 138 Großraumbehälter für Überformat, 1 oder 2 Behälter (Behälter 6/7) Lösung: Folgendermaßen vorgehen: 1. Das in die Behälter eingelegte Material überprüfen. 2. Gerät aus- und wieder einschalten. 3. Treten weiterhin Fehler auf, den Kundendienst verständigen. HINWEIS Die anderen Behälter können weiterhin verwendet werden. 078-265 Ursache: Fehler bei einem Behälter der Großraumzufuhr für Überformat.
  • Seite 139 Ursache: Fehler bei einem Behälter der Großraumzufuhr für Überformat. Lösung: Folgendermaßen vorgehen: 1. Das in die Behälter eingelegte Material überprüfen. 2. Gerät aus- und wieder einschalten. 3. Treten weiterhin Fehler auf, den Kundendienst verständigen. Xerox ® Drucker D110/D125/D136 13-19 Benutzerhandbuch...
  • Seite 140 Großraumbehälter für Überformat, 1 oder 2 Behälter (Behälter 6/7) HINWEIS Die anderen Behälter können weiterhin verwendet werden. 078-273 Ursache: Fehler bei einem Behälter der Großraumzufuhr für Überformat. Lösung: Folgendermaßen vorgehen: 1. Das in die Behälter eingelegte Material überprüfen. 2. Gerät aus- und wieder einschalten. 3.
  • Seite 141 1. Das in die Behälter eingelegte Material überprüfen. 2. Gerät aus- und wieder einschalten. 3. Treten weiterhin Fehler auf, den Kundendienst verständigen. HINWEIS Die anderen Behälter können weiterhin verwendet werden. 078-300 Ursache: Fehler bei einem Behälter der Großraumzufuhr für Überformat. Xerox ® Drucker D110/D125/D136 13-21 Benutzerhandbuch...
  • Seite 142 Großraumbehälter für Überformat, 1 oder 2 Behälter (Behälter 6/7) Lösung: Folgendermaßen vorgehen: 1. Das in die Behälter eingelegte Material überprüfen. 2. Gerät aus- und wieder einschalten. 3. Treten weiterhin Fehler auf, den Kundendienst verständigen. HINWEIS Die anderen Behälter können weiterhin verwendet werden. 078-301 Ursache: Fehler bei einem Behälter der Großraumzufuhr für Überformat.

  • Seite 143: Großraumzufuhr Für Überformat Technische Daten

    17 Zoll, 12 x 18 Zoll, SRA3/12,6 x17,7 Zoll, 13 x 18 Zoll, 13 x 19 Zoll, 12,6 x 19,2 Zoll, B5 LSZ: B5, 7,25 x 10,5 Zoll (Executive), A4, 8,5 x 11 Zoll, 8 x 10 Zoll Benutzerdefinierte Formate: 182-330 mm Breite und 182-488 mm Länge Grammatur 55-350 g/m² Xerox ® Drucker D110/D125/D136 13-23 Benutzerhandbuch...
  • Seite 144 Großraumbehälter für Überformat, 1 oder 2 Behälter (Behälter 6/7) Artikel Spezifikation Behälterkapazität 2000 Blatt-Behälter WICHTIG Bei Verwendung von Xerox-Material eines Gewichts von bis zu 90 g/m². 13-24 Benutzerhandbuch...

  • Seite 145: Schnittstellenmodul (Nur D136-Konfiguration)

    Schnittstellenmodul (nur D136-Konfiguration) Das Schnittstellenkühlmodul ist für alle D136-Konfigurationen erforderlich. Aus funktionaler Sicht ähnelt es zwar dem Schnittstellenmodul, trägt aber durch zusätzliche Lüfter und die zugehörigen Kanäle zur Kühlung bei. Xerox ® Drucker D110/D125/D136 14-1 Benutzerhandbuch...

  • Seite 146: Übersicht

    Schnittstellenmodul (nur D136-Konfiguration) Übersicht Das Modul ist ein optionales Endverarbeitungsgerät, das in Verbindung mit anderen optionalen Endverarbeitungsgeräten verwendet wird. Es wird hier mit dem optionalen Großraumstapler gezeigt. Das Modul ist bei den folgenden Endverarbeitungsgeräten erforderlich: • GBC AdvancedPunch • Großraumstapler •...

  • Seite 147: Steuerpult

    Druckausgaben nach der Anwendung dieser Tasten eine zu hohe Rollneigung aufweisen, siehe das System Administration Guide (Systemhandbuch) für Informationen über die Einstellung der Rollneigung mittels der Funktion "Papier-Rollneigungskorrektur" (Erweiterte Materialeinstellung). Die Glättungstasten auf dem Modul werden an anderer Stelle in diesem Abschnitt ausführlicher erörtert. Xerox ® Drucker D110/D125/D136 14-3 Benutzerhandbuch...

  • Seite 148: Papierweg

    Schnittstellenmodul (nur D136-Konfiguration) Papierweg Wenn das Druckmaterial in das Modul eingeführt wird, wird es zur Korrektur der Rollneigung in die Glättestation geleitet. Die Glättestation des Moduls enthält Glättewalzen oben und unten, die basierend auf den folgenden Parametern Druck auf das Druckmaterial ausüben. •...

  • Seite 149: Tasten Für Manuelle Glättung

    Papierfetzen, vor der Wiederaufnahme der Druckaufträge restlos behoben werden. HINWEIS Die Staubeseitigungsmethode hängt von der Position des gestauten Papiers ab. Stau nach den Anweisungen auf dem Display beseitigen. Papierstaus an Hebel 1a 1. Die vordere Abdeckung des Moduls öffnen. Xerox ® Drucker D110/D125/D136 14-5 Benutzerhandbuch...
  • Seite 150 Schnittstellenmodul (nur D136-Konfiguration) 2. Hebel 1a nach unten umlegen und das gestaute Papier entfernen. 3. Hebel 1a wieder in die Ausgangsposition bringen. 4. Die vordere Abdeckung des Moduls schließen. 5. Die Anweisungen auf der Benutzeroberfläche befolgen, um Staus in anderen Bereichen zu beseitigen oder den aktuellen Druckauftrag neu zu starten.

  • Seite 151: Papierstaus An Hebel 2A

    Schnittstellenmodul (nur D136-Konfiguration) Papierstaus an Hebel 2a 1. Die vordere Abdeckung des Moduls öffnen. 2. Hebel 2a nach oben umlegen, Knopf 2c drehen und das gestaute Papier entfernen. 3. Hebel 2a wieder in die Ausgangsposition bringen. Xerox ® Drucker D110/D125/D136 14-7 Benutzerhandbuch...

  • Seite 152: Papierstaus An Hebel 2B

    Schnittstellenmodul (nur D136-Konfiguration) 4. Die vordere Abdeckung des Schnittstellenmoduls schließen. 5. Die Anweisungen auf der Benutzeroberfläche befolgen, um Staus in anderen Bereichen zu beseitigen oder den aktuellen Druckauftrag neu zu starten. Papierstaus an Hebel 2b 1. Die vordere Abdeckung des Moduls öffnen. 2.

  • Seite 153: Fehlercodes

    Druckauftrag neu zu starten. Fehlercodes Die Fehlercodetabelle enthält Probleme mit Lösungsvorschlägen für das Schnittstellenkühlmodul. Bleibt das Problem auch nach Ausführung aller beschriebenen Abhilfemaßnahmen bestehen, den Xerox-Kundendienst anrufen. 048-100 Ursache: Materialstau: • Während der Materialzufuhr ist ein Papierstau aufgetreten.
  • Seite 154 Schnittstellenmodul (nur D136-Konfiguration) • Während der Materialzufuhr ist ein Papierstau aufgetreten. • Am Gerätedisplay wird eine Staubenachrichtigung angezeigt. Lösung: Folgendermaßen vorgehen: 1. Vordertür des Moduls öffnen. 2. Sämtliches Material und alle Papierreste aus den Staubeseitigungsbereichen entfernen. 3. Vordertür schließen. Sicherstellen, dass das verwendete Druckmaterial für das Gerät geeignet ist.
  • Seite 155 Lösung: Drucker aus- und wieder einschalten. Tritt das Problem weiterhin auf, den Kundendienst verständigen. 048-319 Ursache: Störung: Lüfter des Schnittstellenmoduls Lösung: Drucker aus- und wieder einschalten. Tritt das Problem weiterhin auf, den Kundendienst verständigen. 048-320 Ursache: Kommunikations- oder Verbindungsfehler des Schnittstellenkühlmoduls Lösung: Folgendermaßen vorgehen: Xerox ® Drucker D110/D125/D136 14-11 Benutzerhandbuch...
  • Seite 156 Schnittstellenmodul (nur D136-Konfiguration) • Verbindung zwischen Schnittstellenkühlmodul und angeschlossenen Endverarbeitungsgeräten überprüfen. • Alle Staus zwischen dem Modul und angeschlossenen Endverarbeitungsgeräten vollständig beheben. • Sicherstellen, dass alle Staubehebungsgriffe/-hebel in die Ausgangsstellung zurückgestellt werden. • Nach dem Beheben aller Staus alle ausgeworfenen Blätter aus dem Finisher-Ausgangsbereich entfernen.
  • Seite 157 • Gerät aus- und wieder einschalten. 048-327 Ursache: Kommunikations- oder Verbindungsfehler des Schnittstellenkühlmoduls Lösung: Folgendermaßen vorgehen: • Verbindung zwischen Schnittstellenkühlmodul und angeschlossenen Endverarbeitungsgeräten überprüfen. • Alle Staus zwischen dem Modul und angeschlossenen Endverarbeitungsgeräten vollständig beheben. Xerox ® Drucker D110/D125/D136 14-13 Benutzerhandbuch...
  • Seite 158 Schnittstellenmodul (nur D136-Konfiguration) • Sicherstellen, dass alle Staubehebungsgriffe/-hebel in die Ausgangsstellung zurückgestellt werden. • Nach dem Beheben aller Staus alle ausgeworfenen Blätter aus dem Finisher-Ausgangsbereich entfernen. • Gerät aus- und wieder einschalten. 048-900 Ursache: Materialstau: • Während der Materialzufuhr ist ein Papierstau aufgetreten. •...

  • Seite 159: Großraumstapler

    Großraumstaplern ausgestattet ist, werden diese als B1 bzw. B2 bezeichnet. Ein System mit zwei Großraumstaplern schaltet automatisch von einem Stapler zum anderen um, wenn der erste voll ist, wodurch die Produktivität des Systems weiter gesteigert wird. Xerox ® Drucker D110/D125/D136 15-1 Benutzerhandbuch...

  • Seite 160: Kennzeichnung Der Komponenten

    Großraumstapler HINWEIS Nicht bei allen Geräten und Konfigurationen werden zwei Großraumstapler unterstützt. Genaue Informationen erteilt der Kundendienst. Kennzeichnung der Komponenten Der Großraumstapler besteht aus den folgenden Komponenten: 1. Steuerpult: für die manuelle Steuerung der verschiedenen Funktionen des Großraumstaplers 2. Oberes Ausgabefach: Aufnahme max. 500 Blatt HINWEIS Etiketten müssen in die obere Ausgabe gesendet werden.

  • Seite 161: Steuerpult

    Die obere Ausgabe hat folgende Eigenschaften: • Kopien/Ausdrucke lassen sich in der Ausgabe leicht ohne Falten oder Knitter ausrichten. • Zur leichteren Entnahme der Druckausgaben kann der Großraumstapler durch Drücken der Stopptaste auf der Bedienungsoberfläche des Geräts angehalten werden. Xerox ® Drucker D110/D125/D136 15-3 Benutzerhandbuch...

  • Seite 162: Leeren Des Staplerfachs

    Großraumstapler Leeren des Staplerfachs 1. Die Entlade-Taste auf dem Steuerpult des Großraumstaplers betätigen. Warten, bis die Entladeleuchte aufleuchtet, dann die Vordertür des Großraumstaplers öffnen. 2. Sobald die Entladen-Anzeige aufleuchtet, die Vordertür öffnen. 3. Die Haltestange auf das gestapelte Papier legen. 4.

  • Seite 163: Problemlösung

    Anweisungen auf dem Display beseitigen. Staus am Eingang des Großraumstaplers (E1, E2 und E3) Die folgenden Schritte zum Beheben des Staus und der Wiederaufnahme des Drucks ausführen: 1. Die vordere Abdeckung des Großraumstaplers öffnen. Xerox ® Drucker D110/D125/D136 15-5 Benutzerhandbuch...

  • Seite 164: Staus Im Großraumstapler-Transport (E4, E5 Und E6)

    Großraumstapler 2. Den/die grünen Handgriff(e) anheben bzw. drehen und das Papier vollständig aus dem Eingangsbereich entfernen. 3. Den/die grünen Griff(e) schließen. 4. Die vordere Abdeckung des Großraumstaplers schließen. 5. Wenn an der Benutzeroberfläche ein Stau im Drucker gemeldet wird, die Anweisungen am Gerätedisplay zum Entfernen des gestauten Papiers befolgen.
  • Seite 165 10. Wenn an der Benutzeroberfläche ein Stau im Drucker gemeldet wird, die Anweisungen am Gerätedisplay zum Entfernen des gestauten Papiers befolgen. 11. Den auf der Benutzeroberfläche des Druckers angezeigten Anweisungen folgen, um den Druck wieder aufzunehmen. Xerox ® Drucker D110/D125/D136 15-7 Benutzerhandbuch...

  • Seite 166: Stau In Der Oberen Ausgabe Des Großraumstaplers (E7)

    Großraumstapler Stau in der oberen Ausgabe des Großraumstaplers (E7) Die folgenden Schritte zum Beheben des Staus und der Wiederaufnahme des Drucks ausführen: 1. Alle Druckausgaben in der oberen Ausgabe entnehmen. 2. Die vordere Abdeckung des Großraumstaplers öffnen. 3. Den/die grünen Handgriff(e) anheben bzw. drehen und das Papier vollständig aus dem Eingangsbereich entfernen.

  • Seite 167: Stau Im Ausgang Des Großraumstaplers (E8)

    Eingangsbereich entfernen. 4. Den/die grünen Griff(e) schließen. 5. Die vordere Abdeckung des Großraumstaplers schließen. 6. Wenn an der Benutzeroberfläche ein Stau im Drucker gemeldet wird, die Anweisungen am Gerätedisplay zum Entfernen des gestauten Papiers befolgen. Xerox ® Drucker D110/D125/D136 15-9 Benutzerhandbuch...

  • Seite 168: Hinweise Und Tipps Zur Verwendung Des Großraumstaplers

    Großraumstapler 7. Den auf der Benutzeroberfläche des Druckers angezeigten Anweisungen folgen, um den Druck wieder aufzunehmen. Hinweise und Tipps zur Verwendung des Großraumstaplers Siehe die folgenden Hinweise und Tipps zur Verwendung des Großraumstaplers 1. Das Papier im Materialbehälter auf Wellung überprüfen. a) Wenn keine Wellung sichtbar ist und die Druckausgaben akzeptabel sind (entspricht Kundenerwartungen), ist keine Maßnahme erforderlich.
  • Seite 169 Ursache: Fehler: Ausgangssensor an der Großraumstapler-Umgehung Lösung: Folgendermaßen vorgehen: Gerät aus- und wieder einschalten. Wenn das Problem weiterhin besteht, den Kundendienst verständigen. • Sämtliches Material und alle Papierreste aus den Staubeseitigungsbereichen entfernen. 049-108 Ursache: Fehler: Ausgangssensor an der Großraumstapler-Umgehung Xerox ® Drucker D110/D125/D136 15-11 Benutzerhandbuch...
  • Seite 170 Großraumstapler Lösung: Folgendermaßen vorgehen: Gerät aus- und wieder einschalten. Wenn das Problem weiterhin besteht, den Kundendienst verständigen. • Sämtliches Material und alle Papierreste aus den Staubeseitigungsbereichen entfernen. 049-113 Ursache: Fehler: Staplersensor Lösung: Folgendermaßen vorgehen: Gerät aus- und wieder einschalten. Wenn das Problem weiterhin besteht, den Kundendienst verständigen. •...
  • Seite 171 • Sämtliches Material und alle Papierreste aus den Staubeseitigungsbereichen entfernen. • Vordere Abdeckung des Großraumstaplers schließen. 049-211 Ursache: Fehler: Sensor an der vorderen Abdeckung des Großraumstaplers Lösung: Folgendermaßen vorgehen: Gerät aus- und wieder einschalten. Xerox ® Drucker D110/D125/D136 15-13 Benutzerhandbuch...
  • Seite 172 Großraumstapler Wenn das Problem weiterhin besteht, den Kundendienst verständigen. • Vordere Abdeckung des Großraumstaplers öffnen. • Sämtliches Material und alle Papierreste aus den Staubeseitigungsbereichen entfernen. • Vordere Abdeckung des Großraumstaplers schließen. 049-212 Ursache: Fehler: Stapleraufzug Lösung: Folgendermaßen vorgehen: Gerät aus- und wieder einschalten. Wenn das Problem weiterhin besteht, den Kundendienst verständigen.
  • Seite 173 Ursache: Fehler: Papiereingangs-/ausgangssensor Lösung: Folgendermaßen vorgehen: Gerät aus- und wieder einschalten. Wenn das Problem weiterhin besteht, den Kundendienst verständigen. • Sämtliches Material und alle Papierreste aus den Staubeseitigungsbereichen entfernen. 049-225 Ursache: Fehler: Papiereingangs-/ausgangssensor Lösung: Folgendermaßen vorgehen: Xerox ® Drucker D110/D125/D136 15-15 Benutzerhandbuch...
  • Seite 174 Großraumstapler Gerät aus- und wieder einschalten. Wenn das Problem weiterhin besteht, den Kundendienst verständigen. • Sämtliches Material und alle Papierreste aus den Staubeseitigungsbereichen entfernen. 049-228 Ursache: Fehler: Großraumstaplersensor Lösung: Folgendermaßen vorgehen: Gerät aus- und wieder einschalten. Wenn das Problem weiterhin besteht, den Kundendienst verständigen. •...
  • Seite 175 • Sämtliches Material und alle Papierreste aus den Staubeseitigungsbereichen entfernen. 049-238 Ursache: Fehler: Großraumstaplersensor Lösung: Folgendermaßen vorgehen: Gerät aus- und wieder einschalten. Wenn das Problem weiterhin besteht, den Kundendienst verständigen. • Sämtliches Material und alle Papierreste aus den Staubeseitigungsbereichen entfernen. Xerox ® Drucker D110/D125/D136 15-17 Benutzerhandbuch...
  • Seite 176 Großraumstapler 049-239 Ursache: Fehler: Großraumstaplersensor Lösung: Folgendermaßen vorgehen: Gerät aus- und wieder einschalten. Wenn das Problem weiterhin besteht, den Kundendienst verständigen. • Sämtliches Material und alle Papierreste aus den Staubeseitigungsbereichen entfernen. 049-240 Ursache: Fehler: Großraumstaplersensor Lösung: Folgendermaßen vorgehen: Gerät aus- und wieder einschalten. Wenn das Problem weiterhin besteht, den Kundendienst verständigen.
  • Seite 177 Gerät aus- und wieder einschalten. Wenn das Problem weiterhin besteht, den Kundendienst verständigen. • Sämtliches Material und alle Papierreste aus den Staubeseitigungsbereichen entfernen. 049-280 Ursache: Fehler: Großraumstaplersensor Lösung: Folgendermaßen vorgehen: Gerät aus- und wieder einschalten. Xerox ® Drucker D110/D125/D136 15-19 Benutzerhandbuch...
  • Seite 178 Großraumstapler Wenn das Problem weiterhin besteht, den Kundendienst verständigen. • Sämtliches Material und alle Papierreste aus den Staubeseitigungsbereichen entfernen. 049-281 Ursache: Fehler: Großraumstaplersensor Lösung: Folgendermaßen vorgehen: Gerät aus- und wieder einschalten. Wenn das Problem weiterhin besteht, den Kundendienst verständigen. • Sämtliches Material und alle Papierreste aus den Staubeseitigungsbereichen entfernen.
  • Seite 179 Wenn das Problem weiterhin besteht, den Kundendienst verständigen. • Verbindung zwischen Schnittstellenkühlmodul und Großraumstapler überprüfen. 049-310 Ursache: Kommunikations- oder Softwarefehler des Großraumstaplers Lösung: Folgendermaßen vorgehen: Gerät aus- und wieder einschalten. Wenn das Problem weiterhin besteht, den Kundendienst verständigen. Xerox ® Drucker D110/D125/D136 15-21 Benutzerhandbuch...
  • Seite 180 Großraumstapler • Verbindung zwischen Schnittstellenkühlmodul und Großraumstapler überprüfen. 049-500 Ursache: Kommunikations- oder Softwarefehler des Großraumstaplers Lösung: Folgendermaßen vorgehen: Gerät aus- und wieder einschalten. Wenn das Problem weiterhin besteht, den Kundendienst verständigen. • Verbindung zwischen Schnittstellenkühlmodul und Großraumstapler überprüfen. 049-700 Ursache: Kommunikations- oder Softwarefehler des Großraumstaplers Lösung: Folgendermaßen vorgehen: Gerät aus- und wieder einschalten.
  • Seite 181 Ursache: Großraumstapler meldet fälschlicherweise Papier im oberen Ausgabefach, in der Großraumstapler-Umgehung oder im Staplerfach; Großraumstapler-Sensorfehler Lösung: Folgendermaßen vorgehen: Gerät aus- und wieder einschalten. Wenn das Problem weiterhin besteht, den Kundendienst verständigen. • Sämtliches Material und alle Papierreste aus den Staubeseitigungsbereichen entfernen. Xerox ® Drucker D110/D125/D136 15-23 Benutzerhandbuch...
  • Seite 182 Großraumstapler 049-940 Ursache: Fehler: vordere Abdeckung des Großraumstaplers Lösung: Folgendermaßen vorgehen: Gerät aus- und wieder einschalten. Wenn das Problem weiterhin besteht, den Kundendienst verständigen. 049-941 Ursache: Fehler: Staplerwagen Lösung: Folgendermaßen vorgehen: Gerät aus- und wieder einschalten. Wenn das Problem weiterhin besteht, den Kundendienst verständigen. 049-945 Ursache: Oberes Ausgabefach wird permanent als voll gemeldet Lösung: Folgendermaßen vorgehen:...
  • Seite 183 Wenn das Problem weiterhin besteht, den Kundendienst verständigen. • Vordere Abdeckung des Großraumstaplers öffnen. • Sämtliches Papier aus dem Staplerwagen entfernen. • Vordere Abdeckung des Großraumstaplers schließen. 049-970 Ursache: Fehler: Stapelhöhengrenze oder Voll-Sensor Lösung: Folgendermaßen vorgehen: Xerox ® Drucker D110/D125/D136 15-25 Benutzerhandbuch...
  • Seite 184 Großraumstapler Gerät aus- und wieder einschalten. Wenn das Problem weiterhin besteht, den Kundendienst verständigen. • Vordere Abdeckung des Großraumstaplers öffnen. • Sämtliches Papier aus dem Staplerwagen entfernen. • Vordere Abdeckung des Großraumstaplers schließen. 049-971 Ursache: Fehler: Stapelhöhengrenze oder Voll-Sensor Lösung: Folgendermaßen vorgehen: Gerät aus- und wieder einschalten.

  • Seite 185: Technische Daten

    Zufuhrrichtung muss eine Mindestbreite von 210 mm quer zur Zufuhrrichtung aufweisen. • Papier in nicht-standardmäßigen Größen und einer Länge unter 254 mm quer zur Zufuhrrichtung muss eine Mindestbreite von 330 mm in Zufuhrrichtung aufweisen. Xerox ® Drucker D110/D125/D136 15-27 Benutzerhandbuch...
  • Seite 186 Großraumstapler 15-28 Benutzerhandbuch...

  • Seite 187: Standardfinisher/Booklet Maker-Finisher

    Endverarbeitungs- und Falzmöglichkeiten. In der folgenden Abbildung wird der Booklet Maker-Finisher dargestellt: HINWEIS Das Schnittstellenkühlmodul ist für die D136-Konfiguration erforderlich. HINWEIS In diesem Handbuch werden der Standardfinisher oder der Booklet Maker-Finisher der Einfachheit halber als Finisher bezeichnet. Xerox ® Drucker D110/D125/D136 16-1 Benutzerhandbuch...
  • Seite 188 Standardfinisher/Booklet Maker-Finisher Der Standardfinisher/Booklet Maker-Finisher besteht aus den folgenden Bauteilen: Komponente Funktion Heftklammermagazin Einzelheftklammermagazin; zum Nachfüllen von Heftklam- mern und zur Beseitigung von Heftklammerstaus entnehmen. Hefterabfallbehälter Behälter für Heftklammerabfälle, entfernen, wenn voll. Oberes Fach Das obere Fach wird für die Ausgabe in Stapeln verwendet, es kann bis zu 500 Blatt Papier à...

  • Seite 189: Manuelle Glättungsfunktion Des Finishers

    Manuelle Glättungsfunktion des Finishers Der Finisher enthält eine Funktion zum manuellen Glätten, mit dem die Rollneigung der Druckausgaben eingestellt werden kann. Mittels der Glättungs-Taste auf dem Finisher kann die Glättungsfunktion auf "Auto", "Ein" und "Aus" eingestellt werden. Xerox ® Drucker D110/D125/D136 16-3 Benutzerhandbuch...

  • Seite 190: Falzfunktion

    Standardfinisher/Booklet Maker-Finisher 1. Auto: Wenn diese Anzeige leuchtet, wird die entsprechende Rollneigungskorrektur automatisch ausgeführt, abhängig von Formaten und Ausrichtung der gedruckten Ausgabe. In den meisten Fällen sollte der Schalter auf "Auto" eingestellt sein. Die Funktion wird in den folgenden Fällen automatisch in den Auto-Modus geschaltet: •...
  • Seite 191 Leporellofalz und einem Halbblatt-Leporellofalz ist, dass das Leporellofalz-Halbblatt nicht in zwei gleiche Teile gefaltet wird. Die beiden Falze sind ungleich, wodurch eine Kante des Leporellofalz-Halbblatts länger ist und durch die längere Kante Raum für das Heften oder Lochen geschaffen wird. Xerox ® Drucker D110/D125/D136 16-5 Benutzerhandbuch...

  • Seite 192: Einlegen Von Papier/Registermaterial In Den Behälter 8/T1 (Zuschießeinheit)

    Standardfinisher/Booklet Maker-Finisher Einlegen von Papier/Registermaterial in den Behälter 8/T1 (Zuschießeinheit) 1. Falls erforderlich, das gesamte Material aus Behälter 8/T1 entfernen. 2. Materialführungen in der Mitte fassen und auf das gewünschte Format einstellen. 3. Material/Registermaterial einlegen und an der Behältervorderseite ausrichten. a) Wenn das Druckmaterial vorgedruckt ist, muss es mit der bedruckten Seite nach oben eingelegt werden.

  • Seite 193: Wartung

    Standardfinisher/Booklet Maker-Finisher Wartung Standardfinisher/Booklet Maker-Finisher – Verbrauchsmaterialien Xerox-Verbrauchsmaterialien wie Heftklammern, Heftklammermagazine und Hefterabfallbehälter können direkt von Xerox bezogen werden. Dazu unter www.xerox.com auf den Link "Kontakt" klicken, um Servicenummern/-kontaktinformationen anzuzeigen, oder "Zubehör" auswählen und Geräteinformationen (Produktfamilie, Modelltyp) eingeben oder auswählen.
  • Seite 194 Standardfinisher/Booklet Maker-Finisher 3. Das Heftklammermagazin am Handgriff bei R1 greifen, anheben und herausziehen. 4. Die Positionen halten (siehe Pfeil) und das Heftklammermagazin aus der Einheit nehmen. 5. Ein neues Heftklammermagazin in die Einheit schieben. 6. Das Heftklammermagazin an der ursprünglichen Position im Finisher einsetzen. 7.

  • Seite 195: Austauschen Des Broschürenheftklammermagazins

    Meldung auf der Bedieneroberfläche angezeigt. 1. Sicherstellen, dass die Auftragsverarbeitung am Gerät abgeschlossen ist. 2. Rechte Abdeckung auf dem Finisher öffnen. 3. Hebel nach rechts drücken und Heftklammermagazin-Einheit entnehmen. 4. Heftklammermagazin an den Vorsprüngen aus dem Gehäuse heben. Xerox ® Drucker D110/D125/D136 16-9 Benutzerhandbuch...

  • Seite 196: Heftklammerabfallbehälter Im Finisher Ersetzen

    Standardfinisher/Booklet Maker-Finisher 5. Das neue Heftklammermagazin an seinen Vorsprüngen fassen und es in das Gerät einschieben. 6. Heftklammermagazin wieder ins Gerät einschieben. 7. Rechte Abdeckung auf dem Finisher schließen. HINWEIS Wird die vordere Abdeckung nicht ordnungsgemäß geschlossen, wird eine entsprechende Meldung angezeigt und der Gerätebetrieb ist nicht möglich. Heftklammerabfallbehälter im Finisher ersetzen Die Meldung, dass der Hefterabfallbehälter voll ist, wird angezeigt.
  • Seite 197 5. Den gebrauchten Hefterabfallbehälter in die dafür mitgelieferte Plastiktüte stecken. HINWEIS Zerlegte (gebrauchte) Behälter dürfen nicht an den Kundendienst zurückgegeben werden. 6. Den neuen Hefterabfallbehälter am Griff R5 anfassen und ins Gerät schieben. Xerox ® Drucker D110/D125/D136 16-11 Benutzerhandbuch...

  • Seite 198: Leeren Des Locherabfallbehälters

    Standardfinisher/Booklet Maker-Finisher HINWEIS Zur Vermeidung von Verletzungen den Behälter nicht an der Oberseite halten. 7. R5 eindrücken, bis der Verriegelungshebel einschnappt. 8. Rechte Abdeckung auf dem Finisher schließen. HINWEIS Wird die vordere Abdeckung nicht ordnungsgemäß geschlossen, wird eine entsprechende Meldung angezeigt und der Gerätebetrieb ist nicht möglich. Leeren des Locherabfallbehälters Wenn der Locherabfallbehälter geleert werden muss, wird auf der Benutzeroberfläche eine entsprechende Meldung angezeigt.

  • Seite 199: Finisher Problemlösung

    Wird die vordere Abdeckung nicht ordnungsgemäß geschlossen, wird eine entsprechende Meldung angezeigt und der Gerätebetrieb ist nicht möglich. Finisher – Problemlösung TIPP Es muss immer sichergestellt werden, dass alle Papierstaus, einschließlich kleiner Papierfetzen, vor der Wiederaufnahme der Druckaufträge restlos behoben werden. Xerox ® Drucker D110/D125/D136 16-13 Benutzerhandbuch...

  • Seite 200: Materialstaus In Behälter 8/T1 (Zuschießeinheit)

    Standardfinisher/Booklet Maker-Finisher HINWEIS Die Staubeseitigungsmethode hängt von der Position des gestauten Papiers ab. Stau nach den Anweisungen auf dem Display beseitigen. Materialstaus in Behälter 8/T1 (Zuschießeinheit) 1. Taste Abdeckung drücken. 2. Abdeckung 1e öffnen und das gestaute Material sowie das im Behälter eingelegte Papier vollständig entfernen.

  • Seite 201: Materialstaus An Hebel 1A Und Knopf 1C

    Darauf achten, dass keine Materialreste im Geräteinneren zurückbleiben. 4. Hebel 1a wieder in die Ausgangsposition bringen. 5. Linke Abdeckung des Finishers vollständig schließen. HINWEIS Wird die vordere Abdeckung nicht richtig geschlossen, ist kein Gerätebetrieb möglich. Xerox ® Drucker D110/D125/D136 16-15 Benutzerhandbuch...

  • Seite 202: Papierstaus An Hebel 1D

    Standardfinisher/Booklet Maker-Finisher Papierstaus an Hebel 1d 1. Sicherstellen, dass die Auftragsverarbeitung am Gerät abgeschlossen ist. 2. Linke Abdeckung des Finishers öffnen. 3. Hebel 1d anheben und gestautes Papier entfernen. HINWEIS Darauf achten, dass keine Materialreste im Geräteinneren zurückbleiben. 4. Hebel 1d wieder in die Ausgangsposition bringen. 5.

  • Seite 203: Materialstaus An Hebel 1B

    Darauf achten, dass keine Materialreste im Geräteinneren zurückbleiben. 4. Hebel 1b wieder in die Ausgangsposition bringen. 5. Linke Abdeckung des Finishers vollständig schließen. HINWEIS Wird die vordere Abdeckung nicht richtig geschlossen, ist kein Gerätebetrieb möglich. Xerox ® Drucker D110/D125/D136 16-17 Benutzerhandbuch...

  • Seite 204: Materialstaus An Hebel 3B Und 3D

    Standardfinisher/Booklet Maker-Finisher Materialstaus an Hebel 3b und 3d 1. Sicherstellen, dass die Auftragsverarbeitung am Gerät abgeschlossen ist. 2. Rechte Abdeckung auf dem Finisher öffnen. 3. Hebel 3b und 3d umlegen, gestautes Papier entfernen. HINWEIS Darauf achten, dass keine Materialreste im Geräteinneren zurückbleiben. 4.

  • Seite 205: Papierstaus An Hebel 3E Und Knopf 3C

    4. Hebel 3e wieder in die Ausgangsposition bringen. 5. Rechte Abdeckung auf dem Finisher schließen. HINWEIS Wird die vordere Abdeckung nicht ordnungsgemäß geschlossen, wird eine entsprechende Meldung angezeigt und der Gerätebetrieb ist nicht möglich. Xerox ® Drucker D110/D125/D136 16-19 Benutzerhandbuch...

  • Seite 206: Papierstaus An Hebel 3G Und Knopf 3F

    Standardfinisher/Booklet Maker-Finisher Papierstaus an Hebel 3g und Knopf 3f 1. Sicherstellen, dass die Auftragsverarbeitung am Gerät abgeschlossen ist. 2. Rechte Abdeckung auf dem Finisher öffnen. 3. Hebel 3g umlegen und Knopf 3f drehen, gestautes Papier entfernen. HINWEIS Darauf achten, dass keine Materialreste im Geräteinneren zurückbleiben. 4.

  • Seite 207: Papierstaus An Hebel 4B Und Knopf 3A

    4. Hebel 4b wieder in die Ausgangsposition bringen. 5. Rechte Abdeckung auf dem Finisher schließen. HINWEIS Wird die vordere Abdeckung nicht ordnungsgemäß geschlossen, wird eine entsprechende Meldung angezeigt und der Gerätebetrieb ist nicht möglich. Xerox ® Drucker D110/D125/D136 16-21 Benutzerhandbuch...

  • Seite 208: Papierstaus An Hebel 2A Und Knopf 3A

    Standardfinisher/Booklet Maker-Finisher Papierstaus an Hebel 2a und Knopf 3a 1. Sicherstellen, dass die Auftragsverarbeitung am Gerät abgeschlossen ist. 2. Rechte Abdeckung auf dem Finisher öffnen. 3. Hebel 2a umlegen und Knopf 3a drehen, gestautes Papier entfernen. HINWEIS Darauf achten, dass keine Materialreste im Geräteinneren zurückbleiben. 4.

  • Seite 209: Papierstaus An Hebel 2B Und Knopf 2C

    4. Hebel 2b in die ursprüngliche Position zurückbringen. 5. Rechte Abdeckung auf dem Finisher schließen. HINWEIS Wird die vordere Abdeckung nicht ordnungsgemäß geschlossen, wird eine entsprechende Meldung angezeigt und der Gerätebetrieb ist nicht möglich. Xerox ® Drucker D110/D125/D136 16-23 Benutzerhandbuch...

  • Seite 210: Papierstaus An 2C, 2E, 2F Und 2D

    Standardfinisher/Booklet Maker-Finisher Papierstaus an 2c, 2e, 2f und 2d 1. Sicherstellen, dass die Auftragsverarbeitung am Gerät abgeschlossen ist. 2. Rechte Abdeckung auf dem Finisher öffnen. 3. Das Falzausgabefach (2d) herausziehen, Hebel 2e/2f nach rechts umlegen und gestautes Material entfernen. HINWEIS Darauf achten, dass keine Materialreste im Geräteinneren zurückbleiben.

  • Seite 211: Papierstaus An 2D Und Hebel 2G

    Papierstaus an 2d und Hebel 2g 1. Sicherstellen, dass die Auftragsverarbeitung am Gerät abgeschlossen ist. 2. Rechte Abdeckung auf dem Finisher öffnen. 3. Das Falzausgabefach (2d) herausziehen, Hebel 2g umlegen und gestautes Material entfernen. Xerox ® Drucker D110/D125/D136 16-25 Benutzerhandbuch...

  • Seite 212: Staubeseitigung An Einheit 4 Und Knopf 4A

    Standardfinisher/Booklet Maker-Finisher HINWEIS Darauf achten, dass keine Materialreste im Geräteinneren zurückbleiben. 4. Den geöffneten Hebel (2g) in die Ausgangsstellung zurückstellen und das Ausgabefach (2d) schließen. 5. Rechte Abdeckung auf dem Finisher schließen. HINWEIS Wird die vordere Abdeckung nicht ordnungsgemäß geschlossen, wird eine entsprechende Meldung angezeigt und der Gerätebetrieb ist nicht möglich.

  • Seite 213: Papierstaus Am Oberen Ausgabefach Des Finishers

    Papierstaus am oberen Ausgabefach des Finishers 1. Sicherstellen, dass die Auftragsverarbeitung am Gerät abgeschlossen ist. 2. Gestautes Material aus dem oberen Ausgabefach des Finishers entfernen. HINWEIS Darauf achten, dass keine Materialreste im Geräteinneren zurückbleiben. Xerox ® Drucker D110/D125/D136 16-27 Benutzerhandbuch...

  • Seite 214: Papierstaus Am Staplerfach Des Finishers

    Standardfinisher/Booklet Maker-Finisher 3. Rechte Abdeckung des Finishers öffnen und schließen. HINWEIS Wird die vordere Abdeckung nicht richtig geschlossen, ist kein Gerätebetrieb möglich. Papierstaus am Staplerfach des Finishers 1. Sicherstellen, dass die Auftragsverarbeitung am Gerät abgeschlossen ist. 2. Gestautes Material aus dem Staplerfach des Finishers entfernen. HINWEIS Darauf achten, dass keine Materialreste im Geräteinneren zurückbleiben.

  • Seite 215: Papierstaus Am Ausgabefach Des Optionalen Booklet Makers

    Darauf achten, dass keine Materialreste im Geräteinneren zurückbleiben. 4. Rechte Abdeckung auf dem Finisher schließen. HINWEIS Wird die vordere Abdeckung nicht ordnungsgemäß geschlossen, wird eine entsprechende Meldung angezeigt und der Gerätebetrieb ist nicht möglich. Xerox ® Drucker D110/D125/D136 16-29 Benutzerhandbuch...

  • Seite 216: Hefterfehler

    Standardfinisher/Booklet Maker-Finisher Hefterfehler Die hier bereitgestellten Verfahren befolgen, wenn die Ausgabe nicht geheftet wird bzw. wenn die Heftklammern verbogen sind. Wenn das Problem trotz Durchführung der folgenden Lösungen weiterhin besteht, den Kundendienst verständigen. Hefterfehler in der Ausgabe können den in der folgenden Abbildung gezeigten ähnlich sein. 1.
  • Seite 217 3. Das Heftklammermagazin am Handgriff bei R1 greifen, anheben und herausziehen. 4. Finisher nach verbleibenden Heftklammern absuchen und diese ggf. entfernen. 5. Heftklammermagazin öffnen und die gestaute Heftklammer entfernen. GEFAHR Beim Entfernen der gestauten Heftklammern vorsichtig vorgehen, um Verletzungen zu vermeiden. Xerox ® Drucker D110/D125/D136 16-31 Benutzerhandbuch...

  • Seite 218: Heftklammerstaus Im Booklet Maker-Magazin

    Standardfinisher/Booklet Maker-Finisher 6. Das Heftklammermagazin an der ursprünglichen Position im Finisher einsetzen. 7. Rechte Abdeckung auf dem Finisher schließen. HINWEIS Wird die vordere Abdeckung nicht ordnungsgemäß geschlossen, wird eine entsprechende Meldung angezeigt und der Gerätebetrieb ist nicht möglich. Heftklammerstaus im Booklet Maker-Magazin HINWEIS Das Innere des Finishers immer auf einzelne Heftklammern oder Heftklammerreste überprüfen.
  • Seite 219 5. Gestaute Klammern aus dem Magazin entfernen. GEFAHR Beim Entfernen der gestauten Heftklammern vorsichtig vorgehen, um Verletzungen zu vermeiden. 6. Das neue Heftklammermagazin an seinen Vorsprüngen fassen und es in das Gerät einschieben. 7. Heftklammermagazin wieder ins Gerät einschieben. Xerox ® Drucker D110/D125/D136 16-33 Benutzerhandbuch...

  • Seite 220: Wiedereinsetzen Des Standard-Heftklammermagazins

    Standardfinisher/Booklet Maker-Finisher 8. Rechte Abdeckung auf dem Finisher schließen. HINWEIS Wird die vordere Abdeckung nicht ordnungsgemäß geschlossen, wird eine entsprechende Meldung angezeigt und der Gerätebetrieb ist nicht möglich. Wiedereinsetzen des Standard-Heftklammermagazins Dieses Verfahren anwenden, wenn das Standard-Heftklammermagazin unsachgemäß in das Gerät eingesteckt wurde. HINWEIS Das Innere des Finishers immer auf einzelne Heftklammern oder Heftklammerreste überprüfen.
  • Seite 221 5. Den Hebel auf der Rückseite des Heftklammermagazins nach unten bewegen. 6. Den Hebel in dieser Stellung halten, das Gerät umdrehen und das Heftklammermagazin aus dem Gerät entnehmen. 7. Die äußeren Heftklammern entlang der Linie lösen. Xerox ® Drucker D110/D125/D136 16-35 Benutzerhandbuch...

  • Seite 222: Fehlercodes

    Bei einem Fehler wird ein Fehlercode angezeigt. Wenn ein Fehler auftritt, der nicht in der folgenden Tabelle enthalten ist oder nach Ausführung der vorgegebenen Lösung weiterhin besteht, ist der Xerox Kundendienst zu verständigen. Bei einem Fehler werden sämtliche Druckdaten sowie Daten im Gerätespeicher gelöscht.
  • Seite 223 Ursache: Finisherfehler. Lösung: Folgendermaßen vorgehen: Gerät aus- und wieder einschalten und Auftrag ggf. erneut übermitteln bzw. drucken. Tritt der Fehler weiterhin auf, an den Kundendienst wenden. • Sicherstellen, dass keine Hindernisse den Papierweg blockieren. Xerox ® Drucker D110/D125/D136 16-37 Benutzerhandbuch...
  • Seite 224 Standardfinisher/Booklet Maker-Finisher 012-216 Ursache: Finisherfehler. Lösung: Folgendermaßen vorgehen: Gerät aus- und wieder einschalten und Auftrag ggf. erneut übermitteln bzw. drucken. Tritt der Fehler weiterhin auf, an den Kundendienst wenden. • Sicherstellen, dass keine Hindernisse den Papierweg blockieren. 012-217 Ursache: Finisherfehler. Lösung: Folgendermaßen vorgehen: Gerät aus- und wieder einschalten und Auftrag ggf.
  • Seite 225 Tritt der Fehler weiterhin auf, an den Kundendienst wenden. • Sicherstellen, dass keine Hindernisse den Papierweg blockieren. 012-229 Ursache: Finisherfehler. Lösung: Folgendermaßen vorgehen: Gerät aus- und wieder einschalten und Auftrag ggf. erneut übermitteln bzw. drucken. Xerox ® Drucker D110/D125/D136 16-39 Benutzerhandbuch...
  • Seite 226 Standardfinisher/Booklet Maker-Finisher Tritt der Fehler weiterhin auf, an den Kundendienst wenden. • Sicherstellen, dass keine Hindernisse den Papierweg blockieren. 012-230 Ursache: Finisherfehler. Lösung: Folgendermaßen vorgehen: Gerät aus- und wieder einschalten und Auftrag ggf. erneut übermitteln bzw. drucken. Tritt der Fehler weiterhin auf, an den Kundendienst wenden. •...
  • Seite 227 Lösung: Folgendermaßen vorgehen: Gerät aus- und wieder einschalten und Auftrag ggf. erneut übermitteln bzw. drucken. Tritt der Fehler weiterhin auf, an den Kundendienst wenden. • Sicherstellen, dass keine Hindernisse den Papierweg blockieren. 012-247 Ursache: Finisherfehler. Xerox ® Drucker D110/D125/D136 16-41 Benutzerhandbuch...
  • Seite 228 Standardfinisher/Booklet Maker-Finisher Lösung: Folgendermaßen vorgehen: Gerät aus- und wieder einschalten und Auftrag ggf. erneut übermitteln bzw. drucken. Tritt der Fehler weiterhin auf, an den Kundendienst wenden. • Sicherstellen, dass keine Hindernisse den Papierweg blockieren. 012-248 Ursache: Finisherfehler. Lösung: Folgendermaßen vorgehen: Gerät aus- und wieder einschalten und Auftrag ggf.
  • Seite 229 Ursache: Finisherfehler. Lösung: Folgendermaßen vorgehen: Gerät aus- und wieder einschalten und Auftrag ggf. erneut übermitteln bzw. drucken. Tritt der Fehler weiterhin auf, an den Kundendienst wenden. • Sicherstellen, dass keine Hindernisse den Papierweg blockieren. Xerox ® Drucker D110/D125/D136 16-43 Benutzerhandbuch...
  • Seite 230 Standardfinisher/Booklet Maker-Finisher 012-265 Ursache: Finisherfehler. Lösung: Folgendermaßen vorgehen: Gerät aus- und wieder einschalten und Auftrag ggf. erneut übermitteln bzw. drucken. Tritt der Fehler weiterhin auf, an den Kundendienst wenden. • Sicherstellen, dass keine Hindernisse den Papierweg blockieren. 012-282 Ursache: Finisherfehler. Lösung: Folgendermaßen vorgehen: Gerät aus- und wieder einschalten und Auftrag ggf.
  • Seite 231 Lösung: Heftklammermagazin überprüfen und ggf. neu einsetzen. 024-977 Ursache: Die Heftklammerzufuhr des Finishers ist nicht verfügbar. Lösung: Heftklammermagazin überprüfen und ggf. neu einsetzen. 024-978 Ursache: Die Heftfunktion des Booklet Maker-Finishers ist nicht verfügbar. Lösung: Heftklammermagazin überprüfen und ggf. neu einsetzen. Xerox ® Drucker D110/D125/D136 16-45 Benutzerhandbuch...
  • Seite 232 Standardfinisher/Booklet Maker-Finisher 024-979 Ursache: Heftklammermagazin leer Lösung: Heftklammermagazin überprüfen. Heftklammermagazin wie in der Benutzerdokumentation beschrieben austauschen. 024-980 Ursache: Staplerfach voll Lösung: Staplerfach leeren. 024-981 Ursache: Das obere Ausgabefach ist voll. Lösung: Oberes Ausgabefach des Finishers leeren. 024-982 Ursache: Warnanzeige des Finisher-Staplerfachs leuchtet Lösung: Staplerfach leeren und Ausgabebereich auf Hindernisse bzw.

  • Seite 233: Technische Daten

    • Oberes Ausgabefach: Sortiert/Nicht sortiert HINWEIS Klarsichtfolien können NUR in das OBERE Ausgabefach des Finishers gesendet werden. Klarsichtfolien können nicht an das mittlere Staplerfach gesendet werden. • Mittleres Staplerfach: Sortiert/Nicht sortiert (Versetzte Ausgabe verfügbar) Xerox ® Drucker D110/D125/D136 16-47 Benutzerhandbuch...
  • Seite 234 Standardfinisher/Booklet Maker-Finisher Element Spezifikation Unterstütztes Format Oberes Ausgabefach: • Maximum: SRA3, 13 x 19 Zoll, 12,6 x 19,2 Zoll, 330 x 488 mm (benutzerdefiniert) • Minimum: 100 x 148 mm (SSZ), 4 x 6 Zoll (SSZ), A6 (SSZ) Postkar- Mittleres Staplerfach: •...
  • Seite 235 Max. Anzahl Blatt falz • Faltung und Heften: 25 Blatt • Nur Faltung: 5 Blatt Bei Verwendung von Xerox 75 g/m² Papier können nur 14 Blatt ge- stapelt werden, wenn ein Deckblatt hinzugefügt wird. Format: • Maximum: A3, 13 x 18 Zoll •...

  • Seite 236: Optionales C/Z-Falzgerät

    • Ausgabefach: mittleres Staplerfach Wickelfalz (C-Falz) • Format: A4 Leporellofalz (Z-Falz) • Anzahl der zu falzenden Blätter: 1 Blatt • Kapazität: mind. 30 Blatt (bei Verwendung von Xerox 75 g/m²- Papier). • Materialart: 64-90 g/m² • Ausgabefach: C/Z-Falzausgabefach Einzelfalz Weitere Informationen siehe die Angaben unter "Broschürenerstel- lung/Einbruchfalz"...

  • Seite 237: Squarefold Trimmer-Modul

    Broschüren werden im Booklet Maker des Finishers zusammengestellt und geheftet. Sie kommen als fertige Broschüren im SquareFold Trimmer-Modul an. Alle Anpassungen am Schriftbild der Vorlage und dessen Platzierung auf dem Druckmaterial müssen am Steuerpult des Geräts, im Druckertreiber oder über den Druckserver vorgenommen werden. Xerox ® Drucker D110/D125/D136 17-1 Benutzerhandbuch...

  • Seite 238: Kennzeichnung Der Komponenten

    SquareFold Trimmer-Modul HINWEIS Vor dem Einsatz des SquareFold Trimmer-Moduls den Abschnitt "Hinweise und Tipps" zu diesem Modul lesen. Dieser Abschnitt enthält wichtige Informationen zur Einrichtung von Aufträgen, mit denen eine optimale Ausgabe von Druck-/Kopieraufträgen ermöglicht wird. Vor dem Ausführen großer Kopier-/Druckaufträge ist es ratsam, einen oder mehrere Testdurchläufe durchzuführen.

  • Seite 239: Papierweg

    Broschüren, die aus dem SquareFold Trimmer-Modul ausgegeben werden, können Schnittreste/Papierschnitzel von der vorher zugeschnittenen Broschüre enthalten. Dies wird durch statische Aufladung verursacht und ist normal. Etwa in Broschüren enthaltene Schnittreste/Papierschnitzel können einfach entfernt und entsorgt werden. Xerox ® Drucker D110/D125/D136 17-3 Benutzerhandbuch...

  • Seite 240: Steuerpult

    SquareFold Trimmer-Modul Steuerpult Das Steuerpult hat folgende Bestandteile: 1. Fehleranzeigen: Diese Anzeigen leuchten auf, wenn ein Fehler oder Stau in einem bestimmten Bereich des SquareFold Trimmer-Moduls auftritt. Diese Anzeige leuchtet auf, wenn bei der Broschürenausgabe im Ausgabebereich des Finishers ein Stau auftritt. Diese Anzeige leuchtet auf, wenn ein Stau im SquareFold-Bereich auftritt.

  • Seite 241: Squarefold-Optionen

    4. +1/Hoch/Hoch 1: Diese Einstellung kann verwendet werden, wenn der Rücken einer Broschüre einem höheren Druck ausgesetzt werden soll, nicht jedoch so hoch wie bei der +2-Einstellung. 5. Autom./Normal: Dies ist die Grundeinstellung und wird für die meisten Aufträge empfohlen. Xerox ® Drucker D110/D125/D136 17-5 Benutzerhandbuch...

  • Seite 242: Aufrufen Der Squarefold-Optionen

    SquareFold Trimmer-Modul 6. -1/Niedrig/Niedrig 1: Mit dieser Einstellung wird weniger Druck auf den Rücken der Broschüre ausgeübt. Je geringer der auf die Broschüre ausgeübte Druck, desto runder der Buchrücken. 7. -2/Niedriger/Niedrig 2: Diese Einstellung wird gewählt, wenn die fertige Broschüre aus höchstens fünf Seiten auf leichterem Papier (bis 100 g/m²) besteht.

  • Seite 243: Aufrufen Der Squarefold-Optionen Für Kopieraufträge

    4. In der Anzeige "Falzen" die Schaltfläche Einbruchfalz antippen. a) Satzweise falzen antippen. b) Zuschneiden/Pressen antippen, um die Funktion "SquareFold" (Pressen) aufzurufen. Trimmer-Funktion Die Trimmer-Funktion kann im Druckertreiber, am Steuerpult des Geräts oder auf dem Druckserver ausgewählt werden. Xerox ® Drucker D110/D125/D136 17-7 Benutzerhandbuch...

  • Seite 244: Trimmer-Optionen

    SquareFold Trimmer-Modul HINWEIS Die Trimmer-Funktion ist nur verfügbar, wenn das Gerät an einen Finisher mit Booklet Maker und an das SquareFold Trimmer-Modul angeschlossen ist. Trimmer-Optionen Wenn die Trimmer-Optionen verwendet werden, sind folgende Punkte in Betracht zu ziehen: • Broschüren, die aus dem SquareFold Trimmer-Modul ausgegeben werden, können Schnittreste/Papierschnitzel von der vorher zugeschnittenen Broschüre enthalten.

  • Seite 245: Richtlinien Für Das Zuschneiden

    210 x 297 mm 90 g/m² 297 x420 mm 210 x 297 mm 120 g/m² 305 x 458 mm 152 x 229 mm 120 g/m² 305 x 458 mm 152 x 229 mm 120 g/m² Xerox ® Drucker D110/D125/D136 17-9 Benutzerhandbuch...

  • Seite 246: Aufrufen Der Trimmer-Optionen

    SquareFold Trimmer-Modul Ungefähre Anzahl an Szenario- Broschürenfor- Papierge- Zuschneide- Seiten in Materialformat Nummer wicht (g/m²) einstellung fertigem (mm) Booklet 305 x 458 mm 152 x 229 mm 120 g/m² 305 x 458 mm 152 x 229 mm 105 g/m² 305 x 458 mm 152 x 229 mm 120 g/m²...

  • Seite 247: Hinweise Und Tipps

    2. Diese Broschüre wurde auf DIN A4-Papier gedruckt. Das Bild auf dem vorderen Deckblatt ist nach dem Zuschneiden abgeschnitten. Vor dem Drucken eines Broschüren-Druckauftrags muss dieser als Ganzes betrachtet werden, einschließlich der folgenden Erwägungen: • Welches Format soll die Broschüre haben? • Enthält die Broschüre Vollseitenbilder? Xerox ® Drucker D110/D125/D136 17-11 Benutzerhandbuch...

  • Seite 248: Tipps

    SquareFold Trimmer-Modul • Werden vorgedruckte Deckblätter mit Vollseitenbildern verwendet? • Wird die Broschüre zugeschnitten? • Müssen Vollseitenbilder verschoben werden, damit sie in die fertige Broschüre passen? Dies sind wichtige Fragen, die die Ausgabe der Broschürenaufträge beeinflussen können, insbesondere wenn Vollseitenbilder verwendet und die Kanten der Broschüre zugeschnitten werden sollen.

  • Seite 249: Staubehebung

    Stau gemeldet wird, das SquareFold Trimmer-Modul erneut überprüfen (Schritte 1 bis 8). 10. Gegebenenfalls den Finisher öffnen und den Papierweg auf Staus/Fehler untersuchen. 11. Die am Gerät angezeigten Anweisungen befolgen, um den Druckbetrieb wieder aufzunehmen. Xerox ® Drucker D110/D125/D136 17-13 Benutzerhandbuch...

  • Seite 250: Beseitigung Von E1/E2-Staus

    SquareFold Trimmer-Modul Beseitigung von E1/E2-Staus Mit dem folgenden Verfahren werden Staus behoben, wenn die LED E1 oder E2 auf dem Steuerpult des SquareFold Trimmer-Moduls aufleuchtet. 1. Sicherstellen, dass das Gerät nicht in Betrieb ist. Anschließend die Taste an der linken Abdeckung der Trimmer-Einheit drücken, um die Abdeckung zu öffnen.

  • Seite 251: Beheben Von E3-Staus

    Mit dem folgenden Verfahren werden Staus behoben, wenn die LED E3 auf dem Steuerpult des SquareFold Trimmer-Moduls aufleuchtet. 1. Sicherstellen, dass das Gerät nicht in Betrieb ist. Anschließend die Taste an der rechten Abdeckung der Trimmer-Einheit drücken, um die Abdeckung zu öffnen. Xerox ® Drucker D110/D125/D136 17-15 Benutzerhandbuch...

  • Seite 252: Fehlercodes

    SquareFold Trimmer-Modul 2. Gestautes Material entfernen. 3. Die rechte Abdeckung der Trimmer-Einheit schließen. Fehlercodes Bei einem Stau oder einem Fehler im SquareFold Trimmer-Modul wird auf der Bedienungsoberfläche des Geräts eine Stau- oder eine Fehlermeldung angezeigt. Die folgende Liste enthält die Fehlercodes des SquareFold Trimmer-Moduls und eine Liste zugehöriger Finisher-Fehlercodes.
  • Seite 253 2. Sämtliches Material und alle Papierreste aus den Staubeseitigungsbereichen entfernen. 3. Die oberen Abdeckungen des SquareFold Trimmer-Moduls schließen. 4. Den Zuschneiderabfallbehälter überprüfen: • Wenn er voll ist, muss er entleert und wieder in das SquareFold Trimmer-Modul eingesetzt werden. Xerox ® Drucker D110/D125/D136 17-17 Benutzerhandbuch...
  • Seite 254 SquareFold Trimmer-Modul • Wenn er teilweise herausgezogen ist, ihn vollständig einschieben. 5. Alle weiteren am Gerät angezeigten Anweisungen befolgen. 6. Wenn der Fehler weiterhin besteht, die vorherigen Schritte wiederholen. Wenn auch dies den Fehler nicht behebt, den Kundendienst hinzuziehen. 013-101 Ursache: Stau/Fehler am SquareFold Trimmer-Modul Lösung: Folgendermaßen vorgehen: 1.
  • Seite 255 4. Den Zuschneiderabfallbehälter überprüfen: • Wenn er voll ist, muss er entleert und wieder in das SquareFold Trimmer-Modul eingesetzt werden. • Wenn er teilweise herausgezogen ist, ihn vollständig einschieben. 5. Alle weiteren am Gerät angezeigten Anweisungen befolgen. Xerox ® Drucker D110/D125/D136 17-19 Benutzerhandbuch...
  • Seite 256 SquareFold Trimmer-Modul 6. Wenn der Fehler weiterhin besteht, die vorherigen Schritte wiederholen. Wenn auch dies den Fehler nicht behebt, den Kundendienst hinzuziehen. 013-106 Ursache: Stau/Fehler am SquareFold Trimmer-Modul Lösung: Folgendermaßen vorgehen: 1. Die oberen Abdeckungen auf beiden Seiten des SquareFold Trimmer-Moduls öffnen. 2.
  • Seite 257 Lösung: Folgendermaßen vorgehen: 1. Gerät aus- und wieder einschalten. 2. Wenn das Problem weiterhin besteht, den Kundendienst verständigen. 013-229 Ursache: Stau oder Kommunikationsfehler am SquareFold Trimmer-Modul Lösung: Folgendermaßen vorgehen: 1. Gerät aus- und wieder einschalten. Xerox ® Drucker D110/D125/D136 17-21 Benutzerhandbuch...
  • Seite 258 SquareFold Trimmer-Modul 2. Wenn das Problem weiterhin besteht, den Kundendienst verständigen. 013-230 Ursache: Stau oder Kommunikationsfehler am SquareFold Trimmer-Modul Lösung: Folgendermaßen vorgehen: 1. Gerät aus- und wieder einschalten. 2. Wenn das Problem weiterhin besteht, den Kundendienst verständigen. 013-231 Ursache: Stau oder Kommunikationsfehler am SquareFold Trimmer-Modul Lösung: Folgendermaßen vorgehen: 1.
  • Seite 259 013-242 Ursache: Stau oder Kommunikationsfehler am SquareFold Trimmer-Modul Lösung: Folgendermaßen vorgehen: 1. Gerät aus- und wieder einschalten. 2. Wenn das Problem weiterhin besteht, den Kundendienst verständigen. 013-243 Ursache: Stau oder Kommunikationsfehler am SquareFold Trimmer-Modul Xerox ® Drucker D110/D125/D136 17-23 Benutzerhandbuch...
  • Seite 260 SquareFold Trimmer-Modul Lösung: Folgendermaßen vorgehen: 1. Gerät aus- und wieder einschalten. 2. Wenn das Problem weiterhin besteht, den Kundendienst verständigen. 013-246 Ursache: Stau oder Kommunikationsfehler am SquareFold Trimmer-Modul Lösung: Folgendermaßen vorgehen: 1. Gerät aus- und wieder einschalten. 2. Wenn das Problem weiterhin besteht, den Kundendienst verständigen. 013-303 Ursache: Obere Abdeckung offen oder Stau/Fehler am SquareFold Trimmer-Modul Lösung: Folgendermaßen vorgehen:...
  • Seite 261 • Wenn er teilweise herausgezogen ist, ihn vollständig einschieben. 5. Alle weiteren am Gerät angezeigten Anweisungen befolgen. 6. Wenn der Fehler weiterhin besteht, die vorherigen Schritte wiederholen. Wenn auch dies den Fehler nicht behebt, den Kundendienst hinzuziehen. Xerox ® Drucker D110/D125/D136 17-25 Benutzerhandbuch...
  • Seite 262 SquareFold Trimmer-Modul 013-918 Ursache: Stau/Fehler am SquareFold Trimmer-Modul Lösung: Folgendermaßen vorgehen: 1. Die oberen Abdeckungen auf beiden Seiten des SquareFold Trimmer-Moduls öffnen. 2. Sämtliches Material und alle Papierreste aus den Staubeseitigungsbereichen entfernen. 3. Die oberen Abdeckungen des SquareFold Trimmer-Moduls schließen. 4.

  • Seite 263: Technische Daten

    • Broschüre mit 5 bis 20 Blatt (bis zu 80 bedruckte Seiten) mit 90 g/m² • Broschüre mit 5 bis 25 Blatt (bis zu 100 bedruckte Seiten) mit 80 g/m² Zuschneidemenge: 2 bis 20 mm, einstellbar in Schritten zu 0,1 mm Papiergewicht 60-220 g/m² (Grammatur) Xerox ® Drucker D110/D125/D136 17-27 Benutzerhandbuch...
  • Seite 264 SquareFold Trimmer-Modul 17-28 Benutzerhandbuch...

  • Seite 265: Standardfinisher Plus

    Light-Production-Systemen bis hin zu hochentwickelten Geräten, die andere physische und Kommunikationsschnittstellen einsetzen. Überblick HINWEIS Für den Standardfinisher Plus ist entweder das Schnittstellenmodul oder das Schnittstellenkühlmodul erforderlich (je nach Gerät und Konfiguration). Der Standardfinisher Plus besteht aus den folgenden zwei Modulen: 1. Finisher-Modul Xerox ® Drucker D110/D125/D136 18-1 Benutzerhandbuch...

  • Seite 266: Finisher-Modul

    Standardfinisher Plus 2. Finisher-Transport Druckausgaben werden vom Gerät (und dem optionalen Endverarbeitungsgerät, soweit vorhanden) an das Finisher-Modul geliefert. Der Finisher-Transport ist die Verbindungsstelle beim Transport des Papiers vom Finisher-Modul zum angebauten Fremdhersteller-Ausgabegerät. Der Finisher-Transport bewegt das Papier vom Finisher-Modul zu einem von drei Finisher-Transport-Ausgängen. Die Höhe des Papiereingangs des DFA-Geräts muss mit dem Finisher-Transport-Ausgang 1 oder 2 ausgerichtet werden.

  • Seite 267: Falzfunktion

    Wenn das Gerät mit dem Booklet Maker-Finisher und/oder dem C/Z-Falzgerät ausgestattet ist, kann die Ausgabe gefalzt werden. Die Ausdrucke werden einmal (Einbruchfalz) oder zweimal (Wickel- oder Leporellofalz) gefalzt. Die jeweilige Falzoption wird vom Druckertreiber aus gewählt. Xerox ® Drucker D110/D125/D136 18-3 Benutzerhandbuch...

  • Seite 268: Falttypen

    Standardfinisher Plus HINWEIS Zur Anwendung der Falzoption müssen die Dokumente mit der Schmalseite (SSZ) zugeführt werden. Dazu muss ein Behälter gewählt werden, der SSZ-Druckmaterial enthält. Falttypen WICHTIG Die Option "Einbruchfalz" ist nur in Verbindung mit dem Booklet Maker-Finisher verfügbar. Die Optionen "Wickelfalz" sowie "Z-Falz" sind nur in Verbindung mit dem C/Z-Falzgerät verfügbar.

  • Seite 269: Einlegen Von Papier/Registermaterial In Den Behälter 8/T1 (Zuschießeinheit)

    2. Materialführungen in der Mitte fassen und auf das gewünschte Format einstellen. 3. Material/Registermaterial einlegen und an der Behältervorderseite ausrichten. a) Wenn das Druckmaterial vorgedruckt ist, muss es mit der bedruckten Seite nach oben eingelegt werden. Xerox ® Drucker D110/D125/D136 18-5 Benutzerhandbuch...

  • Seite 270: Finisher-Transport

    Standardfinisher Plus b) Wenn es sich um Registermaterial handelt, die Seite mit dem Register als Führungskante einlegen (in Pfeilrichtung, siehe Abbildung oben). 4. In der Anzeige "Behältereigenschaften" die Behältereinstellungen für das Druckmaterialformat/-gewicht und die Druckmaterialart anpassen und ggf. die Rollneigungs- und Ausrichtungsoptionen aktivieren. Bei entsprechender Einstellung durch den Systemadministrator erscheint am Gerät u.

  • Seite 271: Finishertransport-Statusanzeigen

    Hier werden der Status des Finisher-Transports sowie die Stellen etwaiger Papierstaus angezeigt. Die folgende Tabelle enthält detaillierte Informationen über Lage LED-Farbe Status Grund Betriebsanzeige Grün Der Finisher-Transport ist eingeschaltet und arbeitet ordnungsgemäß. Der Finisher-Transport ist ausgeschaltet. Xerox ® Drucker D110/D125/D136 18-7 Benutzerhandbuch...

  • Seite 272: Standardfinisher Plus - Wartung

    Papierstau in Bereich 3 Bereich 4 Papierstau in Bereich 4 Standardfinisher Plus - Wartung Standardfinisher Plus - Verbrauchsmaterialien Xerox-Verbrauchsmaterialien, Papier und Bedruckstoffe können direkt von Xerox bezogen werden. Dazu unter www.xerox.com auf den Link "Kontakt" klicken, um Servicenummern/-kontaktinformationen anzuzeigen, oder "Zubehör" auswählen und Geräteinformationen (Produktfamilie, Modelltyp) eingeben oder auswählen.
  • Seite 273 2. Rechte Abdeckung auf dem Finisher öffnen. 3. Das Heftklammermagazin am Handgriff bei R1 greifen, anheben und herausziehen. 4. Die Positionen halten (siehe Pfeil) und das Heftklammermagazin aus der Einheit nehmen. 5. Ein neues Heftklammermagazin in die Einheit schieben. Xerox ® Drucker D110/D125/D136 18-9 Benutzerhandbuch...

  • Seite 274: Heftklammerabfallbehälter Im Finisher Ersetzen

    Standardfinisher Plus 6. Das Heftklammermagazin an der ursprünglichen Position im Finisher einsetzen. 7. Rechte Abdeckung auf dem Finisher schließen. HINWEIS Wird die vordere Abdeckung nicht ordnungsgemäß geschlossen, wird eine entsprechende Meldung angezeigt und der Gerätebetrieb ist nicht möglich. Heftklammerabfallbehälter im Finisher ersetzen Die Meldung, dass der Hefterabfallbehälter voll ist, wird angezeigt.
  • Seite 275 Zerlegte (gebrauchte) Behälter dürfen nicht an den Kundendienst zurückgegeben werden. 6. Den neuen Hefterabfallbehälter am Griff R5 anfassen und ins Gerät schieben. HINWEIS Zur Vermeidung von Verletzungen den Behälter nicht an der Oberseite halten. Xerox ® Drucker D110/D125/D136 18-11 Benutzerhandbuch...

  • Seite 276: Leeren Des Locherabfallbehälters

    Standardfinisher Plus 7. R5 eindrücken, bis der Verriegelungshebel einschnappt. 8. Rechte Abdeckung auf dem Finisher schließen. HINWEIS Wird die vordere Abdeckung nicht ordnungsgemäß geschlossen, wird eine entsprechende Meldung angezeigt und der Gerätebetrieb ist nicht möglich. Leeren des Locherabfallbehälters Wenn der Locherabfallbehälter geleert werden muss, wird auf der Benutzeroberfläche eine entsprechende Meldung angezeigt.
  • Seite 277 4. Den Behälter ordnungsgemäß leeren. 5. Leeren Behälter wieder ins Gerät einsetzen. 6. Rechte Abdeckung auf dem Finisher schließen. HINWEIS Wird die vordere Abdeckung nicht ordnungsgemäß geschlossen, wird eine entsprechende Meldung angezeigt und der Gerätebetrieb ist nicht möglich. Xerox ® Drucker D110/D125/D136 18-13 Benutzerhandbuch...

  • Seite 278: Störungsbeseitigung

    Standardfinisher Plus Störungsbeseitigung Papierstau im Finisher-Modul Materialstaus in Behälter 8/T1 (Zuschießeinheit) 1. Taste Abdeckung drücken. 2. Abdeckung 1e öffnen und das gestaute Material sowie das im Behälter eingelegte Papier vollständig entfernen. HINWEIS Darauf achten, dass keine Materialreste im Geräteinneren zurückbleiben. 3.

  • Seite 279: Papierstaus Im Bereich Hinter Der Linken Finishertür

    1. Sicherstellen, dass die Auftragsverarbeitung am Gerät abgeschlossen ist. 2. Linke Abdeckung des Finishers öffnen. 3. Hebel 1a absenken und Knopf 1c nach links drehen. Gestautes Material entfernen. HINWEIS Darauf achten, dass keine Materialreste im Geräteinneren zurückbleiben. Xerox ® Drucker D110/D125/D136 18-15 Benutzerhandbuch...
  • Seite 280 Standardfinisher Plus 4. Hebel 1a wieder in die Ausgangsposition bringen. 5. Linke Abdeckung des Finishers vollständig schließen. HINWEIS Wird die vordere Abdeckung nicht richtig geschlossen, ist kein Gerätebetrieb möglich. Papierstaus an Hebel 1d 1. Sicherstellen, dass die Auftragsverarbeitung am Gerät abgeschlossen ist. 2.
  • Seite 281 1. Sicherstellen, dass die Auftragsverarbeitung am Gerät abgeschlossen ist. 2. Linke Abdeckung des Finishers öffnen. 3. Hebel 1b nach rechts umlegen und das gestaute Papier entfernen. HINWEIS Darauf achten, dass keine Materialreste im Geräteinneren zurückbleiben. Xerox ® Drucker D110/D125/D136 18-17 Benutzerhandbuch...

  • Seite 282: Papierstaus Im Bereich Hinter Der Rechten Finishertür

    Standardfinisher Plus 4. Hebel 1b wieder in die Ausgangsposition bringen. 5. Linke Abdeckung des Finishers vollständig schließen. HINWEIS Wird die vordere Abdeckung nicht richtig geschlossen, ist kein Gerätebetrieb möglich. Papierstaus im Bereich hinter der rechten Finishertür Materialstaus an Hebel 3b und 3d TIPP Es muss immer sichergestellt werden, dass alle Papierstaus, einschließlich kleiner Papierfetzen, vor der Wiederaufnahme der Druckaufträge restlos behoben werden.
  • Seite 283 Papierstaus an Hebel 3e und Knopf 3c TIPP Es muss immer sichergestellt werden, dass alle Papierstaus, einschließlich kleiner Papierfetzen, vor der Wiederaufnahme der Druckaufträge restlos behoben werden. 1. Sicherstellen, dass die Auftragsverarbeitung am Gerät abgeschlossen ist. Xerox ® Drucker D110/D125/D136 18-19 Benutzerhandbuch...
  • Seite 284 Standardfinisher Plus 2. Rechte Abdeckung auf dem Finisher öffnen. 3. Hebel 3e umlegen und Knopf 3c drehen, gestautes Papier entfernen. HINWEIS Darauf achten, dass keine Materialreste im Geräteinneren zurückbleiben. 4. Hebel 3e wieder in die Ausgangsposition bringen. 5. Rechte Abdeckung auf dem Finisher schließen. HINWEIS Wird die vordere Abdeckung nicht ordnungsgemäß...
  • Seite 285 2. Rechte Abdeckung auf dem Finisher öffnen. 3. Hebel 3g umlegen und Knopf 3f drehen, gestautes Papier entfernen. HINWEIS Darauf achten, dass keine Materialreste im Geräteinneren zurückbleiben. 4. Hebel 3g wieder in die Ausgangsposition bringen. Xerox ® Drucker D110/D125/D136 18-21 Benutzerhandbuch...
  • Seite 286 Standardfinisher Plus 5. Rechte Abdeckung auf dem Finisher schließen. HINWEIS Wird die vordere Abdeckung nicht ordnungsgemäß geschlossen, wird eine entsprechende Meldung angezeigt und der Gerätebetrieb ist nicht möglich. Papierstaus an Hebel 4b und Knopf 3a TIPP Es muss immer sichergestellt werden, dass alle Papierstaus, einschließlich kleiner Papierfetzen, vor der Wiederaufnahme der Druckaufträge restlos behoben werden.

  • Seite 287: Papierstaus Am Optionalen C/Z-Falzgerät

    Papierstaus an Hebel 2a und Knopf 3a TIPP Es muss immer sichergestellt werden, dass alle Papierstaus, einschließlich kleiner Papierfetzen, vor der Wiederaufnahme der Druckaufträge restlos behoben werden. 1. Sicherstellen, dass die Auftragsverarbeitung am Gerät abgeschlossen ist. Xerox ® Drucker D110/D125/D136 18-23 Benutzerhandbuch...
  • Seite 288 Standardfinisher Plus 2. Rechte Abdeckung auf dem Finisher öffnen. 3. Hebel 2a umlegen und Knopf 3a drehen, gestautes Papier entfernen. HINWEIS Darauf achten, dass keine Materialreste im Geräteinneren zurückbleiben. 4. Hebel 2a in die ursprüngliche Position zurückbringen. 5. Rechte Abdeckung auf dem Finisher schließen. HINWEIS Wird die vordere Abdeckung nicht ordnungsgemäß...
  • Seite 289 2. Rechte Abdeckung auf dem Finisher öffnen. 3. Hebel 2b umlegen und Knopf 2c drehen, gestautes Papier entfernen. HINWEIS Darauf achten, dass keine Materialreste im Geräteinneren zurückbleiben. 4. Hebel 2b in die ursprüngliche Position zurückbringen. Xerox ® Drucker D110/D125/D136 18-25 Benutzerhandbuch...
  • Seite 290 Standardfinisher Plus 5. Rechte Abdeckung auf dem Finisher schließen. HINWEIS Wird die vordere Abdeckung nicht ordnungsgemäß geschlossen, wird eine entsprechende Meldung angezeigt und der Gerätebetrieb ist nicht möglich. Papierstaus an 2c, 2e, 2f und 2d TIPP Es muss immer sichergestellt werden, dass alle Papierstaus, einschließlich kleiner Papierfetzen, vor der Wiederaufnahme der Druckaufträge restlos behoben werden.
  • Seite 291 Papierstaus an 2d und Hebel 2g TIPP Es muss immer sichergestellt werden, dass alle Papierstaus, einschließlich kleiner Papierfetzen, vor der Wiederaufnahme der Druckaufträge restlos behoben werden. 1. Sicherstellen, dass die Auftragsverarbeitung am Gerät abgeschlossen ist. Xerox ® Drucker D110/D125/D136 18-27 Benutzerhandbuch...
  • Seite 292 Standardfinisher Plus 2. Rechte Abdeckung auf dem Finisher öffnen. 3. Das Falzausgabefach (2d) herausziehen, Hebel 2g umlegen und gestautes Material entfernen. HINWEIS Darauf achten, dass keine Materialreste im Geräteinneren zurückbleiben. 4. Den geöffneten Hebel (2g) in die Ausgangsstellung zurückstellen und das Ausgabefach (2d) schließen.

  • Seite 293: Papierstaus In Bereichen 4B Und 4C

    4. Die geöffneten Hebel (4b und 4c) in die Ausgangsposition zurückstellen. 5. Rechte Abdeckung auf dem Finisher schließen. HINWEIS Wird die vordere Abdeckung nicht ordnungsgemäß geschlossen, wird eine entsprechende Meldung angezeigt und der Gerätebetrieb ist nicht möglich. Xerox ® Drucker D110/D125/D136 18-29 Benutzerhandbuch...

  • Seite 294: Papierstaus Im Ausgabebereich Des Finishers

    Standardfinisher Plus Papierstaus im Ausgabebereich des Finishers TIPP Es muss immer sichergestellt werden, dass alle Papierstaus, einschließlich kleiner Papierfetzen, vor der Wiederaufnahme der Druckaufträge restlos behoben werden. In diesem Abschnitt wird die Staubeseitigung in folgenden Bereichen erläutert: • Papierstaus in der oberen Ausgabe des Finishers •...

  • Seite 295: Papierstau Im Finisher-Transport

    Wird die vordere Abdeckung nicht richtig geschlossen, ist kein Gerätebetrieb möglich. Papierstau im Finisher-Transport Papierstaus in Bereich 1 Die Staubeseitigungsmethode hängt von der Position des gestauten Papiers ab. Stau nach den Anweisungen auf dem Display beseitigen. Xerox ® Drucker D110/D125/D136 18-31 Benutzerhandbuch...
  • Seite 296 Standardfinisher Plus TIPP Es muss immer sichergestellt werden, dass alle Papierstaus, einschließlich kleiner Papierfetzen, vor der Wiederaufnahme der Druckaufträge restlos behoben werden. Ist das Material gerissen, sicherstellen, dass keine Papierreste im Finisher-Transport verbleiben. 1. Die Vordertür des Endverarbeitungstransports öffnen. 2. Den grünen Griff 1 fassen und sanft abwärts ziehen. 3.
  • Seite 297 4. Falls erforderlich den grünen Knopf in die angezeigte Richtung drehen, um alles gestaute Papier in diesem Bereich zu entfernen. 5. Den grünen Griff 2 in die Ausgangsposition zurückbringen. 6. Die Vordertür des Finisher-Transports schließen. Xerox ® Drucker D110/D125/D136 18-33 Benutzerhandbuch...
  • Seite 298 Standardfinisher Plus 7. Sicherstellen, dass die Papierstauanzeige von der Statusanzeige des Finisher-Transports gelöscht wird. 8. Mittels der auf der Benutzeroberfläche angezeigten Anweisungen den Druck wieder aufnehmen. Papierstaus in Bereich 3 Die Staubeseitigungsmethode hängt von der Position des gestauten Papiers ab. Stau nach den Anweisungen auf dem Display beseitigen.
  • Seite 299 2. Den grünen Griff 4 fassen und sanft abwärts ziehen. 3. Gestautes Material entfernen. 4. Den Bereich zwischen dem Ausgang des Finisher-Transports und dem Eingang des Fremdherstellergeräts auf gestautes Papier überprüfen und dieses entfernen. Xerox ® Drucker D110/D125/D136 18-35 Benutzerhandbuch...

  • Seite 300: Hefterfehler

    Standardfinisher Plus 5. Den grünen Griff 4 in die Ausgangsposition zurückbringen. 6. Die Vordertür des Finisher-Transports schließen. 7. Sicherstellen, dass die Papierstauanzeige von der Statusanzeige des Finisher-Transports gelöscht wird. 8. Mittels der auf der Benutzeroberfläche angezeigten Anweisungen den Druck wieder aufnehmen.

  • Seite 301: Heftklammerstau Im Standard-Heftklammermagazin

    3. Das Heftklammermagazin am Handgriff bei R1 greifen, anheben und herausziehen. 4. Finisher nach verbleibenden Heftklammern absuchen und diese ggf. entfernen. 5. Heftklammermagazin öffnen und die gestaute Heftklammer entfernen. GEFAHR Beim Entfernen der gestauten Heftklammern vorsichtig vorgehen, um Verletzungen zu vermeiden. Xerox ® Drucker D110/D125/D136 18-37 Benutzerhandbuch...

  • Seite 302: Standardfinisher Plus-Fehlercodes

    Standardfinisher Plus-Fehlercodes Finisher-Modul - Fehlercodes Wenn ein Fehler auftritt, der nicht in der folgenden Tabelle enthalten ist oder nach Ausführung der vorgegebenen Lösung weiterhin besteht, ist der Xerox Kundendienst zu verständigen. 013-108 Ursache: Der Eingangssensor im Finisher-Transport wurde nicht innerhalb eines vorgegebenen Zeitraums aktiviert.
  • Seite 303 • Tritt der Fehler weiterhin auf, an den Kundendienst wenden. Finishermodul-Fehlercodes Wenn ein Fehler auftritt, der nicht in der folgenden Tabelle enthalten ist oder nach Ausführung der vorgegebenen Lösung weiterhin besteht, ist der Xerox Kundendienst zu verständigen. 051-100 Ursache: Druckmaterialstau Xerox ®...
  • Seite 304 Standardfinisher Plus Lösung: Folgendermaßen vorgehen: • Die Papierwege im Finisher-Modul und -Transport auf Hindernisse untersuchen und diese ggf. entfernen. • Gerät bei Bedarf aus- und wieder einschalten und ggf. den Druckauftrag neu senden bzw. drucken. • Tritt der Fehler weiterhin auf, an den Kundendienst wenden. 051-101 Ursache: Druckmaterialstau Lösung: Folgendermaßen vorgehen:...
  • Seite 305 • Gerät bei Bedarf aus- und wieder einschalten und ggf. den Druckauftrag neu senden bzw. drucken. • Tritt der Fehler weiterhin auf, an den Kundendienst wenden. 051-109 Ursache: Druckmaterialstau Lösung: Folgendermaßen vorgehen: • Die Papierwege im Finisher-Modul und -Transport auf Hindernisse untersuchen und diese ggf. entfernen. Xerox ® Drucker D110/D125/D136 18-41 Benutzerhandbuch...
  • Seite 306 Standardfinisher Plus • Gerät bei Bedarf aus- und wieder einschalten und ggf. den Druckauftrag neu senden bzw. drucken. • Tritt der Fehler weiterhin auf, an den Kundendienst wenden. 051-110 Ursache: Druckmaterialstau Lösung: Folgendermaßen vorgehen: • Die Papierwege im Finisher-Modul und -Transport auf Hindernisse untersuchen und diese ggf.

  • Seite 307: Fremdhersteller-Dfa - Fehlercodes

    Die folgende Tabelle enthält die Fehlercodes, die einen Stau oder Fehler im angeschlossenen DFA-Gerät eines Drittherstellers anzeigen. Wenn ein Fehler auftritt, der nicht in der folgenden Tabelle enthalten ist oder nach Ausführung der vorgegebenen Lösung weiterhin besteht, ist der Xerox Kundendienst zu verständigen. 051-910 Ursache: Entweder ist das DFA-Gerät nicht bereit oder ein anderer Fehler ist darin...
  • Seite 308 Standardfinisher Plus Lösung: Die mit dem DFA-Gerät gelieferte Benutzerdokumentation einsehen und den Anleitungen zur Beseitigung des Fehlers und/oder zum Auffüllen des aufgebrauchten Verbrauchsmaterials folgen. 051-913 Ursache: Papierstau im DFA-Gerät Lösung: Folgendermaßen vorgehen: • Die mit dem DFA-Gerät gelieferte Benutzerdokumentation einsehen und den Anleitungen zur Beseitigung des Fehlers folgen.

  • Seite 309: Technische Daten

    • Oberes Ausgabefach: 55 350 g/m² • Mittleres Staplerfach: 55-300 g/m² • Booklet-Behälter (nur optionaler Booklet Maker-Finisher): Mittenbindung 64-300 g/m² Mittenfalz 60-105 g/m² • Optionales C/Z-Falzausgabefach: 64-90 g/m² Anlieferung an unterstütztes DFA-Gerät eines Drittherstellers: 55 350 g/m² Xerox ® Drucker D110/D125/D136 18-45 Benutzerhandbuch...
  • Seite 310 Standardfinisher Plus Element Spezifikation Fassungsvermögen • Oberes Ausgabefach: 500 Blatt • Stapler- (mittlerer) Behälter: 2000 Blatt, 200 Sätze* • Booklet-Behälter (nur optionaler Booklet Maker-Finisher): 20 Sätze** • Optionales C/Z-Falzausgabefach: Mindestens 30 Blatt *Bei Anwendung nur von A4 SSZ, B5 SSZ, 8,5 x 11 Zoll SSZ, 7,5 x 10,5 Zoll SSZ.
