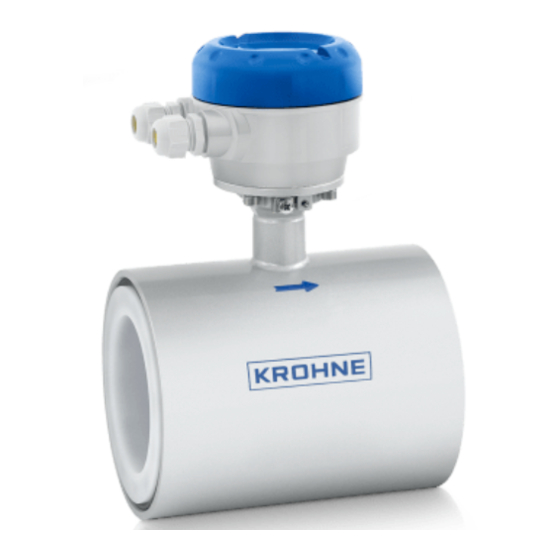

Magnetisch-induktiver Messwertaufnehmer in
Sandwichbauweise
Die Dokumentation ist nur komplett in Kombination mit der entsprechenden
Dokumentation des Messumformers.
© KROHNE 06/2014 - 4001323903 - HB OPTIFLUX 1000 R03 de
Handbuch
Handbuch
Handbuch
Handbuch
Inhaltsverzeichnis
loading

Verwandte Anleitungen für KROHNE OPTIFLUX 1000

Inhaltszusammenfassung für KROHNE OPTIFLUX 1000

  • Seite 1 OPTIFLUX 1000 OPTIFLUX 1000 OPTIFLUX 1000 OPTIFLUX 1000 Handbuch Handbuch Handbuch Handbuch Magnetisch-induktiver Messwertaufnehmer in Sandwichbauweise Die Dokumentation ist nur komplett in Kombination mit der entsprechenden Dokumentation des Messumformers. © KROHNE 06/2014 - 4001323903 - HB OPTIFLUX 1000 R03 de...
  • Seite 2 IMPRESSUM ::::::::::::::::::::::::::::::::::::::: Alle Rechte vorbehalten. Jegliche Vervielfältigung dieser Dokumentation, gleich nach welchem Verfahren, ist ohne vorherige schriftliche Genehmigung durch die KROHNE Messtechnik GmbH, auch auszugsweise untersagt. Änderungen ohne vorherige Ankündigungen bleiben vorbehalten. Copyright 2014 by KROHNE Messtechnik GmbH - Ludwig-Krohne-Str. 5 - 47058 Duisburg (Deutschland) www.krohne.com...

  • Seite 3: Inhaltsverzeichnis

    3.7 Befestigung........................18 3.7.1 Anzugsmomente und Drücke ....................18 4 Elektrische Anschlüsse 4.1 Sicherheitshinweise ....................... 20 4.2 Erdung ..........................20 4.3 Virtuelle reference für....................21 4.4 Anschlussdiagramme..................... 21 5 Service 06/2014 - 4001323903 - HB OPTIFLUX 1000 R03 de www.krohne.com...
  • Seite 4 5.3.2 Formular (Kopiervorlage) zur Rücksendung eines Geräts ..........23 5.4 Entsorgung ........................23 6 Technische Daten 6.1 Messprinzip ........................24 6.2 Technische Daten ......................25 6.3 Messgenauigkeit......................29 6.4 Abmessungen und Gewichte..................30 7 Notizen www.krohne.com 06/2014 - 4001323903 - HB OPTIFLUX 1000 R03 de...

  • Seite 5: Sicherheitshinweise

    • EMV-Richtlinie 2004/108/EG in Verbindung mit EN 61326-1: 2006 • Niederspannungsrichtlinie 2006/95/EG in Verbindung mit EN 61010-1: 2010 • Druckgeräterichtlinie 97/23/EG Der Hersteller bescheinigt die erfolgreiche Prüfung durch das Anbringen des CE-Zeichens. 06/2014 - 4001323903 - HB OPTIFLUX 1000 R03 de www.krohne.com...

  • Seite 6: Sicherheitshinweise Des Herstellers

    Der Hersteller behält sich das Recht vor, den Inhalt der Dokumente, einschließlich dieses Haftungsausschlusses, in jeder Weise und zu jedem Zeitpunkt, gleich aus welchem Grund, unangekündigt zu ändern und ist in keiner Weise für mögliche Folgen derartiger Änderungen haftbar. www.krohne.com 06/2014 - 4001323903 - HB OPTIFLUX 1000 R03 de...

  • Seite 7: Produkthaftung Und Garantie

    Dieses Dokument hilft Ihnen, die Betriebsbedingungen so einzurichten, dass der sichere und effiziente Einsatz des Geräts gewährleistet ist. Außerdem sind im Dokument besonders zu berücksichtigende Punkte und Sicherheitsvorkehrungen beschrieben, die jeweils in Verbindung mit den nachfolgenden Symbolen erscheinen. 06/2014 - 4001323903 - HB OPTIFLUX 1000 R03 de www.krohne.com...

  • Seite 8: Sicherheitszeichen Und Verwendete Symbole

    1.4 Sicherheitshinweise für den Betreiber WARNUNG! Dieses Gerät darf nur durch entsprechend ausgebildetes und autorisiertes Personal installiert, in Betrieb genommen, bedient und gewartet werden. Darüber hinaus sind die nationalen Vorschriften für Arbeitssicherheit einzuhalten. www.krohne.com 06/2014 - 4001323903 - HB OPTIFLUX 1000 R03 de...

  • Seite 9: Gerätebeschreibung

    5 Armaturenmaterial (Gummi-Zentrierhülsen). Optional: Schraubenbolzen und Muttern 6 Signalleitung (nur für getrennte Ausführungen) 7 Erdungsringe (optional) INFORMATION! Montagematerial und Werkzeug sind nicht Bestandteil des Lieferumfangs. Verwenden Sie Montagematerial und Werkzeug entsprechend den gültigen Arbeitsschutz- und Sicherheitsvorschriften. 06/2014 - 4001323903 - HB OPTIFLUX 1000 R03 de www.krohne.com...

  • Seite 10: Gerätebeschreibung

    2 Getrennte Ausführung (DN50...150) 3 Kompakt-Ausführung mit IFC 300 Messumformer 4 Kompakt-Ausführung mit IFC 100 (0°) Messumformer 5 Kompakt-Ausführung mit IFC 100 (45°) Messumformer 6 Kompakt-Ausführung mit IFC 050 (10°) Messumformer www.krohne.com 06/2014 - 4001323903 - HB OPTIFLUX 1000 R03 de...

  • Seite 11: Typschild

    Zusätzliche Informationen (u. a. die korrekte Spannungsversorgung) finden Sie in der Dokumentation des Messumformers. 1 Name und Adresse des Herstellers 2 Typenbezeichnung des Durchflussmessgeräts und CE-Zeichen mit der (den) Nummer(n) der benannten Stelle(n) 3 Kalibrierdaten 4 DGRL-Daten 06/2014 - 4001323903 - HB OPTIFLUX 1000 R03 de www.krohne.com...

  • Seite 12: Installation

    • Das Messgerät nicht am Messumformergehäuse anheben. • Benutzen Sie keine Transportketten. • Verwenden Sie Tragriemen für den Transport des Geräts. Legen Sie diese um beide Prozessanschlüsse. Abbildung 3-1: Transport www.krohne.com 06/2014 - 4001323903 - HB OPTIFLUX 1000 R03 de...

  • Seite 13: Anforderungen Vor Der Installation

    Setzen Sie den Messumformer keinen starken Schwingungen aus. Die • Durchflussmessgeräte sind auf Schwingungspegel gemäß IEC 68-2-64 geprüft. 3.5.1 Schwingungen Abbildung 3-2: Schwingungen vermeiden 3.5.2 Magnetfeld Abbildung 3-3: Magnetfelder vermeiden 06/2014 - 4001323903 - HB OPTIFLUX 1000 R03 de www.krohne.com...

  • Seite 14: Einbaubedingungen

    Abbildung 3-5: 2- und 3-dimensional gebogene Krümmer vor dem Durchflussmessgerät 1 2-dimensional gebogene Krümmer: ≥ 5 DN, 3-dimensionale Krümmer: ≥ 10 DN 3.6.3 T-Stück Abbildung 3-6: Abstand hinter einem T-Stück 1 ≥ 10 DN www.krohne.com 06/2014 - 4001323903 - HB OPTIFLUX 1000 R03 de...

  • Seite 15: Krümmer

    Abbildung 3-7: Installation in Krümmerrohren Abbildung 3-8: Installation in Krümmerrohren VORSICHT! Vermeiden Sie ein Leerlaufen oder eine Teilfüllung des Durchfluss-Messwertaufnehmers. 3.6.5 Freier Ein- bzw. Auslauf Abbildung 3-9: Installation vor einem freien Auslauf 06/2014 - 4001323903 - HB OPTIFLUX 1000 R03 de www.krohne.com...

  • Seite 16: Flanschversatz

    VORSICHT! Max. zulässiger Versatz der Flanschflächen: ≤ 0,5mm / 0,02 ¨ Abbildung 3-10: Flanschversatz 3.6.7 Pumpe Abbildung 3-11: Installation nach einer Pumpe 3.6.8 Regelventil Abbildung 3-12: Installation vor einem Regelventil www.krohne.com 06/2014 - 4001323903 - HB OPTIFLUX 1000 R03 de...

  • Seite 17: Entlüftungs- Und Vakuumkräfte

    INSTALLATION OPTIFLUX 1000 3.6.9 Entlüftungs- und Vakuumkräfte Abbildung 3-13: Entlüftung 1 ≥ 5 m 2 Entlüftungspunkt Abbildung 3-14: Unterdruck 1 ≥ 5 m 3.6.10 Einbaulage 06/2014 - 4001323903 - HB OPTIFLUX 1000 R03 de www.krohne.com...

  • Seite 18: Befestigung

    • Schritt 1: ca. 50% des in der Tabelle angegebenen max. Drehmoments. • Schritt 2: ca. 80% des in der Tabelle angegebenen max. Drehmoments. • Schritt 3: 100% des in der Tabelle angegebenen max. Drehmoments. www.krohne.com 06/2014 - 4001323903 - HB OPTIFLUX 1000 R03 de...
  • Seite 19 Dichtungswerkstoff, Schmierstoffe etc.) ab, die nicht in der Kontrolle des Herstellers liegen. Die Werte sollten daher nur als Richtwerte betrachtet werden. VORSICHT! Die Drücke gelten bei 20 C / 68 • ° ° Bei höheren Temperaturen gelten die Druckstufen gemäß ASME B16.5 • 06/2014 - 4001323903 - HB OPTIFLUX 1000 R03 de www.krohne.com...

  • Seite 20: Elektrische Anschlüsse

    Das Gerät muss vorschriftsmäßig geerdet sein, um das Bedienpersonal vor elektrischem Schlag zu schützen. Abbildung 4-1: Erdung 1 Metallrohrleitungen, nicht innenbeschichtet. Erdung ohne Erdungsringe! 2 Innenbeschichtete Metallrohrleitungen und nichtleitende Rohrleitungen. Erdung mit Erdungsringen! Abbildung 4-2: Erdungsring Nummer 1 www.krohne.com 06/2014 - 4001323903 - HB OPTIFLUX 1000 R03 de...

  • Seite 21: Virtuelle Reference Für

    • Größe: ≥ DN10 • Elektrische Leitfähigkeit: ≥ 200 µS/cm • Elektrodenkabel: max. 50m / 164 ft, Typ DS 4.4 Anschlussdiagramme INFORMATION! Die Anschlussdiagramme sind in der Dokumentation des betreffenden Messumformers enthalten. 06/2014 - 4001323903 - HB OPTIFLUX 1000 R03 de www.krohne.com...

  • Seite 22: Service

    Hohlräume frei von gefährlichen Substanzen sind. dem Gerät eine Bescheinigung beigefügt werden, mit der bestätigt wird, dass der Umgang • mit dem Gerät sicher ist und in der das verwendete Produkt benannt wird. www.krohne.com 06/2014 - 4001323903 - HB OPTIFLUX 1000 R03 de...

  • Seite 23: Formular (Kopiervorlage) Zur Rücksendung Eines Geräts

    Wir bestätigen hiermit, dass bei der Rücklieferung dieses Messgeräts keine Gefahr für Menschen und Umwelt durch Messstoffreste besteht! Datum: Unterschrift: Stempel: 5.4 Entsorgung VORSICHT! Für die Entsorgung sind die landesspezifischen Vorschriften einzuhalten. 06/2014 - 4001323903 - HB OPTIFLUX 1000 R03 de www.krohne.com...

  • Seite 24: Technische Daten

    Signalspannung, filtert diese und wandelt sie anschließend in Signale zur Durchflusszählung, Aufzeichnung und Ausgangsverarbeitung um. Abbildung 6-1: Messprinzip 1 Induzierte Spannung (proportional zur Durchflussgeschwindigkeit) 2 Elektroden 3 Magnetfeld 4 Erregerspule www.krohne.com 06/2014 - 4001323903 - HB OPTIFLUX 1000 R03 de...

  • Seite 25: Technische Daten

    IFC 300: bis 0.3% des Messwerts ± 2 mm/s Der maximale Messfehler hängt vom den Installationsbedingungen ab. Für detaillierter Informationen. siehe Messgenauigkeit auf Seite 29 Wiederholbarkeit ±0,1% vom MW, min. 1 mm/s Kalibrierung 2-Punkt-Kalibrierung durch direkten Volumenvergleich 06/2014 - 4001323903 - HB OPTIFLUX 1000 R03 de www.krohne.com...
  • Seite 26 Vorwärts und rückwärts Der Pfeil am Messwertaufnehmer zeigt die positive Durchflussrichtung an. ≥ 5 DN Einlaufstrecke ≥ 2 DN Auslaufstrecke Abmessungen und Detaillierte Informationen. siehe Abmessungen und Gewichte auf Seite 30. Gewichte www.krohne.com 06/2014 - 4001323903 - HB OPTIFLUX 1000 R03 de...
  • Seite 27 Max. Länge: 600 m / 1950 ft (abhängig von elektrischer Leitfähigkeit und Messwertaufnehmer Ausführung). Ausführliche Informationen über die E/A-Optionen einschließlich Datenströme und Protokolle finden Sie im technischen Datenblatt für den jeweiligen Messumformer. 06/2014 - 4001323903 - HB OPTIFLUX 1000 R03 de www.krohne.com...

  • Seite 28: Zulassungen Und Zertifizierungen

    = 20 - 2000 Hz, Effektivwert (RMS) = 4,5 g, t = 30 min Sicherheitszulassungen Sicherheitszulassungen Sicherheitszulassungen Sicherheitszulassungen CSA OL Gültig für IFC 100 C/W und IFC 300 C/F/W Messumformer www.krohne.com 06/2014 - 4001323903 - HB OPTIFLUX 1000 R03 de...

  • Seite 29: Messgenauigkeit

    0,5% vom MW über 0,5 m/s unter 0,5 m/s; Abweichung ± 2,5 mm/s DN10...150 / 3/8...6" IFC 100 0,4% vom MW + 1 mm/s DN10...150 / 3/8...6" IFC 300 0,3% vom MW + 2 mm/s 06/2014 - 4001323903 - HB OPTIFLUX 1000 R03 de www.krohne.com...

  • Seite 30: Abmessungen Und Gewichte

    IFC 100 (45 IFC 100 (45°) ) ) ) IFC 100 (45 IFC 100 (45 b = 161 mm / 6,3" c = 184 mm / 2,7" Gesamthöhe = H + a www.krohne.com 06/2014 - 4001323903 - HB OPTIFLUX 1000 R03 de...
  • Seite 31 2,68 5,39 1,85 ½" 1" 2,13 5,79 1½" 3,07 6,38 3,23 2" 3,94 5,94 3,98 3" 5,91 7,08 5,12 12,6 4" 7,87 8,15 6,14 23,1 6" 7,87 10,67 8,62 33,1 06/2014 - 4001323903 - HB OPTIFLUX 1000 R03 de www.krohne.com...

  • Seite 32: Notizen
