Geräteübersicht

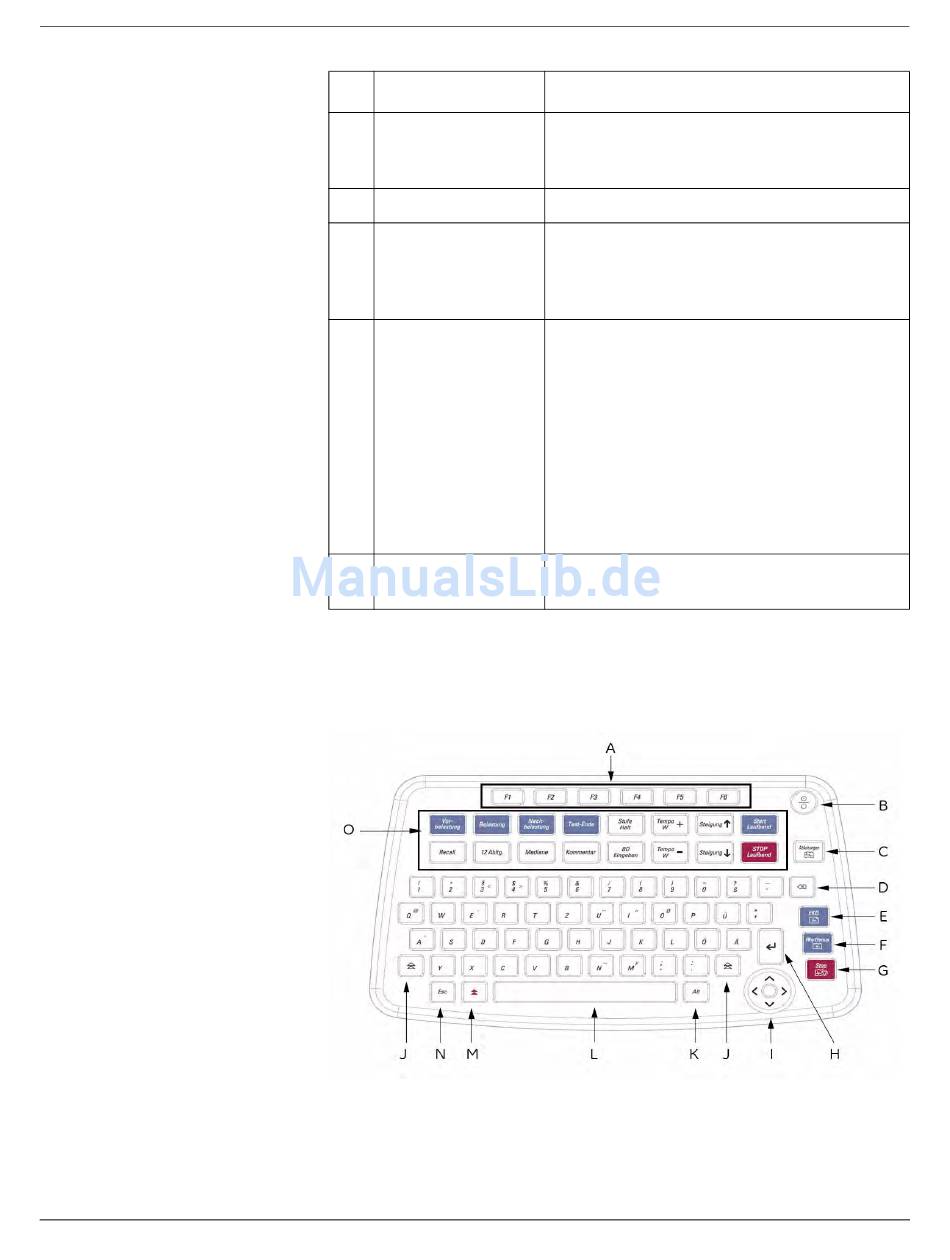

Tastaturanordnung
2-4
Name
F
USB-Anschluss
G
LAN-Anschluss
H
SD-Kartensteckplatz
I
Anschluss für externen
Videomonitor
J
Äquipotential-
Erdungsstutzen
Ihre Tastatur kann von dieser Abbildung geringfügig abweichen.
MAC™ 1600
Beschreibung
Standardmäßiger Universal Serial Bus-Anschluss für
USB-Geräte, z. B. das optionale Barcode-Lesegerät
oder die externe USB-Tastatur.
RJ45-Netzwerkanschluss.
Secure Digital-Kartensteckplatz. Stecken Sie die Karte
wie auf dem Symbol gezeigt ein. Das MAC 1600-
System unterstützt nur SD-Karten, die für die FAT- oder
FAT16-Dateisysteme formatiert wurden.
Standardmäßiger 15-poliger VGA-Anschluss für einen
externen Monitor. Schließen Sie einen für den
medizinischen Einsatz zugelassenen VGA CRT- oder
VGA-kompatiblen LCD-Bildschirm an.
HINWEIS
Die MAC 1600-Anzeigeauflösung beträgt 800 x
480 Pixel. Aufgrund der unterschiedlichen
Seitenverhältnisse kann das Bild auf manchen
LCD-Monitoren verzerrt erscheinen. Lesen Sie die
Betriebsanleitung für den LCD-Monitor.
Zum Anschließen nicht geerdeter Peripheriegeräte, um
den Potenzialausgleich zu gewährleisten.
002
2028451-246A
