nubert ATM Bedienungsanleitung Seite 8

Technische Daten ATM Modul
Eigenschaften und Messwerte
Funktion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Aktive Lautsprecherentzerrung mit Signalquellenumschaltung
Eingänge, Anzahl . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Cinch, 3 x L/R
Ausgänge, Anzahl . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Cinch, 1 x L/R
Einstellbereich MID/HIGH - Regler . . . . . . . . . . . . . . . . . . . . ± 7 dB bei 20 kHz
Einstellbereich BASS/EQ - Regler . . . . . . . . . . . . . . . . . . . . 0 bis +15 dB (genauer Wert und Mittenfrequenz modellabhängig)
Frequenzgang
(MID/HIGH = Linear, BASS/EQ = Off) . . . . . . . . . . . . . . . . . bis > 110 kHz (-3 dB, untere Grenzfrequenz modellabhängig)
max. Ein-/Ausgangspegel . . . . . . . . . . . . . . . . . . . . . . . . . . . 22 dBu entspr. 9,8 Veff
Verstärkung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 dB (intern auf -10 dB umschaltbar)
Dynamikumfang (S/N) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 124 dB
Klirrfaktor THD+N . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . -102 dB (0,00079%) bei 1 kHz, 0 dBu (775 mVeff)
Einschaltschwelle bei „Auto On" . . . . . . . . . . . . . . . . . . . . . . 0,2 mVeff bei 1 kHz
Abschaltzeit bei „Auto On" . . . . . . . . . . . . . . . . . . . . . . . . . . ca. 2 min
Allgemeines
Stromversorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ± 15 VDC
Stromaufnahme, Normalbetrieb . . . . . . . . . . . . . . . . . . . . . . max. +102 / -83 mA
Stromaufnahme, Standby . . . . . . . . . . . . . . . . . . . . . . . . . . . +30 / -1 mA
Gesamtabmessungen B x H x T: . . . . . . . . . . . . . . . . . . . . . 109 x 50 x 190 mm
Gewicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,56 kg
Steckernetzteil
Stromversorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85 - 240 VAC 50/60 Hz
Ausgangsspannungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ± 15 VDC stabilisiert
Leistungsaufnahme im Leerlauf (Modul "aus") . . . . . . . . . . . 0,3 W
Abmessungen B x H x T: . . . . . . . . . . . . . . . . . . . . . . . . . . . 58 x 106 x 50 mm (ca. 86 mm mit Stecker)
Gewicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 151 g

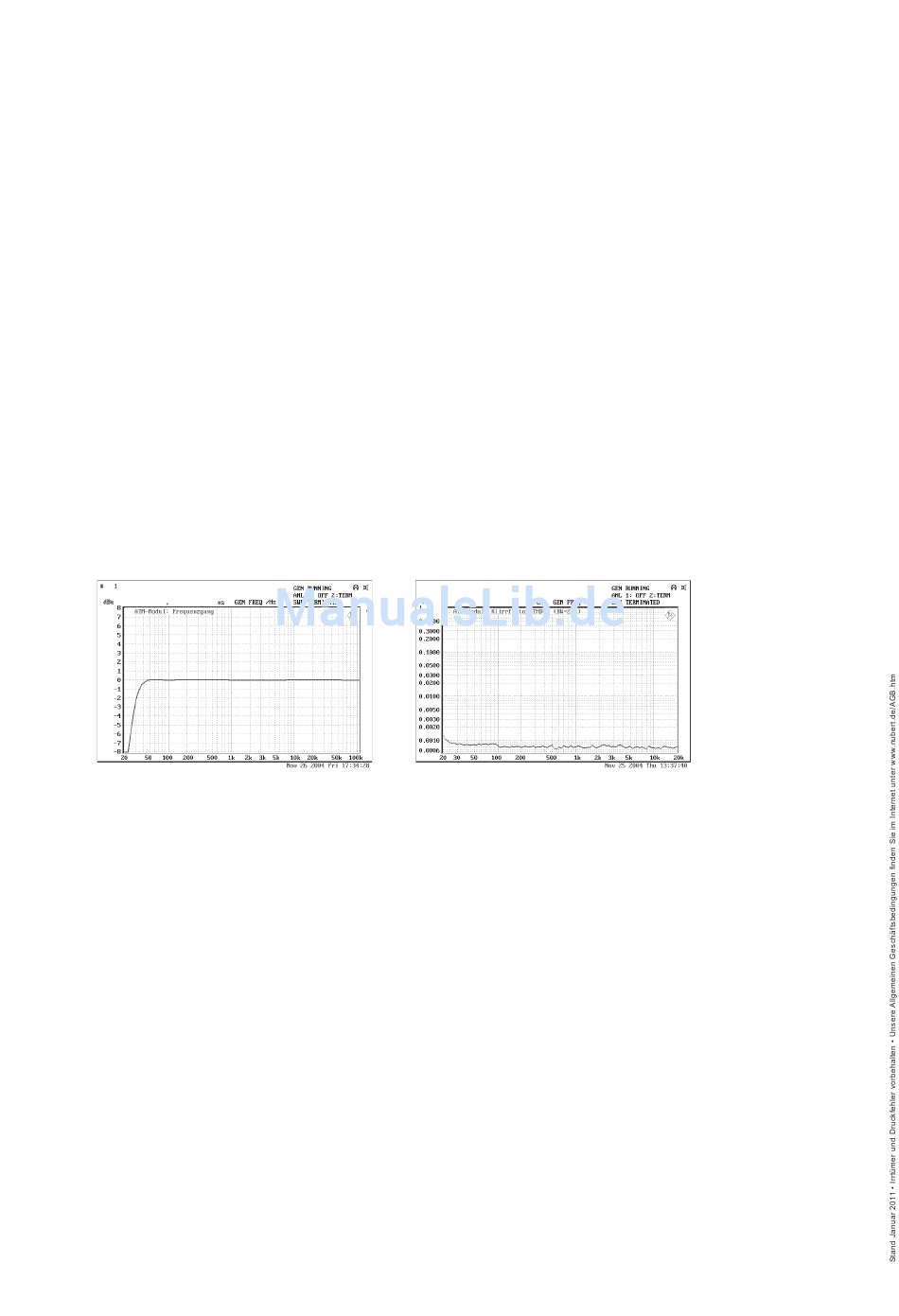

Gerätemessung ATM Modul ohne Lautsprecher
(Rohde & Schwarz Audio Analyzer UPD (Regler MID / HIGH in Stellung „Linear", BASS/EQ in Stellung „Off")
Frequenzgang des ATM-Moduls Verzerrungen (Klirrfaktor) THD+N des ATM-Moduls
