Anschluss an einen Vollverstärker (Vor- und Endstufe sind nicht trennbar)
Achten Sie bitte darauf, dass alle beteiligten elektrischen Komponenten ausgeschaltet sind.
Bei dieser Anschlussvariante werden die Quellgeräte an den Eingangsbuchsen des ATM Moduls angeschlossen!
Sie können bis zu drei Hochpegelquellen wie beispielsweise CD-Spieler, DVD-Spieler, Tuner und Sat-Receiver gleichzei-
tig an das ATM Modul anschließen. Verbinden Sie die Quellgeräte mit Hilfe von Stereo-Cinch-Kabeln mit den Eingängen
IN 1, IN 2 und IN 3 am ATM Modul.
Achtung: Ein Plattenspieler ohne eigenen Phono-Vorverstärker kann nicht am ATM Modul betrieben werden.
Verbinden Sie nun den Ausgang OUT des ATM Moduls mit einem Hochpegel-Eingang (z.B. CD- oder AUX-Eingang)
Ihres Verstärkers.
Achten Sie dabei bitte auf die korrekte Verbindung der linken (L) und rechten (R) Kanäle und den festen Sitz der
Stecker.

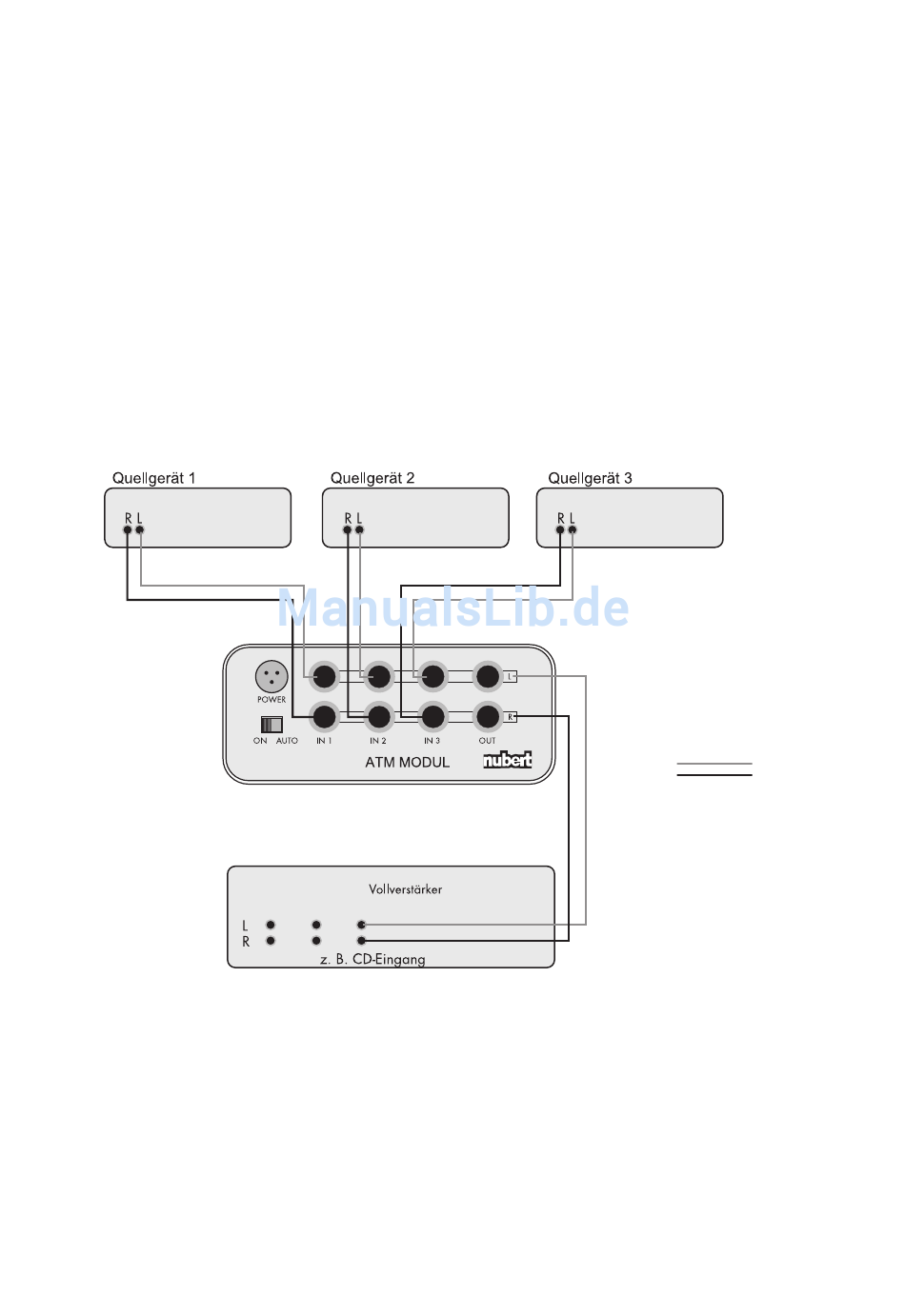

Abb 3.: ATM Modul an einem Vollverstärker ohne trennbare Vor- und Endstufe
Bitte beachten: Manche CD- oder DVD-Player können bei Vollaussteuerung der CD bis zu 2 Volt (eff.) liefern. Wenn nun ein voll ausgesteuer-
tes Bass-Signal mit dem ATM Modul in EQ-Stellung „Mitte" (also um ca. 10 dB) angehoben wird, entspricht das etwa einer Verdreifachung des
Spannungswertes. Beim Einsatz des ATM Moduls zwischen CD-Player und Verstärker-Eingang – oder auch beim Einschleifen in den „Tape-
Monitor" – kann es dabei ganz selten zu einer Übersteuerung der Vorstufe des verwendeten Verstärkers kommen. Das äußert sich durch hörbare
Verzerrungen bei bassintensiver Musik. Für diesen Sonderfall bieten wir eine Lösung zur Dämpfung des Ausgangssignals an. Die Mitarbeiter
unserer gebührenfreien Hotline (0800 - 68 23 780) helfen Ihnen gerne weiter.
4
L
R
Ein Linienpaar mit
einer schwarzen und
grauen Linie steht in
den Abbildungen für
ein Stereo­Cinch­Kabel.
