nubert ATM Bedienungsanleitung Seite 3

Anschluss an einen Vollverstärker mit trennbarer Vor- und Endstufe
Achten Sie bitte darauf, dass alle beteiligten elektrischen Komponenten ausgeschaltet sind.
Trennen Sie die Vorstufe und Endstufe des Vollverstärkers wie in der Bedienungsanleitung angegeben. Bei dieser
Anschlussvariante bleiben die Quellgeräte wie CD-Player, DVD-Player, Tuner etc. an den Eingangsbuchsen des
Vollverstärkers angeschlossen!
Nachdem Sie Vor- und Endstufe getrennt haben, können Sie das ATM Modul und den Verstärker mit Hilfe der zwei
beiliegenden Cinch-Kabel anschließen.
Verbinden Sie dazu den Vorverstärker-Ausgang des Verstärkers (meistens mit Pre Out bezeichnet) mit dem Eingang
IN 1 des ATM Moduls.
Danach verbinden Sie den Ausgang OUT des ATM Moduls mit dem Endstufen-Eingang des Verstärkers (meistens mit
Main In bezeichnet).
Achten Sie dabei bitte auf die korrekte Verbindung der linken (L) und rechten (R) Kanäle und den festen Sitz der
Stecker.
Achtung! Wenn Sie das ATM
Modul über Pre Out / Main In
einschleifen, dürfen am ATM
Modul keine Quellgeräte ange­
schlossen sein.

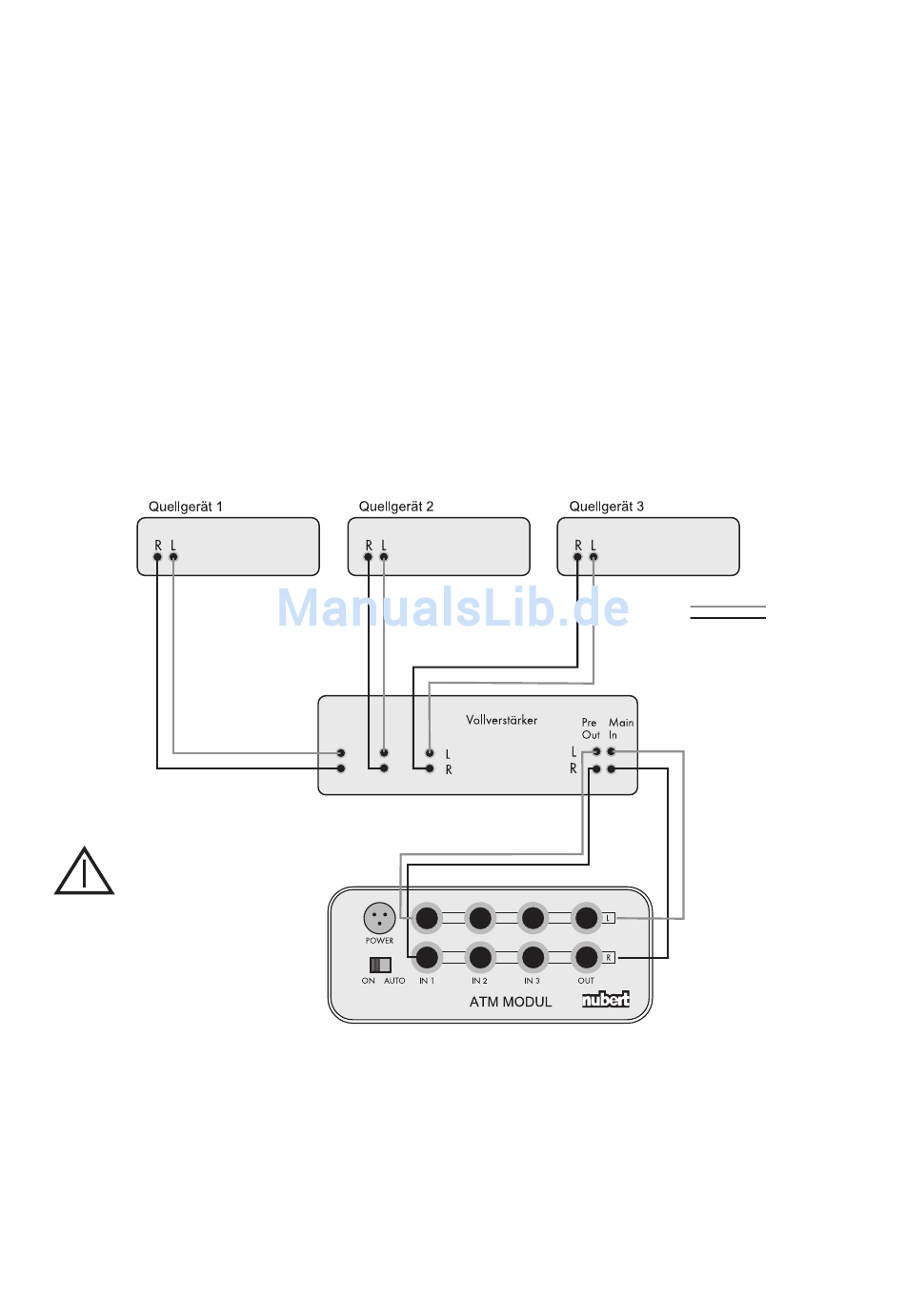

Abb. 2: ATM Modul an einem Vollverstärker mit trennbarer Vor- und Endstufe
1) Der Anschluss eines ATM Moduls an eine Vorverstärker / Endverstärkerkombination entspricht dem Anschluss auf dieser Seite.
1)
3
L
R
Ein Linienpaar mit einer
schwarzen und grau­
en Linie steht in den
Abbildungen für ein
Stereo­Cinch­Kabel.
