nubert ATM Bedienungsanleitung Seite 5

Anschluss an einen Vollverstärker mit TAPE MONITOR-Funktion
Achten Sie bitte darauf, dass alle beteiligten elektrischen Komponenten ausgeschaltet sind.
Bei dieser Anschlussvariante, in der das ATM Modul über die TAPE IN / TAPE OUT Buchsen des Vollverstärkers einge-
schleift wird, sind die Quellgeräte wie CD-Player, DVD-Player, Tuner etc. über die Eingangsbuchsen am Vollverstärker
angeschlossen. So können Sie auch weiterhin die Quellgeräte über die Fernbedienung (soweit vorhanden) des
Vollverstärkers umschalten.
Verbinden Sie den Ausgang OUT am ATM Modul mit dem Eingang TAPE IN (Play) am Vollverstärker und den Eingang
IN 1 am ATM Modul mit dem Ausgang TAPE OUT (Rec).
Das vom ATM Modul veränderte Signal hören Sie nur dann, wenn Sie die Tape-Monitor-Funktion am Verstärker aktiviert
haben. (Bitte beachten Sie dazu die Angaben in der Bedienungsanleitung Ihres Verstärkers)
Achten Sie dabei bitte auf die korrekte Verbindung der linken (L) und rechten (R) Kanäle und den festen Sitz der
Stecker.
Achtung! Wenn Sie das
ATM Modul über TAPE IN
/ TAPE OUT einschleifen,
dürfen am ATM Modul
keine Quellgeräte ange­
schlossen sein.

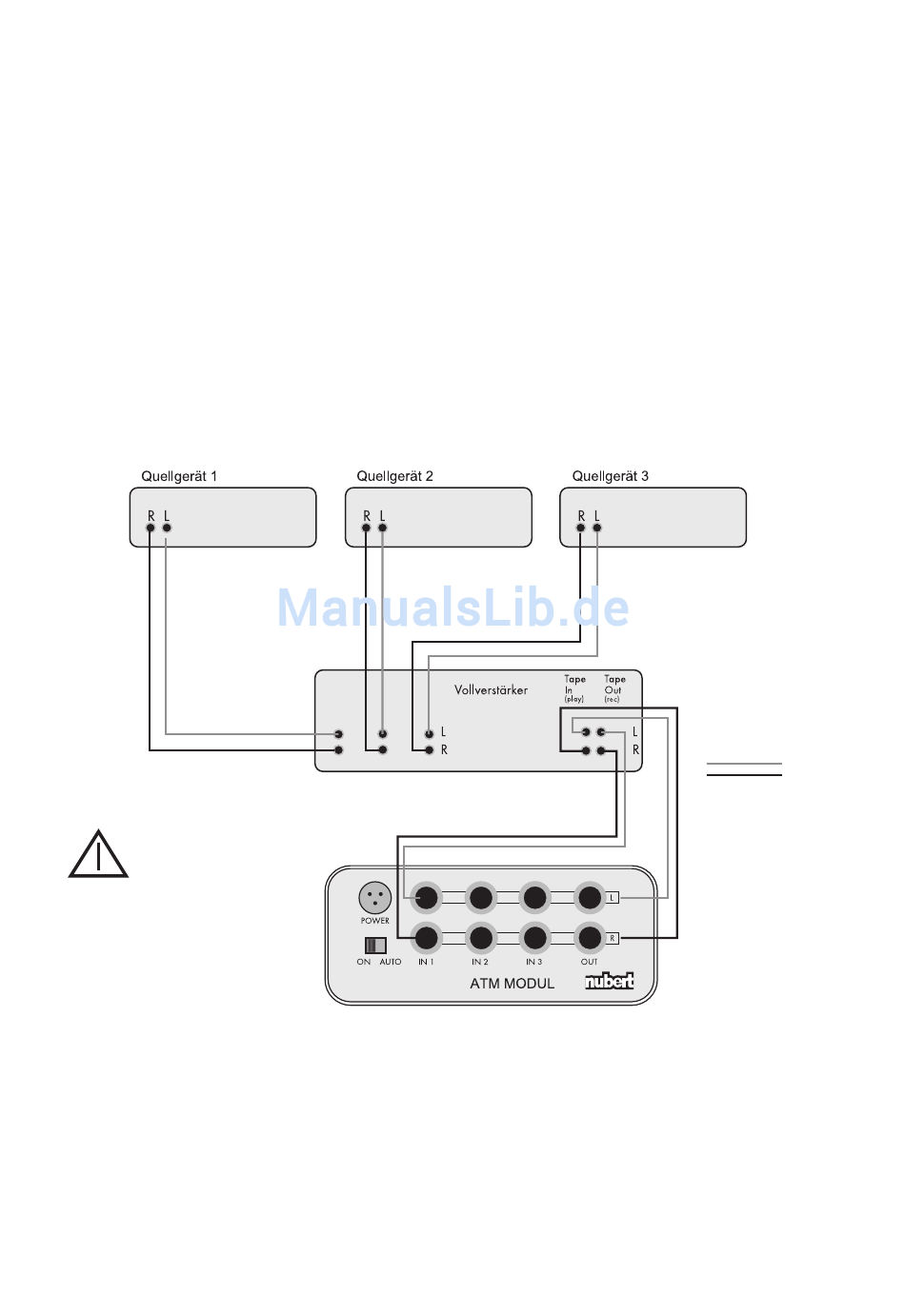

Abb. 4: ATM Modul an einem Vollverstärker mit TAPE MONITOR-Funktion
5
L
R
Ein Linienpaar mit einer
schwarzen und grau­
en Linie steht in den
Abbildungen für ein
Stereo­Cinch­Kabel.
