Regler BASS/EQ zur Basserweiterung
Der Regler BASS/EQ dient der Erweiterung der Basstiefe und
der Anhebung des Basspegels.
In Position OFF ist der Regler akustisch wirkungslos. In Stellung
LINEAR ist die Wiedergabe des Bassbereichs optimal erwei-
tert und optimal linearisiert. Ihre Nubert-Box verfügt jetzt über
den Tiefgang und das Bassvolumen eines gut konstruierten,
wesentlich größeren Lautsprechers (s. a. Abb. 9). Drehen Sie
den Regler BASS/EQ in Richtung OFF, strahlt die Box diesen
Bereich in Abhängigkeit von der Reglerstellung leiser ab.
Im Bereich zwischen LINEAR und MAX steigern Sie kontinuier-
lich den Bass-Pegel. Dies kann dann sehr sinnvoll sein, wenn
Sie leise Musik hören, da das Gehör auf leise Bässe wesentlich
unsensibler reagiert als auf einen gleich laut abgestrahlten
Mitteltonbereich.
Regler MID/HIGH für den Mittel-Hochtonbereich
Der Regler MID/HIGH beeinflusst die Wiedergabe des Mittel-
Hochtonbereichs.
In Position LINEAR wird der Mittel-Hochtonbereich nicht beein-
flusst. Wenn Sie den Regler nach links in Richtung MIN drehen,
senken Sie den Mittel-Hochtonbereich bis maximal 7 dB ab.
In der entgegengesetzten Richtung heben Sie den Mittel-
Hochtonbereich bis maximal 7 dB an (s. a. Abb. 10). Diese
Werte gelten für 20 kHz.
Der Regler MID/HIGH des ATM Moduls verhält sich nicht wie
konventionelle Klangregler. Diese heben den Frequenzgang
in einem relativ schmalen Bereich einfach nur an oder sen-
ken ihn ab. Die Folge ist im Grunde dieselbe wie bei einer
schlecht abgestimmten Box: Der Frequenzgang wird regelrecht
verbogen und der Klang unharmonisch. Das ATM Modul geht
dagegen wesentlich konsequenter vor: Statt einer punktuellen
Anhebung oder Absenkung des Frequenzgangs lässt es diesen
ab zirka 50 Hz kontinuierlich ansteigen oder abfallen. Damit
bleiben der tonale Grundcharakter der Box und die Harmonie
des Klangbilds perfekt erhalten.
Wirkungsweise des ATM Moduls am
Beispiel eines Nubert-Kompaktlautsprechers

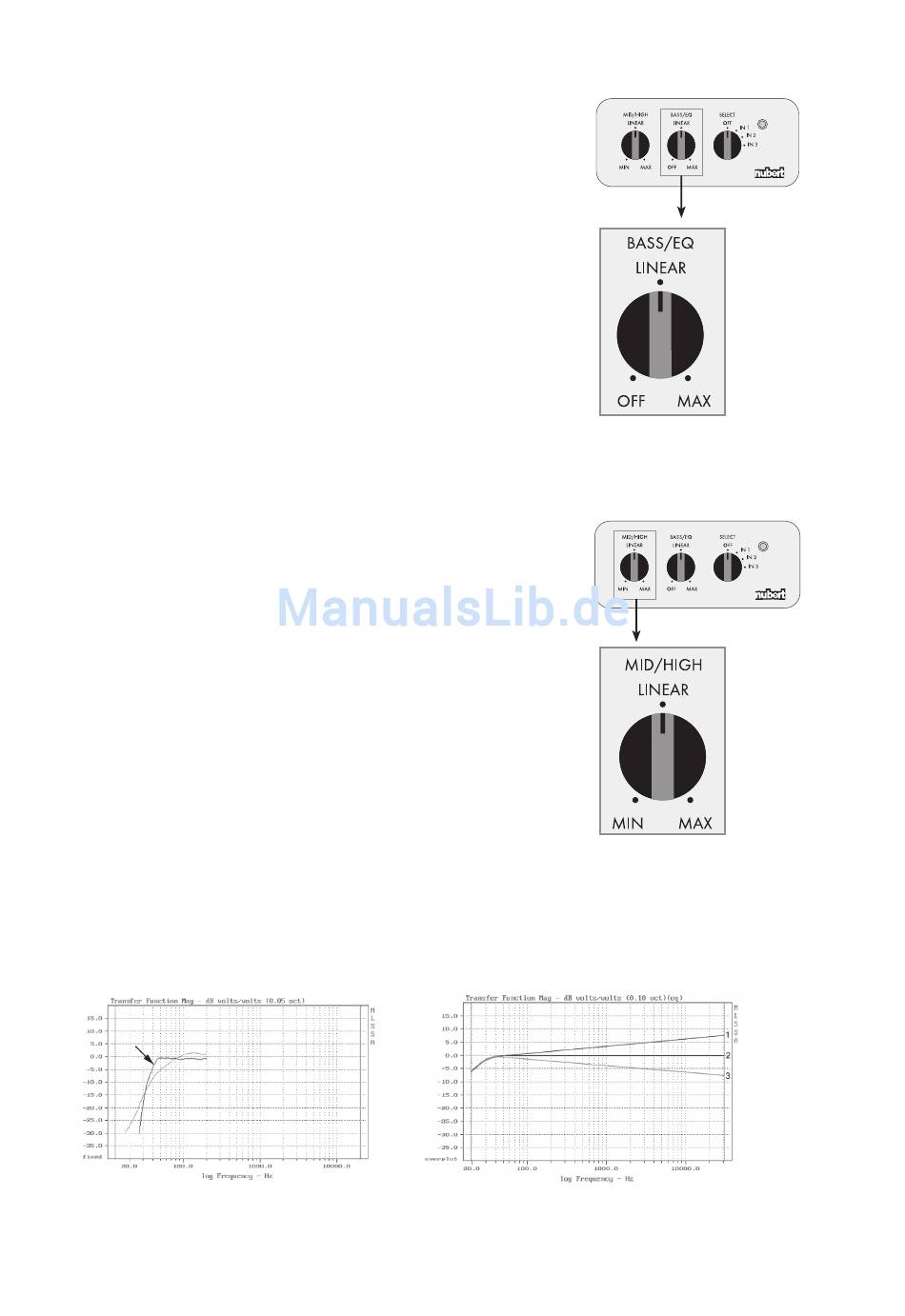

Abb. 9: Messdiagramm BASS/EQ
Die mit dem Pfeil gekennzeichnete Kurve zeigt die
Erweiterung des Bassbereichs durch das ATM Modul.
Die dünne Linie entspricht dem Frequenzgangverlauf
ohne ATM Modul.
Abb. 7: Regler BASS/EQ
Abb. 8: Regler MID/HIGH
Abb. 10: Messdiagramm MID/HIGH
Kurve 1 zeigt den Frequenzgangverlauf in Stellung MAX,
Kurve 2 in Stellung LINEAR,
Kurve 3 in Stellung MIN.
