Hinweise
Anlage befüllen und entlüften
Zum besseren Füllen der Anlage kann das Rückschlag-
ventil im Kesselvorlauf manuell geöffnet werden. Dazu
ist der Schraubenschlitz (Abb. 1, Pos. 2) am Rück-
schlagventil in senkrechte Stellung zu drehen. Es ist
darauf zu achten, dass die Kugelhähne im Vor- (Abb. 1,
Pos. 4) und Rücklauf (Abb. 1, Pos. 3) geöffnet sind!
ANWENDERHINWEIS
Nach dem Füllen und Entlüften ist der
Schraubenschlitz wieder in die waage-
rechte Stellung zu drehen.
(Betriebsstellung
Mischer - Handbetrieb (HSM)
! Kunststoffschrauben im Wärmeschutz des HS/HSM
lösen.
! Blende abnehmen.
! Vordere Teile des Wärmeschutzes abnehmen.
! Durch Drücken und Drehen des Knopfes am
Mischermotor die gewünschte Temperatur einstel-
len.
Bei Handbetrieb ist die Bedienungsanleitung des Regel-
gerätes zu beachten.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Montageanleitung Heizkreis-Anschluss-Set HS/HSM mit EMS • Ausgabe 03/2004
„Z")
Rücklauf
1
3
ZU
AUF

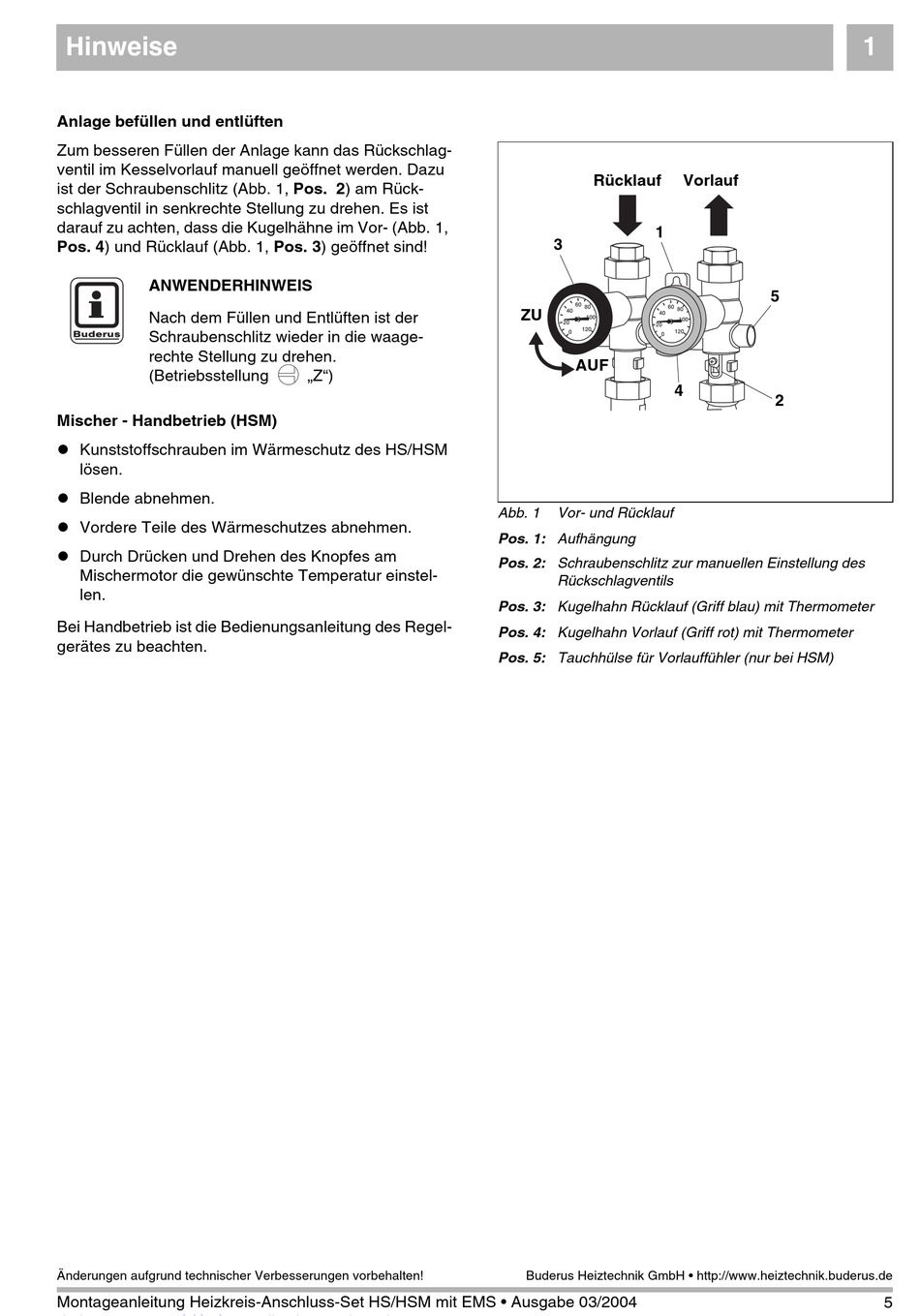

Abb. 1
Vor- und Rücklauf
Pos. 1: Aufhängung
Pos. 2: Schraubenschlitz zur manuellen Einstellung des
Rückschlagventils
Pos. 3: Kugelhahn Rücklauf (Griff blau) mit Thermometer
Pos. 4: Kugelhahn Vorlauf (Griff rot) mit Thermometer
Pos. 5: Tauchhülse für Vorlauffühler (nur bei HSM)
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
Vorlauf
5
4
2
1
5
