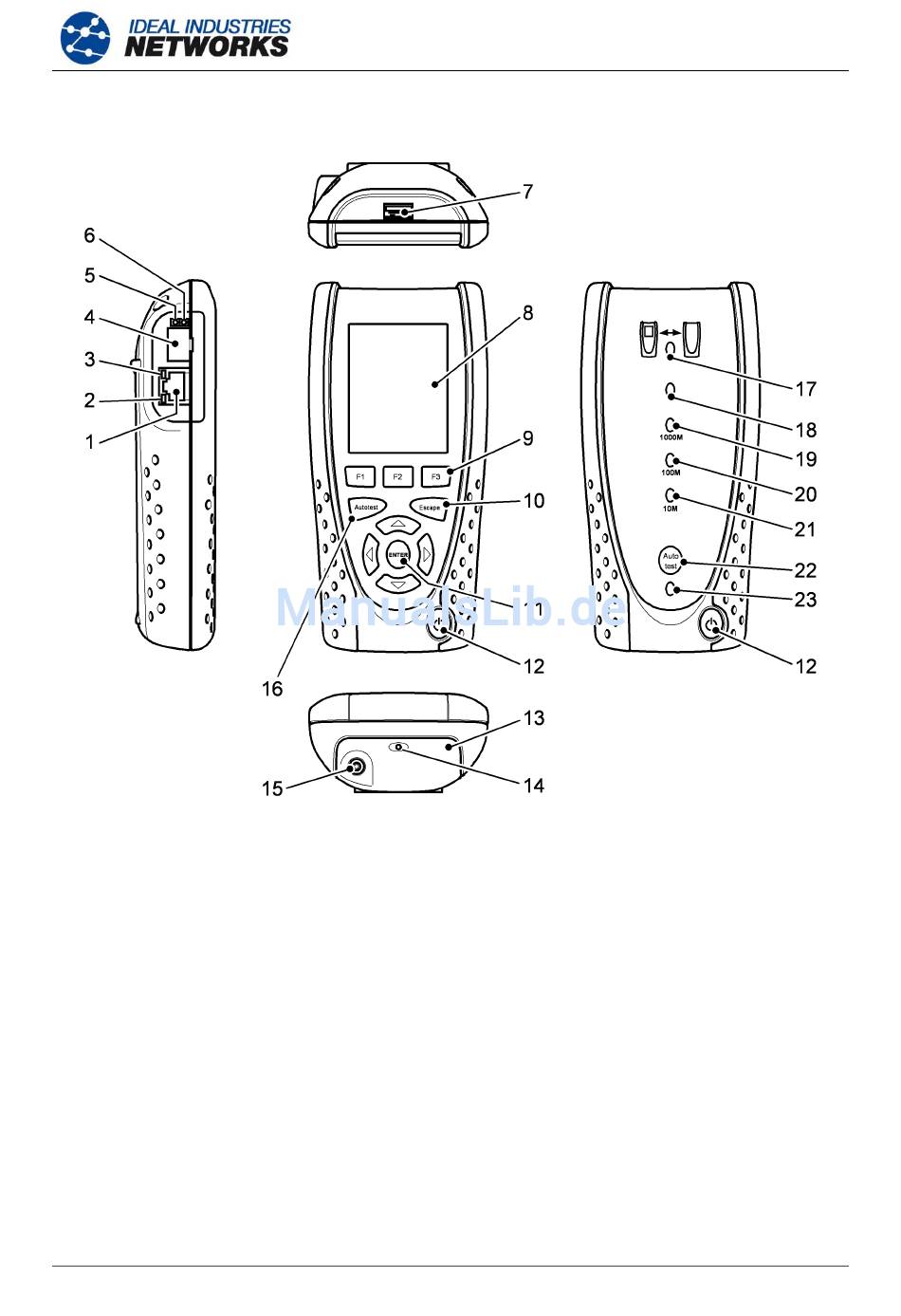

Bedienelemente, Anzeigen und Ports
RJ45-Buchse
1
LED - RJ45-Aktivität
2
LED - RJ45-Link
3
1
Optischer Port (SFP)
4
1
LED - optische Aktivität
5
1
LED - optischer Link
6
USB-Port
7
LCD-Farbdisplay
8
1
Abb. 4 4, 5 & 6 – nur SignalTEK II FO.
2
Abb. 4 13 optionales Leistungsmodul.
Hinweis: Ober-, Unterseite und die linke Seite sind bei beiden Geräten identisch.
156812 Ausgabe 2
Seite 8
Abb. 4
Funktionstasten F1 bis F3
9
Escape-Taste
10
Cursor- und ENTER-Tasten
11
EIN-/AUS-Taste
12
2
Leistungsmodul
13
2
LED - Ladegerät
14
2
Gleichstromanschluss (DC-
15
Eingang)
Autotest-Taste
16
17
LED - Link
LED – Status
18
19
LED - 1000 Mb/s Übertragungsrate
20
LED - 100 Mb/s Übertragungsrate
21
LED - 10 Mb/s Übertragungsrate
22
Remote-Autotest-Taste
23
Leistungs-LED
Bedienungsanleitung
SignalTEK II
