Einführung
Das SignalTEK II besteht aus zwei Handteilen und einer Reihe von Standardaccessoires. Alle Teile
werden in einem halbstarren Etui geliefert.
Es sind zwei Modelle verfügbar: SignalTEK II und SignalTEK II FO. Beide Modelle können die gleichen
Tests durchführen. Das SignalTEK II verfügt über RJ45-Konnektivität; das SignalTEK II FO kann über
eine RJ45- oder Glasfaserverbindung angeschlossen werden.

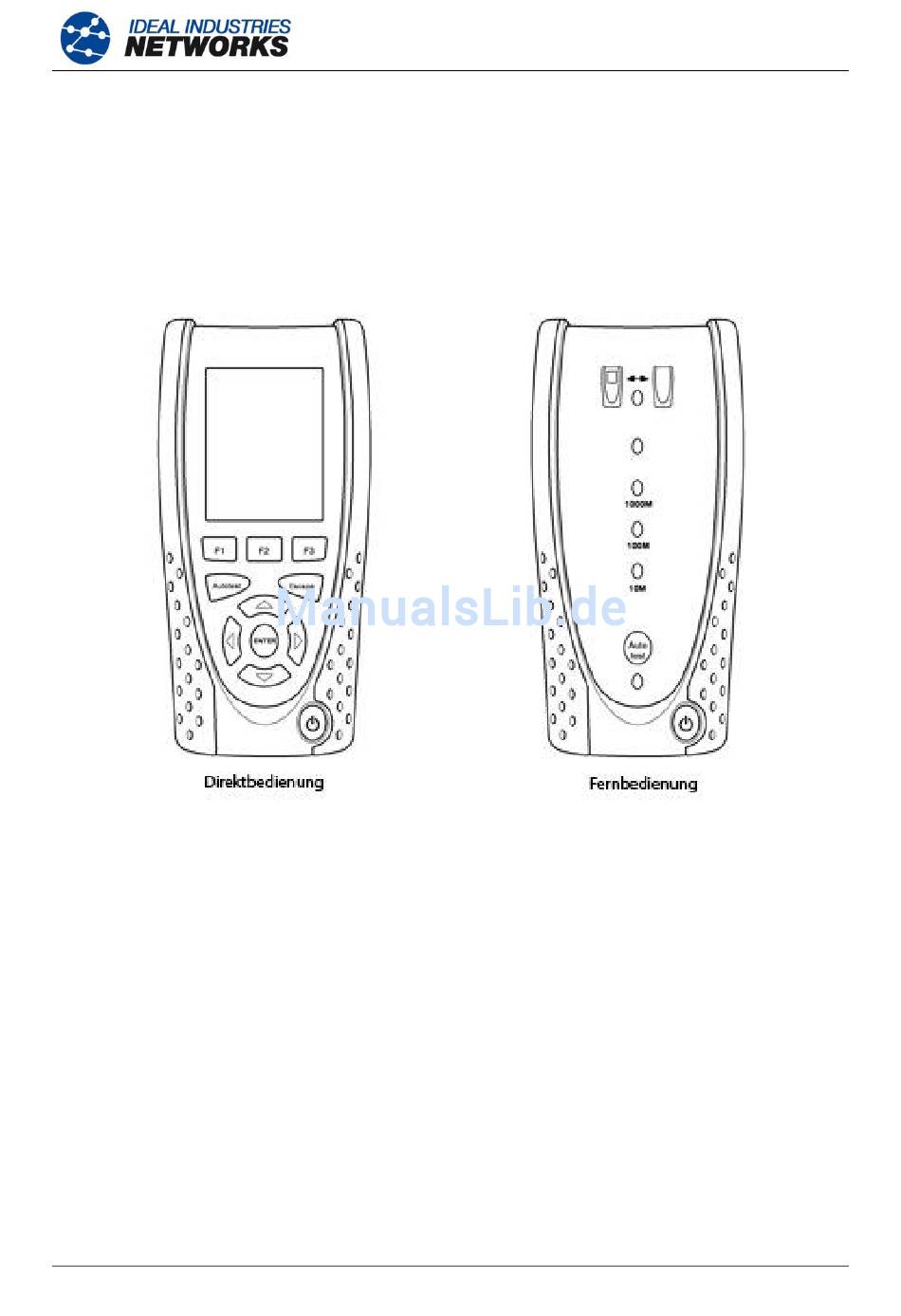

Abb. 1 Komponenten des SignalTEK II
Das Display-Handgerät ist das Terminal, von dem aus alle Tests ausgeführt und auf dem sie gespeichert
werden. Das Remote-Handgerät ist ein Loopback-Terminal für Leistungstests. Das Display-Handgerät
und Remote-Handgerät sind gekoppelt. Wenn beide Geräte an das gleiche Netzwerk angeschlossen
werden, findet das Display-Handgerät das zugehörige Remote-Handgerät, mit dem es gekoppelt ist, und
ignoriert dabei andere SignalTEK II Remote-Geräte, die u. U. ebenfalls an das gleiche Netzwerk
angeschlossen sind.
Das Display-Handgerät kann separat für Verdrahtungstests bei Kupfer-Netzwerkkabeln verwendet
werden. Bei direktem Kabelanschluss beider Geräte können Verdrahtungs- und Kabelleistungstests
durchgeführt werden. Ist das Display-Handgerät an ein Netzwerk angeschlossen, kann es zur
Durchführung einer Reihe von IP-Tests verwendet werden. Sind sowohl das Display- als auch das
Remote-Handgerät an ein aktives Netzwerk angeschlossen, sind sowohl IP-Tests als auch Netzwerk-
Leistungstests möglich.
Diese Anleitung beschreibt den Betrieb und die Funktionsweise des SignalTEK II FO. Wenn Sie mit dem
SignalTEK II arbeiten, ignorieren Sie bitte alle Verweise auf Glasfaserkabel.
156812 Ausgabe 2
SignalTEK II
Seite 4
Bedienungsanleitung
