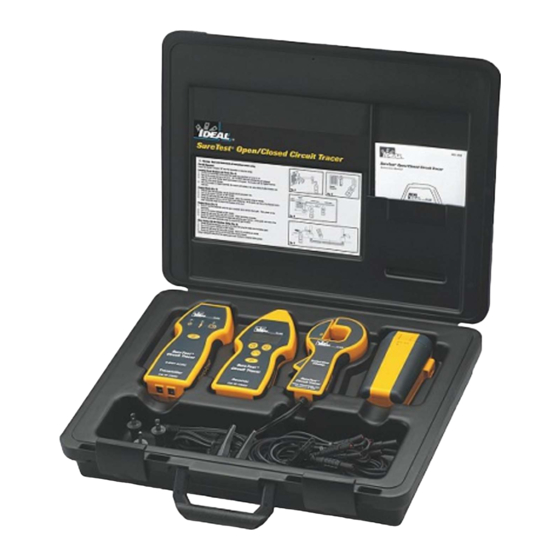

SureTest
®
Leitungssucher
Bedienungsanleitung
#61-954
#61-956
#61-958
PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com
Inhaltsverzeichnis
• Sicherheitsinformationen........................................................................3
• Einführung..............................................................................................4
• Leistungsmerkmale ................................................................................5
•
Sender ..................................................................................................................5
•
Empfänger ............................................................................................................7
•
Messkabelsatz ....................................................................................................10
•
Induktions-Zange mit Batteriepack......................................................................10
•
Signalerzeugung und -erkennung ......................................................................11
•
Offener/geschlossener Stromkreis ......................................................................11
•
Separate Rückleitung ..........................................................................................12
•
Lokalisierung von Sicherungen und Leitungsschutzschalter ..............................14
•
Suche von Leitungen ..........................................................................................15
•
Suche von Niederspannungs- und Datenkabeln ................................................16
•
Lokalisierung von Unterbrechungen ..................................................................17
•
Lokalisierung von Kurzschlüssen ......................................................................18
•
Sortieren von Leitungsbündeln ..........................................................................19
•
•
Leitungssuche mit Induktions-Zange ..................................................................21
• Batterie- und Sicherungswechsel ........................................................24
• Reinigung ............................................................................................25
• Wartung und Reparatur ........................................................................25
• Technische Daten ................................................................................26
• Gewährleistung ....................................................................................28
Seite 2
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für IDEAL SureTest 61-954
Inhaltszusammenfassung für IDEAL SureTest 61-954
-
Seite 1: Inhaltsverzeichnis
#61-954 Inhaltsverzeichnis • Sicherheitsinformationen................3 #61-956 • Einführung....................4 #61-958 • Leistungsmerkmale ................5 SureTest ® Leitungssucher • Sender ........................5 • Empfänger ......................7 Bedienungsanleitung • Messkabelsatz ....................10 • Induktions-Zange mit Batteriepack..............10 • Funktionsprinzip • Signalerzeugung und -erkennung ..............11 • Offener/geschlossener Stromkreis ..............11 • Separate Rückleitung ..................12 •... -
Seite 2: Sicherheitsinformationen
Bitte zuerst lesen: Sicherheitsinformationen VORSICHT Lesen Sie diese Bedienungsanleitung aufmerksam durch und befolgen Sie die darin Beachten Sie, dass Ihre Sicherheit stets Vorrang hat: gegebenen Hinweise. Verwenden Sie den Leitungssucher nur wie in dieser Anleitung • Spannungen über 30 V~ oder 60 V= sind gefährlich und können einen Stromschlag vorgeschrieben. -
Seite 3: Leistungsmerkmale
Die wichtigsten Leistungsmerkmale: 6. Betriebsbereich • Numerische Anzeige und veränderliche akustische Signalisierung für eine intuitive Der Sender kann an stromführenden und stromlosen Leitungen von 0 bis 600 V AC/DC Leitungssuche. eingesetzt werden. • Extrahelles Display für bessere Ablesbarkeit. 7. Batteriefach •... - Seite 4 Leistungsmerkmale des Empfängers Display des RC-954 Helle 7-stellige LED-Anzeige Die Batteriewarnung leuchtet auf, wenn die 1. Extrahelles Display Restkapazität der Batterien auf 10 % gesunken ist. Leistungsmerkmale siehe nächste Seite. Numerische Anzeige der Signalstärke von 2. Batteriekapazität "0-99". Durch Drücken dieser Taste können Sie jederzeit Die akustische Anzeige leuchtet auf, wenn die Restkapazität (in %) der Batterien anzeigen das akustische Signal abgeschaltet ist.
-
Seite 5: Messkabelsatz
• Verwenden Sie die Empfindlichkeitsstufe TR bzw. 3 zur Leitungssuche (a) in Messkabelsatz (TL-958EU) einem geschlossenen Stromkreis mit dem 7,5 m langen Rückleitungskabel, (b) und wenn das Signal in der Empfindlichkeitsstufe SL bzw. 2 noch übersteuert ist. Der Lieferumfang beinhaltet einen kompletten Messkabelsatz für den Sender: •... -
Seite 6: Magnetische Trageschlaufe (Ohne Abbildung)
Hier einige Beispiele für offene bzw. geschlossene Stromkreise: Magnetische Trageschlaufe (ohne Abbildung) • Befestigung am Batteriepack • Magnet haftet an Metallschränken, Schaltfeldern, Verteilerkästen usw. Geschlossener Stromkreis Offener Stromkreis Geschlossener Stromkreis Stärker Schwächer Stärker • Klettband-Trageschlaufe zum Umwickeln von bzw. Anhängen an nichtmetallischen Objekten. -
Seite 7: Anwendungen
Anwendungen Um zu vermeiden, dass sich die entgegengesetzten Magnetfelder gegenseitig aufheben und um das eingespeiste Signal zu optimieren, sollte der zu suchende Leiter möglichst weit vom Rückleiter entfernt sein. Zu diesem Zweck kommt eine separate Rückleitung zum Einsatz. Überprüfung des Leitungssuchers vor dem Einsatz Vor der Identifizierung einer Sicherung oder eines Leitungsschutzschalters oder dem Am einfachsten ist die Verwendung des 7,5 m langen Rückleitungskabels, das z.B. -
Seite 8: Suche Von Leitungen
Wenn für mehrere Sicherungen oder Leitungsschutzschalter der gleiche Wert Schalten Sie den Empfänger ein und stellen Sie den Suchmodus SH bzw. 1 ein. angezeigt wird, schwenken Sie mit der Empfängernase am Schalter im Winkel Beginnen Sie in etwa einem Meter Entfernung vom Sender und führen Sie mit der von 45°... -
Seite 9: Lokalisierung Von Unterbrechungen
Lokalisierung von Kurzschlüssen Lokalisierung von Unterbrechungen Der Leitungssucher kann verwendet werden, um die Ursachen für auslösende Der Leitungssucher kann zur Lokalisierung von stromlosen Leitungen, zur Lokalisierung der Leitungsschutzschalter, durchbrennende Sicherungen und das Abfließen von Strom über Ursache einer Unterbrechung (Bruchstelle) im Phasen-/Null-/Erdleiter sowie zum Auffinden den Erdleiter zu klären. -
Seite 10: Sortieren Von Leitungsbündeln
Sortieren von Leitungsbündeln Lokalisierung von Kabeln, Leitungsrohren/-kanälen und Metallrohren im Erdboden Der Leitungssucher kann zum Auffinden eines einzelnen Leiters in einem vollen Der Leitungssucher kann auch zur Lokalisierung von Kabeln, Leitungsrohren/-kanälen und Leitungsrohr/-kanal, zum Sortieren von Leitern in einem Kabelbaum und zur Identifizierung Metallrohren im Erdboden verwendet werden. -
Seite 11: Leitungssuche Mit Induktions-Zange
Leitungssuche mit Induktions-Zange Identifizierung von Lasten hinter einer Sicherung oder einem Leitungsschutzschalter Nehmen Sie den Deckel des Verteilfeldes ab und schließen Sie die Zange um den Achtung: Die Zange zeigt nicht an, ob die Leitung Strom führt! stromführenden Phasenleiter des geschlossenen Stromkreises. •... -
Seite 12: Batteriewechsel
Suche von Leitungsrohren/-kanälen Batteriewechsel Schließen Sie die Zange um das betreffende metallische Leitungsrohr/-kanal. Erden Sie, wenn möglich, das ferne Ende des Leitungsrohres/-kanals, um den Stromkreis zu Sender: schließen. Sie können dafür das 7,5 m lange Messkabel und die Krokodilklemmen Ziehen Sie die Messkabel von den Eingangsbuchsen und verwenden. -
Seite 13: Reinigung
3 Stück 1,5-V-Batterien (AA/Mignon), (NEDA 15A, IEC LR6) wartenden Teile. Ersatzteile und weitere Informationen zum Service erhalten Sie beim Batterielebensdauer: 20 Stunden Technischen Support von IDEAL (+49/89/99686-0) oder über unsere Webseiten: www.testersandmeters.com oder www.idealindustries.de. Induktions-Zange mit Batteriepack Betriebsfrequenz: 32 kHz, feste Amplitude, zeitmoduliertes Signal Stromstärke des... -
Seite 14: Gewährleistung
Sämtliche gesetzlichen Gewährleistungen, die sich aus dem Verkauf eines Produktes von Sicherheit: Entspricht EN 61010-1, EN 61010-2-032, UL 61010-1, IDEAL INDUSTRIES, INC. ergeben, einschließlich aber nicht beschränkt auf die gesetzliche IEC 61010-2-032, IEC 61010-031, Cat III-1000 V Gewährleistung der marktgängigen Qualität und der Eignung für einen bestimmten Zweck, sind auf die oben genannten Leistungen beschränkt.
