y=1 => einschalten
y=0 => ausschalten
"20000" ist der Befehl um Ausgänge zu schalten. (für andere Befehle kontaktieren Sie bitte den
GENEREX support)
Syntax-Beispiel:
|UPSCMD|20000|1,1 =
|UPSCMD|20000|1,0 =
|UPSCMD|20000|2,1 =
|UPSCMD|20000|8,0 =

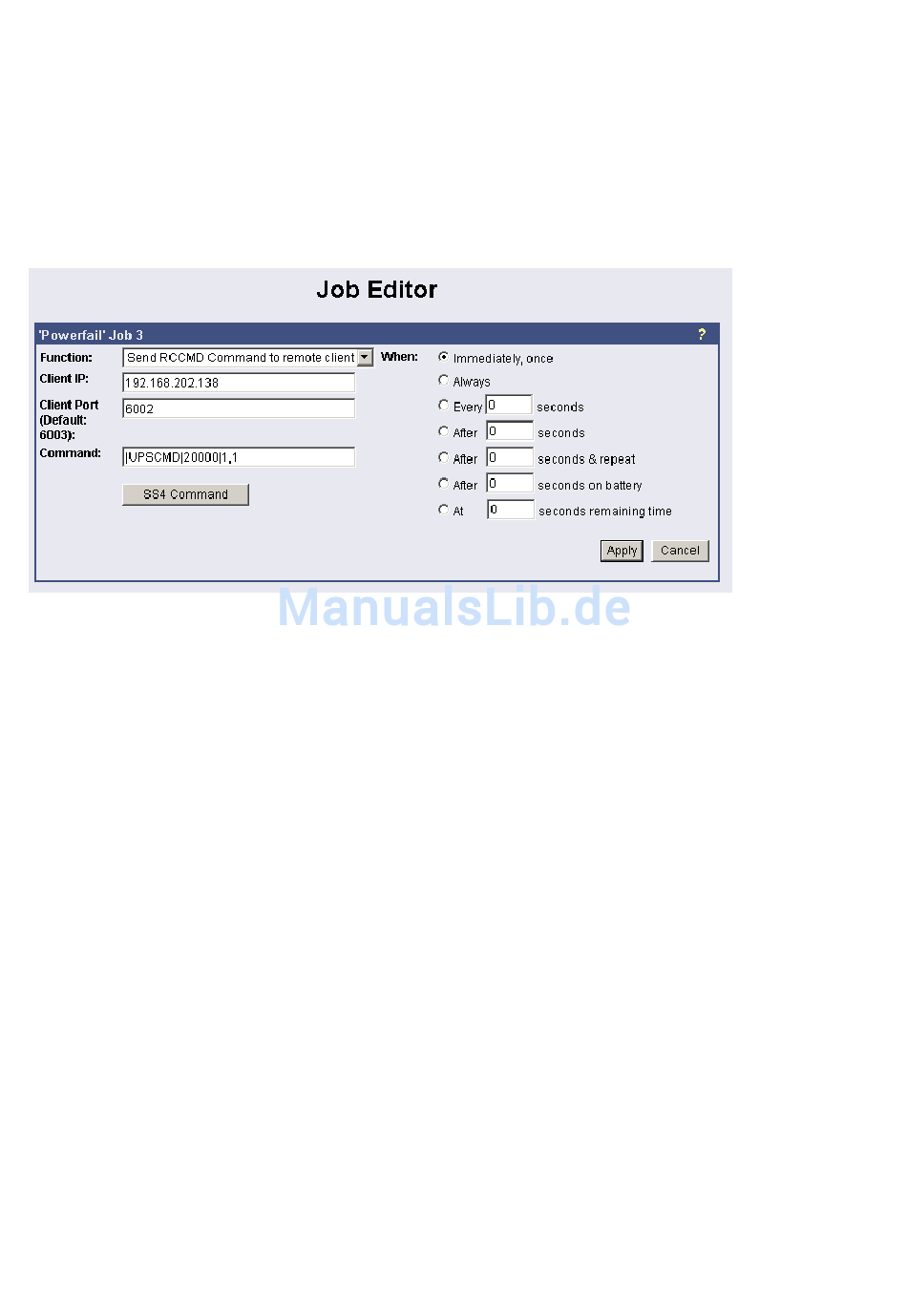

Abbildung 32: HTTP - Job Editor: RCCMD-Befehl
• Bestätigung eines digitalen Alarms: Sie können diese Syntax auch verwenden, um z.B. Alarme
aus digitalen Eingangssignalen zu bestätigen (z.B. Feueralarm, Tür offen, Klimaanlage außer Betrieb
etc.), die in der UNMS-Software als "neue Alarme" angezeigt werden. Wenn z.B. ihre UNMS-Software
einen aktiven Alarm zeigt, den Sie durch einen am CS121 oder SITEMANAGER angeschlossenen
Schalter bestätigen möchten, dann können Sie die folgende Syntax verwenden, mit der Sie Ihr Gerät
so programmieren können, daß es ein "ACK"-Signal an den Empfänger senden. Danach zeigt die
UNMS die Meldung "Alarm acknowledged – recovery action in progress".
Syntax : |UPSCMD|20001|x
wobei x den Port angibt von 1-8. („20001" ist der "ACK"-Befehl für digitale Signale)
|UPSCMD|20001|2
Syntax-Beispiel:
Dieser Befehl bestätigt den digitalen Alarm 2 am SITEMANAGER, SITEMONITOR, SITESWITCH
oder CS121 AUX-Eingang.
• Bestätigung eines analogen Alarms: Das "ACK"-Signal kann auch mit analogen Alarmen wie
Temperatur Grendwerten, ausgelöst werden:
Syntax : |UPSCMD|20002|x
wobei x den Port angibt von 1-8. („20002" ist der "ACK"-Befehl für analoge Signale)
|UPSCMD|20001|4
Syntax-Beispiel:
Dieser Befehl bestätigt den analogen Alarm 4 eines S ITEMANAGER, SITEMONITOR, SITESWITCH
oder CS121 AUX-Eingangs.
3.2.5.4.6
RCCMD Trap
RCCMD Trap ist das automatisierte Benachrichtigungssystem des CS121, das mit RCCMD Clients
arbeitet. Wenn dafür Jobs konfiguriert wurden, werden diese nur ausführt, wenn ein RCCMD-Client
eine Verbingung mit dem UPSMON-Server des CS121 aufgebaut hat.
36
Output 1 an
Output 1 aus
Output 2 an
Output 8 aus
