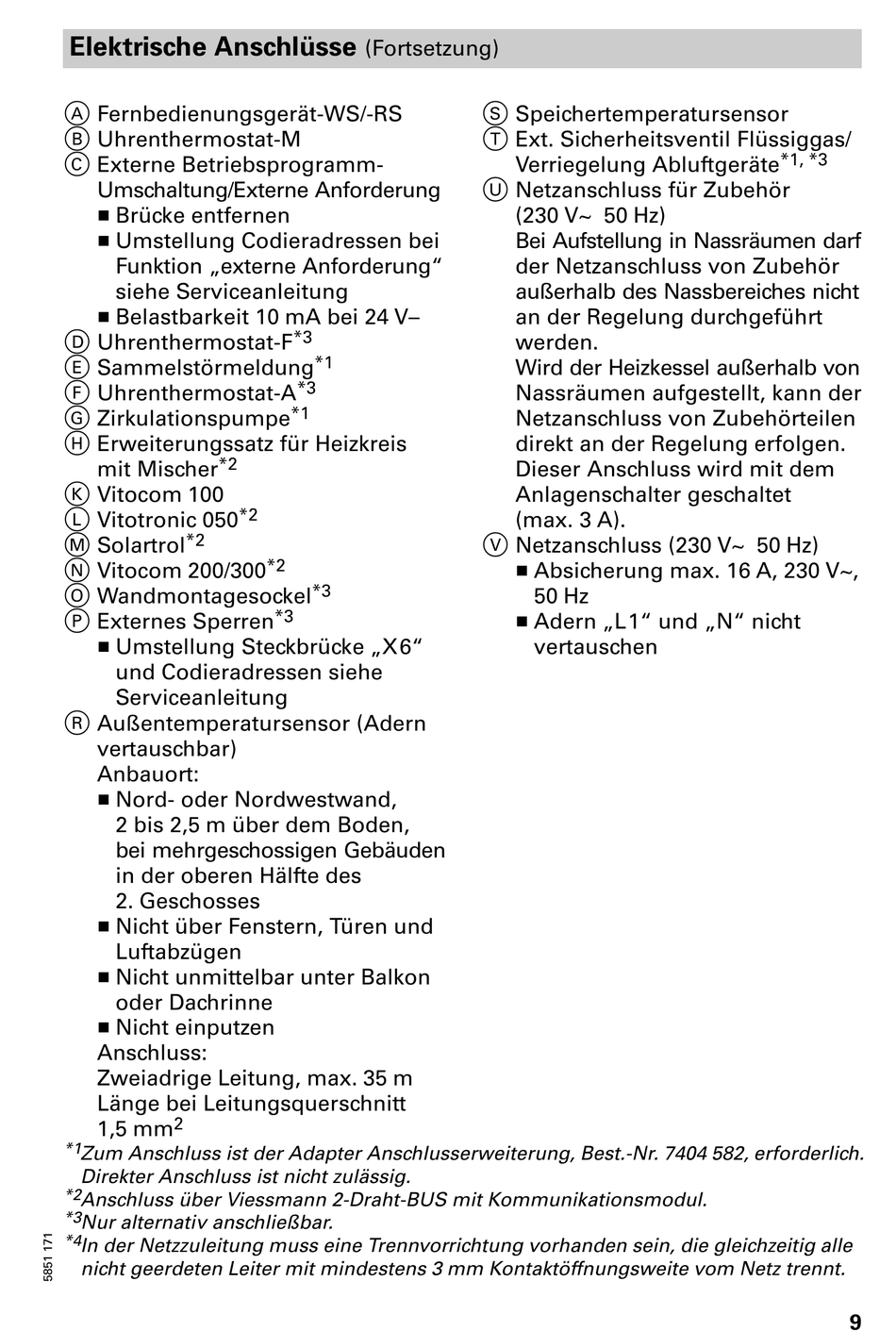

Elektrische Anschlüsse
A Fernbedienungsgerät WS/ RS
B Uhrenthermostat M
C Externe Betriebsprogramm
Umschaltung/Externe Anforderung
H Brücke entfernen
H Umstellung Codieradressen bei
Funktion externe Anforderung
siehe Serviceanleitung
H Belastbarkeit 10 mA bei 24 V
D Uhrenthermostat F
E Sammelstörmeldung
F Uhrenthermostat A
G Zirkulationspumpe
H Erweiterungssatz für Heizkreis
*2
mit Mischer
K Vitocom 100
L Vitotronic 050
M Solartrol
*2
N Vitocom 200/300
O Wandmontagesockel
P Externes Sperren
H Umstellung Steckbrücke X 6
und Codieradressen siehe
Serviceanleitung
R Außentemperatursensor (Adern
vertauschbar)
Anbauort:
H Nord oder Nordwestwand,
2 bis 2,5 m über dem Boden,
bei mehrgeschossigen Gebäuden
in der oberen Hälfte des
2. Geschosses
H Nicht über Fenstern, Türen und
Luftabzügen
H Nicht unmittelbar unter Balkon
oder Dachrinne
H Nicht einputzen
Anschluss:
Zweiadrige Leitung, max. 35 m
Länge bei Leitungsquerschnitt
2
1,5 mm
*1
Zum Anschluss ist der Adapter Anschlusserweiterung, Best. Nr. 7404 582, erforderlich.
Direkter Anschluss ist nicht zulässig.
*2
Anschluss über Viessmann 2 Draht BUS mit Kommunikationsmodul.
*3
Nur alternativ anschließbar.
*4
In der Netzzuleitung muss eine Trennvorrichtung vorhanden sein, die gleichzeitig alle
nicht geerdeten Leiter mit mindestens 3 mm Kontaktöffnungsweite vom Netz trennt.
(Fortsetzung)
*3
*1
*3
*1
*2
*2
*3
*3
S Speichertemperatursensor
T Ext. Sicherheitsventil Flüssiggas/
Verriegelung Abluftgeräte
U Netzanschluss für Zubehör
(230 V~ 50 Hz)
Bei Aufstellung in Nassräumen darf
der Netzanschluss von Zubehör
außerhalb des Nassbereiches nicht
an der Regelung durchgeführt
werden.
Wird der Heizkessel außerhalb von
Nassräumen aufgestellt, kann der
Netzanschluss von Zubehörteilen
direkt an der Regelung erfolgen.
Dieser Anschluss wird mit dem
Anlagenschalter geschaltet
(max. 3 A).
V Netzanschluss (230 V~ 50 Hz)
H Absicherung max. 16 A, 230 V~,
50 Hz
H Adern L 1 und N nicht
vertauschen
*1, *3
