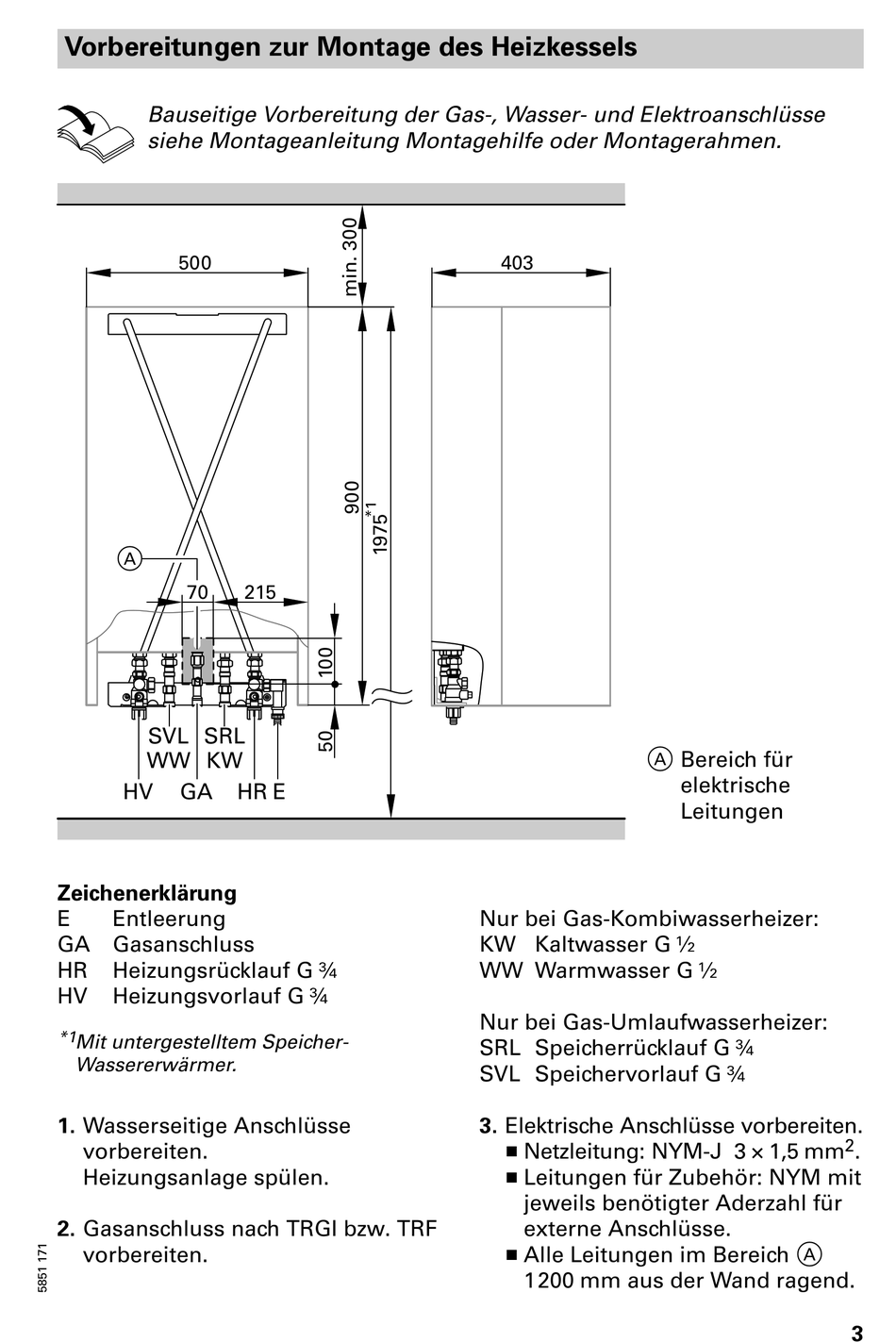

Vorbereitungen zur Montage des Heizkessels

Bauseitige Vorbereitung der Gas , Wasser und Elektroanschlüsse
siehe Montageanleitung Montagehilfe oder Montagerahmen.
500
A
70
SVL SRL
WW KW
HV GA
Zeichenerklärung
E Entleerung
GA Gasanschluss
HR Heizungsrücklauf G ¾
HV Heizungsvorlauf G ¾
*1
Mit untergestelltem Speicher
Wassererwärmer.
1. Wasserseitige Anschlüsse
vorbereiten.
Heizungsanlage spülen.
2. Gasanschluss nach TRGI bzw. TRF
vorbereiten.
215
HR E
403
A Bereich für
Nur bei Gas Kombiwasserheizer:
KW Kaltwasser G ½
WW Warmwasser G ½
Nur bei Gas Umlaufwasserheizer:
SRL Speicherrücklauf G ¾
SVL Speichervorlauf G ¾
3. Elektrische Anschlüsse vorbereiten.
H Netzleitung: NYM J 3 × 1,5 mm
H Leitungen für Zubehör: NYM mit
jeweils benötigter Aderzahl für
externe Anschlüsse.
H Alle Leitungen im Bereich A
1 200 mm aus der Wand ragend.
elektrische
Leitungen
2
.
3
