VIESMANN
Montageanleitung
für die Fachkraft

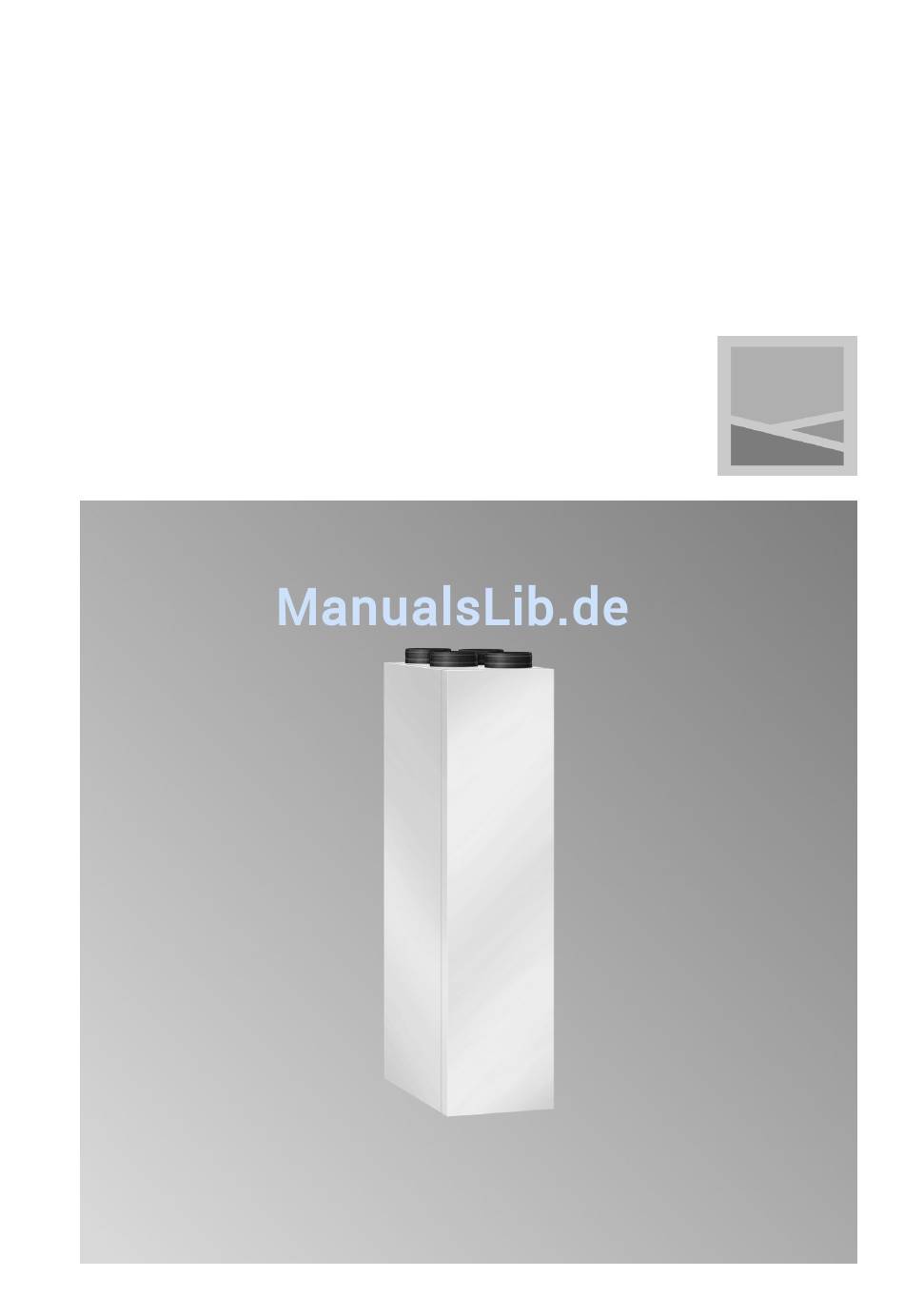

Vitovent 300-F
Wohnungslüftungs-System mit Wärmerückgewinnung
3
für max. Luftvolumenstrom 280 m
/h
VITOVENT 300-F
Nach Montage entsorgen!
5608 212
2/2012

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Viessmann Vitovent 300-F

Inhaltszusammenfassung für Viessmann Vitovent 300-F

  • Seite 1 VIESMANN Montageanleitung für die Fachkraft Vitovent 300-F Wohnungslüftungs-System mit Wärmerückgewinnung für max. Luftvolumenstrom 280 m VITOVENT 300-F Nach Montage entsorgen! 5608 212 2/2012...

  • Seite 2: Sicherheitshinweise

    Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schä- den für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Arbeiten an der Anlage Gefahr ■ Anlage spannungsfrei schalten (z.B. Dieses Zeichen warnt vor Perso- an der separaten Sicherung oder nenschäden.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Montagevorbereitung Verwendung......................Luftverteilung/Leitungsystem................■ Zuluft- und Abluftleitungen................■ Zuluft-/Abluftventile................... ■ Vermeidung von Strömungsgeräuschen und Druckverlusten......■ Wärmedämmung des Leitungssystems............11 Aufstellung......................12 ■ Anforderungen an die Aufstellung..............12 Hydraulische Einbindung bei Raumbeheizung über die Wärmepumpe....17 ■ Kennzeichnungen in den Anlagenbeispielen............ 17 ■...
  • Seite 4 Inhaltsverzeichnis (Fortsetzung) Leitungssystem (flach) Kunststoff: Zu-/Abluftöffnungen anschließen....56 ■ Zuluft-/Abluftventile montieren................56 ■ Fußbodenauslass montieren................57 Elektrische Anschlüsse..................58 ■ Übersicht der elektrischen Anschlüsse............. 58 ■ An Wärmepumpe anschließen................58 ■ Sicherheitseinrichtung und Sensoren anschließen........... 59 ■ Vorheizregister....................59 ■ Netzanschluss....................59 Inbetriebnahme und Einregulierung..............

  • Seite 5: Verwendung

    Vitocal 200-S, 222-S, 242-S, mungsgemäß. 222-G, 242-G, 333-G oder 343-G betrie- ben werden. Hinweis Vitovent 300-F ist ausschließlich für den Das Lüftungsgerät Vitovent 300-F kann häuslichen Gebrauch vorgesehen, d.h für folgende Zwecke verwendet werden: auch nicht eingewiesene Personen kön- ■...
  • Seite 6 Luftverteilung/Leitungsystem (Fortsetzung) Beispiel für Leitungsführung bei abgehängter Decke Leitungssystem (flach) Metall A Schlafen G Zuluft B Wohnen H Außenluft C Küche K Fortluft D WC L Luftverteilerkasten E Bad M Flachkanal F Abluft N Vitovent 300-F...
  • Seite 7 Luftverteilung/Leitungsystem (Fortsetzung) ■ Komponenten mit Schellen oder Loch- ■ Bohrspäne dürfen nicht in die Stutzen band befestigen. des Gerätes fallen. ■ EPP-Rohre an den Anschluss-Stutzen Hinweis des Lüftungsgerätes mit Haltebügel Um Ansammlungen von Kondens- an der Wand befestigen, so dass wasser zu vermeiden, dürfen die Rohre nicht ohne Werkzeug abgezo- Kanäle nicht durchhängen.
  • Seite 8 Luftverteilung/Leitungsystem (Fortsetzung) Leitungssystem (flach) Kunststoff A Schlafen H Außenluft B Wohnen K Fortluft C Küche L Luftverteilerkasten D WC M Flachkanal E Bad N Vitovent 300-F F Abluft P EPP-Rohr G Zuluft R Umlenkstück...

  • Seite 9: Zuluft-/Abluftventile

    Luftverteilung/Leitungsystem (Fortsetzung) ■ Komponenten mit vorhandenen Hinweis Laschen oder Lochband befestigen. Um Ansammlungen von Kondens- wasser zu vermeiden, dürfen die Kanäle nicht durchhängen. ■ Alle Komponenten müssen mit einer Lippendichtung luftdicht verbunden werden. Zuluft-/Abluftventile ■ Zuluft- und Abluftventile in der Raum- geometrie so anordnen, dass eine möglichst direkte Luftführung zwi- schen Zuluft- und Ablufträumen erfol-...
  • Seite 10 Luftverteilung/Leitungsystem (Fortsetzung) Schalldämpfer Schalldämpfer, rund, flexibel Anschluss Maß DN 160 160 mm 200 mm Schalldämpfer, flach, flexibel, System 100/150 System Maße in mm...

  • Seite 11: Wärmedämmung Des Leitungssystems

    Luftverteilung/Leitungsystem (Fortsetzung) Schalldämpfer, flach, trittfeste Ausführung, System 100 Wärmedämmung des Leitungssystems ■ Außenluft- und Fortluftleitung müs- Dämm-Maßnahmen: sen gegen Kondenswasserbildung ■ Dämmung nach den Regeln der Tech- wärmegedämmt werden (Dicke min. nik ausführen. 20 mm, max. 25 mm) und eine außen- ■...

  • Seite 12: Aufstellung

    Umgebungstemperaturen 5 bis Raum zurück strömen. 35 ºC gewährleisten. ■ Vitovent nicht gemeinsam mit einer raumluftabhängigen Feu- ■ Vitovent 300-F kann nur stehend mon- erstätte (z.B. offener Kamin) tiert werden. betreiben. ■ Möglichst kurze Leitungsführung zu ■ Feuerstätten nur raum- den Abluft- und ggf.
  • Seite 13 Vitovent im selben Luftverbund führt zu einem Unterdruck im Raum. ■ Dunstabzugshaube und Abluft- Wäschetrockner nicht in das Leitungssystem des Vitovent einbinden. A Vitovent 300-F ■ Dunstabzugshaube in der Küche als Umlufthaube aus- Hinweis führen. Beim Abstand zur Wärmepumpe Länge Empfehlung: Umlufthaube, da der Modbus-Leitung beachten (siehe energetisch günstiger.
  • Seite 14 Aufstellung (Fortsetzung) Beispiel: Aufstellung rechtsbündig neben Wärmepumpen-Kompaktgerät A Vitovent 300-F Mindestraumhöhe B Wärmepumpen-Kompaktgerät Montage- und Serviceanleitung Wärmepumpen-Kompaktgerät...
  • Seite 15 Aufstellung (Fortsetzung) Abmessungen A Fortluft (DN 160) B Zuluft (DN 160)
  • Seite 16 Längen der elektrischen Anschluss- Leitung Länge außerhalb leitungen Vitovent 300-F Netzanschlusslei- 1,3 m Die elektrischen Leitungen sind im Aus- tung lieferungszustand im Vitovent 300-F Modbus-Leitung 4,4 m angeschlossen und durch Leitungsver- schraubungen am Hinterblech nach außen geführt (siehe Seite 58).

  • Seite 17: Hydraulische Einbindung Bei Raumbeheizung Über Die Wärmepumpe

    Hydraulische Einbindung bei Raumbeheizung über die Wärmepumpe Kennzeichnungen in den Anlagenbeispielen -2/145- --2/F14-- --2/F14-- --2/X3.8;3.9-- --2/211.2-- Wärmepumpen mit 3 Heizkreisen Hinweis Dieses Schema ist ein grundsätzliches Beispiel ohne Absperr- und Sicherheits- einrichtungen. Die fachliche Planung vor Ort wird dadurch nicht ersetzt.
  • Seite 18 Hydraulische Einbindung bei Raumbeheizung über… (Fortsetzung) Hydraulisches Installationsschema -8/145- --2/F12-- --2/225.1-- --105/2-- --2/212.2-- --2/225.1-- --105/20-- --105/52-- --2/225.2;3-- Pos. Bezeichnung Wärmeerzeuger Schnittstelle zur Wärmepumpe mit Wärmepumpenregelung Vitotronic 200, Typ WO1C Wärmepumpenregelung Vitotronic 200, Typ WO1C Heizwasser-Pufferspeicher Puffertemperatursensor PTS Vorlauftemperatursensor Anlage VTS...
  • Seite 19 Bezeichnung Heizkreis ohne Mischer A1/HK1 Lüftungsheizkreis mit Vitovent 300-F Fernbedienung Vitotrol 300B (für alle Heizkreise, Zubehör zur Wärme- pumpe) Heizwasser-Pufferspeicher (25 l), in Vitovent 300-F eingebaut (Zubehör) Hydraulisches Nachheizregister, in Vitovent 300-F eingebaut (Zubehör) Heizkreispumpe Heizkreis mit Mischer M2/HK2 Fußbodenheizkreis/Kühlkreis Vorlauftemperatursensor Temperaturwächter als Maximaltemperaturbegrenzung für Fußbodenhei-...
  • Seite 20 Hydraulische Einbindung bei Raumbeheizung über… (Fortsetzung) 100 W 212.2 UP A1 X2.N 225.3 X2.N 225.2 100 W 225.1 UP M2 X2.N <16A X3.18 X2.1 230 V/50 Hz X1.1 VTS M2 KM-BUS-Verteiler HK M3 230 V/ 50 Hz 1 / N / PE UP M3 VTS M3...

  • Seite 21: Wärmepumpen Mit 2 Heizkreisen

    Hydraulische Einbindung bei Raumbeheizung über… (Fortsetzung) Erforderliche Parametereinstellungen an der Wärmepumpenregelung Parameter Einstellung „Anlagendefinition“ ■ „Anlagenschema 7000“ „9“ oder „10“ Lüftung ■ „Freigabe Vitovent 7D00“ „1“ ■ „Freigabe Nachheizregister hydraulisch 7D02“ „1“ Fernbedienungen (falls vorhanden): „Heizkreis 1“ ■ „Fernbedienung 2003“ „1“...
  • Seite 22 Hydraulische Einbindung bei Raumbeheizung über… (Fortsetzung) Hydraulisches Installationsschema -8/145- --2/F12-- --2/225.1-- --2/212.2-- --2/225.1-- --2/225.2;3-- Pos. Bezeichnung Wärmeerzeuger Schnittstelle zur Wärmepumpe mit Wärmepumpenregelung Vitotronic 200, Typ WO1C Wärmepumpenregelung Vitotronic 200, Typ WO1C Heizwasser-Pufferspeicher Puffertemperatursensor PTS Vorlauftemperatursensor Anlage VTS...
  • Seite 23 Heizkreis ohne Mischer A1/HK1 Lüftungsheizkreis mit Vitovent 300-F Fernbedienung Vitotrol 300B (für alle Heizkreise, Zubehör zur Wärme- pumpe) Heizwasser-Pufferspeicher (25 l), in Vitovent 300-F eingebaut (Zubehör) Hydraulisches Nachheizregister, in Vitovent 300-F eingebaut (Zubehör) Heizkreispumpe Heizkreis mit Mischer M2/HK2 (KM-BUS) Fußbodenheizkreis/Kühlkreis Vorlauftemperatursensor Temperaturwächter als Maximaltemperaturbegrenzung für Fußbodenhei-...
  • Seite 24 Hydraulische Einbindung bei Raumbeheizung über… (Fortsetzung) 100 W 212.2 UP A1 X2.N <16A X3.18 X2.1 230 V/50 Hz X1.1 KM-BUS-Verteiler HK M2 230 V/ 50 Hz 1 / N / PE UP M2 VTS M2...

  • Seite 25: Wärmepumpen Mit 1 Heizkreis

    ■ Vitocal 222-S, Typ AWT-AC 221.A04 ■ Vitocal 242-S, Typ AWT-AC 241.A04 --2/X3.8;3.9-- Hinweis Für die alleinige Raumbeheizung über Vitovent 300-F muss das Gebäude dem Passivhaus-Standard entsprechen. Hinweis Dieses Schema ist ein grundsätzliches Beispiel ohne Absperr- und Sicherheits- einrichtungen. Die fachliche Planung vor...
  • Seite 26 Heizkreis ohne Mischer A1/HK1 Lüftungsheizkreis mit Vitovent 300-F Fernbedienung Vitotrol 300B (für alle Heizkreise, Zubehör zur Wärme- pumpe) Heizwasser-Pufferspeicher (25 l), in Vitovent 300-F eingebaut (Zubehör) Hydraulisches Nachheizregister, in Vitovent 300-F eingebaut (Zubehör) Frostschutzwächter (bauseits) Elektrisches Installationsschema Übersicht der elektrischen Anschlüsse und nähere Anga-...
  • Seite 27 Hydraulische Einbindung bei Raumbeheizung über… (Fortsetzung) Erforderliche Parametereinstellungen an der Wärmepumpenregelung Parameter Einstellung „Anlagendefinition“ ■ „Anlagenschema 7000“ „1“ oder „2“ Lüftung ■ „Freigabe Vitovent 7D00“ „1“ ■ „Freigabe Nachheizregister hydraulisch 7D02“ „1“ Fernbedienungen (falls vorhanden): „Heizkreis 1“ ■ „Fernbedienung 2003“ „1“...

  • Seite 28: Vitovent Aufstellen

    Vitovent aufstellen ■ Vitovent ggf. auf eine bauseitige Unterkonstruktion stellen, um einen ungehinderten Kondenswasserablauf zu gewährleisten. ■ Vitovent waagerecht ausrichten. Vorderblech abbauen Anbau in umgekehrter Reihenfolge.

  • Seite 29: Haltebolzen Für Vorderblech Umbauen

    Vitovent aufstellen (Fortsetzung) Haltebolzen für Vorderblech umbauen Nur erforderlich bei Aufstellung links neben Wärmepumpen-Kompaktgerät oder rechtsbündig an der Wand Kondenswasserablauf anschließen Durch die Wärmerückgewinnung fällt im Gegenstrom-Wärmetauscher Kondens- wasser an.
  • Seite 30 Kondenswasserablauf anschließen (Fortsetzung) Achtung Durch Verdrehen des Kon- denswasser-Ablaufwinkels wird die Verbindung zur Kon- denswasserwanne undicht. Kondenswasser-Ablaufwin- kel nicht verdrehen. 2. Kondenswasser-Ablaufschlauch mit Gefälle an Abwasserleitung anschlie- ßen: Über Wasserverschluss oder Siphon mit Geruchsverschluss Hinweis ■ Falls der Kondenswasserablauf durch unbeheizte Räume verläuft, muss er in diesen Räumen vor Frost geschützt werden (z.B.
  • Seite 31 Kondenswasserablauf anschließen (Fortsetzung) Kondenswasserablauf über Wasserverschluss...
  • Seite 32 Kondenswasserablauf anschließen (Fortsetzung) Kondenswasserablauf über Siphon mit Geruchsverschluss...

  • Seite 33: Seitenbleche Anbauen

    Seitenbleche anbauen Zuluft/Fortluft: Leitungen anschließen EPP-Rohre auf die jeweiligen Anschluss-Stutzen des Vitovent schie- ben (ggf. bauseits Rückschlagklappe einsetzen).

  • Seite 34: Systemdarstellung

    Zuluft/Fortluft: Leitungen anschließen (Fortsetzung) Systemdarstellung Leitungen Zuluft/Fortluft Pos. Komponente System/DN Vitovent 300 DN 160 Außenwanddurchführung DN 160 ■ Mit Wetterschutzgitter und Dämmhülse oder ■ Mit Vogelschutzgitter...

  • Seite 35: Zuluft/Abluft: Leitungssystem (Flach) Metall Anschließen

    Zuluft/Fortluft: Leitungen anschließen (Fortsetzung) Pos. Komponente System/DN EPP-Rohr DN 160 EPP-Verbindungsmuffe DN 160 Haltebügel DN 160 EPP-Bogen 90°, teilbar in 2 Bögen DN 160 45° Vorheizregister DN 160 Dachdurchführung DN 160 ■ Aus Edelstahl mit abnehmbarer Haube oder ■ Aus lackiertem Stahlblech Zuluft/Abluft: Leitungssystem (flach) Metall anschließen Alle Verbindungen luftdicht ausführen.

  • Seite 36: Systemdarstellung

    Zuluft/Abluft: Leitungssystem (flach) Metall… (Fortsetzung) Systemdarstellung qI qE...
  • Seite 37 Zuluft/Abluft: Leitungssystem (flach) Metall… (Fortsetzung) Leitungssystem (flach) Metall Pos. Komponente System/DN Vitovent 300-F DN 160 EPP-Rohr DN 160 Schalldämpfer rund, flexibel DN 160 Bogen 90° DN 160 Bogen 45° DN 160 T-Stück — rund auf flach DN 160/System 150 Übergangsstück — rund auf flach...

  • Seite 38: Zuluft/Abluft: Leitungssystem (Flach) Kunststoff Anschließen

    Zuluft/Abluft: Leitungssystem (flach) Metall… (Fortsetzung) Pos. Komponente System/DN Abluftventil DN 100 DN 125 Abluftfilter DN 100 oder DN 125 Küchen-Abluftventil (mit Filter) DN 100 DN 125 Weitere Komponenten ohne Abbildung Außenluft-Filterkasten DN 160 Flachkanal: System 150/100 Reduzierstück Flachkanal: System 150/100 T-Stück schmalseitig System 150/150 Flachkanal:...

  • Seite 39: Systemdarstellung

    Zuluft/Abluft: Leitungssystem (flach)… (Fortsetzung) Systemdarstellung qR qE qE qW qT qZ qT wQ qT wQ...

  • Seite 40: Drosselscheiben Zur Einregulierung Der Volumenströme

    DN 125 Drosselscheiben zur Einregulierung der Volumenströme Die Auslegung der Volumenströme und Druckverluste mit Hilfe des Berech- nungsprogramms (Download unter www.viessmann.de) vor der Montage durchführen. Zum Einstellen des Volumenstroms wer- den einzelne Ringe an den Drossel- scheiben ausgebrochen. Wie viele Ringe ausgebrochen werden müssen...

  • Seite 41: Luftverteilerkasten Anschließen

    Zuluft/Abluft: Leitungssystem (flach)… (Fortsetzung) Luftverteilerkasten anschließen Anschluss-Stutzen für Flachkanäle wahlweise nach vorn oder um 90° abge- winkelt montierbar. Hinweis Wir empfehlen zur einfacheren Montage und für Reinigungsarbeiten den jeweili- gen Stutzen am Luftverteilkasten zu beschriften (z.B. Küche oder Wohnen/ Essen).
  • Seite 42 Zuluft/Abluft: Leitungssystem (flach)… (Fortsetzung) 1 2 3 4...

  • Seite 43: Umlenkstück Anschließen

    Zuluft/Abluft: Leitungssystem (flach)… (Fortsetzung) Umlenkstück anschließen...

  • Seite 44: Außenluft/Fortluft Anschließen

    Außenluft/Fortluft anschließen Außenwandanschluss Außenwanddurchführung mit Wetterschutzgitter A EPP-Rohrhülse...
  • Seite 45 Außenluft/Fortluft anschließen (Fortsetzung) A EPP-Rohrhülse B Montagering Dichtheitsebene Arbeitsschritt 5.: Hinweis Montagering Dichtheitsebene B mit Außenluftleitung vom Außenwandan- schluss bis zum Vitovent diffusionsdicht geeignetem Klebeband zur Dichtheits- wärmedämmen. ebene abdichten.
  • Seite 46 Außenluft/Fortluft anschließen (Fortsetzung) Außenwanddurchführung mit Vogelschutzgitter A EPP-Rohr EPP-Rohr Maß a in mm DN 125 DN 190 DN 180...
  • Seite 47 Außenluft/Fortluft anschließen (Fortsetzung) A EPP-Rohr...

  • Seite 48: Dachdurchführung

    Außenluft/Fortluft anschließen (Fortsetzung) Dachdurchführung Aus Edelstahl mit abnehmbarer Haube A EPP-Rohrhülse D Luftauslassöffnungen B Montagering Dichtheitsebene C Montageschelle zur Befestigung der EPP-Rohrhülse Montagehinweise ■ Montageablauf analog Montage Außenwanddurchführung mit Wetter- schutzgitter (Seite 44). ■ Auslassöffnungen der Dachdurchfüh- rung zur Seite ausrichten damit kein Regen eindringt.
  • Seite 49 Außenluft/Fortluft anschließen (Fortsetzung) Aus lackiertem Stahlblech C Universal Dachpfanne, einstellbar für Dachneigung 20 bis 50° (Zube- hör) D Dachdurchführung E Luftauslassöffnungen A EPP-Rohr B Verbindungsmuffe...

  • Seite 50: Montagevarianten Zuluft-/Abluftventile

    Montagevarianten Zuluft-/Abluftventile Wandeinbau Hinweis Bei Zuluftventilen verbessert ein Abstand von ca. 200 bis 300 mm zur Decke die Luftdurchmischung. A Zuluftventil, Abluftventil, Küchen- Abluftventil oder Schlitzauslass B Umlenkstück — rund auf flach (für Schlitzauslass nicht erforderlich) C Flachkanal...

  • Seite 51: Deckeneinbau

    Montagevarianten Zuluft-/Abluftventile (Fortsetzung) Deckeneinbau C Flachkanal D Umlenkstück — rund auf flach (für Schlitzauslass nicht erforderlich) E Zuluftventil, Abluftventil, Küchen- Abluftventil oder Schlitzauslass A Estrich B Trittschalldämmung Fußbodeneinbau C Flachkanal mit Ausgleichsdäm- mung: 60 mm D Fußbodenauslass A Estrich B Trittschalldämmung...

  • Seite 52: Leitungssystem (Flach) Metall: Zu-/Abluftöffnungen Anschließen

    Leitungssystem (flach) Metall: Zu-/Abluftöffnungen anschließen Zuluft-/Abluftventile montieren Beispiel mit Wandmontage Abluftventil Nenn-Durchmesser Maß a in mm DN 100 DN 125 Zu Arbeitsschritt 2.: Zuluftventil für Wandeinbau: Anschluss des Leitungssystems mit Das Zuluftventil für Wandeinbau muss dauerelastischem Material gegen Kör- mit dem Lochkreis nach oben eingesetzt perschallübertragung dämmen.

  • Seite 53: Küchen-Abluftventil Montieren

    Leitungssystem (flach) Metall:… (Fortsetzung) Küchen-Abluftventil montieren A Fettfilter aus Aluminiumgestrick B Dichtung Nenn-Durchmesser Maß a in mm DN 100 DN 125 Zu Arbeitsschritt 2.: Anschluss des Leitungssystems mit dauerelastischem Material gegen Kör- perschallübertragung dämmen.

  • Seite 54: Schlitzauslass Montieren

    Leitungssystem (flach) Metall:… (Fortsetzung) Schlitzauslass montieren Separate Montageanleitung Zu Arbeitsschritt 4.: ■ Rohbauwand: Nach Einputzen den Schlitzauslass einsetzen und anschrauben. ■ Leichtbauwand: Schlitz 305 x 40 mm erstellen, Schlitz- auslass einsetzen und anschrauben.

  • Seite 55: Fußbodenauslass Montieren

    Leitungssystem (flach) Metall:… (Fortsetzung) Fußbodenauslass montieren...

  • Seite 56: Leitungssystem (Flach) Kunststoff: Zu-/Abluftöffnungen Anschließen

    Leitungssystem (flach) Metall:… (Fortsetzung) Separate Montageanleitung Zu Arbeitsschritten 5. bis 8.: ■ Arbeitsschritte 5. bis 8. erst nach Fer- tigstellung des Fußbodens durchfüh- ren. Leitungssystem (flach) Kunststoff: Zu-/Abluftöffnungen anschließen Zuluft-/Abluftventile montieren Zu Arbeitsschritt 2.: ■ Anschluss des Leitungssystems mit dauerelastischem Material gegen Kör- perschallübertragung dämmen.

  • Seite 57: Fußbodenauslass Montieren

    Leitungssystem (flach) Kunststoff:… (Fortsetzung) Fußbodenauslass montieren Nach Fertigstellung des Fußbodens: ■ Kunststoffabdeckung am Fußboden- auslass entfernen. ■ Pappeinlage entfernen. ■ Abdeckgitter einsetzen.

  • Seite 58: Elektrische Anschlüsse

    Elektrische Anschlüsse Übersicht der elektrischen Anschlüsse A Netzanschlussleitung, 3-adrig B Modbus-Leitung mit Stecker An Wärmepumpe anschließen 1. Modbus-Leitung A mit den Klein- Montage- und Serviceanleitung spannungsleitungen (<42 V) in der Wärmepumpe Wärmepumpe verlegen. 2. Stecker der Modbus-Leitung am Anschluss X18 auf der Regler- und Sensorleiterplatte einstecken.

  • Seite 59: Sicherheitseinrichtung Und Sensoren Anschließen

    Sicherheitseinrichtung zur Ver- riegelung des Vitovent verwendet wer- den. Die Sicherheitseinrichtung in der Zulei- tung zur Netzanschlussdose anschlie- ßen (siehe „Netzanschluss“), sodass Vitovent 300-F beim Ansprechen der Sicherheitseinrichtung stromlos geschaltet wird. Montageanleitung Sicherheits- einrichtung Vorheizregister Montageanleitung Vorheizregis-...

  • Seite 60: Inbetriebnahme Und Einregulierung

    Elektrische Anschlüsse (Fortsetzung) Netzanschlussleitung (Länge 1,3 m) in Geräteanschlussdose an Netzspannung (230 V/50 Hz) anklemmen. Separate Absicherung erforderlich. Inbetriebnahme und Einregulierung Inbetriebnahme Serviceanleitung Vitovent 300-F.
