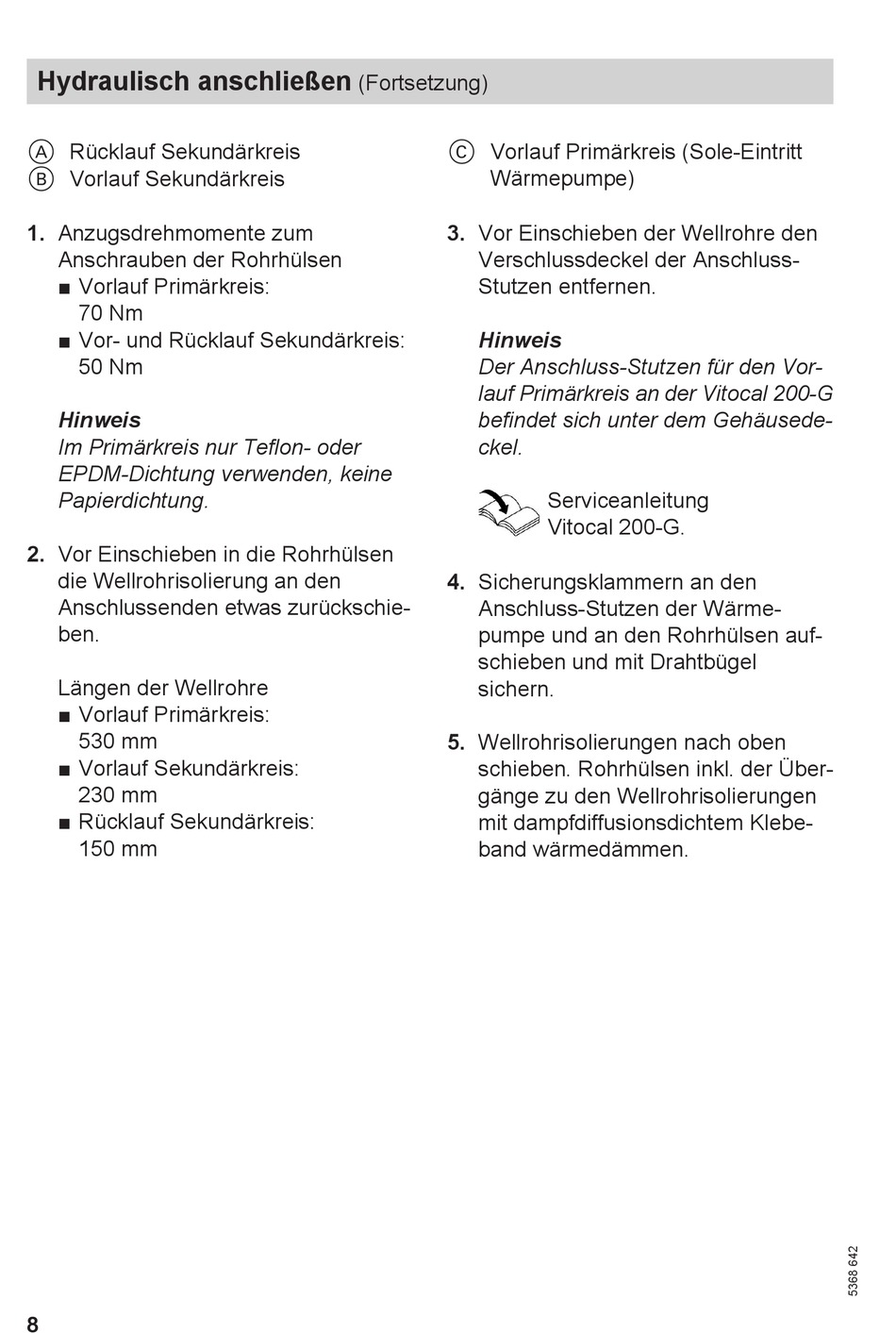

Hydraulisch anschließen
A Rücklauf Sekundärkreis
B Vorlauf Sekundärkreis
1. Anzugsdrehmomente zum
Anschrauben der Rohrhülsen
■ Vorlauf Primärkreis:
70 Nm
■ Vor- und Rücklauf Sekundärkreis:
50 Nm
Hinweis
Im Primärkreis nur Teflon- oder
EPDM-Dichtung verwenden, keine
Papierdichtung.
2. Vor Einschieben in die Rohrhülsen
die Wellrohrisolierung an den
Anschlussenden etwas zurückschie-
ben.
Längen der Wellrohre
■ Vorlauf Primärkreis:
530 mm
■ Vorlauf Sekundärkreis:
230 mm
■ Rücklauf Sekundärkreis:
150 mm
8
(Fortsetzung)
C Vorlauf Primärkreis (Sole-Eintritt
Wärmepumpe)
3. Vor Einschieben der Wellrohre den
Verschlussdeckel der Anschluss-
Stutzen entfernen.
Hinweis
Der Anschluss-Stutzen für den Vor-
lauf Primärkreis an der Vitocal 200-G
befindet sich unter dem Gehäusede-
ckel.
4. Sicherungsklammern an den
Anschluss-Stutzen der Wärme-
pumpe und an den Rohrhülsen auf-
schieben und mit Drahtbügel
sichern.
5. Wellrohrisolierungen nach oben
schieben. Rohrhülsen inkl. der Über-
gänge zu den Wellrohrisolierungen
mit dampfdiffusionsdichtem Klebe-
band wärmedämmen.
Serviceanleitung
Vitocal 200-G.
