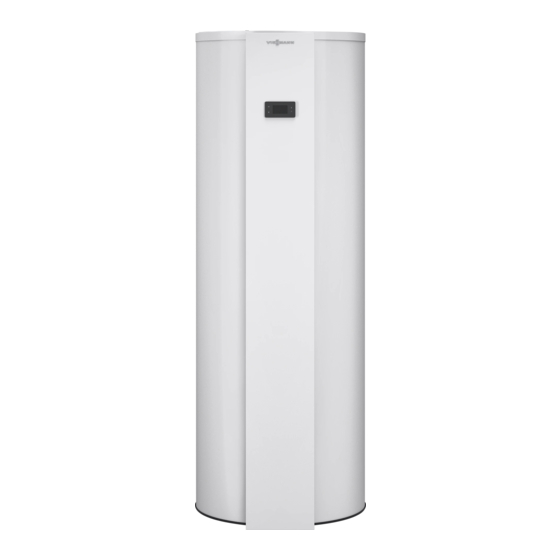

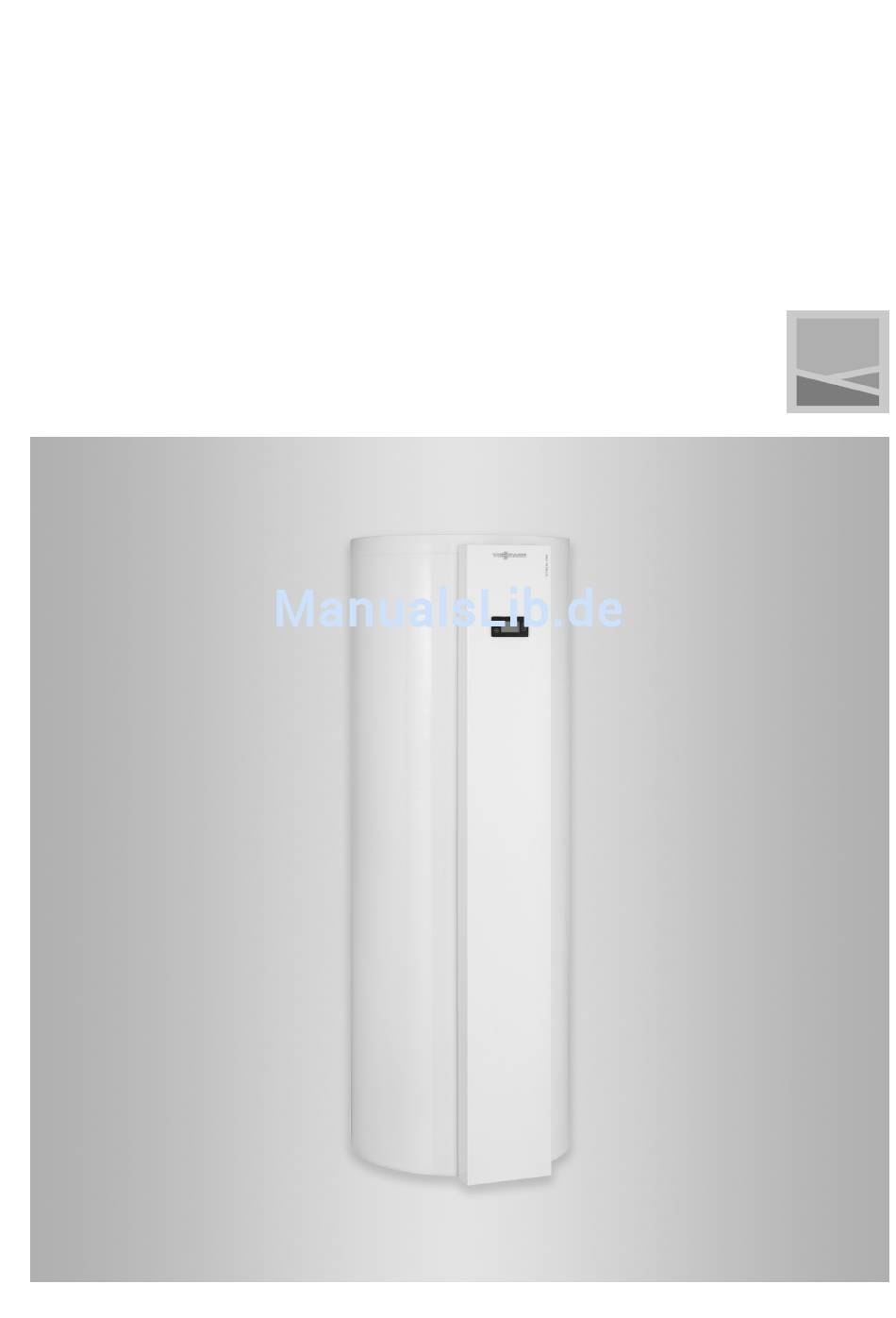

- Seite 1 VIESMANN Bedienungsanleitung für den Anlagenbetreiber Warmwasser-Wärmepumpe Vitocal 060-A ■ Typ T0E 060-A: Mit Elektro-Heizeinsatz-EHE Typ T0S 060-A: Mit Anschluss für externen Wärmeerzeuger ■ VITOCAL 060-A Bitte aufbewahren! 5788 939 DE 5/2017...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Für Ihre Sicherheit Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Men- schen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Gefahr Hinweis Dieses Zeichen warnt vor Personenschäden. Angaben mit dem Wort Hinweis enthalten Zusatzinfor- mationen. Achtung Dieses Zeichen warnt vor Sach- und Umwelt- schäden. - Seite 3 Sicherheitshinweise Für Ihre Sicherheit (Fortsetzung) Bedingungen an die Aufstellung Gefahr Achtung Leicht entflammbare Flüssigkeiten und Materia- Unzulässige Umgebungsbedingungen können lien (z. B. Benzin, Lösungs- und Reinigungsmit- Schäden an der Anlage verursachen und einen tel, Farben oder Papier) können Verpuffungen sicheren Betrieb gefährden. und Brände auslösen.
-
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis 1. Zuerst informieren Bestimmungsgemäße Verwendung ............Gerätebeschreibung ................Vitocal 060-A, Typ T0E ............... ■ Vitocal 060-A, Typ T0S ............... ■ Erstinbetriebnahme ................Zulässige Lufteintrittstemperaturen ............ ■ Ihre Anlage ist voreingestellt ..............Tipps zum Energiesparen ..............Tipps für mehr Komfort ................ -
Seite 5: Gerätebeschreibung
Zweck als zur Trinkwassererwärmung gilt als nicht bestimmungsgemäß. Gerätebeschreibung Vitocal 060-A, Typ T0E Die Vitocal 060-A, Typ T0E ist eine Warmwasser-Wär- Umluftbetrieb mit Luftaustritt nach außen mepumpe mit integriertem Warmwasser-Speicher. Zur Warmwasserbereitung verwendet die Wärme- Der Warmwasser-Wärmepumpe wird Umgebungsluft pumpe die Wärmeenergie der Raumluft oder Außen-... -
Seite 6: Erstinbetriebnahme
Zuerst informieren Erstinbetriebnahme Die Erstinbetriebnahme und Anpassung der Wärme- pumpenregelung an die örtlichen und baulichen Gege- benheiten sowie die Einweisung in die Bedienung müssen von Ihrem Fachbetrieb vorgenommen werden. Zulässige Lufteintrittstemperaturen Außerhalb der zulässigen Lufteintrittstemperaturen Zulässige Lufteintrittstemperaturen: schaltet sich die Warmwasser-Wärmepumpe aus. In ■... -
Seite 7: Tipps Für Mehr Komfort
Zuerst informieren Tipps für mehr Komfort Warmwasserbereitung Höherer Warmwasserbedarf: ■ Erhöhen Sie die Häufigkeit der Aufheizung des Warmwasser-Speichers. Wenden Sie sich hierzu an Ihren Fachbetrieb. (siehe Seite 15). ■ Nutzen Sie den Elektro-Heizeinsatz (falls vorhanden) zur automatischen Nachheizung des Warmwasser- Speichers. -
Seite 8: Über Die Bedienung Bedienteil
Über die Bedienung Bedienteil Grundanzeige Abb. 1 OK Sie bestätigen Ihre Auswahl oder speichern die vorgenommene Einstellung. Sie wählen das Betriebsprogramm. ■ ■ Sie rufen Zeitprogramme auf. ■ Sie zeigen Informationen an. ■ Sie gelangen im Menü einen Schritt zurück. ■... -
Seite 9: Stunden
Ein- und Ausschalten Warmwasser-Wärmepumpe einschalten Nach Außerbetriebnahme oder einem Stromausfall von mehr als 24 Stunden 1. Prüfen Sie, ob der Netzanschluss-Stecker einge- 2. Hinweis steckt ist. Schalten Sie die Netzspannung ein, z. B. Falls Uhrzeit und Tag abwechselnd angezeigt wer- an der separaten Sicherung oder an einem Haupt- den, siehe Seite 18. -
Seite 10: Warmwasserbereitung Normale Warmwassertemperatur
Warmwasserbereitung Normale Warmwassertemperatur Werkseitige Einstellung: 53 °C ECO Drücken Sie folgende Tasten: 1. +/− für gewünschten Wert. 2. OK zur Bestätigung. Betriebsprogramme Wählen Sie mit das gewünschte Betriebspro- gramm. I6 = Off I2 = 0 I6 = On I2 = 1 Abb. -
Seite 11: Diagramme Zu Den Betriebsprogrammen
Warmwasserbereitung Betriebsprogramme (Fortsetzung) Betriebsprogramm Beschreibung BOOST Schnellaufheizung Die Warmwasserbereitung erfolgt über die Wärmepumpe und den Elektro- Heizeinsatz, um den Warmwassertemperatur-Sollwert möglichst schnell zu erreichen. FERIEN (OUT) Das Trinkwasser wird nur minimal erwärmt (Abschaltbetrieb mit Frostschutz der Warmwasser-Wärmepumpe). Die Dauer kann in Tagen eingestellt wer- den. - Seite 12 Warmwasserbereitung Betriebsprogramme (Fortsetzung) Außentemperatur in °C Abb. 3 Maximale durch die Wärmepumpe erzielbare Warmwassertemperatur: 62 °C Außentemperatur von –5 °C bis 35 °C Außentemperatur unter –5 °C oder über 35 °C Warmwassertemperatur in °C Warmwassertemperatur in °C Abb. 4 Abb. 5 Wärmepumpe Wärmepumpe Elektro-Heizeinsatz...
-
Seite 13: Warmwasserbereitung
Warmwasserbereitung Betriebsprogramme (Fortsetzung) Außentemperatur über –2,5 °C Außentemperatur unter –2,5 °C Warmwassertemperatur in °C Warmwassertemperatur in °C Abb. 6 Abb. 7 Wärmepumpe Wärmepumpe Elektro-Heizeinsatz Elektro-Heizeinsatz Warmwassertemperatur-Sollwert Durch die Wärmepumpe erzielbare Warmwasser- temperatur Warmwassertemperatur-Sollwert AUTO Außentemperatur von –5 °C bis 35 °C Außentemperatur unter –5 °C oder über 35 °C Warmwassertemperatur in °C Warmwassertemperatur in °C... - Seite 14 Warmwasserbereitung Betriebsprogramme (Fortsetzung) PROGRAM/NIGHT (Warmwasserbereitung aktiv) Außentemperatur von –5 °C bis 35 °C Außentemperatur unter –5 °C oder über 35 °C Warmwassertemperatur in °C Warmwassertemperatur in °C Abb. 12 Abb. 13 Wärmepumpe Wärmepumpe Elektro-Heizeinsatz Elektro-Heizeinsatz Durch die Wärmepumpe erzielbare Warmwasser- Durch die Wärmepumpe erzielbare Warmwasser- temperatur temperatur...
-
Seite 15: Zeitprogramm Für Warmwasser
Warmwasserbereitung Zeitprogramm für Warmwasser Im Zeitprogramm legen Sie fest, wann das Trinkwas- 3. Wählen Sie mit +/− einen Tag. ser im Betriebsprogramm PROGRAM erwärmt wird. oder Halten Sie + für 3 Sekunden gedrückt, falls Sie Sie können ein Zeitprogramm festlegen, das für alle „WEEK“... -
Seite 16: Erhöhte Trinkwasserhygiene
Warmwasserbereitung Erhöhte Trinkwasserhygiene Um eine erhöhte Trinkwasserhygiene zu gewährleis- ten, kann das Trinkwasser in Ihrem Warmwasser-Spei- cher in regelmäßigen Intervallen auf 60 °C erwärmt werden. Intervall (1 bis 30 Tage), siehe Parameter I4 in Montage- und Serviceanleitung. Die Funktion aktiviert sich unabhängig vom eingestell- ten Betriebsprogramm. -
Seite 17: Eigenstromnutzung
Strom aus Photovoltaikanlage Eigenstromnutzung Sie können den von Ihrer Photovoltaikanlage erzeug- ten Strom zur Warmwasserbereitung nutzen. Wenden Sie sich dafür an Ihren Fachbetrieb. -
Seite 18: Weitere Einstellungen Uhrzeit Und Tag
Weitere Einstellungen Uhrzeit und Tag Die Einstellung von Uhrzeit und Tag ist für das 4. Bestätigen Sie mit OK. Betriebsprogramm PROGRAM unbedingt erforder- Der Wert wurde geändert. lich. Anzeige Bedeutung Uhrzeit und Tag ändern „MON“ Montag „TUE“ Dienstag 1. Wählen Sie mit die Zeiteinstellung „WED“... - Seite 19 Weitere Einstellungen Werkseitige Einstellungen wiederherstellen… (Fortsetzung) 2. Bestätigen Sie mit OK. „dONE“ erscheint. Die werkseitigen Einstellungen sind wiederherge- stellt. Hinweis Uhrzeit und Tag müssen neu eingestellt werden. 3. Verlassen Sie „RST?“ mit...
-
Seite 20: Abfragemöglichkeiten Informationen Abfragen
Abfragemöglichkeiten Informationen abfragen Folgende Informationen können abgefragt werden: Informationen anzeigen ■ Jahresverbrauch (geschätzter Stromverbrauch) Anteil des Elektro-Heizeinsatzes und der Wärme- 1. Wählen Sie mit die Informationen ■ pumpe an der Warmwasserbereitung in den letzten 30 Tagen 2. Wechseln Sie mit OK zwischen den Anzeigen. Beispiel: Hinweis Um die Werte zurückzusetzen, drücken Sie gleich-... -
Seite 21: Warmwasser-Wärmepumpe Geht Nicht In Betrieb
Was ist zu tun? Warmwasser-Wärmepumpe geht nicht in Betrieb Ursache Behebung Der Netzanschluss-Stecker ist nicht eingesteckt. Stecken Sie den Netzanschluss-Stecker in die Steck- ■ ■ Ein bauseits installierter Hauptschalter ist nicht einge- dose. ■ schaltet. Schalten Sie den Hauptschalter ein. ■... -
Seite 22: Instandhaltung Reinigung
Instandhaltung Reinigung Die Geräte können Sie mit einem handelsüblichen Haushaltsreiniger (kein Scheuermittel) reinigen. In die Warmwasser-Wärmepumpe darf kein Spritzwas- ser geraten. Inspektion und Wartung Die Inspektion und Wartung einer Heizungsanlage sind Die regelmäßige Wartung gewährleistet einen stö- durch die Energieeinsparverordnung und die Normen rungsfreien, energiesparenden, umweltschonenden DIN 4755, DVGW-TRGI 2008 und DIN 1988-8 vorge- und sicheren Heizbetrieb. -
Seite 23: Beschädigte Anschlussleitungen
Instandhaltung Inspektion und Wartung (Fortsetzung) Beschädigte Anschlussleitungen Falls die Anschlussleitungen des Geräts oder des extern verbauten Zubehörs beschädigt sind, müssen diese durch besondere Anschlussleitungen ersetzt werden. Bei Austausch ausschließlich Viessmann Lei- tungen verwenden. Benachrichtigen Sie dazu Ihren Fachbetrieb. -
Seite 24: Entsorgung Der Verpackung
Entsorgungshinweise Entsorgung der Verpackung Die Entsorgung der Verpackung Ihres Viessmann Pro- DE: Die Verpackungsabfälle werden gemäß den dukts übernimmt Ihr Heizungsfachbetrieb. gesetzlichen Festlegungen über zertifizierte Ent- sorgungsfachbetriebe der Verwertung zugeführt. AT: Die Verpackungsabfälle werden gemäß den gesetzlichen Festlegungen über zertifizierte Ent- sorgungsfachbetriebe der Verwertung zugeführt. - Seite 25 Stichwortverzeichnis Stichwortverzeichnis Abfrage Photovoltaikanlage, Energiesparen......6 – Informationen............20 – Meldung..............20 Abschaltbetrieb............9 Reinigung..............22 Anzeigeelemente............8 Reset................18 Auslieferungszustand...........6 Ausschalten – Wärmepumpe............9 Störung Außerbetriebnahme............. 9 – abfragen..............20 – Warmwasser-Wärmepumpe........21 Stromausfall..............6 Bedienelemente............8 Strom aus Photovoltaikanlage........17 Display................. 8 Tag................
-
Seite 28: Ihr Ansprechpartner
Ihr Ansprechpartner Für Rückfragen oder Wartungs- und Instandsetzungsarbeiten an Ihrer Anlage wenden Sie sich bitte an Ihren Fachbetrieb. Fachbetriebe in Ihrer Nähe finden Sie z. B. unter www.viessmann.de im Internet. Viessmann Ges.m.b.H. Viessmann Werke GmbH & Co. KG A-4641 Steinhaus bei Wels...
