VIESMANN
Montage- und Serviceanleitung
für die Fachkraft
Vitocal 151-A
Typ AWOT(-M)-E-AC/AWOT(-M)-E-AC-AF 151.A

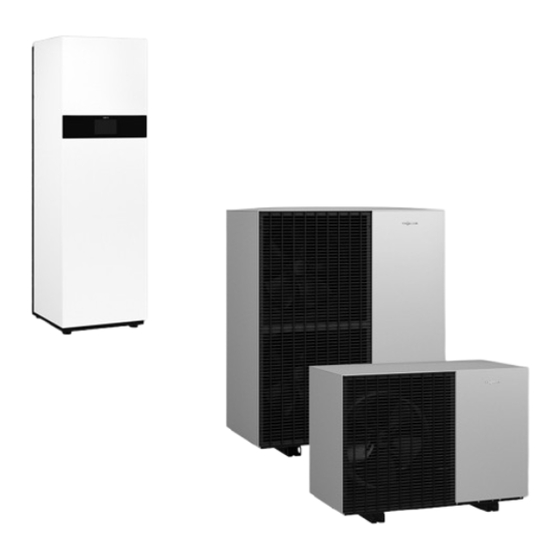

Luft/Wasser-Wärmepumpe, Monoblock-Ausführung für Heiz- und Kühlbetrieb, mit
1 integrierten Heiz-/Kühlkreis
VITOCAL 151-A
Bitte aufbewahren!
6221323 DE
2/2024
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Viessmann Vitocal 151-A AWOT-E-AC 151.A

Inhaltszusammenfassung für Viessmann Vitocal 151-A AWOT-E-AC 151.A

  • Seite 1 VIESMANN Montage- und Serviceanleitung für die Fachkraft Vitocal 151-A Typ AWOT(-M)-E-AC/AWOT(-M)-E-AC-AF 151.A Luft/Wasser-Wärmepumpe, Monoblock-Ausführung für Heiz- und Kühlbetrieb, mit 1 integrierten Heiz-/Kühlkreis VITOCAL 151-A Bitte aufbewahren! 6221323 DE 2/2024...

  • Seite 2: Erläuterung Der Sicherheitshinweise

    Sicherheitshinweise Sicherheitshinweise Bitte befolgen Sie diese Sicher- heitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Gefahr Die Außeneinheit enthält leicht ent- Dieses Zeichen warnt vor Perso- flammbares Kältemittel der Sicherheits- nenschäden. gruppe A3 gemäß ISO 817 und ANSI/ ASHRAE Standard 34.

  • Seite 3: Zu Beachtende Vorschriften

    Sicherheitshinweise Sicherheitshinweise (Fortsetzung) Zielgruppe Diese Anleitung richtet sich ausschließ- Elektroarbeiten dürfen nur von Elektro- ■ lich an autorisierte Fachkräfte. fachkräften durchgeführt werden. Arbeiten am Kältemittelkreislauf mit Alle sicherheitsrelevanten Punkte müs- ■ ■ brennbaren Kältemitteln der Sicher- sen regelmäßig durch die jeweiligen heitsgruppe A3 dürfen nur von Fach- zertifizierten Fachkräfte geprüft wer- kräften durchgeführt werden, die dazu...

  • Seite 4: Sicherheitshinweise Für Arbeiten An Der Anlage

    Sicherheitshinweise Sicherheitshinweise (Fortsetzung) VDMA 24020-3: ■ Kälteanlagen mit brennbarem Kältemit- tel der Sicherheitsgruppe A3 TRBS 1112-1: ■ Explosionsgefährdungen bei und durch Instandhaltungsarbeiten DGUV Regel 100-500, Kapitel 2.35: ■ Betreiben von Kälteanlagen, Wärme- pumpen und Kühleinrichtungen FprCEN/TS 17607: ■ Zusätzliche Aspekte zu Betrieb, War- tung, Instandhaltung, Reparatur und Still-Legung von Kälte-, Klima- und Wärmepumpenanlagen, die entflamm-...

  • Seite 5: Sicherheitshinweise

    Sicherheitshinweise Sicherheitshinweise (Fortsetzung) Die verwendeten elektrischen Betriebs- Gefahr ■ mittel müssen den Anforderungen an Heiße Oberflächen und Medien explosionsgefährdete Bereiche, Zone 2 können Verbrennungen oder Ver- entsprechen. brühungen zur Folge haben. Kalte Keine brennbaren Stoffe verwenden, Oberflächen können Erfrierungen ■ z.
  • Seite 6 Sicherheitshinweise Sicherheitshinweise (Fortsetzung) Die unmittelbare Umgebung der Wär- Gefahr ■ mepumpe auf brennbare Materialien Direkter Kontakt mit flüssigem und und Zündquellen untersuchen: gasförmigem Kältemittel kann zu Alle brennbaren, beweglichen Materia- schweren gesundheitlichen Schä- lien und jegliche Zündquellen aus dem den führen, z. B. Erfrierungen und/ Schutzbereich entfernen.

  • Seite 7: Elektrische Verbindungsleitungen

    Füllwasser gemäß VDI 2035 Gewährleistung einschränken. befüllen, nicht mit frostschutzhalti- Bei Einbau und Austausch aus- gen Medien. schließlich Viessmann Originalteile oder von Viessmann freigegebene Elektrische Verbindungsleitungen Ersatzteile verwenden. Gefahr Durch kurze elektrische Leitungen kann bei Undichtheit am Kältekreis gasförmiges Kältemittel in das Innere des Gebäudes gelangen.

  • Seite 8: Verhalten Bei Wasseraustritt Aus Dem Gerät

    Sicherheitshinweise Sicherheitshinweise (Fortsetzung) Sicherheitshinweise für den Betrieb der Anlage Verhalten bei Austritt von Kältemittel Gefahr Einatmen von Kältemittel kann zu Gefahr Ersticken führen. Austretendes Kältemittel kann zu Kältemittel nicht einatmen. Feuer und Explosionen führen, die schwerste Verletzungen bis hin zum Verhalten bei Wasseraustritt aus dem Tod zur Folge haben.

  • Seite 9: Sicherheitshinweise Für Die Lagerung Der Außeneinheit

    Sicherheitshinweise Sicherheitshinweise (Fortsetzung) Keine mechanischen Gegenstände/ ■ Hilfsmittel zur Entfernung von Eis ver- wenden. Vor dem Einsatz von elektrischen Heiz- ■ geräten, Kältekreis mit geeignetem Messgerät auf Dichtheit prüfen. Das Heizgerät darf keine Zündquelle – darstellen. Das Heizgerät muss den Anforderun- –...

  • Seite 10: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis 1. Information Leitfaden vom Bundesverband Wärmepumpen e. V......14 Entsorgung der Verpackung ..............14 Symbole ....................15 Bestimmungsgemäße Verwendung ............15 Produktinformation ................. 16 Aufbau und Funktionen ..............16 ■ Anlagenbeispiele ................18 ■ Wartungsteile und Ersatzteile ............. 18 ■...
  • Seite 11 Anschlussbereich Kleinspannung < 42 V ........... 65 ■ Anschlussbereich 230 V~/400 V~ ............67 ■ Elektronikmodul HPMU: Zubehör 230 V~ und BUS-Verbindung ..70 ■ Verbindung mit weiteren Viessmann Geräten über CAN-BUS ... 72 ■ Energiezähler anschließen ..............73 ■ Bedieneinheit anbauen ............... 74 ■...
  • Seite 12 ■ Sensoren ausbauen ................138 ■ Umwälzpumpenkopf ausbauen ............141 ■ Statusanzeige interne Umwälzpumpe ........... 141 Temperatursensoren prüfen ..............142 Viessmann NTC 10 k (blaue Kennzeichnung) ......... 143 Ω ■ Wasserdrucksensor prüfen ..............144 Sicherung prüfen ................... 144 Instandhaltung Außenein- Außenverkleidung abbauen und anbauen ..........145 heit Seitenverkleidung rechts abbauen .............
  • Seite 13 Inhaltsverzeichnis Inhaltsverzeichnis (Fortsetzung) 17. Stichwortverzeichnis ........................185...

  • Seite 14: Information

    Abb. 1 Entsorgung der Verpackung Verpackungsabfälle gemäß den gesetzlichen Festle- gungen der Verwertung zuführen. DE: Nutzen Sie das von Viessmann organisierte Ent- sorgungssystem. AT: Nutzen Sie das gesetzliche Entsorgungssystem ARA (Altstoff Recycling Austria AG, Lizenznum- mer 5766). CH: Verpackungsabfälle werden vom Heizungs-/...

  • Seite 15: Symbole

    Information Symbole Symbole in dieser Anleitung Die Arbeitsabläufe für die Erstinbetriebnahme, Inspek- tion und Wartung sind im Abschnitt „Erstinbetrieb- nahme, Inspektion und Wartung“ zusammengefasst Symbol Bedeutung und folgendermaßen gekennzeichnet: Verweis auf anderes Dokument mit weiter- führenden Informationen Symbol Bedeutung Bei der Erstinbetriebnahme erforderliche Arbeitsschritt in Abbildungen: Arbeitsabläufe Die Nummerierung entspricht der Reihen-...

  • Seite 16: Produktinformation

    Information Bestimmungsgemäße Verwendung (Fortsetzung) Fehlgebrauch des Geräts bzw. unsachgemäße Bedie- Hinweis nung (z. B. durch Öffnen des Geräts durch den Anla- Das Gerät ist ausschließlich für den häuslichen bzw. genbetreiber) ist untersagt und führt zum Haftungsaus- haushaltsähnlichen Gebrauch vorgesehen, d. h. auch schluss.
  • Seite 17 Information Produktinformation (Fortsetzung) Der externe Wärmeerzeuger wird hydraulisch hinter Typenschild dem externen Pufferspeicher in die Anlage eingebun- den. Zur Ansteuerung über die Wärmepumpe ist die Erweiterung EM-HB1 (Zubehör) erforderlich. Der externe Wärmeerzeuger unterstützt die Wärme- pumpe bei der Raumbeheizung, falls die Heizleistung der Wärmepumpe unter bestimmten Bedingungen nicht ausreicht.

  • Seite 18: Anlagenbeispiele

    Information Produktinformation (Fortsetzung) Anlagenbeispiele Verfügbare Anlagenbeispiele: www.viessmann-schemes.com Wartungsteile und Ersatzteile Wartungsteile und Ersatzteile können Sie direkt online identifizieren und bestellen. Viessmann Partnershop Login: https://shop.viessmann.com/ Viessmann Ersatzteil-App www.viessmann.com/etapp...

  • Seite 19: Montagevorbereitung

    Montagevorbereitung Anforderungen an bauseitige Anschlüsse Inneneinheit A B C D E F Abb. 3 Vorlauf Sekundärkreis (Heiz-/Kühlkreis 1/externer Heizwasser zur Außeneinheit, Anschluss Cu 28 x Pufferspeicher), Anschluss Cu 28 x 1,0 mm 1,0 mm Kaltwasser, Anschluss Cu 22 x 1,0 mm Warmwasser, Anschluss Cu 22 x 1,0 mm Heizwasser von Außeneinheit, Anschluss Cu 28 x Rücklauf Sekundärkreis (Heiz-/Kühlkreis 1/exter-...

  • Seite 20: Außeneinheit Mit 1 Ventilator

    Montagevorbereitung Anforderungen an bauseitige Anschlüsse (Fortsetzung) Außeneinheit mit 1 Ventilator 1144 Abb. 4 Heizwasser zur Inneneinheit (Heizwasseraustritt): Netzanschlussleitung Steckverbindung für Cu 28 x 1,0 mm CAN-BUS-Kommunikationsleitung (Zubehör) Heizwasser von Inneneinheit (Heizwassereintritt): Kondenswasserablauf Steckverbindung für Cu 28 x 1,0 mm...

  • Seite 21: Außeneinheit Mit 2 Ventilatoren

    Montagevorbereitung Anforderungen an bauseitige Anschlüsse (Fortsetzung) Außeneinheit mit 2 Ventilatoren 1144 Abb. 5 Heizwasser zur Inneneinheit (Heizwasseraustritt): Netzanschlussleitung Steckverbindung für Cu 28 x 1,0 mm CAN-BUS-Kommunikationsleitung (Zubehör) Heizwasser von Inneneinheit (Heizwassereintritt): Kondenswasserablauf Steckverbindung für Cu 28 x 1,0 mm...

  • Seite 22: Außeneinheit Aufstellen

    Außeneinheit aufstellen Außeneinheit transportieren Gefahr Achtung Die Außeneinheit ist mit dem Kältemittel R290 Starke Neigung der Außeneinheit führt zu Gerä- (Propan) gefüllt: Mechanische Belastung kann teschäden. zu Undichtheiten am Kältekreis führen. Bei Aus- ■ Max. Kippwinkel: 45° tritt von Kältemittel besteht Explosions- und ■...
  • Seite 23 Außeneinheit aufstellen Außeneinheit transportieren (Fortsetzung) Abb. 6 Tragehilfe...

  • Seite 24: Transport Mit Transport- Und Aufstellhilfe (Zubehör)

    Außeneinheit aufstellen Außeneinheit transportieren (Fortsetzung) 2. Außeneinheit mit den Tragehilfen anheben und Tragehilfen abbauen transportieren. Hierbei persönliche Schutzausrüs- tung tragen, z. B. Schutzhandschuhe und Sicher- Alle Tragehilfen nach dem Transport abbauen. heitsschuhe. Abb. 7 Transport mit Transport- und Aufstellhilfe (Zubehör) Montage- und Bedienungsanleitung „Transport- und Aufstellhilfe“...

  • Seite 25: Außeneinheit Aufstellen

    Außeneinheit aufstellen Außeneinheit transportieren (Fortsetzung) Transport mit Kran Gefahr 2. Verdampfer auf der Rückseite der Außeneinheit Unsachgemäßes Entladen und Transportieren vor Beschädigungen schützen: kann die Außeneinheit beschädigen. Bei ■ Im unteren Bereich bauseits ein Holzbrett anle- Beschädigung des Kältekreises besteht Explosi- gen.

  • Seite 26: Montagehinweise

    Außeneinheit aufstellen Montagehinweise Achtung Der Höhenunterschied zwischen den hydraulischen Starke Neigung der Außeneinheit führt zu Gerä- Anschlüssen der Außeneinheit und der Inneneinheit teschäden. darf nicht größer als 15 m sein. ■ Max. Kippwinkel während der Aufstellung und Montage: 45° Nach Aufstellung und Montage mindestens ■...

  • Seite 27: Aufstellung

    Außeneinheit aufstellen Montagehinweise (Fortsetzung) Für Service und Wartung einfachen, ganzjährigen Die erhöhten Dach- und Windlasten müssen bei der ■ ■ Zugang zur Außeneinheit ermöglichen. Ausrei- Statik und bei der Befestigung der Außeneinheit chende, den Sicherheitsvorschriften entsprechende berücksichtigt werden. Wartungsflächen vorsehen. Die vom Fachplaner ermittelten Vorgaben bezüglich Geeignete, den Sicherheitsvorschriften entspre- Statik, Abstand zu Gebäudekanten und Schallkon-...

  • Seite 28: Witterungseinflüsse

    Außeneinheit aufstellen Montagehinweise (Fortsetzung) Witterungseinflüsse Bei Montage an windexponierten Stellen: Windlasten Wärmedämmung UV-beständig ausführen. ■ ■ beachten. Falls Design-Verkleidung für Konsole für Bodenmon- ■ ■ Rohrleitungen an der Außenluft außerhalb der Kon- tage (Zubehör) verwendet wird: sole für Bodenmontage (Zubehör) mit einer ausrei- Bei Rohrleitungen innerhalb der Konsole die beilie- chend dicken Wärmedämmung gemäß...

  • Seite 29: Montageort

    Außeneinheit aufstellen Montageort Max. geographische Höhe des Montageorts: 1500 m Nicht über Kellerschächten oder Bodenwannen mon- ■ ■ über NN tieren. ■ Standort mit guter Luftzirkulation wählen, sodass die ■ Nicht in der Nähe von Fenstern von Schlafräumen abgekühlte Luft abströmen und die warme Luft nach- installieren.
  • Seite 30 Außeneinheit aufstellen Montageort (Fortsetzung) In den Schutzbereich keine Zündquellen einbrin- Aufstellung der Außeneinheit vor einer Außen- gen, z. B.: wand ■ Offene Flammen oder Flammkörper ■ Funkenbildende Werkzeuge ■ Nicht zündquellenfreie elektrische Geräte, mobile Endgeräte mit integriertem Akku Gegenstände mit Temperaturen über 360 °C ■...

  • Seite 31: Mindestabstände

    Außeneinheit aufstellen Montageort (Fortsetzung) Eckaufstellung der Außeneinheit links 2644 1000 Abb. 12 Schutzbereich Mindestabstände Hinweis Die im Folgenden dargestellten Mindestabstände sind für Außeneinheiten mit 1 und 2 Ventilatoren identisch.

  • Seite 32: Kondenswasserablauf

    Außeneinheit aufstellen Mindestabstände (Fortsetzung) 1000 Abb. 13 Lufteintritt Wandabstand abhängig von Leitungsführung: Luftaustritt Leitungsdurchführung über Erdniveau: ■ 250 mm ≥ Leitungsdurchführung unter Erdniveau mit Verle- ■ gung der Quattro-Verbindungsleitung im geraden Graben: 940 mm ≥ ■ Leitungsdurchführung unter Erdniveau mit Verle- gung der Quattro-Verbindungsleitung im Graben mit Biegung: 250 mm...

  • Seite 33: Bodenmontage

    Außeneinheit aufstellen Kondenswasserablauf (Fortsetzung) Kondenswasserablauf über Abflussrohr in Sicker- Kondenswasserablauf über Abwassersystem schicht Abb. 15 Abb. 14 Außeneinheit Außeneinheit Konsole für Bodenmontage (Zubehör) Konsole für Bodenmontage (Zubehör) Kondenswasser-Ablaufstutzen Kondenswasser-Ablaufstutzen Fundament Fundament Frostschutz (verdichteter Schotter) Frostschutz (verdichteter Schotter) Abflussrohr (min. DN 40) mit Begleitheizung Abflussrohr (min.
  • Seite 34 Außeneinheit aufstellen Bodenmontage (Fortsetzung) Abb. 16 Abb. 17 Frostschutz für Fundament: Verdichteter Schotter Befestigungspunkte für Konsole: (z. B. 0 bis 32/56 mm), Schichtdicke nach örtli- Bodenanker mit Zugkraft von mindestens 2,5 kN chen Erfordernissen und den Regeln der Bau- verwenden. technik Quattro-Verbindungsleitung (Zubehör) bei Lei- Fundamentstreifen aus Stahlbeton...

  • Seite 35: Fundamente Für Montage Mit Dämpfungssockel (Zubehör)

    Außeneinheit aufstellen Bodenmontage (Fortsetzung) Wand a, b Nur für Leitungsdurchführung unter Erdniveau: Elastische Trennschicht zwischen Fundament Siehe folgende Tabellen. und Wand, nach örtlichen Erfordernissen und den Biegeradius Regeln der Bautechnik Montage mit Konsole für Bodenmontage (Zubehör) Verlegung der Quattro-Verbindungsleitung im Gra- ben mit Biegung Montageanleitung „Konsolen-Set für Bodenmon- 250 mm...
  • Seite 36 Außeneinheit aufstellen Bodenmontage (Fortsetzung) Abb. 19 Frostschutz für Fundament: Verdichteter Schotter, Luftaustritt z. B. 0 bis 32/56 mm, Schichtdicke nach örtlichen Wand Erfordernissen und den Regeln der Bautechnik Elastische Trennschicht zwischen Fundament Fundamentstreifen aus Stahlbeton und Wand, nach örtlichen Erfordernissen und den Bei freiem Ablauf des Kondenswassers: Kiesbett Regeln der Bautechnik zum Versickern...

  • Seite 37: Leitungsdurchführung Unter Erdniveau: Verlegung Im Geraden Graben

    Außeneinheit aufstellen Bodenmontage (Fortsetzung) Montagehinweise für Dämpfungssockel Verlegung der Quattro-Verbindungsleitung im ■ Dämpfungssockel mit beiliegenden Libellen auf dem geraden Graben Fundament waagerecht ausrichten. 940 mm ≥ ■ Zuganker mit einer Zugkraft von mindestens 1,25 kN 175 mm je Befestigungspunkt verwenden. Durchgangslöcher anhand der Nenndurchmesser ■...

  • Seite 38: Leitungsdurchführung Unter Erdniveau: Verlegung Im Graben Mit Biegung

    Außeneinheit aufstellen Bodenmontage (Fortsetzung) Konsole für Bodenmontage (Zubehör) Weitere Montagehinweise zur Quattro-Ver- Anschluss-Set Bodenmontage (Zubehör) bindungsleitung CAN-BUS-Kommunikationsleitung Innen-/Außen- Separate Montageanleitung einheit und Netzanschlussleitung Außeneinheit: Leitungen zugfrei verlegen. Hinweis Bei freiem Ablauf des Kondenswassers: Kiesbett Rohrleitungen an der Außenluft mit einer ausrei- ■...

  • Seite 39: Leitungsdurchführung Über Erdniveau

    Außeneinheit aufstellen Bodenmontage (Fortsetzung) Konsole für Bodenmontage (Zubehör) Weitere Montagehinweise zur Quattro-Ver- Anschluss-Set Bodenmontage (Zubehör) bindungsleitung CAN-BUS-Kommunikationsleitung Innen-/Außen- Separate Montageanleitung einheit und Netzanschlussleitung Außeneinheit: Leitungen zugfrei verlegen. Hinweis Bei freiem Ablauf des Kondenswassers: Kiesbett Rohrleitungen an der Außenluft mit einer ausrei- ■...

  • Seite 40: Wandmontage

    Außeneinheit aufstellen Bodenmontage (Fortsetzung) 3000 Abb. 24 Erdreich Konsole für Bodenmontage (Zubehör), Darstellung Gehweg, Terrasse ohne Design-Verkleidung (Zubehör) Hydraulische Verbindungsleitungen Innen-/Außen- Fundamentstreifen einheit Bei freiem Ablauf des Kondenswassers: Kiesbett CAN-BUS-Kommunikationsleitung Innen-/Außen- zum Versickern einheit und Netzanschlussleitung Außeneinheit: Elastische Trennschicht zwischen Fundament und Leitungen zugfrei verlegen.

  • Seite 41: Montage Mit Konsolen-Set Für Wandmontage

    Außeneinheit aufstellen Wandmontage (Fortsetzung) Montage mit Konsolen-Set für Wandmontage Hinweis Die folgenden Informationen für die Wandmontage gel- ten für Außeneinheiten mit 1 und 2 Ventilatoren. Bei- spielhaft ist die Außeneinheit mit 2 Ventilatoren darge- stellt. Abb. 25 Kiesbett zum Versickern des Kondenswassers Wanddurchführung (Zubehör) für elektrische und Anschluss-Set für Wandkonsole (Zubehör) hydraulische Leitungen...

  • Seite 42: Inneneinheit Montieren

    Inneneinheit montieren Inneneinheit transportieren Achtung Stöße, Druck- und Zugbelastung können zu Schäden an den Außenwänden des Geräts füh- ren. Geräteoberseite, Front und Seitenwände nicht belasten. Inneneinheit teilen Zur besseren Einbringung bei beengten Platzverhält- nissen kann die Hydraulikeinheit vom Speicher-Was- sererwärmer getrennt werden.
  • Seite 43 Inneneinheit montieren Inneneinheit transportieren (Fortsetzung) Abb. 26...
  • Seite 44 Inneneinheit montieren Inneneinheit transportieren (Fortsetzung) Abb. 27 Transportschutz...

  • Seite 45: Inneneinheit Montieren

    Inneneinheit montieren Inneneinheit transportieren (Fortsetzung) Abb. 28 Anforderungen an den Aufstellraum Gefahr Achtung Staub, Gase, Dämpfe können zu Gesundheits- Ungünstiges Raumklima kann zu Funktionsstö- schäden führen und Explosionen auslösen. rungen und Geräteschäden führen. Staub, Gase, Dämpfe im Aufstellraum vermei- Der Aufstellraum muss trocken und frostsicher ■...

  • Seite 46: Betriebssicherheit Und Systemvoraussetzungen Wlan

    Inneneinheit montieren Anforderungen an den Aufstellraum (Fortsetzung) Betriebssicherheit und Systemvoraussetzungen WLAN Das Gerät ist mit einem integrierten WLAN-Kommuni- Funksignale werden abgeschottet durch Versor- ■ kationsmodul ausgestattet. Dieses WLAN-Kommunika- gungsblöcke und Aufzugsschächte. tionsmodul unterstützt Wartung und Service über ■ Funksignale werden durch Geräte gestört, die eben- ViGuide sowie die Bedienung über die ViCare App.

  • Seite 47: Mindestabstände

    Inneneinheit montieren Anforderungen an den Aufstellraum (Fortsetzung) Optimaler Durchdringungswinkel Abb. 30 WLAN-Router Wärmeerzeuger Wand Mindestabstände Anschlüsse Sekundärkreis links/oben Anschlüsse Sekundärkreis rechts/oben Abb. 31 Abb. 32...

  • Seite 48: Mindestraumhöhe

    Inneneinheit montieren Mindestraumhöhe Hinweis Verpackung vor Aufstellung nach oben abnehmen. Abb. 33 Inneneinheit mit integriertem Speicher-Wasser- erwärmer Oberkante Fertigfußboden oder Oberkante Roh- baupodest Druckpunkte Hinweis ■ Zulässige Bodenbelastung beachten. Ø d ■ Gerät waagerecht ausrichten. Falls Bodenunebenheiten mit den Stellfüßen ausge- ■...

  • Seite 49: Hydraulisch Anschließen

    Hydraulisch anschließen Außeneinheit hydraulisch anschließen Außeneinheit öffnen Hinweis Die folgenden Informationen zum Öffnen der Außen- einheit gelten für Außeneinheiten mit 1 und 2 Ventilato- ren. Beispielhaft ist die Außeneinheit mit 2 Ventilatoren dargestellt. Abb. 35...

  • Seite 50: Hydraulische Verbindungsleitungen Anschließen

    Hydraulisch anschließen Außeneinheit hydraulisch anschließen (Fortsetzung) 3. Sichtbare Komponenten der Außeneinheit auf Transport- und Lagerschäden prüfen. Hydraulische Verbindungsleitungen anschließen Anschlussrohre der hydraulischen Anschluss-Sets Anforderung an bauseitige Leitungen (Zubehör) an der Unterseite der Außeneinheit anschließen, je nach Anschluss-Set entweder Kupfer- Anforderungen an z. B. Querschnitt, Anlagendruck: rohr oder Edelstahl-Wellrohr.

  • Seite 51: Inneneinheit Hydraulisch Anschließen

    Hydraulisch anschließen Außeneinheit hydraulisch anschließen (Fortsetzung) Abb. 37 Sicherungsschraube Drehrichtung zum Verriegeln der Transportsiche- rung Drehrichtung zum Lösen der Transportsicherung Nach der Aufstellung der Außeneinheit mit einem Innensechskantschlüssel (Größe 5) prüfen, ob die Transportsicherung vollständig verriegelt ist. Anzugsdrehmoment der Sicherungsschraube: Max. 4 Nm Inneneinheit hydraulisch anschließen Anforderungen an bauseitige Anschlüsse...

  • Seite 52: Hydraulische Anschlüsse Vorbereiten

    Hydraulisch anschließen Inneneinheit hydraulisch anschließen (Fortsetzung) M N F K L Abb. 38 Ausdehnungsgefäß, trinkwassergeeignet Manometeranschluss Beobachtbare Mündung der Ausblaseleitung Rückflussverhinderer/Rohrtrenner Sicherheitsventil Kaltwasser Thermostatischer Mischautomat Trinkwasserfilter Warmwasser Druckminderer gemäß DIN 1988-200:2012-05 Absperrventil Entleerungshahn Durchflussregulierventil Sicherheitsventil Thermostatischer Mischautomat Der Speicher-Wassererwärmer muss durch ein Bei Geräten, die Trinkwasser auf Temperaturen über Sicherheitsventil vor unzulässig hohen Drücken 60 °C erwärmen, muss zum Schutz vor Verbrühungen...
  • Seite 53 Hydraulisch anschließen Inneneinheit hydraulisch anschließen (Fortsetzung) Hinweis Heizwasser zur Außeneinheit: G 1 (Innenge- ¼ Damit die Anlage mit dem Inbetriebnahme-Assistenten winde) befüllt und gespült werden kann, in folgende Leitungen Heizwasser von Außeneinheit: G 1 (Innenge- ¼ jeweils einen 3-Wege-Kugelhahn einbauen: winde) ■...

  • Seite 54: Temperaturwächter

    Hydraulisch anschließen Inneneinheit hydraulisch anschließen (Fortsetzung) Achtung 6. Ablaufschlauch des Sicherheitsventils mit Gefälle Undichte hydraulische Leitungen und Ver- und atmosphärischer Rohrbelüftung gemäß bindungsstellen führen zu Schäden an der EN 12828 an das Abwassersystem anschließen, Anlage oder am Gebäude. z. B. über Ablauftrichter oder Abwassereinlauf. Verbindungsstellen erst nach der Dichtheits- ■...

  • Seite 55: Feuchteanbauschalter

    Hydraulisch anschließen Inneneinheit hydraulisch anschließen (Fortsetzung) Feuchteanbauschalter Für Flächenkühlsysteme (z. B. Fußbodenheizkreis, Anlagen mit externem Pufferspeicher Kühldecke) ist ein Feuchteanbauschalter (Zubehör) erforderlich. Heiz-/Kühlkreise 1, 2, 3 und 4: ■ Montage im zu kühlenden Raum am Kühlwasservor- lauf: Ggf. Wärmedämmung entfernen. ■...
  • Seite 56 Hydraulisch anschließen Inneneinheit hydraulisch anschließen (Fortsetzung) Die beiden Anschlüsse von und zur Außeneinheit wer- den dafür hydraulisch verbunden. In diese Verbin- dungsleitung zwingend einen Entlüfter und ein Rück- schlagventil einbauen: Siehe folgende Abbildung. Abb. 41 Entlüfter Rückschlagventil...

  • Seite 57: Inneneinheit Ausrichten

    Hydraulisch anschließen Inneneinheit hydraulisch anschließen (Fortsetzung) Inneneinheit ausrichten SW17 Abb. 42...

  • Seite 58: Elektrisch Anschließen

    Elektrisch anschließen Elektrische Anschlüsse vorbereiten Leitungen ■ Leitungslängen und Leitungsquerschnitte: Siehe fol- gende Tabellen. ■ Für Zubehör: Leitungen mit jeweils benötigter Aderanzahl für externe Anschlüsse. Bauseitige Verteilerdose vorbereiten. Leitungslängen in der Inneneinheit Anschlussleitungen Leitungslänge in Inneneinheit 230 V~, z. B. für Umwälzpumpen 1,3 m ■...

  • Seite 59: Inneneinheit Elektrisch Anschließen

    Elektrisch anschließen Inneneinheit elektrisch anschließen Inneneinheit: Vorderbleche abbauen Abb. 43...

  • Seite 60: Netzschalter Umbauen

    Elektrisch anschließen Inneneinheit elektrisch anschließen (Fortsetzung) Netzschalter umbauen Abhängig von der Aufstellsituation kann der Netzschal- Elektrischen Anschlussraum HPMU öffnen. Leitung ter entweder rechts oder links an der Inneneinheit des Netzschalters abklemmen und ausbauen. Siehe montiert werden. Werkseitig ist der Netzschalter an der Kapitel „Elektrisch anschließen“.

  • Seite 61: Elektrisch Anschließen

    Elektrisch anschließen Inneneinheit elektrisch anschließen (Fortsetzung) Übersicht der elektrischen Anschlussbereiche Abb. 45 Anschlussbereich Kleinspannung < 42 V (obere Elektronikmodul HPMU Leiterplatte) Bedieneinheit HMI Anschlussbereich 230 V~/400 V~ (untere Leiter- Elektronikmodul EHCU platte) Elektrische Anschlussbereiche öffnen Achtung Durch elektrostatische Entladung können elek- tronische Baugruppen beschädigt werden.
  • Seite 62 Elektrisch anschließen Inneneinheit elektrisch anschließen (Fortsetzung) Konsole der Bedieneinheit abbauen Konsole in Wartungsposition versetzen Abb. 46 Abb. 47...

  • Seite 63: Inneneinheit Elektrisch Anschließen

    Elektrisch anschließen Inneneinheit elektrisch anschließen (Fortsetzung) Elektronikmodul HPMU öffnen Elektronikmodul EHCU öffnen Abb. 48 Abb. 49 Inneneinheit: Elektrische Leitungen zum Anschlussbereich verlegen Gefahr Gefahr Beschädigte Leitungsisolierungen können zu Unsachgemäß ausgeführte Verdrahtungen kön- gefährlichen Verletzungen durch elektrischen nen zu gefährlichen Verletzungen durch elektri- Strom und zu Geräteschäden führen.

  • Seite 64: Hinweise Zu Den Anschlusswerten

    Elektrisch anschließen Inneneinheit elektrisch anschließen (Fortsetzung) Achtung Frei verlegte Leitungen können durch Vibration beschädigt werden. Alle ins Gerät eingeführten Leitungen gemein- sam mit dem vorhandenen Leitungsstrang mit den Kabelbindern befestigen. < 42 V 230 V~/400 V~ Abb. 50 Hinweise zu den Anschlusswerten ■...

  • Seite 65: Anschlussbereich Kleinspannung

    Elektrisch anschließen Inneneinheit elektrisch anschließen (Fortsetzung) Anschlussbereich Kleinspannung < 42 V 1 2 3 4 5 6 9 10 11 12 CAN L GND CAN H CAN L CAN H PlusBus 1 2 3 4 5 6 7 8 9 10 11 12 24 V 24 V 10 kΩ...
  • Seite 66 BUS-Kommunikationsleitung Innen-/Außen- einheit anschließen“. 6 bis 8 Anschluss eines weiteren CAN-BUS-Teil- Zur Einbindung der Wärmepumpe in ein ex- 91.L nehmers (Viessmann Gerät), z. B. Vito- ternes CAN-BUS-System: 91.H charge VX3 Empfohlene Anschlussleitung und weitere Informationen: Siehe Kapitel „Verbindung mit weiteren Viessmann Geräten über CAN- BUS“.

  • Seite 67: Anschlussbereich 230 V~/400 V

    Elektrisch anschließen Inneneinheit elektrisch anschließen (Fortsetzung) Untere Lüsterklemme : Sensoren Klemmen Komponente Erläuterung 1 und 2 Feuchteanbauschalter 24 V für Heiz-/ Empfohlene Anschlussleitung: 92A.1 GND Kühlkreis 1 2 x 0,75 mm ■ 92A.2 24 V Max. Leitungslänge: 25 m Oder 2 x 1,5 mm ■...

  • Seite 68: Spannungsversorgung Für Konfigurierbare

    Elektrisch anschließen Inneneinheit elektrisch anschließen (Fortsetzung) Obere Lüsterklemme : Betriebskomponenten 230 V~ und Digital-Eingänge Klemmen Komponente/Funktion Erläuterung 1 bis 5 143.1 Spannungsversorgung für konfigurierbare Spannung: 230 V~ Digital-Eingänge 143.2 bis 143.5 143.2 Konfigurierbare Digital-Eingänge 1 bis 4 Erforderliche Parameter bei der Inbetrieb- Mögliche Funktionen: Siehe Kapitel „Funk- nahme einstellen: Siehe Kapitel „Inbetrieb- 143.3...
  • Seite 69 Elektrisch anschließen Inneneinheit elektrisch anschließen (Fortsetzung) Folgende Funktionen stehen über die 4 Digital-Eingänge zur Verfügung: Funktionen Schaltkontakte Erläuterung 143.2 143.3 143.4 143.5 EVU-Sperre Potenzialfreier Öffner erforderlich: — — — Geschlossen: Wärmepumpe in Betrieb ■ Geöffnet: Wärmepumpe außer Betrieb ■ Für den Heizwasser-Durchlauferhitzer können die ab- ■...

  • Seite 70: Elektronikmodul Hpmu: Zubehör 230 V~ Und Bus-Verbindung

    Elektrisch anschließen Inneneinheit elektrisch anschließen (Fortsetzung) Funktionen Schaltkontakte Erläuterung 143.2 143.3 143.4 143.5 Extern Sperren Externes Sperren von Kältekreis und Heizwasser- — — — Durchlauferhitzer 143.1 143.2 Potenzialfreier Kontakt (bauseits) Temperatur- Temperaturwächter als Maximaltemperaturbegrenzung — — — wächter Heiz-/ für Fußbodenheizkreise Kühlkreis 1 143.1 143.2...
  • Seite 71 Anschlüsse Kleinspannung < 42 V Klemmen Komponente Erläuterung 91.L Anschluss eines weiteren CAN-BUS-Teil- Einbindung der Wärmepumpe als mittlerer 91.H nehmers (Viessmann Gerät), z. B. Vito- Teilnehmer in ein externes CAN-BUS-Sys- charge VX3 Empfohlene Anschlussleitung: Vorkonfektionierte BUS-Verbindungslei- ■ tung (Zubehör) Weitere Informationen: Siehe Kapitel „Ver- bindung mit weiteren Viessmann Geräten...

  • Seite 72: Verbindung Mit Weiteren Viessmann Geräten Über Can-Bus

    Anschlussbereich Kleinspannung < 42 V 156 Netzanschluss PlusBus-Teilnehmer im Elek- tronikmodul HPMU Erweiterungssatz Mischer Verbindung mit weiteren Viessmann Geräten über CAN-BUS Die Wärmepumpe kann mit weiteren kompatiblen Hinweis Geräten über den externen CAN-BUS einen System- Inbetriebnahme aller CAN-BUS-Teilnehmer: Siehe verbund bilden.

  • Seite 73: Energiezähler Anschließen

    CAN-BUS-System eingebunden. zähler verwendet werden, muss bei einem der Ener- Empfohlener Leitungstyp: Siehe Kapitel „Verbindung giezähler die Node-ID auf „ID 98“ umgestellt werden. mit weiteren Viessmann Geräten über CAN-BUS“. Montage- und Serviceanleitung „Energiezähler“ Achtung Falsche Adernzuordnung kann zu Störungen am Gerät führen.

  • Seite 74: Bedieneinheit Anbauen

    Elektrisch anschließen Inneneinheit elektrisch anschließen (Fortsetzung) Bedieneinheit anbauen Abb. 58 Bedieneinheit...

  • Seite 75: Außeneinheit Elektrisch Anschließen

    Elektrisch anschließen Außeneinheit elektrisch anschließen Leitungsverlegung zum Anschlussbereich Außeneinheit mit 1 Ventilator Leitungslänge im Gerät: Netzanschlussleitung Verdichter 230 V~: 300 mm ■ ■ CAN-BUS-Kommunikationsleitung: 900 mm Abb. 59 Netzanschluss Verdichter 230 V~ Anschluss CAN-BUS-Kommunikationsleitung (Zubehör) Leitungsdurchführung CAN-BUS-Kommunikations- leitung Anzugsdrehmoment: 6 Nm Leitungsdurchführung Netzanschlussleitung Anzugsdrehmoment: 8 Nm...

  • Seite 76: Can-Bus-Kommunikationsleitung Innen-/Außeneinheit Anschließen (Zubehör)

    Elektrisch anschließen Außeneinheit elektrisch anschließen (Fortsetzung) Außeneinheit mit 2 Ventilatoren Abb. 60 Netzanschluss Verdichter 230 V~/400 V~ Leitungsdurchführung CAN-BUS-Kommunikations- Anschluss CAN-BUS-Kommunikationsleitung leitung (Zubehör) Anzugsdrehmoment: 6 Nm Leitungsdurchführung Netzanschlussleitung Anzugsdrehmoment: 8 Nm Leitungslänge im Gerät: Netzanschlussleitung Verdichter 230 V~/400 V~: ■ 1900 mm ■...

  • Seite 77: Empfohlene Leitung

    Elektrisch anschließen CAN-BUS-Kommunikationsleitung… (Fortsetzung) Empfohlene Leitung Empfohlene Leitung: ■ BUS-Kommunikationsleitung Innen-/Außeneinheit (Zubehör), Länge 5, 15 oder 30 m ■ Bei bauseitiger Verdrahtung: Nur die in den beiden Tabellen aufgeführten Lei- tungstypen verwenden. Jeweils am Anschluss „GND“ zusätzlich die Schir- mung anschließen: –...
  • Seite 78 Elektrisch anschließen CAN-BUS-Kommunikationsleitung… (Fortsetzung) Außeneinheit mit 1 Ventilator GND LOW- High+ CAN L CAN H Abb. 61 Ferrit Farbkennzeichnung nach IEC 60757: BN Braun GN Grün WH Weiß...
  • Seite 79 Elektrisch anschließen CAN-BUS-Kommunikationsleitung… (Fortsetzung) Außeneinheit mit 2 Ventilatoren Vitocal 230 V Vitocal 400 V 3 4 5 CAN L CAN H Abb. 62 Ferrit Farbkennzeichnung nach IEC 60757: BN Braun GN Grün WH Weiß...

  • Seite 80: Netzanschluss

    Elektrisch anschließen Netzanschluss Trennvorrichtungen für nicht geerdete Leiter Hinweis ■ In der Netzanschlussleitung ist eine Trennvorrich- Bei unsachgemäß ausgeführten Elektroinstallationen tung vorzusehen, die alle aktiven Leiter allpolig vom können unerwünschte elektromagnetische Wechsel- Netz trennt und der Überspannungskategorie III wirkungen mit anderen elektronischen Geräten auftre- (3 mm) für volle Trennung entspricht.

  • Seite 81: Nur Typen

    Elektrisch anschließen Netzanschluss (Fortsetzung) Nur Typen ... SP: Wärmepumpen mit zentralem Netzanschluss an der Inneneinheit Gemeinsamer Netzanschluss für Wärmepumpenrege- Netzanschluss: 1/N/PE 230 V/50 Hz ■ lung und Heizwasser-Durchlauferhitzer: Empfohlene Netzanschlussleitung: ■ ■ Nur für Heizwasser-Durchlauferhitzer mit Netzan- 3 x 6,0 mm schluss 230 V~ ■...

  • Seite 82: Inneneinheit: Netzanschluss Heizwasser-Durchlauferhitzer 230 V~/400 V

    Elektrisch anschließen Netzanschluss (Fortsetzung) Wärmepumpenregelung Netzanschluss 1/N/PE 230 V/50 Hz 1/N/PE 230 V/50 Hz Empfohlene Netzanschlussleitung Ohne EVU-Sperre 3 x 1,5 mm ■ Mit EVU-Sperre 5 x 1,5 mm ■ Max. Leitungslänge 50 m Max. Absicherung 16 A Tarif Normaltarif Kein Niedertarif mit EVU-Sperre möglich ■...
  • Seite 83 Elektrisch anschließen Netzanschluss (Fortsetzung) 1 2 3 4 5 6 7 8 9 10 11 12 13 14 L1 L2 L3 N1 N2 N3 1/N/PE 230 V/50 Hz 3/N/PE 400 V/50 Hz 1/N/PE 230 V/50 Hz Abb. 64 Brücken Netzanschlussklemmen für Heizwasser-Durchlauf- erhitzer...
  • Seite 84 Elektrisch anschließen Netzanschluss (Fortsetzung) Netzanschluss Heizwasser-Durchlauferhitzer 230 V~ Netzanschluss 1-phasig 2-phasig 3-phasig N2 N3 1x 1/N/PE 230 V/50 Hz 2x 1/N/PE 230 V/50 Hz 3x 1/N/PE 230 V/50 Hz Brücken an Klemmen N1 bis N3 Entfernen! Im Drehstromnetz: Entfernen! ■ Brücke an Klemmen N1, N2 kann entfernt werden.

  • Seite 85: Außeneinheit: Netzanschluss Verdichter 230 V~/400 V

    Elektrisch anschließen Netzanschluss (Fortsetzung) Außeneinheit: Netzanschluss Verdichter 230 V~/400 V~ Gefahr Achtung Explosionsgefahr: Durch elektrische Bauteile Falsche Phasenfolge kann zu Geräteschäden können Funken entstehen, die austretendes führen. Kältemittel entzünden können. Den Netzanschluss des Verdichters 400 V~ nur Vor dem Einstecken oder Trennen des Netzan- in der angegebenen Phasenfolge (siehe schluss-Steckers die Anlage spannungsfrei Anschlussklemmen) mit rechtsdrehendem...

  • Seite 86: Netzversorgung Mit Evu-Sperre: Ohne Bauseitige Lasttrennung

    Elektrisch anschließen Netzanschluss (Fortsetzung) Außeneinheit mit 2 Ventilatoren Netzanschluss Ver- 230 V~ 400 V~ dichter 1/N/PE 230 V/50 Hz 3/N/PE 400 V/50 Hz Empfohlene Netzanschlussleitung 3 x 2,5 mm 5 x 2,5 mm Oder 3 x 4,0 mm Max. Leitungslänge abhängig von Netzanschlussleitung 20 m 3 x 2,5 mm —...

  • Seite 87: Netzversorgung In Verbindung Mit Eigenstromnutzung

    Elektrisch anschließen Netzanschluss (Fortsetzung) Netzversorgung in Verbindung mit Eigenstromnutzung Verfügbare Anschluss-Schemen bei Eigenstromnut- zung durch das integrierte Energiemanagement und weiterführende Informationen: Siehe https://link.viessmann.com/energymanagement. Abb. 66 Inneneinheit schließen Gefahr Achtung Fehlende Erdung von Komponenten der Anlage Nicht sorgfältig verschlossenes Gehäuse kann kann bei einem elektrischen Defekt zu gefährli-...
  • Seite 88 Elektrisch anschließen Außeneinheit schließen (Fortsetzung) Abb. 67 2. Anzugsdrehmoment 1,5 +1,0 Nm...

  • Seite 89: Erstinbetriebnahme

    Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite • 1. Protokolle erstellen......................90 • 2. Anlage in Betrieb nehmen....................90 • 3. Anlage befüllen........................99 • 4.

  • Seite 90: Protokolle Erstellen

    Innen-/Außeneinheit anschließen“. Externer CAN-BUS für Systemverbund: Siehe „Ver- ■ Alle hydraulischen Leitungen sind an der Wärme- bindung mit weiteren Viessmann Geräten über CAN- pumpe angeschlossen und auf Dichtheit geprüft. BUS“. Innen- und Außeneinheit sind hydraulisch miteinan- Die Inneneinheit, der Heizwasser-Durchlauferhitzer ■...

  • Seite 91: Erstinbetriebnahme, Inspektion, Wartung

    – QR-Code des Aufklebers scannen. Siehe Kapitel „Einschaltreihenfolge Innen-/Außen- Oder einheit“. – Namen des Access Points „Viessmann-xxxx“ und das Passwort („WPA2“) eingeben. 2. Inbetriebnahme starten: Alle erforderlichen Einstellungen in der Inbetriebnahme an der Wärmepumpe über den ViGuide App vornehmen. Inbetriebnahme-Assistenten starten: ■...

  • Seite 92: Internetverbindung Einrichten

    Access Point der Wärmepumpe mit ViGuide App durchführen. Alle erforderlichen Einstellungen in der ViGuide App vornehmen. 1. Falls eines oder mehrere der weiteren Viessmann Geräte schon als Einzelgerät in Betrieb waren, an 5. Weitere Einstellungen über ViCare App: diesen Viessmann Geräten zuerst den Ausliefe- Für Einstellungen über die ViCare App ist eine...
  • Seite 93 Erstinbetriebnahme, Inspektion, Wartung Anlage in Betrieb nehmen (Fortsetzung) Inbetriebnahme-Assistenten nachträglich aufrufen Falls die Erstinbetriebnahme später fortgeführt werden „Service“ soll, kann der Inbetriebnahme-Assistent jederzeit wie- der gestartet werden. 3. Passwort „viservice“ eingeben. Auf folgende Schaltflächen tippen: 4. Mit bestätigen. 5. „Inbetriebnahme“ Inbetriebnahme-Assistent Ablauf Erläuterungen und Verweise...
  • Seite 94 Erstinbetriebnahme, Inspektion, Wartung Anlage in Betrieb nehmen (Fortsetzung) Ablauf Erläuterungen und Verweise Installation Kältekreis Ja, Außeneinheit freige- Außeneinheit ist gemäß dieser Montage- und Serviceanleitung installiert und be- ■ triebsbereit: Inbetriebnahme fortsetzen. Nein. Raumbeheizung Außeneinheit nicht betriebsbereit: ■ erfolgt nur mit Heizwas- Raumbeheizung über den integrierten Heizwasser-Durchlauferhitzer oder über ■...
  • Seite 95 Erstinbetriebnahme, Inspektion, Wartung Anlage in Betrieb nehmen (Fortsetzung) Ablauf Erläuterungen und Verweise Befüllassistent Anlagendruck Werte für Anlagendruck einstellen. Sollwert Sollwert des heizwasserseitigen Anlagendrucks in bar ■ Bereich Toleranzbereich des Anlagendrucks in bar: Falls dieser Wert für eine bestimmte ■ Dauer um mehr als den angegebenen Bereich abweicht, erscheint Warnmel- dung A.11.
  • Seite 96 Erstinbetriebnahme, Inspektion, Wartung Anlage in Betrieb nehmen (Fortsetzung) Ablauf Erläuterungen und Verweise Externer Wärmeerzeuger Betriebsart externer Wär- Nicht aktiv ■ meerzeuger Externer Wärmeerzeuger kann nicht angefordert werden. Nur Heizen ■ Raumbeheizung über den externen Wärmeerzeuger, keine Raumkühlung Hinweis Trinkwassererwärmung erfolgt immer über den integrierten Heizwasser-Durch- lauferhitzer.
  • Seite 97 Erstinbetriebnahme, Inspektion, Wartung Anlage in Betrieb nehmen (Fortsetzung) Ablauf Erläuterungen und Verweise Elektrische Zusatzheizung Freigabe des integrierten Heizwasser-Durchlauferhitzers Funktion nicht verfügbar Heizwasser-Durchlauferhitzer ist für Raumbeheizung und Trinkwassererwär- ■ mung nicht freigegeben: Heizwasser-Durchlauferhitzer wird nur zum Frostschutz der Wärmepumpe und der Anlage eingeschaltet. Nur Heizen Heizwasser-Durchlauferhitzer wird nur zur Raumbeheizung eingeschaltet, z.
  • Seite 98 ϑ /°C Inbetriebnahme beenden startet die Anlage neu. ■ zurück zur Systemkonfiguration ■ Funk-Fernbedienung montieren und verbinden (Zubehör) Montage- und Serviceanleitung Funk-Fernbedie- Das Viessmann Gerät (z. B. Wärmeerzeuger oder Lüf- nung tungsgerät) wird über Low-Power-Funk mit der Funk- Fernbedienung verbunden.

  • Seite 99: Anlage Befüllen

    Erstinbetriebnahme, Inspektion, Wartung Anlage in Betrieb nehmen (Fortsetzung) Hinweis Die Inbetriebnahme der Funk-Fernbedienung erfolgt über ViGuide App. Anlage befüllen Das Befüllen der Anlage erfolgt menügeführt mit dem Achtung Inbetriebnahme-Assistenten. Das Füllen und Entlüften der Anlage mit gelöster Transportsicherung kann zu Schäden in der Außeneinheit führen.
  • Seite 100 Erstinbetriebnahme, Inspektion, Wartung Anlage befüllen (Fortsetzung) Abb. 69 Die Befüllung startet automatisch, nachdem der „Befüllassistent“ im Inbetriebnahme-Assistenten auf- gerufen wurde. 1. Befüllschlauch am 3-Wege-Kugelhahn Vorlauf Außeneinheit (Heizwassereintritt Inneneinheit) anschließen. 2. Ablauflauch am 3-Wege-Kugelhahn Rücklauf Außeneinheit (Heizwasseraustritt Inneneinheit) anschließen. Schlauch in geeignetes Gefäß oder Abwasseranschluss führen.

  • Seite 101: Befüllfunktion Aufrufen

    Erstinbetriebnahme, Inspektion, Wartung Anlage befüllen (Fortsetzung) 3. 3-Wege-Kugelhähne im Vor- und Rücklauf Außen- 4. Befüllvorgang im Inbetriebnahme-Assistenten star- einheit gemäß Abb. 69 öffnen: Offen in allen ten. Richtungen Befüllung des 1. Verbraucherkreises beginnt. Heizwasser über den Befüllschlauch einströmen lassen. 5. Sobald keine Luftblasen mehr aus dem Ablauf- schlauch austreten, mit die Befüllung des Achtung...

  • Seite 102: Anlagendruck Herstellen

    Erstinbetriebnahme, Inspektion, Wartung Anlagendruck herstellen Abb. 70 Befüllung der Anlage mit der Befüllfunktion ist abge- 5. Sobald der gewünschte Anlagendruck erreicht ist, schlossen. Vorgang im Inbetriebnahme-Assistenten beenden. Die Funktion „Anlagendruck herstellen“ startet im Anschluss automatisch. 6. 3-Wege-Kugelhahn vom Vorlauf Außeneinheit (Heizwassereintritt Inneneinheit) in Richtung Befüll- 1.

  • Seite 103: Funktion Anlagendruck Aktivieren

    Erstinbetriebnahme, Inspektion, Wartung Anlagendruck herstellen (Fortsetzung) 7. Dichtheit der internen und bauseitigen hydrauli- 8. Hydraulische Verbindungen wärmedämmen. schen Verbindungen prüfen. Empfohlener Prüfdruck: 2 bis 2,5 bar (0,2 bis 0,25 MPa) Gefahr Durch austretendes Heiz- oder Trinkwasser besteht die Gefahr eines Stromschlags. Dichtheit aller wasserseitigen Anschlüsse prüfen.

  • Seite 104: Wärmepumpe Öffnen

    Erstinbetriebnahme, Inspektion, Wartung Wärmepumpe öffnen Gefahr Achtung Das Berühren spannungsführender Bauteile Bei Arbeiten am Kältekreis kann Kältemittel aus- kann zu gefährlichen Verletzungen durch elektri- treten. schen Strom führen. Einige Bauteile auf Leiter- ■ Vorschriften und Richtlinien zur Handhabung platten führen nach Ausschalten der Netzspan- dieses Kältemittels unbedingt beachten und nung noch Spannung.

  • Seite 105: Speicher-Wassererwärmer Trinkwasserseitig Füllen Und Entlüften

    Erstinbetriebnahme, Inspektion, Wartung Ausdehnungsgefäß und Anlagendruck prüfen (Fortsetzung) 3. Wasser nachfüllen, bis bei abgekühlter Anlage der Fülldruck min. 1,0 bar (0,1 MPa) beträgt und 0,3 bis 0,5 bar (30 bis 50 kPa) höher ist als der Vor- druck des Ausdehnungsgefäßes: Siehe Kapitel „Anlage befüllen“.

  • Seite 106: Anodenschutzstrom Mit Anoden-Prüfgerät Messen

    Erstinbetriebnahme, Inspektion, Wartung Anodenschutzstrom mit Anoden-Prüfgerät messen 1. Wärmedämmung abnehmen. 2. Masseleitung von der Magnesium-Schutzanode abziehen. 3. Messgerät (Messbereich bis 5 mA) zwischen Steckzunge der Magnesium-Schutzanode Masseleitung in Reihe schalten. Anoden- Magnesium-Schutzanode schutzstrom > 0,3 mA Funktionsfähig < 0,3 mA Sichtprüfung erforderlich: Siehe Kapitel „Magnesium-Schutzanode prüfen“.
  • Seite 107 Erstinbetriebnahme, Inspektion, Wartung Gerät trinkwasserseitig entleeren (Fortsetzung) Abb. 73 Wärmedämmung Magnesium-Schutzanode Masseleitung Dichtung 6. Einen Schlauch in den Speicher-Wassererwärmer einführen. Mit einer Pumpe entleeren. Achtung Unterdruck im Speicher-Wassererwärmer führt zu Materialschäden. Speicher-Wassererwärmer nur bei offener Entlüftung mit einer Saugpumpe entleeren.

  • Seite 108: Alle Heiz- Und Trinkwasserseitigen Anschlüsse Auf Dichtheit Prüfen

    Erstinbetriebnahme, Inspektion, Wartung Alle heiz- und trinkwasserseitigen Anschlüsse auf Dichtheit prüfen Gefahr Achtung Durch austretendes Heiz- oder Trinkwasser Undichte hydraulische Verbindungen führen zu besteht die Gefahr eines Stromschlags. Geräteschäden. Bei Inbetriebnahme und nach Wartungsarbeiten ■ Dichtheit der internen und bauseitigen hydrau- Dichtheit aller wasserseitigen Anschlüsse prü- lischen Verbindungen prüfen.
  • Seite 109 Erstinbetriebnahme, Inspektion, Wartung Kältekreis prüfen (Fortsetzung) Behälter PS x V Kategorie Akkumulator 1 2,5 l 76 barl Akkumulator 2 (Verdichter) 1,1 l 34 barl Verdichter 1,5 l 46 barl Behälter gemäß Artikel 4, Absatz 3 < 1 l < 30,3 barl —...
  • Seite 110 Vorschriften zu beachten. und Sicherheitseinrichtungen erforderlich. Die Prüfung kann den Austausch von Komponenten erfordern. Sicherheitskette jährlich prüfen: Informationen zum ■ Prüfablauf beim Technischen Dienst von Viessmann Die Außeneinheit in folgenden Fällen instandsetzen erfragen. oder entsorgen: ■ Hochdruckwächter PSH mindestens alle 12 Jahre ■...

  • Seite 111: Filter Im Kugelhahn Reinigen

    Erstinbetriebnahme, Inspektion, Wartung Filter im Kugelhahn reinigen 90° 90° SW 27 SW 19 Abb. 75 4. Filter unter fließendem Wasser reinigen. 5. Filter in umgekehrter Reihenfolge wieder einbauen (Arbeitsschritte 3. bis 1.). Anzugsdrehmoment für den Deckel: 10,0 0,5 Nm ± Freien Lauf des Ventilators in der Außeneinheit prüfen Gefahr 1.

  • Seite 112: Wärmetauscher (Verdampfer) Der Außeneinheit Reinigen

    Erstinbetriebnahme, Inspektion, Wartung Wärmetauscher (Verdampfer) der Außeneinheit reinigen Ein verschmutzter Wärmetauscher (Verdampfer) min- Reinigung mit Druckluft dert die Wärmeleistung und kann zur Abschaltung der Wärmepumpe führen. Wir empfehlen den Wärmetau- 1. Gehäuse der Außeneinheit öffnen. scher (Verdampfer) regelmäßig zu reinigen. Gefahr Gefahr Die scharfen Kanten des Wärmetauschers...
  • Seite 113 Erstinbetriebnahme, Inspektion, Wartung Kondenswasserwanne und Kondenswasserablauf… (Fortsetzung) Gefahr Achtung Leicht entflammbare Flüssigkeiten und Materia- Handelsübliche Haushaltsreiniger und spezielle lien (z. B. Benzin, Lösungs- und Reinigungsmit- Reiniger können die Kondenswasserwanne tel, Farben oder Papier) können Verpuffungen beschädigen. und Brände auslösen. ■ Nur mit klarem Wasser reinigen.

  • Seite 114: Speicher-Wassererwärmer Reinigen

    Erstinbetriebnahme, Inspektion, Wartung Kondenswasserwanne und Kondenswasserablauf… (Fortsetzung) Hinweis Die folgenden Informationen gelten für Außeneinheiten mit 1 und 2 Ventilatoren. Beispielhaft ist die Außenein- heit mit 2 Ventilatoren dargestellt. Abb. 76 Öffnungen im Bodenblech Kondenswasserwanne Kondenswasserablauf 3. Kondenswasserwanne und Kondenswasserablauf reinigen. Anzugsdrehmoment für die Schrauben: 0,5 Nm ±...
  • Seite 115 Erstinbetriebnahme, Inspektion, Wartung Speicher-Wassererwärmer reinigen (Fortsetzung) 1. Trinkwasserzulauf absperren. Im Trinkwasserlei- tungsnetz für ausreichende Belüftung sorgen, dafür einen Kalt- und Warmwasserhahn öffnen. Wärmedämmung abnehmen. Gefahr Unkontrolliert austretendes Trinkwasser führt zu Verbrühungen und Bauschäden. Trinkwasser- und Heizwasseranschlüsse nur bei drucklosem Speicher-Wassererwärmer öffnen.

  • Seite 116: Elektrische Anschlüsse Der Inneneinheit Auf Festen Sitz Prüfen

    Erstinbetriebnahme, Inspektion, Wartung Speicher-Wassererwärmer reinigen (Fortsetzung) 04. Einen Schlauch in den Speicher-Wassererwärmer 07. Fest anhaftende Beläge, die nicht mit dem Hoch- einführen. Mit einer Pumpe entleeren. druckreiniger zu beseitigen sind, mit einem che- mischen Reinigungsmittel entfernen. Achtung Unterdruck im Speicher-Wassererwärmer Gefahr führt zu Materialschäden.

  • Seite 117: Elektrische Anschlüsse Der Außeneinheit Auf Festen Sitz Prüfen

    Heiz-/Kühlwasserpufferspeicher möglich. Separate Serviceanleitung „Systemkonfigu- ration und Diagnose für Wärmepumpen mit 1. In der ViGuide App den „Aktorentest“ aufrufen. Viessmann One Base“ 2. Folgende Einstellungen für die „Position 4/3-Wege- Ventil“ wählen: Einstellung „0 %“ wählen. 3. Gewünschten Volumenstrom mit Hilfe der Drehzahl der Heiz-/Kühlkreispumpe einstellen.

  • Seite 118: Wärmepumpe Schließen

    Erstinbetriebnahme, Inspektion, Wartung Wärmepumpe schließen Gefahr Achtung Fehlende Erdung von Komponenten der Anlage Undichte hydraulische Verbindungen führen zu kann bei einem elektrischen Defekt zu gefährli- Geräteschäden. chen Verletzungen durch elektrischen Strom ■ Dichtheit der internen und bauseitigen hydrau- und zur Beschädigung von Bauteilen führen. lischen Verbindungen prüfen.

  • Seite 119: Name Für Heiz-/Kühlkreise Einstellen

    Erstinbetriebnahme, Inspektion, Wartung Name für Heiz-/Kühlkreise einstellen Im Auslieferungszustand sind die Heiz-/Kühlkreise mit „Heiz-/Kühlkreise umbenennen“ „Heiz-/Kühlkreis 1“, „Heiz-/Kühlkreis 2“ usw. bezeichnet. 4. Gewünschten Heiz-/Kühlkreis wählen, z. B. Die Heiz-/Kühlkreise können zum besseren Verständ- „Heiz-/Kühlkreis 1“ nis für den Anlagenbetreiber anlagenspezifisch bezeichnet werden.

  • Seite 120: Systemkonfiguration Und

    Systemkonfiguration und Diagnose Service-Menü Service-Menü aufrufen Auf folgende Schaltflächen tippen: 4. Mit bestätigen. 1. „ “ 5. Gewünschtes Menü wählen. „Service“ Hinweis Je nach Ausstattung der Anlage sind nicht alle 3. Passwort „viservice“ eingeben. Menüs vorhanden. Übersicht Service-Menü Service-Menü Diagnose Kältekreislauf Allgemein Heiz-/Kühlkreis 1...

  • Seite 121: Systemkonfiguration Und Diagnose

    Service-Menü (Fortsetzung) Alle Passwörter in Auslieferungszustand zurücksetzen Auf folgende Schaltflächen tippen: 5. Mit bestätigen. 1. Master-Passwort beim Technischen Dienst von 6. „Passwörter ändern“ Viessmann erfragen. 7. „Alle Passwörter zurücksetzen“ 2. „ “ 8. Master-Passwort eingeben. „Service“ 9. 2-mal mit bestätigen.

  • Seite 122: Parameter

    Systemkonfiguration und Diagnose Systemkonfiguration (Fortsetzung) Parameter Die Beschreibung der Parameter ist online verfügbar: https://link.viessmann.com/tdoc/6200041 Abb. 80 Diagnose Betriebsdaten abfragen Angezeigt werden nur die Betriebsdaten, die gemäß „Service“ der Anlagenausstattung vorhanden sind. 3. Passwort „viservice“ eingeben. Hinweis Falls ein abgefragter Sensor defekt ist, wird „- - -“...
  • Seite 123 Systemkonfiguration und Diagnose Diagnose (Fortsetzung) CD E Übersicht Kältekreislauf 28,7 °C 68 % 46,2 °C 44,7 °C 59 % 46 % 16 °C 43 % 14,8 °C 22,6 °C 41 % 48,9 °C 40 % 6,3 bar 26,6 °C 46,7 °C 54,2 °C 16,4 bar Abb.

  • Seite 124: Teilnehmer Abfragen

    Systemkonfiguration und Diagnose Teilnehmer abfragen Alle erkannten Teilnehmer werden angezeigt, z. B. „Service“ CAN-BUS-Teilnehmer. Mögliche Teilnehmer: Siehe „Teilnehmernummern“ in 3. Passwort „viservice“ eingeben. Kapitel „Quittierte Meldung aufrufen“. 4. Mit bestätigen. Auf folgende Schaltflächen tippen: 5. „Erkannte Geräte“ 1. „ “ Access Point ein-/ausschalten Die WLAN-Verbindung wird für Service-Zwecke ver- 4.
  • Seite 125 Systemkonfiguration und Diagnose Ausgänge prüfen (Aktorentest) (Fortsetzung) Anzeige Bedeutung Heizkreispumpe Heiz-/Kühl- Ein/Aus Interne Sekundärpumpe/Heizkreispumpe Heiz-/Kühlkreis 1 ein- kreis 1 schalten und ausschalten. Heizkreispumpe Heiz-/Kühl- Nur in Verbindung mit externem Pufferspeicher: kreis 2 Externe Heizkreispumpe Heiz-/Kühlkreis 2 Sollwert Drehzahl Heizkreispumpe Heiz-/Kühlkreis 2 in % Ein/Aus Heizkreispumpe Heiz-/Kühlkreis 2 einschalten und ausschalten.
  • Seite 126 Systemkonfiguration und Diagnose Ausgänge prüfen (Aktorentest) (Fortsetzung) Gruppe Warmwasser Anzeige Bedeutung Pumpe Sekundärkreis Drehzahl Sollwert Drehzahl interne Sekundärpumpe/Heizkreispumpe Heiz-/Kühl- kreis 1 in % Position 4/3-Wege-Ventil Sollwert Stellung 4/3-Wege-Ventil in % Sekundärkreis (Heiz-/Kühlkreis 1 oder externer Pufferspeicher) > 0 % bis 50 % Mischbetrieb Sekundärkreis (Heiz-/Kühlkreis 1 oder externer Pufferspeicher) und Abtauen >...

  • Seite 127: Störungsbehebung

    Störungsbehebung Meldungsanzeige an der Bedieneinheit Falls an der Anlage Meldungen vorliegen, werden die Meldung und angezeigt. Der Lightguide blinkt. Arten von Meldungen Bedeutung Status Betriebsmeldung ■ Anlage störungsfrei im Regelbetrieb ■ Ursache der Meldung muss behoben werden. ■ Warnungen Eingeschränkter Regelbetrieb ■...

  • Seite 128: Maßnahmen Zur Störungsbehebung

    Kommunikationsmodul Service-Link Teilnehmernummer der Komponente beachten. (NB-IoT) Angezeigte Komponente prüfen. Ggf. Fehler beheben. 71 bis 84 Weitere Viessmann Geräte im Systemver- Die Teilnehmernummer der Komponente ist abhängig bund von der Einstellung des Drehschalters S1 an der jewei- Gateway (KNX, BACnet, Modbus) ligen Erweiterung.
  • Seite 129 Meldungsanzeige an der Bedieneinheit (Fortsetzung) Achtung Die Instandsetzung von Bauteilen mit sicher- heitstechnischer Funktion gefährdet den siche- ren Betrieb der Anlage. ■ Keine Reparaturen am Inverter vornehmen. Im Falle eines Defekts Inverter austauschen. Defekte Bauteile müssen durch Viessmann ■ Originalteile ersetzt werden.

  • Seite 130: Instandhaltung Innenein

    Instandhaltung Inneneinheit Übersicht elektrische Anschlussbereiche Siehe ab Seite 61. Bedieneinheit und Elektronikmodule ausbauen Gefahr Gefahr Das Berühren spannungsführender Bauteile Fehlende Erdung von Komponenten der Anlage kann zu gefährlichen Verletzungen durch elektri- kann bei einem elektrischen Defekt zu gefährli- schen Strom führen. Einige Bauteile auf Leiter- chen Verletzungen durch elektrischen Strom platten führen nach Ausschalten der Netzspan- und zur Beschädigung von Bauteilen führen.

  • Seite 131: Elektronikmodul Hpmu Ausbauen

    Instandhaltung Inneneinheit Bedieneinheit und Elektronikmodule ausbauen (Fortsetzung) Elektronikmodul HPMU ausbauen Bedieneinheit ausbauen: Siehe voriges Kapitel. Nach Austausch des Elektronikmoduls HPMU Inbe- triebnahme erneut durchführen: Siehe Kapitel „Inbe- triebnahme“. Abb. 84 Elektronikmodul EHCU ausbauen Gefahr Bedieneinheit ausbauen: Siehe Kapitel „Bedienein- Das Berühren spannungsführender Bauteile heit HMI ausbauen“.
  • Seite 132 Instandhaltung Inneneinheit Bedieneinheit und Elektronikmodule ausbauen (Fortsetzung) Abb. 85 Hinweis Nach Austausch des Elektronikmoduls EHCU ist keine neue Inbetriebnahme erforderlich.

  • Seite 133: Übersicht Interne Komponenten

    Instandhaltung Inneneinheit Übersicht interne Komponenten Wasserdrucksensor 4/3-Wege-Ventil Sicherheitstemperaturbegrenzer (STB) Heizwas- ser-Durchlauferhitzer Volumenstromsensor Sekundärpumpe Heizwasser-Durchlauferhitzer Sicherheitsventil Vorlauftemperatursensor Rücklauftemperatursensor Abb. 86 Ausdehnungsgefäß Integrierter Pufferspeicher Inneneinheit sekundärseitig entleeren Gefahr 1. An alle Entleerungshähne Schläuche anschließen. Unkontrolliert austretendes Heizwasser kann zu Entleerungshähne öffnen. Verbrühungen führen. Heizungsanlage vor dem Entleeren abkühlen 2.

  • Seite 134: Übersicht Der Anzugsdrehmomente Für Den Zusammenbau

    Instandhaltung Inneneinheit Hydraulische Komponenten und EPP-Dämmteile… (Fortsetzung) Gefahr Achtung Bei Montage oder Demontage der Inneneinheit Undichte hydraulische Verbindungen führen zu oder hydraulischer Komponenten tritt Restwas- Geräteschäden. ser aus. Kontakt spannungsführender Bauteile ■ Für den Zusammenbau unbedingt neue Dich- mit Wasser kann zu gefährlichen Verletzungen tungen verwenden.

  • Seite 135: Ausdehnungsgefäß Ausbauen

    Instandhaltung Inneneinheit Hydraulische Komponenten und EPP-Dämmteile… (Fortsetzung) Ausdehnungsgefäß ausbauen 12 ±1 Nm 4,5 ±0,5 Nm Abb. 87...

  • Seite 136: Heizwasser-Durchlauferhitzer Ausbauen

    Instandhaltung Inneneinheit Hydraulische Komponenten und EPP-Dämmteile… (Fortsetzung) Heizwasser-Durchlauferhitzer ausbauen 400 V 230 V Abb. 88...
  • Seite 137 Instandhaltung Inneneinheit Hydraulische Komponenten und EPP-Dämmteile… (Fortsetzung) Abb. 89 Farbkennzeichnung der am Sicherheitstem- peraturbegrenzer angeschlossenen Adern beachten (gemäß IEC 60757): BK Schwarz RD Rot WH Weiß...

  • Seite 138: Sensoren Ausbauen

    Instandhaltung Inneneinheit Hydraulische Komponenten und EPP-Dämmteile… (Fortsetzung) Sensoren ausbauen Volumenstromsensor ausbauen Abb. 90...
  • Seite 139 Instandhaltung Inneneinheit Hydraulische Komponenten und EPP-Dämmteile… (Fortsetzung) Temperatursensoren Sekundärkreis ausbauen Abb. 91...
  • Seite 140 Instandhaltung Inneneinheit Hydraulische Komponenten und EPP-Dämmteile… (Fortsetzung) Wasserdrucksensor ausbauen Abb. 92...

  • Seite 141: Umwälzpumpenkopf Ausbauen

    Instandhaltung Inneneinheit Hydraulische Komponenten und EPP-Dämmteile… (Fortsetzung) Umwälzpumpenkopf ausbauen Abb. 93 Anzugsdrehmomente Anzugsdrehmoment für die Überwurfmuttern der ■ Umwälzpumpe: 2 Nm ± ■ Anzugsdrehmoment für die Schrauben am Pumpen- kopf: 1 Nm ± Statusanzeige interne Umwälzpumpe Bedeutung blinkt grün. Regelbetrieb, Umwälzpumpe läuft bei Anforderung.

  • Seite 142: Temperatursensoren Prüfen

    Instandhaltung Inneneinheit Temperatursensoren prüfen Temperatursensor NTC 10 k Anschluss Ω Außentemperatursensor Lüsterklemmen für Sensoren, Klemme 5 und 6 ■ ■ Stecker 1 an Elektronikmodul HPMU ■ Speichertemperatursensor Stecker 5 an Elektronikmodul HPMU ■ Vorlauftemperatursensor Leitungsbaum in der Inneneinheit ■ ■ Oder Position des Temperatursensors: Siehe Kapitel „In- ■...

  • Seite 143: Viessmann Ntc 10 K Ω (Blaue Kennzeichnung)

    Instandhaltung Inneneinheit Temperatursensoren prüfen (Fortsetzung) Viessmann NTC 10 k (blaue Kennzeichnung) Ω / °C R / k / °C R / k / °C R / k / °C R / k / °C R / k / °C R / k ϑ...

  • Seite 144: Wasserdrucksensor Prüfen

    Instandhaltung Inneneinheit Wasserdrucksensor prüfen 0,45 Druck Abb. 95 Sicherung prüfen Die Sicherung F1 befindet sich im Elektronikmodul 2. Elektronikmodul HPMU öffnen. ■ HPMU: Siehe Seite 70. ■ Die Sicherung F2 befindet sich an der Lüsterklemme 3. Sicherung prüfen. Ggf. austauschen. für Netzanschluss Wärmepumpenregelung: Siehe Seite 81.

  • Seite 145: Instandhaltung Außenein-Außenverkleidung Abbauen Und Anbauen

    Instandhaltung Außeneinheit Außenverkleidung abbauen und anbauen Die Arbeitsschritte sind am Beispiel der Außeneinheit mit 2 Ventilatoren dargestellt. ■ Die Vorgehensweise für die Außeneinheit mit 1 Ven- tilator ist identisch. ■ Montage der Außenverkleidung: Arbeitsschritte jeweils in umgekehrter Reihenfolge durchführen. Anzugsdrehmomente für den Zusammenbau: ■...

  • Seite 146: Seitenverkleidung Rechts Abbauen

    Instandhaltung Außeneinheit Außenverkleidung abbauen und anbauen (Fortsetzung) Seitenverkleidung rechts abbauen Abb. 96...

  • Seite 147: Verkleidung Oben Abbauen

    Instandhaltung Außeneinheit Außenverkleidung abbauen und anbauen (Fortsetzung) Beim Anbauen der Seitenverkleidung rechts auf korrekte Positionierung achten: Abb. 97 Verkleidung oben abbauen 1. Seitenverkleidung rechts abbauen: Siehe Abb. 96. 2. Schutzgitter Ventilator abbauen: Siehe Abb. 99. Bei Außeneinheit mit 2 Ventilatoren: Nur Schutzgit- ter oberer Ventilator abbauen.
  • Seite 148 Instandhaltung Außeneinheit Außenverkleidung abbauen und anbauen (Fortsetzung) TX 25 Abb. 98 Deckel EPP-Stütze Abdeckung Luftraum Abdeckung mit Dichtung und Schalldämmung...

  • Seite 149: Verkleidung Vorn Abbauen

    Instandhaltung Außeneinheit Außenverkleidung abbauen und anbauen (Fortsetzung) Verkleidung vorn abbauen TX 25 Abb. 99 Nur bei Außeneinheit mit 2 Ventilatoren: Schutzgitter oberer Ventilator Schutzgitter unterer Ventilator 3. Seitenverkleidung rechts abbauen: Siehe Abb. 96. 4. Schutzgitter Ventilator und Deckel abbauen: Siehe Abb.

  • Seite 150: Seitenverkleidung Links Abbauen

    Instandhaltung Außeneinheit Außenverkleidung abbauen und anbauen (Fortsetzung) TX 25 Abb. 100 Vorderblech Seitenverkleidung links abbauen 1. Seitenverkleidung rechts abbauen: Siehe Abb. 96. 3. Deckel abbauen: Siehe Abb. 98. 2. Schutzgitter Ventilatoren abbauen: Siehe Abb. 99.

  • Seite 151: Verkleidung Hinten Abbauen

    Instandhaltung Außeneinheit Außenverkleidung abbauen und anbauen (Fortsetzung) TX 25 Abb. 101 Verdampfer Verkleidung hinten abbauen 1. Seitenverkleidung rechts abbauen: Siehe Abb. 96. 2. Deckel abbauen: Siehe Abb. 98.
  • Seite 152 Instandhaltung Außeneinheit Außenverkleidung abbauen und anbauen (Fortsetzung) TX 25 Abb. 102 Verdampfer Hinterblech...

  • Seite 153: Übersicht Elektrische Komponenten

    Instandhaltung Außeneinheit Übersicht elektrische Komponenten Gefahr Gefahr Das Berühren spannungsführender Bauteile Fehlende Erdung von Komponenten der Anlage kann zu gefährlichen Verletzungen durch elektri- kann bei einem elektrischen Defekt zu gefährli- schen Strom führen. Einige Bauteile auf Leiter- chen Verletzungen durch elektrischen Strom platten führen nach Ausschalten der Netzspan- und zur Beschädigung von Bauteilen führen.

  • Seite 154: Außeneinheit Mit 2 Ventilatoren

    T 6,3 A H, 250 V~ Kältekreisregler VCMU Spule 4-Wege-Umschaltventil Inverter Abb. 104 EMCF-Leiterplatte mit Netzanschluss 400 V~/ 230 V~ Klemmleiste Betriebskomponenten 230 V~ Checkliste für Arbeiten zur Instandhaltung Hinweis Arbeiten am Kältekreis dürfen nur von Mitarbeitern des Technischen Diensts von Viessmann durchgeführt werden.
  • Seite 155 Jede Person, die am Kältekreis arbeitet, muss einen Für Lötarbeiten am Kältekreis dürfen nur die von ■ ■ Befähigungsnachweis von einer industrieakkreditier- Viessmann verwendeten Lote AG145 und CuP 281a ten Stelle vorweisen können. Dieser Befähigungs- gemäß ISO 17672 verwendet werden. nachweis bestätigt die Kompetenz im sicheren ■...
  • Seite 156 & Ausgetauschte elektrische Komponenten müssen sich für die ■ Anwendung eignen und den Herstellerspezifikationen entspre- chen. Defekte Bauteile nur durch Viessmann Originalteile erset- zen. Den Austausch von Bauteilen nach Vorgaben von Viessmann ■ durchführen. Ggf. den Technischen Dienst von Viessmann hin- zuziehen.
  • Seite 157 Nur für brennbare Atmosphären geeignete Bauteile dürfen in ■ der Umgebung brennbarer Atmosphären unter Spannung ge- setzt werden. Nur Viessmann Originalteile oder von Viessmann freigegebene ■ Bauteile verwenden. Andere Bauteile können im Fall eines Lecks zur Entzündung von Kältemittel führen.
  • Seite 158 Instandhaltung Außeneinheit Checkliste für Arbeiten zur Instandhaltung (Fortsetzung) Maßnahme Erledigt Bemerkung Lecksuche Folgende Lecksuchverfahren sind geeignet für Geräte mit brenn- barem Kältemittel: Lecksuche mit elektronischen Kältemitteldetektoren: Elektronische Kältemitteldetektoren haben ggf. nicht die erfor- ■ derliche Empfindlichkeit oder müssen auf den jeweiligen Bereich kalibriert werden.

  • Seite 159: Übersicht Interne Komponenten

    Instandhaltung Außeneinheit Übersicht interne Komponenten Gefahr Das Berühren spannungsführender Bauteile kann zu gefährlichen Verletzungen durch elektri- schen Strom führen. Einige Bauteile auf Leiter- platten führen nach Ausschalten der Netzspan- nung noch Spannung. Bei Arbeiten an der Außeneinheit Anlage ■ spannungsfrei schalten, z. B. an der separaten Sicherung oder einem Hauptschalter.
  • Seite 160 Instandhaltung Außeneinheit Übersicht interne Komponenten (Fortsetzung) Schwimmer-Entlüfterventil mit Schnellentlüfter Rückschlagventil Sauggastemperatursensor Verdampfer Verflüssiger 4-Wege-Umschaltventil Flüssiggastemperatursensor Heizen Vorlauftemperatursensor Sekundärkreis Schraderventil Hochdruckseite 1 Flüssiggastemperatursensor Verflüssiger Akkumulator (Kältemittelsammler) Heißgastemperatursensor Hochdruckwächter PSH Verdichter Hochdrucksensor Elektronisches Expansionsventil 1 Niederdrucksensor Ölsumpftemperatursensor Schraderventil Hochdruckseite 2 Sauggastemperatursensor Verdichter Interner Wärmetauscher Kugelhahn mit Filter...

  • Seite 161: Außeneinheit Mit 2 Ventilatoren

    Instandhaltung Außeneinheit Übersicht interne Komponenten (Fortsetzung) Außeneinheit mit 2 Ventilatoren Abb. 106 Ventilator Sauggastemperatursensor Verdampfer Verdampfer Vorlauftemperatursensor Sekundärkreis Lufteintrittstemperatursensor Flüssiggastemperatursensor Verflüssiger Innenraumtemperatursensor Heißgastemperatursensor Akkumulator (Kältemittelsammler) Verdichter Verdichter Flüssiggastemperatursensor Kühlen Elektronisches Expansionsventil 1 Schraderventil Niederdruckseite Ölsumpftemperatursensor Elektronisches Expansionsventil 2 Sauggastemperatursensor Verdichter Schwimmer-Entlüfterventil mit Schnellentlüfter Schraderventil Hochdruckseite 1 4-Wege-Umschaltventil...

  • Seite 162: Fließschemen Kältekreis

    Instandhaltung Außeneinheit Übersicht interne Komponenten (Fortsetzung) Rückschlagventil Hochdrucksensor Flüssiggastemperatursensor Heizen Niederdrucksensor Verflüssiger Schraderventil Hochdruckseite 2 Akkumulator (Kältemittelsammler) Interner Wärmetauscher Hochdruckwächter PSH Fließschemen Kältekreis Kennzeichnung der Sensoren gemäß EN 1861: Hochdruckwächter PSH Hochdrucksensor Schutztemperaturbegrenzer Niederdrucksensor Temperatursensor Hinweis Volumenströme: Die beiden folgenden Fließschemen für Heizbetrieb ■...
  • Seite 163 Instandhaltung Außeneinheit Fließschemen Kältekreis (Fortsetzung) Heizbetrieb Abb. 107 Verdampfer Innenraumtemperatursensor Luftaustritt Sauggastemperatursensor Verdampfer Lufteintrittstemperatursensor 4-Wege-Umschaltventil Lufteintritt Hochdrucksensor Elektronisches Expansionsventil 1 Hochdruckwächter PSH Flüssiggastemperatursensor Heizen Heißgastemperatursensor Schraderventil Hochdruckseite 2 Schutztemperaturbegrenzer Filter elektronisches Expansionsventil 1 Ölsumpftemperatursensor Rücklauf Sekundärkreis Verdichter Vorlauf Sekundärkreis Akkumulator (Kältemittelsammler) Vorlauftemperatursensor Sekundärkreis Schraderventil Niederdruckseite Verflüssiger...

  • Seite 164: Kältemittel Absaugen

    Instandhaltung Außeneinheit Fließschemen Kältekreis (Fortsetzung) Kühlbetrieb Abb. 108 Verdampfer Innenraumtemperatursensor Luftaustritt Sauggastemperatursensor Verdampfer Lufteintrittstemperatursensor 4-Wege-Umschaltventil Lufteintritt Hochdrucksensor Elektronisches Expansionsventil 1 Hochdruckwächter PSH Flüssiggastemperatursensor Heizen Heißgastemperatursensor Schraderventil Hochdruckseite 2 Schutztemperaturbegrenzer Filter elektronisches Expansionsventil 1 Ölsumpftemperatursensor Rücklauf Sekundärkreis Verdichter Vorlauf Sekundärkreis Akkumulator (Kältemittelsammler) Vorlauftemperatursensor Sekundärkreis Schraderventil Niederdruckseite Verflüssiger...
  • Seite 165 Instandhaltung Außeneinheit Kältemittel absaugen (Fortsetzung) Zusätzlich folgende Punkte berücksichtigen: 07. Mit dem Absauggerät das Kältemittel aus allen ■ Nur für R290 (Propan) zugelassene und regelmäßig Teilen des Kältekreises absaugen. Ggf. die elek- überwachte Absauggeräte dürfen verwendet werden. tronischen Expansionsventile mit entsprechendem Zustand des Absauggeräts prüfen, einschließlich Permanentmagneten öffnen.

  • Seite 166: Druckfestigkeit Prüfen

    Instandhaltung Außeneinheit Kältemittel absaugen (Fortsetzung) 15. Nachdem das Kältemittel vollständig abgesaugt 16. Kennzeichnung mit folgendem Inhalt gut sichtbar ist, Schraderventile gasdicht schließen. Dicht- an der Außeneinheit anbringen, mit Datum und kappe montieren. Hierfür am Ventilkörper gegen- Unterschrift: halten. ■ Außeneinheit arbeitet mit brennbarem Kältemit- Anzugsdrehmoment Überwurfmutter Schutz- tel R290 (Propan).

  • Seite 167: Außeneinheit Sekundärseitig Entleeren

    Instandhaltung Außeneinheit Kältekreis füllen (Fortsetzung) 6. Kennzeichnung mit folgendem Inhalt gut sichtbar 8. Dichtkappen der Schraderventile Niederdruck und an der Wärmepumpe anbringen, mit Datum und Hochdruck versiegeln: Siehe Kapitel „Instandhal- Unterschrift: tung Außeneinheit: Übersicht interne Komponen- ■ Art des eingefüllten Kältemittels ten“.

  • Seite 168: Schwimmer-Entlüfterventil Mit Schnellentlüfter Ausbauen

    Instandhaltung Außeneinheit Hydraulische Komponenten ausbauen (Fortsetzung) Schwimmer-Entlüfterventil mit Schnellentlüfter ausbauen G 1¼ 50 ±2 Nm 7 ±1 Nm G 1¼ 20 ±2 Nm 7 ±1 Nm Abb. 110 Schwimmer-Entlüfterventil aus Edelstahl Schwimmer-Entlüfterventil aus Kunststoff...

  • Seite 169: Kugelhahn Mit Filter Ausbauen

    Instandhaltung Außeneinheit Hydraulische Komponenten ausbauen (Fortsetzung) Kugelhahn mit Filter ausbauen G 1¼ 50 ±2 Nm Abb. 111 Temperatursensoren prüfen Temperatursensoren sind am Kältekreisregler VCMU in der Außeneinheit angeschlossen. Temperatursensor NTC 10 k Anschluss Ω Lufteintrittstemperatursensor Position des Temperatursensors: Siehe Kapitel „In- ■...

  • Seite 170: Ntc 10 K Ω (Ohne Kennzeichnung)

    Instandhaltung Außeneinheit Temperatursensoren prüfen (Fortsetzung) NTC 10 k (ohne Kennzeichnung) Ω / °C R / k / °C R / k / °C R / k / °C R / k / °C R / k / °C R / k ϑ...

  • Seite 171: Drucksensoren Prüfen

    Instandhaltung Außeneinheit Drucksensoren prüfen Druck Abb. 112 Niederdrucksensor Hochdrucksensor Sicherungen prüfen Die Sicherungen befinden sich neben dem Kältekreis- 1. Netzspannung ausschalten. regler VCMU: Siehe Seite 153. 2. Rechtes Seitenblech der Außeneinheit abbauen. Sicherungstyp: ■ T 6,3 A H, 250 V~ 3.

  • Seite 172: Protokolle

    Protokolle Protokolle Protokoll der Hydraulikparameter Einstell- und Messwerte Sollwert Erstinbetrieb- Wartung/Service nahme Prüfung externe Heiz-/Kühlkreispumpen Typ der Umwälzpumpe Stufe der Umwälzpumpe Inbetriebnahme Primärkreis Temperatur Lufteintritt °C Temperatur Luftaustritt °C Temperaturdifferenz (Lufteintritt/-austritt) Δ Bei Vorlauftemperatur Sekundärkreis 4 bis 8 ■ = 35 °C und Temperatur Lufteintritt 15 °C ≤...

  • Seite 173: Technische Daten

    Technische Daten Technische Daten Wärmepumpen mit Außeneinheit 400 V~ Typ AWOT-E-AC/AWOT-E-AC-AF 151.A Leistungsdaten Heizen nach EN 14511 (A2/W35) Nenn-Wärmeleistung Elektrische Leistungsaufnahme 1,41 1,76 Leistungszahl bei Heizbetrieb (COP) ε Leistungsregelung 2,2 bis 11,0 2,6 bis 12,3 Leistungsdaten Heizen nach EN 14511 (A7/W35, Spreizung 5 K) Nenn-Wärmeleistung Drehzahl Ventilator 1/min...
  • Seite 174 Technische Daten Technische Daten (Fortsetzung) Typ AWOT-E-AC/AWOT-E-AC-AF 151.A Leistungsdaten Kühlen durchschnittliche Klimaverhältnisse (A35/W7) Nenn-Kühlleistung P 6,90 8,11 rated Saisonale Kühlleistungszahl (SEER) 3,60 3,80 Leistungsdaten Kühlen nach EN 14511 (A35/W18) Nenn-Kühlleistung 9,50 11,20 Elektrische Leistungsaufnahme 2,10 2,70 Leistungszahl bei Kühlbetrieb (EER) 4,50 4,10 Leistungsregelung...
  • Seite 175 Technische Daten Technische Daten (Fortsetzung) Typ AWOT-E-AC/AWOT-E-AC-AF 151.A Max. elektrische Leistungsaufnahme Außeneinheit Ventilator 2 x 140 2 x 140 ■ Regelung/Elektronik ■ Inneneinheit Integrierte Sekundärpumpe/Heizkreispumpe Heiz-/Kühlkreis 1 ■ (PWM) Energieeffizienzindex EEI der Umwälzpumpen ≤ ≤ ■ Regelung/Elektronik ■ Max. Anschlussleistung Betriebskomponenten 230 V~ 1000 1000 ■...
  • Seite 176 Technische Daten Technische Daten (Fortsetzung) Typ AWOT-E-AC/AWOT-E-AC-AF 151.A Integrierter Speicher-Wassererwärmer Inhalt Max. Zapfvolumen bei Mischwassertemperatur 40 °C (V40) Bezugs-Trinkwassertemperatur °C 52,1 52,1 θ Max. zulässige Trinkwassertemperatur °C Abmessungen Außeneinheit Gesamtlänge Gesamtbreite 1144 1144 Gesamthöhe 1382 1382 Abmessungen Inneneinheit Gesamtlänge Gesamtbreite Gesamthöhe 1900 1900...
  • Seite 177 Technische Daten Technische Daten (Fortsetzung) Typ AWOT-M-E-AC/AWOT-M-E-AC-AF 151.A 04 Leistungsdaten Heizen nach EN 14511 (A7/W35, Spreizung 5 K) Nenn-Wärmeleistung Drehzahl Ventilator 1/min Luftvolumenstrom 1813 1954 2125 4045 Elektrische Leistungsaufnahme 0,80 0,98 1,19 1,46 Leistungszahl bei Heizbetrieb (COP) ε Leistungsregelung 2,1 bis 4,0 2,1 bis 6,0 2,1 bis 8,0 2,6 bis 12,0...
  • Seite 178 Technische Daten Technische Daten (Fortsetzung) Typ AWOT-M-E-AC/AWOT-M-E-AC-AF 151.A 04 Leistungsdaten Kühlen nach EN 14511 (A35/W18) Nenn-Kühlleistung Drehzahl Ventilator 1/min — — — Elektrische Leistungsaufnahme 0,85 1,14 1,54 2,18 Leistungszahl bei Kühlbetrieb (EER) Leistungsregelung 3,2 bis 4,0 3,2 bis 5,5 3,2 bis 6,7 6,3 bis 14,4 Leistungsdaten Kühlen durchschnittliche Klima- verhältnisse (A35/W18)
  • Seite 179 Technische Daten Technische Daten (Fortsetzung) Typ AWOT-M-E-AC/AWOT-M-E-AC-AF 151.A 04 Max. elektrische Leistungsaufnahme Außeneinheit Ventilator 2 x 140 ■ Regelung/Elektronik ■ Inneneinheit Integrierte Sekundärpumpe/Heizkreispumpe ■ Heiz-/Kühlkreis 1 (PWM) Energieeffizienzindex EEI der Umwälzpumpen ≤ ≤ ≤ ≤ ■ Regelung/Elektronik ■ Max. Anschlussleistung Betriebskomponenten 1000 1000 1000...
  • Seite 180 Technische Daten Technische Daten (Fortsetzung) Typ AWOT-M-E-AC/AWOT-M-E-AC-AF 151.A 04 Abmessungen Außeneinheit Gesamtlänge Gesamtbreite 1144 1144 1144 1144 Gesamthöhe 1382 Abmessungen Inneneinheit Gesamtlänge Gesamtbreite Gesamthöhe 1900 1900 1900 1900 Gesamtgewicht Leer ■ Mit gefülltem Pufferspeicher ■ Außeneinheit Zulässiger Betriebsdruck sekundärseitig Heizwasser Trinkwasser Anschlüsse mit beiliegenden Anschlussrohren Heizwasservorlauf/-rücklauf Heizkreise oder ex-...

  • Seite 181: Anhang

    Komponenten für Photovoltaik vollständig installiert (optional) Wunschtermin: Datum Uhrzeit Datum Uhrzeit Die bei Viessmann angeforderten Leistungen werden mir/uns entsprechend der aktuellen Viessmann Preisliste in Rechnung gestellt. Ort/Datum Unterschrift Endgültige Außerbetriebnahme und Entsorgung Viessmann Produkte sind recyclingfähig. Komponen- Wir empfehlen, das von Viessmann organisierte Ent- ten und Betriebsstoffe der Anlage gehören nicht in den...
  • Seite 182 Anhang Endgültige Außerbetriebnahme und Entsorgung (Fortsetzung) Gefahr Frostschutz: Austretendes Kältemittel kann zu Explosionen ■ Um Frostschäden zu vermeiden, Heizwasser voll- führen, die schwerste Verletzungen zur Folge ständig aus den Verbindungsleitungen und dem Ver- haben. flüssiger entfernen (nicht erforderlich bei frostfreier Keine Spannungsquellen und Zündquellen in Lagerung).

  • Seite 183: Einzelteilbestellung

    Einzelteilbestellung Einzelteilbestellung von Zubehören Die den Zubehören beiliegenden Aufkleber mit Bestell- Nr. hier einkleben. Bei der Bestellung von Einzelteilen die jeweilige Bestell-Nr. angeben.

  • Seite 184: Bescheinigungen

    Bescheinigungen Konformitätserklärung Wir, die Viessmann Climate Solutions SE, D-35108 Allendorf, erklären in alleiniger Verantwor- tung, dass das bezeichnete Produkt in Konstruktion und Betriebsverhalten den europäischen Richtlinien und den ergänzenden nationalen Anforderungen ent- spricht. Hiermit erklärt Viessmann Climate Solutions SE, D-35108 Allendorf, dass der Funkanlagentyp des bezeichneten Produktes der Richtlinie 2014/53/EU ent- spricht.
  • Seite 185 Stichwortverzeichnis Stichwortverzeichnis Symbole Außentemperatursensor........67, 142 4/3-Wege-Ventil............133 Außerbetriebnahme......... 158, 181 Austauschen Magnesium-Schutzanode....106 Abgedichtete Gehäuse..........157 Ablauf Kondenswasser..........41 Bauseitige Anschlüsse..........19 Abmessungen Bedieneinheit anbauen..........74 – Außeneinheit..........176, 180 Bedieneinheit ausbauen...........130 – Inneneinheit..........19, 176, 180 Bedienteil aufklappen..........130 Absauggerät.............165 Befähigungsnachweis..........155 Absperrventil............165 Befestigungsmaterial..........26 Abtauen..............29 Befüllfunktion............101...
  • Seite 186 Stichwortverzeichnis Stichwortverzeichnis (Fortsetzung) Elektrische Anschlüsse – Prüfen..............116 Gerät einschalten............90 – Prüfen, Außeneinheit..........117 Gerätesicherung prüfen........144, 171 – Übersicht............130, 153 Gerät trinkwasserseitig entleeren......106 Elektrische Begleitheizung......... 28 Gesamtgewicht..........176, 180 Elektrische Leistungsaufnahme....... 175, 179 Elektrische Leitungen verlegen........63 Elektrischer Anschluss Hauptschalter..........116, 117, 159 –...
  • Seite 187 Stichwortverzeichnis Stichwortverzeichnis (Fortsetzung) Kältemittelflasche..........165, 166 Mindestabstände Kältemittelfüllmenge..........156 – Außeneinheit............31 Kältemittelsammler...........163, 164 – Inneneinheit.............47 Kaltwasser..............53 Mindestraumhöhe............48 Kellerschacht..............29 Montage Kennlinien der Sensoren........142, 169 – Außeneinheit............22 Kennzeichnung............158 Montage Außeneinheit Kiesbett für Kondenswasser..34, 36, 38, 39, 40, 41 –...
  • Seite 188 Stichwortverzeichnis Stichwortverzeichnis (Fortsetzung) Rohbaupodest............48 Stromsensor Rohrtrenner..............52 – Anschließen............73 Rückflussverhinderer..........52 Systemvoraussetzungen..........46 Rücklauf – Außeneinheit..........19, 20, 21 – Sekundärkreis............19 Technische Daten.............173 – Speicher-Wassererwärmer........19 Teilnehmernummer angeschlossene Komponente.. 128 Rücklauf Außeneinheit..........53 Temperatursensor........139, 142, 169 Rücklauf Speicher-Wassererwärmer....176, 180 –...
  • Seite 189 Stichwortverzeichnis Stichwortverzeichnis (Fortsetzung) Vorlauf Wärmetauscher reinigen.......... 112 – Außeneinheit..........19, 20, 21 Warmwasser.............. 53 – Sekundärkreis............19 Wartung............104, 118 – Speicher-Wassererwärmer........19 Wartungspersonal............ 155 Vorlauf Außeneinheit..........53 Wartungsposition............62 Vorlauftemperatur Wasserbeschaffenheit........99, 101 – Sekundärkreis............123 Wasserdrucksensor prüfen........144 Vorlauftemperatursensor........133, 142 Wetterschutz.............. 28 –...
  • Seite 192 Viessmann Ges.m.b.H. Viessmann Climate Solutions SE A-4641 Steinhaus bei Wels 35108 Allendorf Telefon: 07242 62381-110 Telefon: 06452 70-0 Telefax: 07242 62381-440 Telefax: 06452 70-2780 www.viessmann.at www.viessmann.de...

Diese Anleitung auch für:

Vitocal 151-a awot-m-e-ac 151.aVitocal 151-a awot-e-ac-af 151.aVitocal 151-a awot-m-e-ac-af 151.a

Inhaltsverzeichnis
