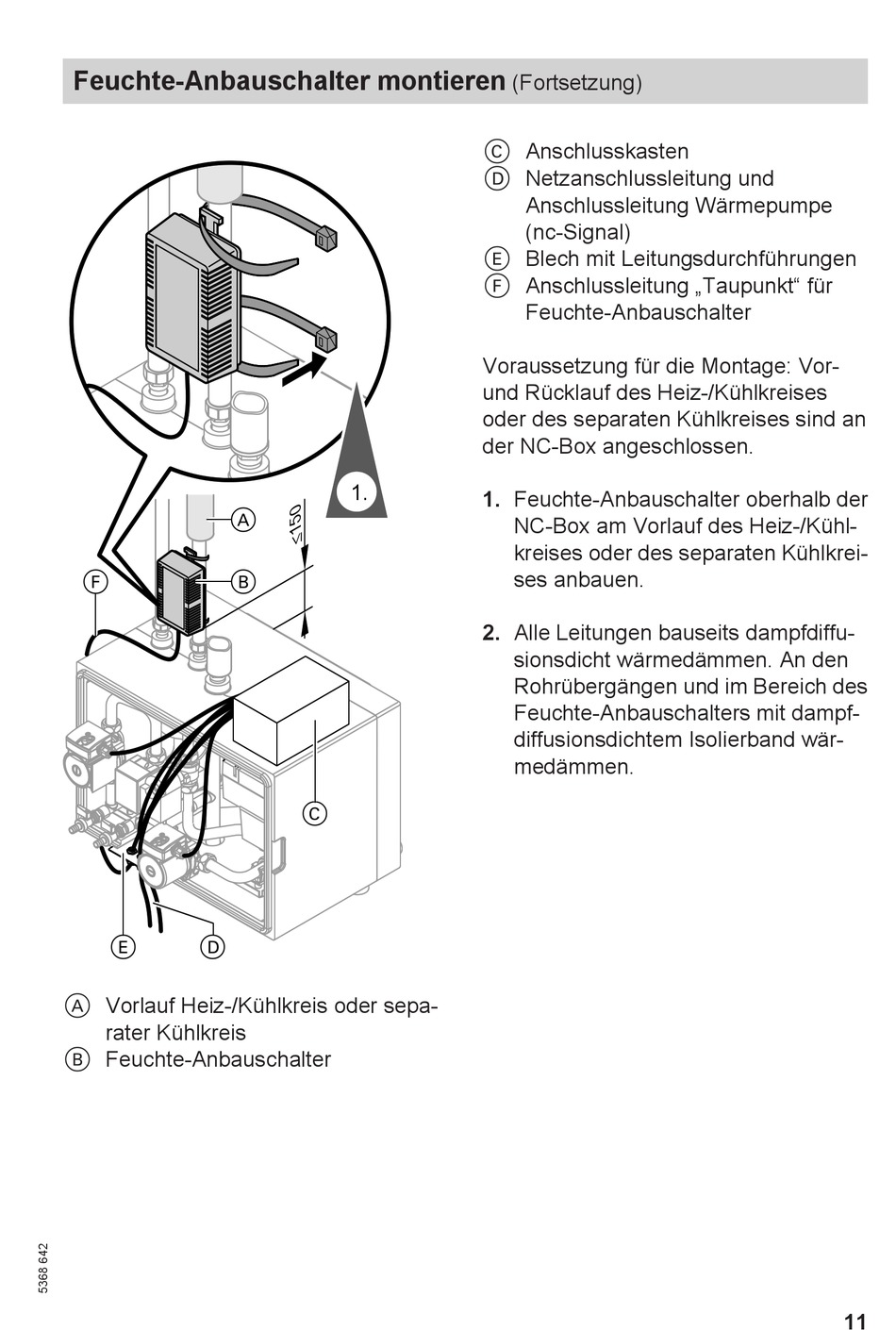

Feuchte-Anbauschalter montieren
A
F B
E D
A Vorlauf Heiz-/Kühlkreis oder sepa-
rater Kühlkreis
B Feuchte-Anbauschalter
1.
C
(Fortsetzung)
C Anschlusskasten
D Netzanschlussleitung und
Anschlussleitung Wärmepumpe
(nc-Signal)
E Blech mit Leitungsdurchführungen
F Anschlussleitung „Taupunkt" für
Feuchte-Anbauschalter
Voraussetzung für die Montage: Vor-
und Rücklauf des Heiz-/Kühlkreises
oder des separaten Kühlkreises sind an
der NC-Box angeschlossen.
1. Feuchte-Anbauschalter oberhalb der
NC-Box am Vorlauf des Heiz-/Kühl-
kreises oder des separaten Kühlkrei-
ses anbauen.
2. Alle Leitungen bauseits dampfdiffu-
sionsdicht wärmedämmen. An den
Rohrübergängen und im Bereich des
Feuchte-Anbauschalters mit dampf-
diffusionsdichtem Isolierband wär-
medämmen.
