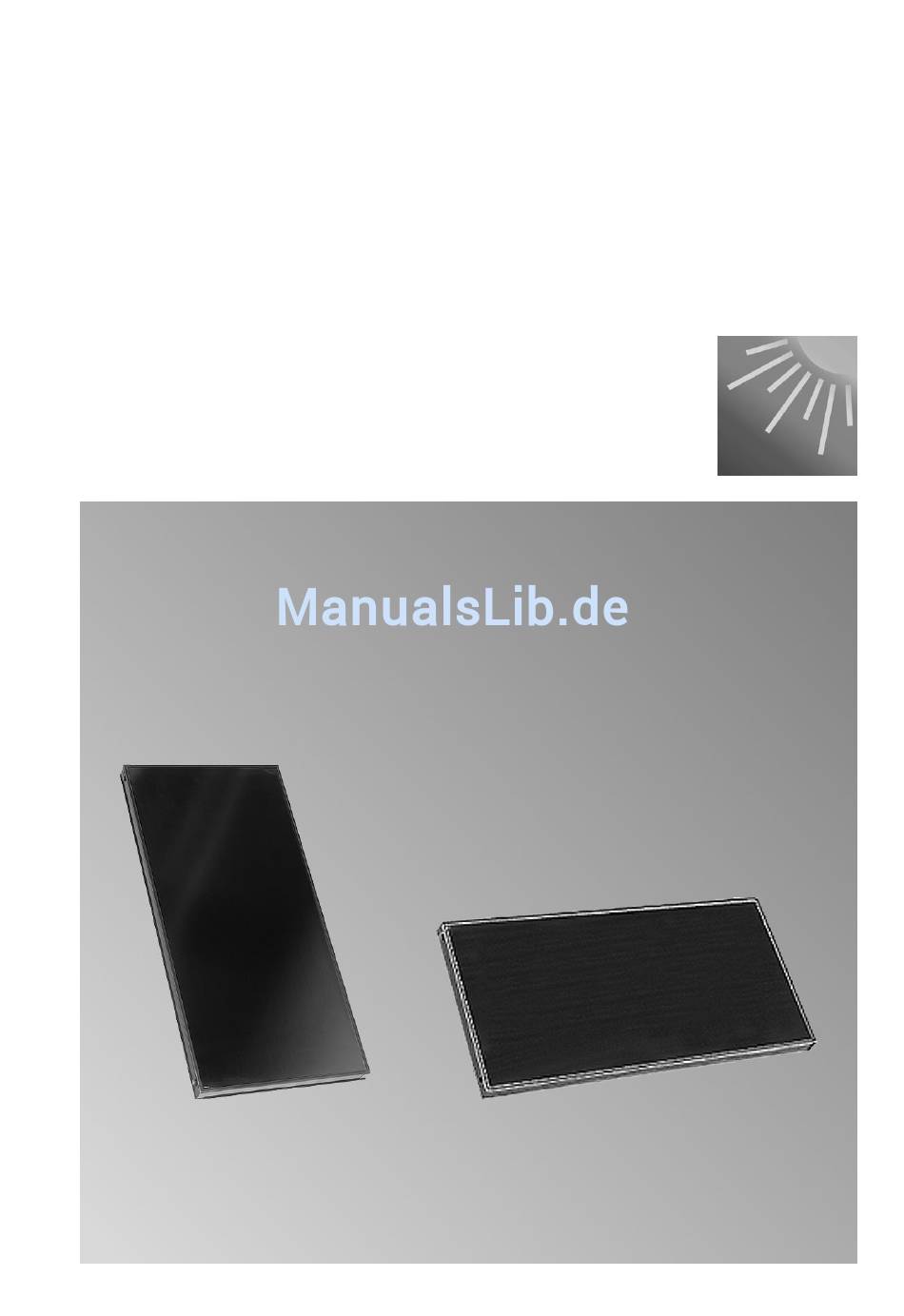

VIESMANN
Montageanleitung
für die Fachkraft

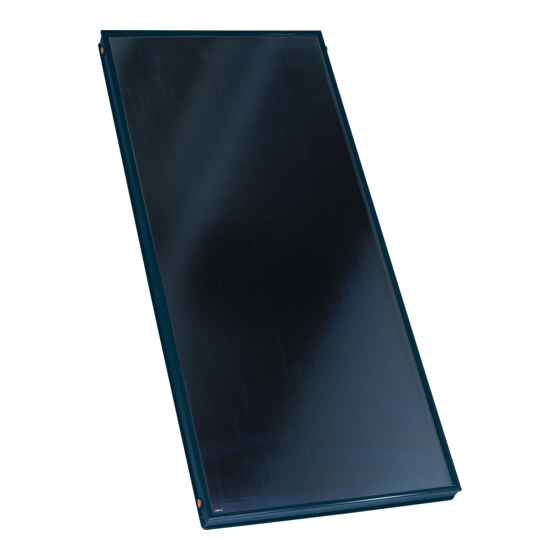

Vitosol-F
Typ SV und SH
Flachkollektor für geneigte Dächer, Aufdachmontage mit Sparren-
anker
VITOSOL-F
Nach Montage entsorgen!
5368 679
7/2013

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Viessmann VITOSOL-F

  • Seite 1 VIESMANN Montageanleitung für die Fachkraft Vitosol-F Typ SV und SH Flachkollektor für geneigte Dächer, Aufdachmontage mit Sparren- anker VITOSOL-F Nach Montage entsorgen! 5368 679 7/2013...
  • Seite 2: Sicherheitshinweise

    Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schä- den für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Arbeiten an der Anlage Achtung ■ Anlage spannungsfrei schalten (z.B. Dieses Zeichen warnt vor Sach- an der separaten Sicherung oder und Umweltschäden.
  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Bestimmungsgemäße Verwendung..............Montagevorbereitung Vor der Montage beachten................... ■ Typ SV (Kollektoren senkrecht)................ ■ Typ SH (Kollektoren waagerecht)..............Montageablauf Montage mit Sparrenanker................... 11 ■ Bauteile......................11 ■ Montage......................12 Montage mit Befestigungswinkel................20 ■ Bauteile......................21 ■ Montage......................21 Kollektoren montieren..................24 Kollektoren anschließen..................
  • Seite 4: Bestimmungsgemäße Verwendung

    Bestimmungsgemäße Verwendung Das Gerät darf bestimmungsgemäß nur Die gesetzlichen Bestimmungen, insbe- in geschlossenen Systemen gemäß sondere zur Trinkwasserhygiene, sind EN 12828 / DIN 1988 bzw. Solaranlagen einzuhalten. gemäß EN 12977 unter Berücksichti- gung der zugehörigen Montage-, Ser- vice- und Bedienungsanleitungen instal- liert und betrieben werden.
  • Seite 5: Vor Der Montage Beachten

    Vor der Montage beachten Jeder Kollektoranzahl ist eine bestimmte Von den 4 Dachsparren werden Anzahl Sparrenanker oder Befesti- genutzt: gungswinkel (in Verbindung mit Blech- Sparren 1 und 4 dächern) zugeordnet. In Abhängigkeit von eventuell zu erwar- tenden Schneelasten und dem Dachs- parrenabstand muss eine bestimmte Anzahl der Dachsparren für die Montage genutzt werden.
  • Seite 6 Vor der Montage beachten (Fortsetzung) 4 Kollektoren Sparrenab- Schneelast in kN/m stand in mm ≤ 0,75 > 0,75, ≤ 1,25 > 1,25, ≤ 2,55 > 2,55, ≤ 4,80 ≤ 600 1, 4, 5, 8 1, 3, 4, 5, 6, 8 ≤...
  • Seite 7: Typ Sh (Kollektoren Waagerecht)

    Vor der Montage beachten (Fortsetzung) 10 Kollektoren Sparrenab- Schneelast in kN/m stand in mm ≤ 0,75 > 0,75/ ≤ 1,25 > 1,25/ ≤ 2,55 > 2,55/ ≤ 4,80 ≤ 600 1, 3, 5, 6, 7, 8, 10, 11, 12, 14, 15, 16, 17, 19 ≤...
  • Seite 8 Vor der Montage beachten (Fortsetzung) 3 Kollektoren Sparrenab- Montage- Schneelast in kN/m , bis stand in mm schiene ≤ 1,25 > 1,25/ ≤ 2,55 ≤ 600 1, 5, 9, 13 ≤ 700 unten 1, 4, 5, 7, 8, 11 1, 4, 8, 11 oben 1, 4, 8, 11 ≤...
  • Seite 9 Vor der Montage beachten (Fortsetzung) 6 Kollektoren Sparrenab- Montage- Schneelast in kN/m stand in mm schiene ≤ 1,25 > 1,25/ ≤ 2,55 ≤ 600 1, 5, 9, 13, 17, 21, 25 ≤ 700 1, 4, 7, 8, 11, 14, 15, 18, 21 ≤...
  • Seite 10 Vor der Montage beachten (Fortsetzung) 10 Kollektoren Sparrenab- Montage- Schneelast in kN/m stand in mm schiene ≤ 1,25 > 1,25/ ≤ 2,55 ≤ 600 1, 5, 9, 13, 17, 21, 25, 29, 33, 37, 41 ≤ 700 unten 1, 4, 8, 11, 15, 18, 21, 25, 1, 4, 5, 8, 11, 14, 15, 18, 28, 32, 35 21, 22, 25, 28, 31, 32, 35...
  • Seite 11: Montage Mit Sparrenanker

    Montage mit Sparrenanker Bauteile Ø 8,4 M8x25 A Kunststoff-Ziegelersatz, falls die vorhandenen Ziegel nicht ausge- schnitten werden sollen. Nur einsetzen bei Dächern mit min. 12° Dachneigung. B Verstärkungsschienen: Für Typ SV bei Schneelasten von 4,80 kN/m...
  • Seite 12: Montage

    Montage mit Sparrenanker (Fortsetzung) Montage...
  • Seite 13 Montage mit Sparrenanker (Fortsetzung) a in mm 1650 – 1900 600 – 700...
  • Seite 14 Montage mit Sparrenanker (Fortsetzung) Nur bei Typ SV für Schneelasten 4,80 kN/m 3 Sparrenanker übereinander montieren, Maß b mitteln.
  • Seite 15 Montage mit Sparrenanker (Fortsetzung)
  • Seite 16 Montage mit Sparrenanker (Fortsetzung) Montage mit Ziegelanpassung Weiter mit Arbeitsschritt 16 auf Seite 18.
  • Seite 17 Montage mit Sparrenanker (Fortsetzung) Montage mit Kunststoff-Ziegelersatz...
  • Seite 18 Montage mit Sparrenanker (Fortsetzung)
  • Seite 19 Montage mit Sparrenanker (Fortsetzung) 90° Kollektoranzahl c in mm Typ SV Typ SH Weiter mit „Kollektoren montieren“ (siehe Seite 24).
  • Seite 20: Montage Mit Befestigungswinkel

    Montage mit Sparrenanker (Fortsetzung) Hinweis für Typ SV Für Schneelasten 4,80 kN/m müssen Verstärkungsschienen montiert werden, siehe folgende Abbildung. Ø8,5 90° Weiter mit „Kollektoren montieren“ (siehe Seite 24). Montage mit Befestigungswinkel Z. B. Montage auf Blechdächern.
  • Seite 21: Bauteile

    Montage mit Befestigungswinkel (Fortsetzung) Bauteile M8x25 Ø8,4 B Verstärkungsschienen: Für Typ SV bei Schneelasten von 4,80 kN/m Montage Für die Befestigung der Winkel sind bau- Die Montage des Befestigungswinkels seitige Befestigungselemente A erfor- ist am Beispiel von Stehfalzprofilen dar- gestellt. derlich (siehe folgende Abbildung).
  • Seite 22 Montage mit Befestigungswinkel (Fortsetzung) 90° Hinweis zur Arbeitsschritt 1: Die horizontale Anordnung der Befes- Schrauben bauseits tigungswinkel richtet sich nach den Sparrenabständen (siehe ab Seite 5). a in mm Die Befestigungswinkel zwischen dem ersten und letzten Winkel müssen in 1650 – 1900 einer Flucht liegen.
  • Seite 23 Montage mit Befestigungswinkel (Fortsetzung) Hinweis für Typ SV Für Schneelasten 4,80 kN/m müssen 3 Befestigungswinkel übereinander mon- tiert werden, siehe Abbildung auf Seite 14. 90° Kollektoranzahl c in mm Typ SV Typ SH...
  • Seite 24: Kollektoren Montieren

    Montage mit Befestigungswinkel (Fortsetzung) Hinweis für Typ SV Für Schneelasten 4,80 kN/m müssen Verstärkungsschienen montiert werden, siehe folgende Abbildung. Ø 8,5 90° Kollektoren montieren...
  • Seite 25 Kollektoren montieren (Fortsetzung) Montagehinweise Achtung ■ Beim ersten und letzten Kollektor Verbindungsrohre dürfen keine muss die Typenschildseite außen lie- Beschädigung aufweisen. gen (Aufkleber beachten). O-Ring-Dichtungen nur mit dem ■ Bei nur einem Kollektor Verrohrung beiliegenden Spezial-Schmier- gegenüber der Typenschildseite aus- fett fetten.
  • Seite 26: Kollektoren Anschließen

    Kollektoren montieren (Fortsetzung) Kollektoren anschließen Montagehinweise ■ Überwurfmutter erst von Hand anzie- ■ Alle Rohrenden müssen rechtwinklig hen, dann mit Gabelschlüssel um eine und entgratet sein. ¾-Drehung festziehen. ■ O-Ring-Dichtungen nur mit dem bei- ■ An Klemmringverschraubungen keine liegenden Spezial-Schmierfett fetten. ausgeglühten Kupferrohre einsetzen.
  • Seite 27 Kollektoren anschließen (Fortsetzung)
  • Seite 28: Installation

    Kennbuchstaben „S“ (Solar) tretenden Temperaturen geschwächt im Bauteilkennzeichen enthalten. werden. Am besten geeignet sind metallisch dichtende Verbindungen, Klemmringverschraubungen oder Viessmann Steckverbindungen mit doppelten O-Ringen. Falls andere Dichtungen verwendet werden, z. B. Flachdichtungen, muss vom Hersteller eine ausreichende Gly- kol-, Druck und Temperaturbeständig-...
  • Seite 29: Inbetriebnahme

    K Befüllhahn B Absperrventile L Stagnationskühlkörper C Rückschlagventile M Ausdehnungsgefäß D Solarkreispumpe N Auffangbehälter E Luftabscheider O Kollektor F Absperrhahn (Stellschraube ober- P Solarregelung halb der Durchflussanzeige H) R Speicher-Wassererwärmer G Entleerungshahn S Speichertemperatursensor H Durchflussanzeige T Kollektortemperatursensor Inbetriebnahme Serviceanleitung „Vitosol-F“.
  • Seite 32 Viessmann Werke GmbH & Co KG D-35107 Allendorf Telefon: +49 64 52 70-0 Telefax: +49 64 52 70-27 80 www.viessmann.de...
