Viessmann Vitosol-F Montageanleitung
Vorschau ausblenden Andere Handbücher für Vitosol-F:

Werbung

VIESMANN
Montageanleitung
für die Fachkraft

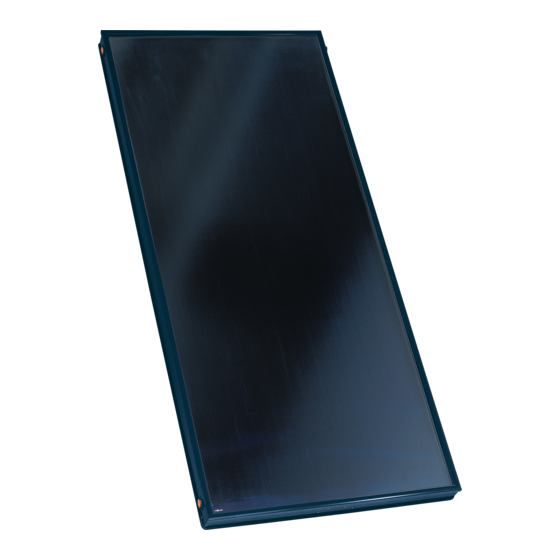

Vitosol-F/-FM
Typ SV und SH
Flachkollektor für aufgeständerte Montage,
Kollektorstützen mit festem Neigungswinkel
VITOSOL-F/-FM
Nach Montage entsorgen!
5695 536
11/2015

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Viessmann Vitosol-F

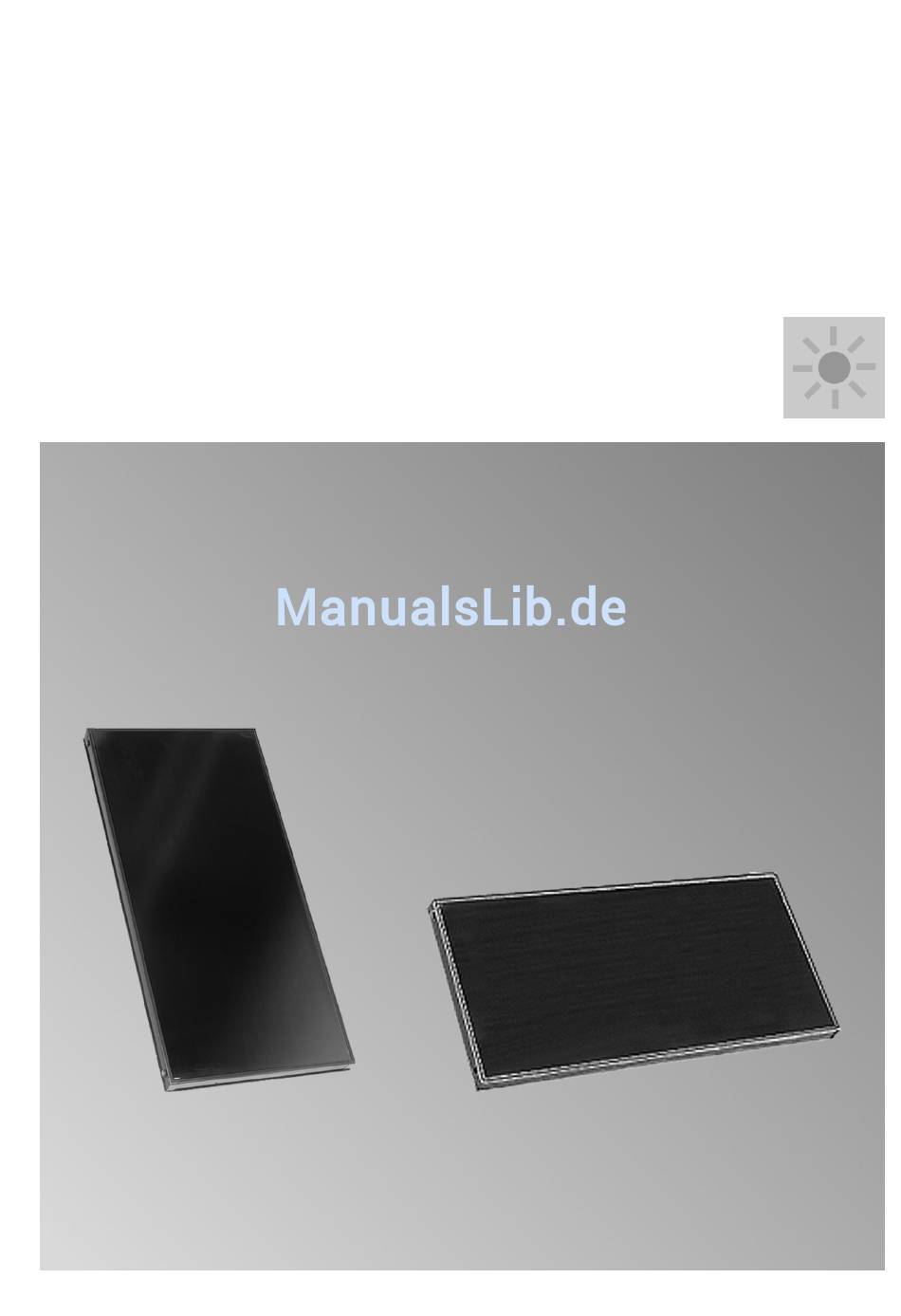

  • Seite 1 VIESMANN Montageanleitung für die Fachkraft Vitosol-F/-FM Typ SV und SH Flachkollektor für aufgeständerte Montage, Kollektorstützen mit festem Neigungswinkel VITOSOL-F/-FM Nach Montage entsorgen! 5695 536 11/2015...
  • Seite 2: Sicherheitshinweise

    Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Men- schen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Achtung Dieses Zeichen warnt vor Sach- und Umwelt- schäden. Hinweis Angaben mit dem Wort Hinweis enthalten Zusatzinfor- mationen. Zielgruppe Diese Anleitung richtet sich ausschließlich an autori- sierte Fachkräfte.
  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Information Entsorgung der Verpackung ..............Symbole ....................Bestimmungsgemäße Verwendung ............Produktinformation ................. Kollektorstütze Grundbausatz und Kollektorstütze Erweiterung ..■ Halteschiene für 1 Kollektor ............■ Halteschiene für 2 Kollektoren ............■ Verbindungsstrebe ................■ Schablone als Montagehilfe ............... ■ Montageablauf Abstand der Kollektorreihe z ermitteln ...........
  • Seite 4: Entsorgung Der Verpackung

    Entsorgung der Verpackung Entsorgung der Verpackung DE: Nutzen Sie das von Viessmann organisierte Ent- sorgungssystem. Verpackungsabfälle gemäß den gesetzlichen Festle- AT: Nutzen Sie das gesetzliche Entsorgungssystem gungen der Verwertung zuführen. ARA (Altstoff Recycling Austria AG, Lizenznum- mer 5766). CH: Verpackungsabfälle werden vom Heizungs-/ Lüftungsfachbetrieb entsorgt.
  • Seite 5: Produktinformation

    Bestimmungsgemäße Verwendung (Fortsetzung) Die gewerbliche oder industrielle Verwendung zu Fehlgebrauch liegt auch vor, falls Komponenten des einem anderen Zweck als zur Gebäudebeheizung oder Systems in ihrer bestimmungsgemäßen Funktion ver- Trinkwassererwärmung gilt als nicht bestimmungsge- ändert werden (z. B. durch direkte Trinkwassererwär- mäß.
  • Seite 6: Halteschiene 6 Für 1 Kollektor

    Produktinformation (Fortsetzung) Halteschiene für 1 Kollektor Abb. 2 Halteschiene für 2 Kollektoren Abb. 3 Verbindungsstrebe Abb. 4 Unterlegscheibe 8,4 mm Verbindungsstrebe Sechskantmutter M 8 Sechskantschraube M 8 x 20...
  • Seite 7: Schablone Als Montagehilfe

    Produktinformation (Fortsetzung) Schablone als Montagehilfe Zur Sicherung gegen Abrutschen der Kollektoren wäh- rend der Montage (Zubehör). Abb. 5 Schablone Klappstecker In den folgenden Tabellen ist die Anzahl der erforderli- chen Bauteilgruppen in Abhängigkeit von der zu mon- tierenden Kollektoranzahl angegeben. Typ SV Kollektoran- Anzahl Bauteilgruppe...
  • Seite 8: Abstand Der Kollektorreihe Z Ermitteln

    Abstand der Kollektorreihe z ermitteln Um bei Montage mehrerer Kollektoren hintereinander unerwünschte Beschattungen zu vermeiden, einen Abstand z einhalten. α α β Abb. 6 z Abstand der Kollektorreihe Kollektorneigungswinkel α Winkel des Sonnenstands β Kollektorneigungswinkel Abstand der Kollektorreihe z in mm α...
  • Seite 9 Kollektorstützen montieren (Fortsetzung) Abb. 7 Halteschienen als Abstandshalter zwischen den Kollektorstützen benutzen. Kollektoranzahl y in mm Typ SV Typ SH x in mm 2580 1000 1080 2400 2155 4805 3235 7205 4310 9610 5390 12010 6470 14410 7545 16815 8625 19215 9700 21620...
  • Seite 10: Verbindungsstreben Montieren

    Verbindungsstreben montieren Zur Stabilisierung des Kollektorfelds Verbindungsstre- ben hinten diagonal an die Kollektorstützen schrauben (siehe folgende Abbildung). Für die Montage der Verbindungsstreben müssen die Bohrungen in den Kollektorstützen und Verbindungs- streben bauseits durchgeführt werden. Abb. 8 Ø 8,5 Ø 8,5 Abb.
  • Seite 11: Kollektoren Montieren

    Kollektoren montieren Verbindungsrohre (separat verpackt) Abb. 10 Montagehinweise Die Schablone als Hilfe für die Montage des 2. und Beim 1. und letzten Kollektor muss die Typenschild- aller weiteren Kollektoren zwischen den Stützen ■ seite außen liegen (Aufkleber beachten). befestigen. Nachdem der 2. Kollektor befestigt ist, die ■...
  • Seite 12: Kollektoren Anschließen

    Kollektoren montieren (Fortsetzung) Abb. 12 Die Arbeitsschritte 4. bis 6. entsprechend der Kollektoranzahl wiederholen. Verbindungsrohr Typenschild 5. Die Klemmsteine zwischen 2 Kollektoren erst fest- schrauben, wenn der folgende Kollektor mit dem vorigen verbunden ist. Kollektoren anschließen Das Anschluss- und Tauchhülsen-Set sind separat ver- packt.
  • Seite 13 Kollektoren anschließen (Fortsetzung) Anschluss-Set Abb. 13 Tauchhülsenset Abb. 14 Hinweis Der Kollektortemperatursensor ist im Lieferumfang der Solarregelung enthalten. Montagehinweise O-Ring-Dichtungen nur mit dem beiliegenden Arma- ■ turenfett fetten. ■ Überwurfmutter erst von Hand anziehen, dann mit Gabelschlüssel um eine -Drehung festziehen. ¾...
  • Seite 14: Kollektor Abdecken

    Kollektoren anschließen (Fortsetzung) Abb. 15 Rücklauf Vorlauf Kollektor abdecken Achtung Falls die Solaranlage nach der Montage nicht sofort mit Wärmeträgermedium befüllt wird, kön- nen die Kollektoren Schaden nehmen. Kollektoren mit einer Abdeckung vor Sonnenein- strahlung schützen. Die vorhandene Schutzfolie darf nicht zur Abde- ckung verwendet werden.
  • Seite 15: Installation

    Weichlötungen können, besonders in Kollektornähe, aufgrund der hohen Temperaturen geschwächt wer- den. Am besten geeignet sind metallisch dichtende Verbindungen, Klemmringverschraubungen oder Viessmann Steckverbindungen mit doppelten O-Rin- gen. Falls andere Dichtungen verwendet werden, z. B. Flachdichtungen, muss vom Hersteller eine ausrei- chende Glykol-, Druck- und Temperaturbeständigkeit...
  • Seite 16 Installation (Fortsetzung) Abb. 16 Solar-Divicon Befüllhahn Absperrventile Stagnationskühlkörper Rückschlagventile Ausdehnungsgefäß Solarkreispumpe Auffangbehälter Luftabscheider Kollektor Absperrhahn (Stellschraube oberhalb der Volu- Speicher-Wassererwärmer menstromanzeige Speichertemperatursensor Entleerungshahn Kollektortemperatursensor Volumenstromanzeige Solarregelung...
  • Seite 17 Inbetriebnahme Serviceanleitung „Vitosol-F/-FM“...
  • Seite 20 Viessmann Werke GmbH & Co. KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de...
