Viessmann Vitosol-F Montageanleitung Für Die Fachkraft

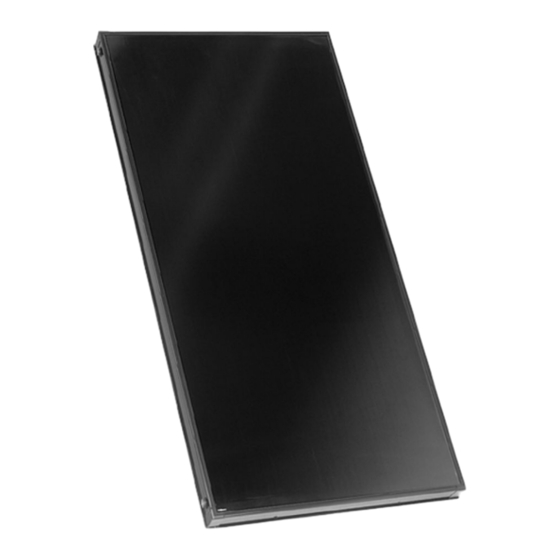

Flachkollektor für geneigte dächer aufdachmontage mit sparrenanker oder befestigungswinkel
Vorschau ausblenden
Andere Handbücher für Vitosol-F:
- Montageanleitung (32 Seiten) ,
- Montageanleitung für die fachkraft (32 Seiten) ,
- Serviceanleitung (20 Seiten)
Verwandte Anleitungen für Viessmann Vitosol-F
Inhaltszusammenfassung für Viessmann Vitosol-F

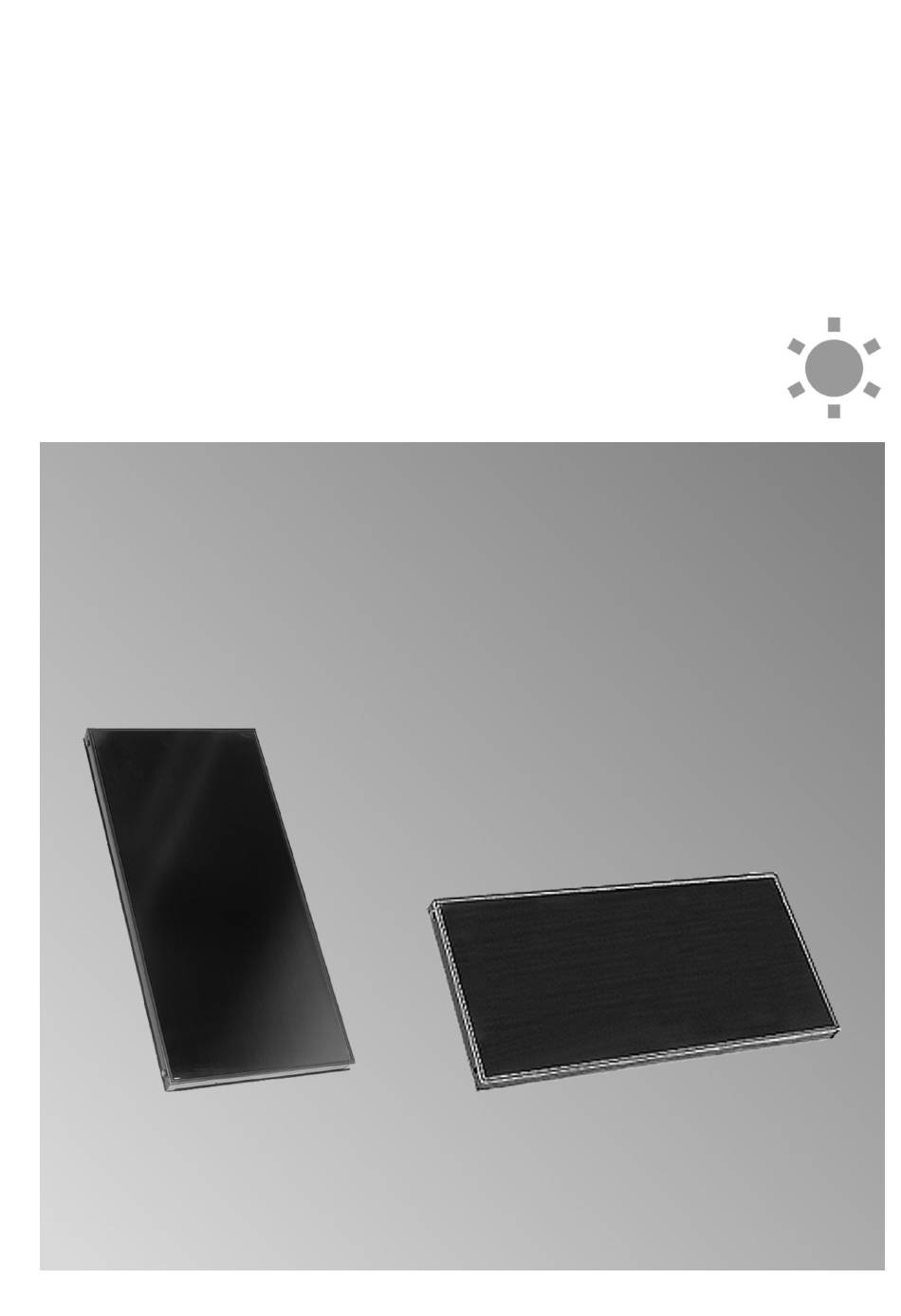

- Seite 1 VIESMANN Montageanleitung für die Fachkraft Vitosol-F/-FM Typ SV und SH Flachkollektor für geneigte Dächer Aufdachmontage mit Sparrenanker oder Befestigungswinkel VITOSOL-F/-FM Nach Montage entsorgen! 5695556 DE 3/2023...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Bitte befolgen Sie diese Sicher- heitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Gefahr Hinweis Dieses Zeichen warnt vor Perso- Angaben mit dem Wort Hinweis enthal- nenschäden. ten Zusatzinformationen. Achtung Dieses Zeichen warnt vor Sach- und Umweltschäden. - Seite 3 Vor den Arbeiten geerdete Objekte berühren, z. B. Heizungs- oder Wasserrohre, um die statische Auf- ladung abzuleiten. Instandsetzungsarbeiten Achtung Die Instandsetzung von Bauteilen mit sicherheitstechnischer Funktion gefährdet den sicheren Betrieb der Anlage. Defekte Bauteile müssen durch Viessmann Originalteile ersetzt werden.
-
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Information Entsorgung der Verpackung ..............Symbole ....................Bestimmungsgemäße Verwendung ............Produktinformation ................. Anlagenbeispiele ................■ Wartungsteile und Ersatzteile ............. ■ Montagevorbereitung Vor der Montage beachten ..............Typ SV (Kollektoren senkrecht) ............■ Typ SH (Kollektoren waagerecht) ............■ Montageablauf Montage mit Sparrenanker .............. -
Seite 5: Entsorgung Der Verpackung
Entsorgung der Verpackung Entsorgung der Verpackung DE: Nutzen Sie das von Viessmann organisierte Ent- sorgungssystem. Verpackungsabfälle gemäß den gesetzlichen Festle- AT: Nutzen Sie das gesetzliche Entsorgungssystem gungen der Verwertung zuführen. ARA (Altstoff Recycling Austria AG, Lizenznum- mer 5766). CH: Verpackungsabfälle werden vom Heizungs-/ Lüftungsfachbetrieb entsorgt. -
Seite 6: Bestimmungsgemäße Verwendung
Sammelleitungen. Bis zu 12 Kollektoren können automatischer Temperaturabschaltung ThermProtect parallel verschaltet werden. für eine dampffreie und eigensichere Solaranlage. Anlagenbeispiele Verfügbare Anlagenbeispiele: Siehe www.viessmann-schemes.com. Wartungsteile und Ersatzteile Wartungsteile und Ersatzteile können Sie direkt online identifizieren und bestellen. Viessmann Partnershop Viessmann Ersatzteil-App Login: www.viessmann.com/etapp https://shop.viessmann.com/... -
Seite 7: Vor Der Montage Beachten
Vor der Montage beachten Jeder Kollektoranzahl ist eine bestimmte Anzahl Spar- Beispiel: renanker oder Befestigungswinkel (in Verbindung mit ■ 2 Kollektoren Typ SV Blechdächern) zugeordnet. Sparrenabstand a 600 mm ■ Bei der Auswahl der Anzahl der Dachsparren für die ■ Schneelast 0,75 N/m Montage, die zu erwartenden Schneelasten und den Von den 4 Dachsparren werden genutzt:... - Seite 8 Vor der Montage beachten (Fortsetzung) 4 Kollektoren Sparrenabstand in Schneelast in kN/m 0,75 0,75, 1,25 1,25, 2,55 2,55, 4,80 ≤ > ≤ > ≤ > ≤ 1, 4, 5, 8 1, 3, 4, 5, 6, 8 ≤ 1, 3, 4, 6 1, 3, 4, 5, 7 ≤...
-
Seite 9: Typ Sh (Kollektoren Waagerecht)
Vor der Montage beachten (Fortsetzung) Typ SH (Kollektoren waagerecht) Die Verteilung der Sparrenanker auf der oberen und unteren Montageschiene kann ab 3 Kollektoren unter- schiedlich sein. 1 Kollektor Sparrenabstand in Schneelast in kN/m 1,25 1,25/ 2,55 ≤ > ≤ 1, 4 ≤... - Seite 10 Vor der Montage beachten (Fortsetzung) 5 Kollektoren Sparrenabstand in Montageschiene Schneelast in kN/m , bis 1,25 1,25/ 2,55 ≤ > ≤ 1, 5, 9, 13, 17, 21 ≤ unten 1, 4, 5, 8, 11,14, 15, 18 ≤ 1, 4, 8, 11, 15, 18 oben 1, 4, 8, 11, 15, 18 1, 4, 7, 10, 13, 16...
- Seite 11 Vor der Montage beachten (Fortsetzung) 10 Kollektoren Sparrenabstand in Montageschiene Schneelast in kN/m 1,25 1,25/ 2,55 ≤ > ≤ 1, 5, 9, 13, 17, 21, 25, 29, 33, 37, 41 ≤ unten 1, 4, 8, 11, 15, 18, 21, 25, 28, 1, 4, 5, 8, 11, 14, 15, 18, 21, 22, ≤...
-
Seite 12: Montage Mit Sparrenanker
Montage mit Sparrenanker Bauteile Ø 8,4 M8x25 Abb. 2 Kunststoff-Ziegelersatz, falls die vorhandenen Dachziegel nicht ausgeschnitten werden sollen. Nur einsetzen bei Dächern mit min. 12° Dachnei- gung. Abb. 3 Verstärkungsschienen: Für Typ SV bei Schneelasten von 4,80 kN/m... -
Seite 13: Montage
Montage mit Sparrenanker (Fortsetzung) Montage Abb. 4 Abb. 5 a in mm 1650 1900 – –... - Seite 14 Montage mit Sparrenanker (Fortsetzung) Nur bei Typ SV für Schneelasten 4,80 kN/m Abb. 6 3 Sparrenanker übereinander montieren. Maß b mitteln. Abb. 7...
- Seite 15 Montage mit Sparrenanker (Fortsetzung) Montage mit Ziegelanpassung Abb. 8 Abb. 9 Weiter mit Arbeitsschritt 16 auf Seite 17.
- Seite 16 Montage mit Sparrenanker (Fortsetzung) Montage mit Kunststoff-Ziegelersatz Abb. 10 Abb. 11...
- Seite 17 Montage mit Sparrenanker (Fortsetzung) Abb. 12 90° Abb. 13 Kollektoranzahl c in mm Typ SV Typ SH Weiter mit „Kollektoren montieren“ (siehe Seite 21).
-
Seite 18: Montage Mit Befestigungswinkel
Montage mit Sparrenanker (Fortsetzung) Hinweis für Typ SV Für Schneelasten 4,80 kN/m müssen Verstärkungs- schienen montiert werden, siehe folgende Abbildung. Ø8,5 90° Abb. 14 Weiter mit „Kollektoren montieren“ (siehe Seite 21). Montage mit Befestigungswinkel Z. B. Montage auf Blechdächern Bauteile M8x25 Ø8,4 Abb. -
Seite 19: Montage
Montage mit Befestigungswinkel (Fortsetzung) Abb. 16 Verstärkungsschienen: Für Typ SV bei Schneelasten von 4,80 kN/m Montage Für die Befestigung der Winkel sind bauseitige Befes- Die Montage des Befestigungswinkels ist am Beispiel tigungselemente erforderlich (siehe folgende Abbil- von Stehfalzprofilen dargestellt. dung). 90°... - Seite 20 Montage mit Befestigungswinkel (Fortsetzung) Hinweis für Typ SV Für Schneelasten 4,80 kN/m müssen 3 Befestigungs- winkel übereinander montiert werden, siehe Abbildung auf Seite 14. 90° Abb. 18 Kollektoranzahl c in mm Typ SV Typ SH Hinweis für Typ SV Für Schneelasten 4,80 kN/m müssen Verstärkungs- schienen montiert werden, siehe folgende Abbildung.
-
Seite 21: Kollektoren Montieren
Montage mit Befestigungswinkel (Fortsetzung) Ø 8,5 90° Abb. 19 Hinweis Montageblech senkrecht zum Kollektor montieren. Kollektoren montieren Bauteile Abb. 20 Montagehinweise Achtung Beim ersten und letzten Kollektor muss die Typen- Verbindungsrohre dürfen keine Beschädigung ■ schildseite außen liegen (Aufkleber beachten). aufweisen. - Seite 22 Kollektoren montieren (Fortsetzung) Abb. 21 Hinweis Verstärkungsblech möglichst nah am Montageblech platzieren. Kollektoranzahl x in mm Typ SV Typ SH...
-
Seite 23: Kollektoren Anschließen
Kollektoren montieren (Fortsetzung) Abb. 22 Kollektoren anschließen Bauteile Abb. 23 Abb. 24 Montagehinweise ■ O-Ring-Dichtungen nur mit dem beiliegenden Arma- turenfett fetten. ■ Überwurfmutter erst von Hand anziehen, dann mit Gabelschlüssel um eine -Drehung festziehen. ¾ An Klemmringverschraubungen keine ausgeglühten ■... -
Seite 24: Kollektorfeld Abdecken
Kollektoren anschließen (Fortsetzung) Abb. 25 Kollektorfeld abdecken Nach Montage der Kollektoren, Solaranlage schnellst- Hinweis möglich in Betrieb nehmen. Falls die Inbetriebnahme zu einem späteren Zeitpunkt Um Dampfschläge zu vermeiden, müssen die Kollekto- erfolgt, Kollektorfelder abdecken. ren bei der Befüllung kalt sein. Kollektorfelder abde- Die vorhandene Schutzfolie darf nicht zur Abdeckung cken. -
Seite 25: Installation
Weichlötungen können, besonders in Kollektornähe, aufgrund der hohen Temperaturen geschwächt wer- den. Am besten geeignet sind metallisch dichtende Verbindungen, Klemmringverschraubungen oder Viessmann Steckverbindungen mit doppelten O-Rin- gen. Falls andere Dichtungen verwendet werden, z. B. Flachdichtungen, muss vom Hersteller eine ausrei- chende Glykol-, Druck- und Temperaturbeständigkeit... -
Seite 26: Inbetriebnahme
Installation (Fortsetzung) Abb. 26 Solar-Divicon Befüllhahn Absperrventile Stagnationskühlkörper Rückschlagventile Ausdehnungsgefäß Solarkreispumpe Auffangbehälter Luftabscheider Kollektor Absperrhahn (Stellschraube oberhalb der Volu- Speicher-Wassererwärmer menstromanzeige Speichertemperatursensor Entleerungshahn Kollektortemperatursensor Volumenstromanzeige Solarregelung Inbetriebnahme Serviceanleitung „Vitosol-F/-FM“... - Seite 28 Viessmann Ges.m.b.H. Viessmann Climate Solutions SE A-4641 Steinhaus bei Wels 35108 Allendorf Telefon: 07242 62381-110 Telefon: 06452 70-0 Telefax: 07242 62381-440 Telefax: 06452 70-2780 www.viessmann.at www.viessmann.de...
