Viessmann Vitosol-F Typ SV Montageanleitung

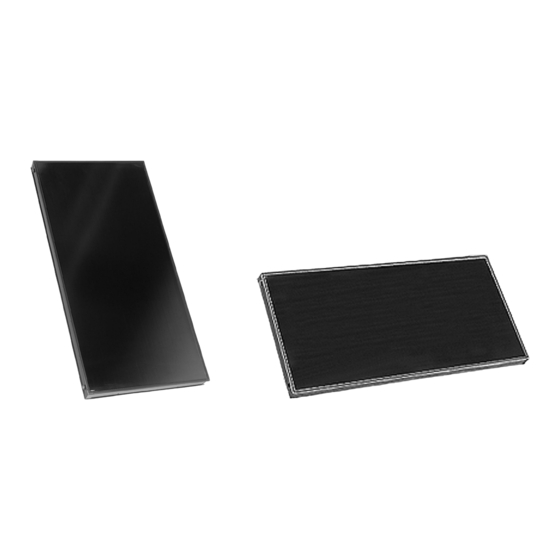

Flachkollektor für aufgeständerte montage und fassadenmontage
Vorschau ausblenden
Andere Handbücher für Vitosol-F Typ SV:
- Montageanleitung (28 Seiten) ,
- Montageanleitung (24 Seiten) ,
- Montageanleitung (24 Seiten)
Verwandte Anleitungen für Viessmann Vitosol-F Typ SV
Inhaltszusammenfassung für Viessmann Vitosol-F Typ SV
- Seite 1 VIESMANN Montageanleitung für die Fachkraft Vitosol-F Typ SV und SH Flachkollektor für aufgeständerte Montage und Fassadenmontage VITOSOL-F Nach Montage entsorgen! 5581 924 9/2010...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schä- den für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Arbeiten an der Anlage Achtung ■ Anlage spannungsfrei schalten (z.B. Dieses Zeichen warnt vor Sach- an der separaten Sicherung oder und Umweltschäden. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Montageablauf Aufgeständerte Montage..................■ Bauteile Vitosol-F, Typ SH................■ Bauteile Vitosol-F, Typ SV................■ Kollektorreihenabstand z ermitteln..............■ Kollektorstützen montieren, Neigungswinkel α einstellen......... ■ Montage auf Unterkonstruktion, z.B. Stahlträger..........■ Montage auf Betonplatten, nur bei Typ SH............12 Fassadenmontage (nur bei Typ SH)..............16 ■... -
Seite 4: Aufgeständerte Montage
Aufgeständerte Montage Bauteile Vitosol-F, Typ SH α= 25° α= 30° α= 50° α= 35° α= 55° α= 40° α= 60° α= 45° α= 65° α= 70° α= 75° α= 80° α α Ø 11 M8x20 M8x25 A Kollektorstütze für Neigungswin- B Kollektorstütze für Neigungswin- kel α... - Seite 5 Aufgeständerte Montage (Fortsetzung) qW Verbindungsstrebe qE Auflageschiene (nur bei Dächern mit Kiesschüttung) Verbindungsrohr rP Verbindungsrohr rQ Spezial-Armaturenfett...
-
Seite 6: Bauteile Vitosol-F, Typ Sv
Aufgeständerte Montage (Fortsetzung) Bauteile Vitosol-F, Typ SV Ø 11 α= 60° α= 55° α= 50° α= 45° α= 40 α= 35° α= 30° α= 25° α M8x20 M8x25 1 Auflagestütze 7 Sechskantschraube M 8 x 20 2 Fußstütze 8 Sechskantschraube M 8 x 25 3 Stellstütze unten 9 Halteblech 4 Stellstütze oben (2-teilig) -
Seite 7: Kollektorreihenabstand Z Ermitteln
Aufgeständerte Montage (Fortsetzung) Verbindungsrohr rP Verbindungsrohr rQ Spezial-Armaturenfett Kollektorreihenabstand z ermitteln Bei Montage mehrerer Kollektoren hin- tereinander einen Abstand z einhalten, um unerwünschte Beschattungen zu vermeiden. α α β β Winkel des Sonnenstands z Kollektorreihenabstand α Kollektorneigungswinkel Neigungswinkel α Kollektorreihenabstand z in mm Typ SV Typ SH Flensburg... -
Seite 8: Kollektorstützen Montieren, Neigungswinkel Α Einstellen
Aufgeständerte Montage (Fortsetzung) Neigungswinkel α Kollektorreihenabstand z in mm Typ SV Typ SH 45° 7840 3480 50° 8190 3640 60° 8720 3870 München 25° 5160 2290 35° 6030 2680 45° 6710 2980 50° 6980 3100 60° 7350 3260 Kollektorstützen montieren, Neigungswinkel α einstellen Neigungswinkel siehe Abbildungen auf Seite 4 und 6. -
Seite 9: Montage Auf Unterkonstruktion, Z.b. Stahlträger
Aufgeständerte Montage (Fortsetzung) Montage auf Unterkonstruktion, z.B. Stahlträger Montagehinweise: ■ Beim ersten und letzten Kollektor ■ Max. auftretende Belastung und muss die Typenschildseite außen lie- Abstand zum Dachrand für bauseiti- gen (siehe Abbildung auf Seite 11). gen Unterbau nach DIN 1055 beach- Bei nur einem Kollektor Verrohrung ten. - Seite 10 Aufgeständerte Montage (Fortsetzung) Ø 8,5 qQ 9 Fußstützen als Bohrschablone nutzen. mm y 1920...
- Seite 11 Aufgeständerte Montage (Fortsetzung) C Abstandsabkantung D Typenschild Weiter mit „Anschluss-Set und Kollektor- temperatursensor montieren“.
-
Seite 12: Montage Auf Betonplatten, Nur Bei Typ Sh
Aufgeständerte Montage (Fortsetzung) Montage auf Betonplatten, nur bei Typ SH Montagehinweise: ■ Beim ersten und letzten Kollektor ■ Max. auftretende Belastung und muss die Typenschildseite außen lie- Abstand zum Dachrand für bauseiti- gen (siehe Abbildung auf Seite 15). gen Unterbau nach DIN 1055 beach- Bei nur einem Kollektor Verrohrung ten. - Seite 13 Aufgeständerte Montage (Fortsetzung) Fußstützen als Bohrschablone nutzen.
- Seite 14 Aufgeständerte Montage (Fortsetzung) Ø 8,5 Hinweis Die vorderen Auflageschienen können bei Neigungswinkeln von 25 und 30 ° in der Mitte angeschraubt werden.
- Seite 15 Aufgeständerte Montage (Fortsetzung) C Abstandsabkantung D Typenschild Weiter mit „Anschluss-Set und Kollektor- temperatursensor montieren“.
-
Seite 16: Fassadenmontage (Nur Bei Typ Sh)
Fassadenmontage (nur bei Typ SH) Bauteile Ø 11 γ γ= 10° γ= 15° γ= 20° γ= 25° γ= 30° γ= 35° γ= 40° γ= 45° M8x20 M8x25 1 Auflagestütze 7 Sechskantmutter M 8 2 Fußstütze 8 Sechskantschraube M 8 x 20 3 Stellstütze 9 Sechskantschraube M 8 x 25 4 Futterblech mit Rundloch... -
Seite 17: Kollektorstützen Montieren, Neigungswinkel Γ Einstellen
Fassadenmontage (nur bei Typ SH) (Fortsetzung) Verbindungsrohr rP Verbindungsrohr rQ Spezial-Armaturenfett Kollektorstützen montieren, Neigungswinkel γ einstellen Stellstütze entsprechend dem gewünschten Neigungswinkel (siehe Seite 16) kürzen. -
Seite 18: Kollektoren Montieren
Fassadenmontage (nur bei Typ SH) (Fortsetzung) Kollektoren montieren Montagehinweise: ■ Futterblech mit Rundloch oben ■ Futterblech mit Langloch unten ■ Zwischen 2. und 3. Auflagestütze, 4. und 5. usw. auf die Haltebleche Ver- bindungsblech schrauben (siehe fol- gende Abbildung). ■ Beim ersten und letzten Kollektor muss die Typenschildseite außen lie- gen (siehe Seite 20). - Seite 19 Fassadenmontage (nur bei Typ SH) (Fortsetzung) qWqP Fußstützen als Bohrschablone nutzen.
- Seite 20 Fassadenmontage (nur bei Typ SH) (Fortsetzung) C Abstandsabkantung D Typenschild...
-
Seite 21: Anschluss-Set Und Kollektortemperatursensor Montieren
Anschluss-Set und Kollektortemperatursensor montieren Bauteile Anschluss-Set zP Anschlussrohr (kurz) zR Profilschelle zQ Anschlussrohr (lang) zT Stützhülse zW Verschluss-Stopfen zZ Spezial-Armaturenfett zE Klemmringverschraubung (Winkel), 7 22 mm, 90° Tauchhülsen-Set uP Stützhülse uW Tauchhülse uQ Klemmringverschraubung (T- uE Zugentlastungsverschraubung Stück), 7 22 mm uR Wärmedämmung Bei Montage der Klemmringverschrau- ■... - Seite 22 Anschluss-Set und Kollektortemperatursensor… (Fortsetzung) An Klemmringverschraubungen keine ausgeglühten Kupferrohre einsetzen. zT K H Vorlaufanschluss K Rücklaufanschluss...
-
Seite 23: Installation
Am besten geeignet sind verwenden. metallisch dichtende Verbindungen, Kollektoren nicht betreten! Klemmringverschraubungen oder Im Bereich des Kollektors und Viessmann Steckverbindungen mit am Kollektor nicht löten! doppelten O-Ringen. Falls andere Dichtungen verwendet ■ Leitungen so legen, dass eine voll- werden, z.B. Flachdichtungen, muss ständige Entlüftung gewährleistet... - Seite 24 Installation (Fortsetzung) ■ Das Ausdehnungsgefäß muss nach Berechnung des Vordrucks DIN 4807 zugelassen sein. siehe Serviceanleitung Membranen und Dichtungen des Aus- „Vitosol“. dehnungsgefäßes und des Sicher- heitsventils müssen für das Wärme- ■ Bei Betrieb ohne Solar-Divicon nur trägermedium geeignet sein. Sicherheitsventile einsetzen, die für 120°C und max.
-
Seite 25: Inbetriebnahme Und Einregulierung
Inbetriebnahme und Einregulierung Serviceanleitung „Vitosol-F“. - Seite 28 Viessmann Werke GmbH&Co KG D-35107 Allendorf Telefon: 06452 70-0 Telefax: 06452 70-2780 www.viessmann.de...
