Viessmann Vitosol-F Montageanleitung
Typ sv und sh
flachkollektor für geneigte dächer, aufdachmontage mit sparrenhaken
Vorschau ausblenden
Andere Handbücher für Vitosol-F:
- Montageanleitung für die fachkraft (32 Seiten) ,
- Montageanleitung (32 Seiten) ,
- Serviceanleitung (20 Seiten)
Verwandte Anleitungen für Viessmann Vitosol-F
Inhaltszusammenfassung für Viessmann Vitosol-F

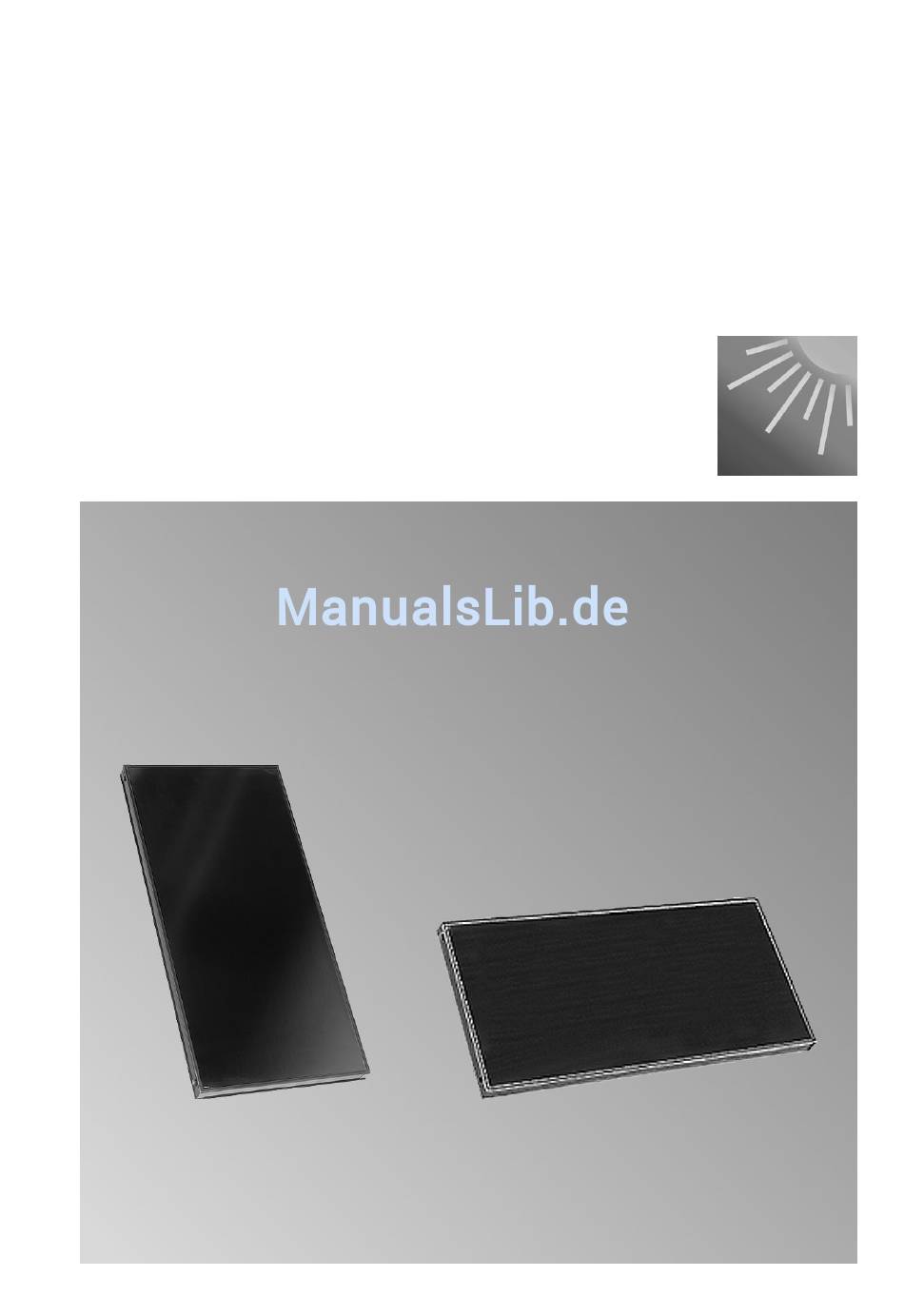

- Seite 1 VIESMANN Montageanleitung für die Fachkraft Vitosol-F Typ SV und SH Flachkollektor für geneigte Dächer, Aufdachmontage mit Sparren- haken VITOSOL-F Nach Montage entsorgen! 5693 696 2/2013...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schä- den für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Arbeiten an der Anlage Achtung ■ Anlage spannungsfrei schalten (z.B. Dieses Zeichen warnt vor Sach- an der separaten Sicherung oder und Umweltschäden. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Montagevorbereitung Bauteile........................ Abmessungen...................... ■ Abmessungen für die horizontale Verteilung der Sparrenhaken...... ■ Abmessungen für die vertikale Anordnung der Sparrenhaken......Montageablauf Montage des Befestigungssystems..............Kollektoren montieren..................12 Kollektoren anschließen..................13 Installation......................15 Inbetriebnahme....................16... -
Seite 4: Bauteile
Bauteile 1 Sparrenhaken Vitosol-F x in mm 2 Stützwinkel Typ SV abhängig von der Anzahl 3 Schrauben der Kollektoren: 4 Montageschiene 1109/2186 5 Schienenverbinder Typ SH 2433 6 Montageblech Abmessungen Jeder Kollektoranzahl ist eine bestimmte Von den 4 Dachsparren werden Anzahl Sparrenhaken zugeordnet. -
Seite 5: Abmessungen Für Die Horizontale Verteilung Der Sparrenhaken
Abmessungen (Fortsetzung) A Position der Sparrenhaken B Montageschienen Abmessungen für die horizontale Verteilung der Sparrenhaken Vitosol-F, Typ SV Kollek- Gesamtlänge Sparrenabstand a toran- Montageschie- zahl mm ≤ 600 mm ≤ 700 mm ≤ 800 mm 1109 1, 2 1, 2... -
Seite 6: Abmessungen Für Die Vertikale Anordnung Der Sparrenhaken
Abmessungen (Fortsetzung) Vitosol-F, Typ SH Kollek- Gesamtlänge Sparrenabstand a toran- Montageschie- zahl mm ≤ 600 mm ≤ 700 mm ≤ 800 mm 2433 1, 2 1, 2 1, 2 4866 1, 7 1, 6 1, 6 7299 1, 5, 11... - Seite 7 Abmessungen (Fortsetzung) Maß c: Abstand zwischen den unteren Montageschienen bei Montage mehre- rer Kollektoren übereinander. Vitosol-F b in mm c in mm Typ SV 1750-2080 ≥2400 Typ SH 540- 810 ≥1130...
-
Seite 8: Montage Des Befestigungssystems
Montage des Befestigungssystems Die Montage der Sparrenhaken gilt für Achtung die Montage der Vitosol-F, Typ SV und Ziegelbruch vermeiden. Der Sparrenhaken darf nicht auf ■ Variante I: den Dachpfannen aufliegen. Montage des Sparrenhakens 1 auf Abmessungen beachten. Konterlatte B mit Stützwinkel 2 ■... - Seite 9 Montage des Befestigungssystems (Fortsetzung)
- Seite 10 Montage des Befestigungssystems (Fortsetzung) 90°...
- Seite 11 Montage des Befestigungssystems (Fortsetzung) Hinweis zu Arbeitsschritt 9: Ab einer bestimmten Anzahl Kollektoren müssen zwei Montageschienen mit dem Schienenverbinder verbunden werden. Hinweis zu Arbeitsschritt 10: Verteilung der Montagebleche siehe fol- gende Abbildung. A Untere Montageschiene Typ SV Anzahl — — Typ SH Anzahl 2265...
-
Seite 12: Kollektoren Montieren
Kollektoren montieren Montagehinweise Achtung ■ Beim ersten und letzten Kollektor Verbindungsrohre dürfen keine muss die Typenschildseite außen lie- Beschädigung aufweisen. gen (Aufkleber beachten). O-Ring-Dichtungen nur mit ■ Bei nur einem Kollektor Verrohrung dem beiliegenden Spezial- gegenüber der Typenschildseite aus- Schmierfett fetten. führen. -
Seite 13: Kollektoren Anschließen
Kollektoren montieren (Fortsetzung) Kollektoren anschließen Montagehinweise ■ Überwurfmutter erst von Hand anzie- ■ Alle Rohrenden müssen rechtwinklig hen, dann mit Gabelschlüssel um eine und entgratet sein. ¾-Drehung festziehen. ■ O-Ring-Dichtungen nur mit dem bei- ■ An Klemmringverschraubungen keine liegenden Spezial-Schmierfett fetten. ausgeglühten Kupferrohre einsetzen. - Seite 14 Kollektoren anschließen (Fortsetzung)
-
Seite 15: Installation
Kollektornähe, aufgrund der max. auf- im Bauteilkennzeichen enthalten. tretenden Temperaturen geschwächt werden. Am besten geeignet sind metallisch dichtende Verbindungen, Klemmringverschraubungen oder Viessmann Steckverbindungen mit doppelten O-Ringen. Falls andere Dichtungen verwendet werden, z. B. Flachdichtungen, muss vom Hersteller eine ausreichende Gly- kol-, Druck und Temperaturbeständig-... -
Seite 16: Inbetriebnahme
K Befüllhahn B Absperrventile L Stagnationskühlkörper C Rückschlagventile M Ausdehnungsgefäß D Solarkreispumpe N Auffangbehälter E Luftabscheider O Kollektor F Absperrhahn (Stellschraube ober- P Solarregelung halb der Durchflussanzeige H) R Speicher-Wassererwärmer G Entleerungshahn S Speichertemperatursensor H Durchflussanzeige T Kollektortemperatursensor Inbetriebnahme Serviceanleitung „Vitosol-F“. - Seite 20 Viessmann Werke GmbH & Co KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de...
