Viessmann Vitosol-F Montageanleitung Für Die Fachkraft

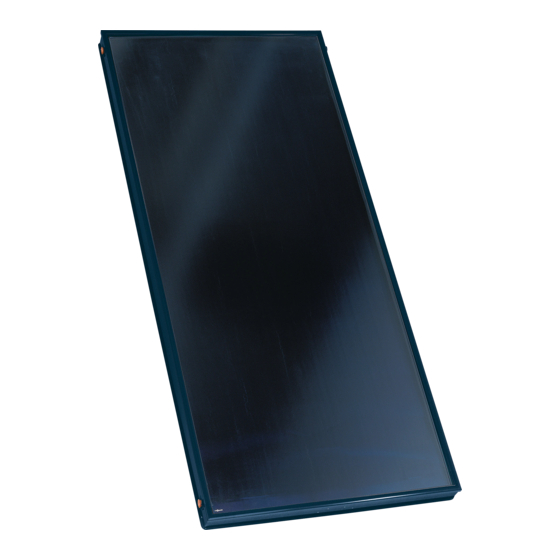

Flachkollektor für geneigte dächer, aufdachmontage für 2 kollektoren
Vorschau ausblenden
Andere Handbücher für Vitosol-F:
- Montageanleitung (32 Seiten) ,
- Serviceanleitung (20 Seiten) ,
- Bedienungsanleitung für den anlagenbetreiber (8 Seiten)
Verwandte Anleitungen für Viessmann Vitosol-F
Inhaltszusammenfassung für Viessmann Vitosol-F
- Seite 1 VIESMANN Montageanleitung für die Fachkraft Vitosol-F/-FM Typ SVK, SVKF Flachkollektor für geneigte Dächer, Aufdachmontage für 2 Kollektoren VITOSOL-F/-FM Nach Montage entsorgen! 5695656 DE 9/2017...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Men- schen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Achtung Hinweis Dieses Zeichen warnt vor Sach- und Umwelt- Angaben mit dem Wort Hinweis enthalten Zusatzinfor- schäden. mationen. Zielgruppe Diese Anleitung richtet sich ausschließlich an autori- sierte Fachkräfte. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Information Entsorgung der Verpackung ..............Symbole ....................Bestimmungsgemäße Verwendung ............Montageablauf Montage mit Sparrenhaken ..............Bauteile ....................■ Sparrenhaken montieren ..............■ Montageschienen montieren .............. ■ Montage mit Sparrenflansch ..............10 Bauteile ....................10 ■ Sparrenflansch montieren ..............10 ■... -
Seite 4: Entsorgung Der Verpackung
Entsorgung der Verpackung Entsorgung der Verpackung Verpackungsabfälle gemäß den gesetzlichen Festle- gungen der Verwertung zuführen. DE: Nutzen Sie das von Viessmann organisierte Ent- sorgungssystem. AT: Nutzen Sie das gesetzliche Entsorgungssystem ARA (Altstoff Recycling Austria AG, Lizenznum- mer 5766). CH: Verpackungsabfälle werden vom Heizungs-/ Lüftungsfachbetrieb entsorgt. -
Seite 5: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Das Gerät darf bestimmungsgemäß nur in geschlosse- nen Systemen gemäß EN 12828 / DIN 1988 bzw. Solaranlagen gemäß EN 12977 unter Berücksichti- gung der zugehörigen Montage-, Service- und Bedie- nungsanleitungen installiert und betrieben werden. Speicher-Wassererwärmer sind ausschließlich für die Bevorratung und Erwärmung von Wasser in Trinkwas- serqualität, Heizwasser-Pufferspeicher ausschließlich für Füllwasser in Trinkwasserqualität vorgesehen. -
Seite 6: Montage Mit Sparrenhaken
Montage mit Sparrenhaken Für Dachpfannen-Eindeckung Bauteile Abb. 1 Sparrenhaken Montageblech Stützwinkel Klemmstein, außen Schrauben Klemmstein, innen Montageschiene Sparrenhaken montieren Abhängig vom Dachsparrenabstand wird eine bestimmte Anzahl der Dachsparren für die Montage genutzt. Sparrenabstand 600 mm 700 mm, 1000 mm ≤ ≥... - Seite 7 Montage mit Sparrenhaken (Fortsetzung) ■ Variante I: Achtung Montage des Sparrenhakens auf Konterlatte Ziegelbruch vermeiden. Der Sparrenhaken darf nicht auf den Dachpfan- mit Stützwinkel nen aufliegen. Abmessungen beachten. ■ Variante II: Montage des Sparrenhakens direkt auf dem Dachsparren Die Dachpfannen mit einem Winkelschleifer anpas- ■...
- Seite 8 Montage mit Sparrenhaken (Fortsetzung) Abb. 3 Abb. 4...
-
Seite 9: Montageschienen Montieren
Montage mit Sparrenhaken (Fortsetzung) Montageschienen montieren 90° Abb. 5 Abweichung der Maße x und y max. 10 mm Weiter mit „Kollektoren montieren und anschließen“ auf Seite 25. -
Seite 10: Montage Mit Sparrenflansch
Montage mit Sparrenflansch Für Biberschwanzziegel- und Schiefer-Eindeckung Bauteile Abb. 6 Sparrenflansch Montageblech Abdichtung Klemmstein, außen Schrauben Klemmstein, innen Montageschiene Sparrenflansch montieren Abhängig vom Dachsparrenabstand wird eine bestimmte Anzahl der Dachsparren für die Montage genutzt. Sparrenabstand 600 mm 700 mm, 1000 mm ≤... - Seite 11 Montage mit Sparrenflansch (Fortsetzung) Abb. 7 Abb. 8...
-
Seite 12: Montageschienen Montieren
Montage mit Sparrenflansch (Fortsetzung) Montageschienen montieren 90° Abb. 9 Abweichung der Maße x und y max. 10 mm Weiter mit „Kollektoren montieren und anschließen“ auf Seite 25. -
Seite 13: Montage Mit Dachhaken
Montage mit Dachhaken Für Dachpfannen-, Biberschwanzziegel-, Schiefer-, Wellplatten-Eindeckung Bauteile Abb. 10 Montageholz Verzinkte Senkkopf-Spanplattenschraube (Spax-S) ■ 38 x 58 x 2430/1570 mm 6 x 30 mm ■ 30 x 100 x 2430/1570 mm Dachhaken für Biberschwanzziegel-Eindeckung Dachhaken für Dachpfannen-Eindeckung Dachhaken für Wellplattenprofil 5 und 6 Verzinkte Senkkopf-Spanplattenschraube (Spax-S) Dachhaken für Wellplattenprofil 8 6 x 80 mm... -
Seite 14: Dachhaken Montieren
Montage mit Dachhaken (Fortsetzung) Dachhaken montieren Dachpfannen-Eindeckung Abb. 11 x entsprechend der Breite des Ziegelkopfs. y = 440 mm Beispiel Biberschwanzziegel-Eindeckung Abb. 12 Dacheindeckung y in mm Schiefer Biberschwanzziegel Wellplatten... - Seite 15 Montage mit Dachhaken (Fortsetzung) Dachpfannen-Eindeckung 30x100 38x58 Abb. 13 Weiter mit „Montageschienen montieren“ auf Seite 17. Schiefer-Eindeckung Hinweis Gegen eindringende Nässe handelsübliche Bleium- mantelung anbringen. Weiter mit „Montageschienen montieren“ auf Seite 17. Abb. 14...
- Seite 16 Montage mit Dachhaken (Fortsetzung) Biberschwanzziegel-Eindeckung Abb. 16 Hinweis Biberschwanzziegel anpassen, ca. 30 mm mit Winkel- schleifer abschneiden. Weiter mit Kapitel „Montageschienen montieren“ auf Seite 17. Abb. 15 Wellplatten-Eindeckung Ø8 Abb. 17 Dichtscheibe (bauseits) Vorhandene Dachlatte...
-
Seite 17: Montageschienen Montieren
Montage mit Dachhaken (Fortsetzung) Montageschienen montieren Abb. 18 Abweichung der Maße x und y max. 10 mm Weiter mit Kapitel „Kollektoren anbauen“ auf Seite 25. Montage mit Befestigungswinkel Für Blechdächer Bauteile Abb. 19 Befestigungswinkel Klemmstein außen Montageblech Klemmstein innen... -
Seite 18: Befestigungswinkel Und Montageschienen Montieren
Montage mit Befestigungswinkel (Fortsetzung) Befestigungswinkel und Montageschienen montieren Abb. 20 Für die Montage der Befestigungswinkel sind bausei- tige Befestigungselemente erforderlich. Die Montage der Befestigungswinkel ist am Beispiel von Stehfalzprofilen dargestellt. Abb. 21 Schrauben bauseits. - Seite 19 Montage mit Befestigungswinkel (Fortsetzung) Montageschienen montieren Abb. 22 Abweichung der Maße x und y max. 10 mm...
-
Seite 20: Montage Mit Sparrenanker
Montage mit Sparrenanker Für Dachpfannen-Eindeckung Bauteile Abb. 23 Sparrenanker Klemmstein, innen Montageschiene Kunststoff-Ziegelersatz, falls die vorhandenen Abdichtung Dachpfannen nicht ausgeschnitten werden sollen. Montageblech Nur einsetzen bei Dächern mit min. 12° Dachnei- Klemmstein, außen gung. -
Seite 21: Sparrenhaken Montieren
Montage mit Sparrenanker (Fortsetzung) Sparrenhaken montieren Abhängig vom Dachsparrenabstand und zu erwarten- den Schneelasten wird eine bestimmte Anzahl der Dachsparren für die Montage genutzt. Sparrenabstand 600 mm 700 mm, 1000 mm ≤ ≥ ≤ Schneelasten bis 1,25 kN/m Schneelasten > 1,25 kN/m 2,55 kN/m ≤... - Seite 22 Montage mit Sparrenanker (Fortsetzung) Abb. 24 Dachsparren Dachlatte Montage mit Ziegelanpassung Abb. 25...
- Seite 23 Montage mit Sparrenanker (Fortsetzung) Abb. 27 Weiter mit Arbeitsschritt 9 auf Seite 25. Abb. 26 Montage mit Kunststoff-Ziegelersatz Abb. 28...
- Seite 24 Montage mit Sparrenanker (Fortsetzung) Abb. 29 Abb. 30...
-
Seite 25: Montageschienen Montieren
Montage mit Sparrenanker (Fortsetzung) Montageschienen montieren 90° Abb. 31 Abweichung der Maße x und y max. 10 mm Kollektoren montieren und anschließen Achtung Anschlussrohre dürfen keine Beschädigung auf- weisen. O-Ring-Dichtungen nur mit dem beiliegenden Spezial-Armaturenfett fetten. - Seite 26 Kollektoren montieren und anschließen (Fortsetzung) 90° 90° Abb. 32 Abb. 33 Anschluss Vorlauf mit Tauchhülse für Kollektortem- peratursensor Anschluss Rücklauf...
-
Seite 27: Kollektortemperatursensor Montieren
Kollektoren montieren und anschließen (Fortsetzung) 90° Abb. 34 Typenschild Kollektortemperatursensor montieren Der Kollektortemperatursensor ist im Lieferumfang Kollektor Anschluss-Set enthalten. Abb. 35... - Seite 28 Kollektortemperatursensor montieren (Fortsetzung) Abb. 36 Abb. 37 Abb. 38...
-
Seite 29: Kollektorfeld Abdecken
(Fortsetzung) Nach Montage der Kollektoren, Solaranlage schnellst möglich in Betrieb nehmen. Um Dampfschläge sicher zu vermeiden, müssen die Kollektoren bei der Befüllung kalt sein. Kollektorfelder abdecken. Bei Auslieferung sind die Kollektoren dazu mit einer Schutzfolie versehen. Diese Schutzfolie spätestens 4 Wochen nach Kollektormontage entfernen! Hinweis Falls die Inbetriebnahme zu einem späteren Zeitpunkt... -
Seite 30: Installation
Weichlötungen können, besonders in Kollektornähe, aufgrund der hohen Temperaturen geschwächt wer- den. Am besten geeignet sind metallisch dichtende Verbindungen, Klemmringverschraubungen oder Viessmann Steckverbindungen mit doppelten O-Rin- gen. Falls andere Dichtungen verwendet werden, z. B. Flachdichtungen, muss vom Hersteller eine ausrei- chende Glykol-, Druck- und Temperaturbeständigkeit... - Seite 31 Installation (Fortsetzung) Abb. 39 Solar-Divicon Befüllhahn Absperrventile Stagnationskühlkörper Rückschlagventile Ausdehnungsgefäß Solarkreispumpe Auffangbehälter Luftabscheider Kollektor Absperrhahn (Stellschraube oberhalb der Volu- Speicher-Wassererwärmer menstromanzeige Speichertemperatursensor Entleerungshahn Kollektortemperatursensor Volumenstromanzeige Solarregelung...
-
Seite 32: Inbetriebnahme
Inbetriebnahme Serviceanleitung „Vitosol-F/ -FM, Typ SVK, SVKA, SVKF und SVKG“ Viessmann Ges.m.b.H. Viessmann Werke GmbH & Co. KG A-4641 Steinhaus bei Wels D-35107 Allendorf Telefon: 07242 62381-110 Telefon: 0 64 52 70-0 Telefax: 07242 62381-440 Telefax: 0 64 52 70-27 80 www.viessmann.at...
