AM-42, AM-45 & AM-47 Digitalmultimeter
2) SICHERHEIT
WARNUNG definiert Bedingungen und Handlungen, die ernste Verletzung oder sogar Tod des Benutzers zur Folge haben
könnten.
VORSICHT definiert Bedingungen und Handlungen, die Beschädigung oder Funktionsstörung im Instrument verursachen
könnten.
Dieses Handbuch enthält Informationen und Hinweise, die zum sicheren Umgang mit dem Meßgerät und zur Beibehaltung
eines sicheren Betriebszustandes des Meßgerätes befolgt werden müssen. Wenn das Meßgerät in einer Weise benutzt
wird, die nicht vom Hersteller vorgeschrieben ist, kann der vom Meßgerät bereitgestellte Schutz beeinträchtigt werden.
Diese Multimeter entsprechen den Anforderungen für doppelte Isolation gemäß EN61010-1, IEC61010-1, CSA C22.2 No.
1010-1-92 und UL61010B-1 bis CAT III 300V & CAT II 600V (CAT II 450V für AM-45).
CAT III
Messungen in der Gebäudeinstallation; Stationäre Verbraucher, Verteileranschluss, Geräte fest am Verteiler
angeschlossen
CAT II
Messungen an Stromkreisen, die elektrisch direkt mit dem Niederspannungsnetz verbunden sind. ( Über Stecker, z.B. in
Haushalt, Büro, Labor usw.)
WARNUNG
Um das Risiko von Feuer oder elektrischem Schlag zu reduzieren, setzen Sie dieses Produkt nicht Regen oder Feuchtigkeit
aus. Um elektrische Schock-Gefahr zu vermeiden, beachten Sie die richtigen Sicherheitsvorkehrungen, beim Arbeiten mit
Spannungen über 60 VDC oder 30 VAC eff.
Berühren Sie nicht die Prüf-Spitzen oder die Schaltung bzw. elektrische Anlage, die geprüft wird, wenn diese an Spannung
Bedienungsanleitung
PRODUKTBESCHREIBUNG
Anmerkung:

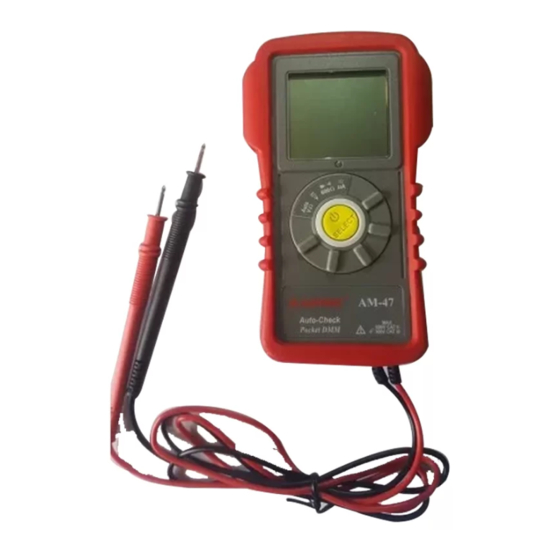

Diese Bedienungsanleitung zeigt nur die Abbildung des Modells AM-
47. Eine detaillierte Funktionsübersicht entnehmen Sie bitte den
Modell-Spezifikationen auch auf den folgenden Seiten
1) LCD Display
2) Dreh-Wahlschalter zur Funktionswahl (nur AM-47 & AM-42), und
zum EIN- und AUS-schalten (nur AM-42). Das AM-45 verfügt nicht
über einen Dreh-Wahlschalter.
3) Druck-Taste zur Funktionswahl (alle Modelle), und zum EIN-und
AUS-Schalten (nur AM-47 & AM-45)
4) Fester Anschluss der Messleitungen. Rote Meßleitung (+) für
positive Polarität und und schwarze Meßleitung (-) für Masse-Bezug
- 1 -
