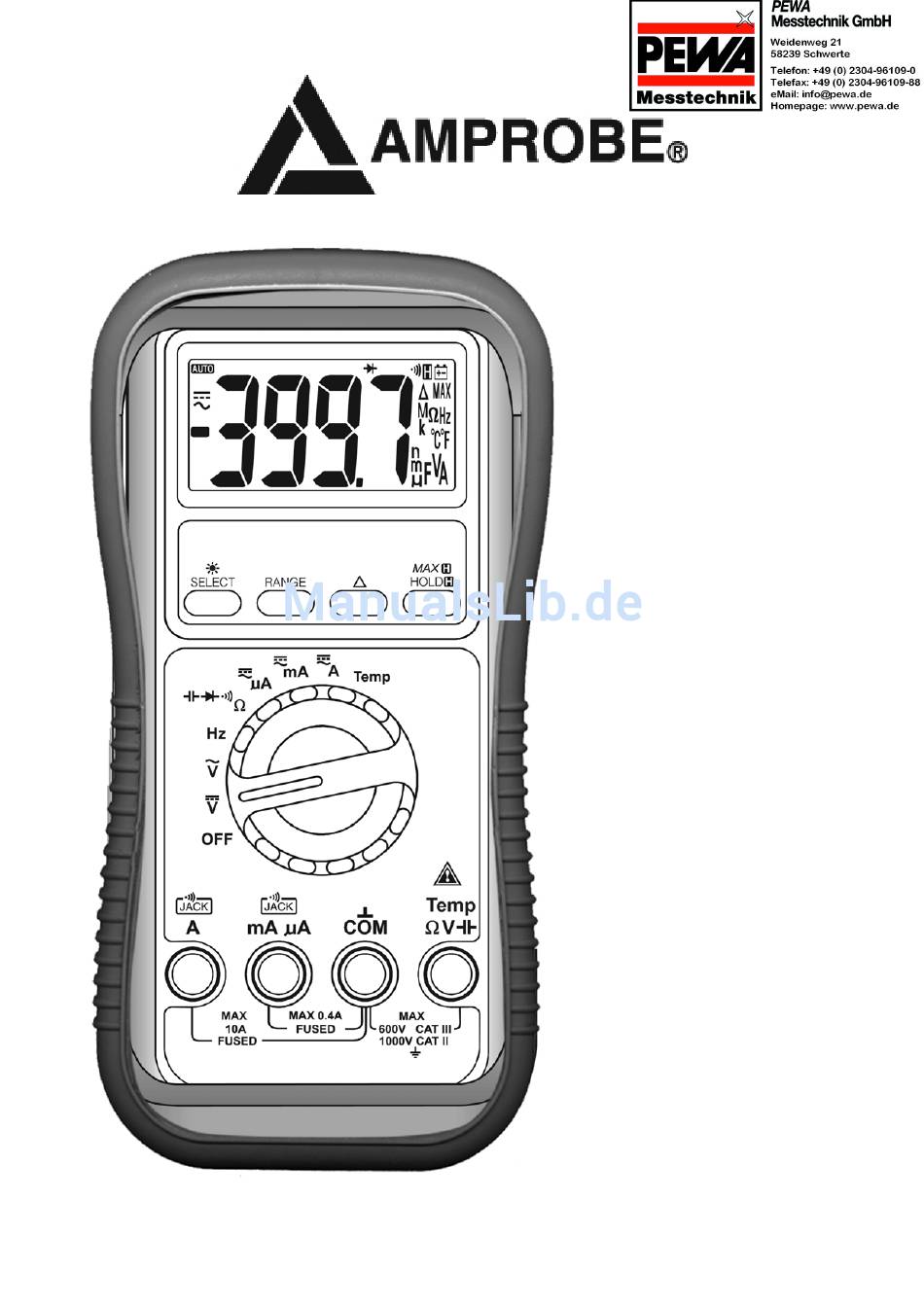

- Seite 1 Bedienungs- anleitung AM-100 AM-105 TRMS AM-110 TRMS Digital- Multimeter...
-
Seite 2: Inhaltsverzeichnis
Amprobe Europe AM-100, AM-105TRMS, AM-110TRMS Inhaltsverzeichnis Inhaltsverzeichnis............................2 1) Sicherheit ...............................3 2) CENELEC RICHTLINIEN ........................4 3) PRODUKTBESCHREIBUNG.........................5 4) BEDIENUNG............................6 4.1) Ω Widerstand und Durchgangstest Funktionen..............7 4.2) Diodentest, Kapazität ....................8 µA, mA, und A Strom Funktionen ....................9 4.3) 4.4) Beep-Jack™ Eingangswarnung.....................9 4.5) Temperatur Funktion (nur AM-110)....................9... -
Seite 3: Sicherheit
Amprobe Europe AM-100, AM-105TRMS, AM-110TRMS 1) SICHERHEIT Dieses Handbuch enthält Informationen und Hinweise, die zum sicheren Umgang mit dem Meßgerät und zur Beibehaltung eines sicheren Betriebszustandes des Meßgerätes befolgt werden müssen. Wenn das Meßgerät in einer Weise benutzt wird, die nicht vom Hersteller vorgeschrieben ist, kann der vom Meßgerät bereitgestellte Schutz beeinträchtigt werden. -
Seite 4: Internationale Elektrische Symbole
Amprobe Europe AM-100, AM-105TRMS, AM-110TRMS WARNUNG Um das Risiko von Feuer oder elektrischem Schlag zu reduzieren, setzen Sie dieses Produkt nicht Regen oder Feuchtigkeit aus. Um elektrische Schock-Gefahr zu vermeiden, beachten Sie die richtigen Sicherheitsvorkehrungen, beim Arbeiten mit Spannungen über 60 VDC oder 30 VAC eff. -
Seite 5: Produktbeschreibung

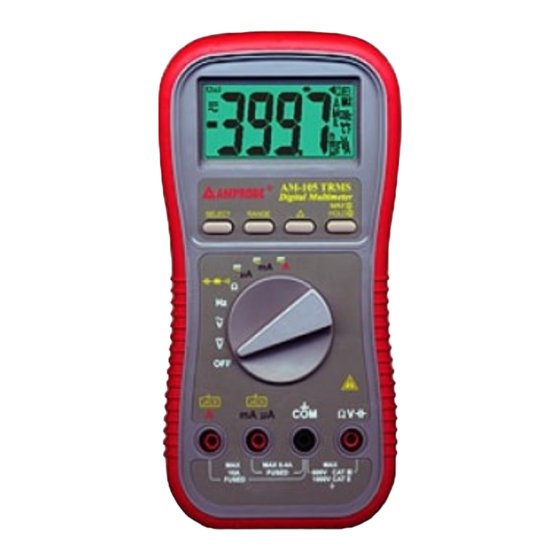

Amprobe Europe AM-100, AM-105TRMS, AM-110TRMS 3) PRODUKTBESCHREIBUNG Diese Bedienungsanleitung enthält Abbildungen eines allgemeinen Modells. Eine detaillierte Funktionsübersicht entnehmen Sie bitte den Modell-Spezifikationen. 1) 3-3/4 Digits 40000 Zähler LCD Display 2) Drückknopfe für besondere Funktionen & Merkmale 3) Dreh-Wahlschalter zum EIN- und AUS-Schalten... -
Seite 6: Bedienung
Amprobe Europe AM-100, AM-105TRMS, AM-110TRMS 4) BEDIENUNG DC Spannung, AC Spannung, & Hz Frequenz Funktionen Anmerkung: 1) Die AC 400.0mV Bereichswahl geschieht manuell durch Drücken der RANGE Taste und beginnt bei AC 10mV (AC 40mV für True RMS Modelle AM-105 & AM-110). -
Seite 7: Ω Widerstand Und Durchgangstest Funktionen
Amprobe Europe AM-100, AM-105TRMS, AM-110TRMS 4.1) Widerstand und Durchgangstest Funktionen Standardfunktion: Ω. Drücken Sie kurz die SELECT Taste, um die Durchgangstest Funkion auszuwählen, die ein bequemes Überprüfen von Verdrahtungen und Schalteroperationen ermöglicht.. Ein anhaltender Biep-Ton zeigt Durchgang an. VORSICHT Das Nutzen der Widerstands- und Durchgangstest-Funktion in einem unter Spannung stehenden Schaltkreis wird falsche Ergebnisse hervorrufen und kann möglicherweise... -
Seite 8: Diodentest, Kapazität
Amprobe Europe AM-100, AM-105TRMS, AM-110TRMS 4.2) Diodentest, Kapazität Standardfunktion: Ω. Drücken Sie die SELECT Taste 2 mal kurz, um die Diodentest Funktion auszuwählen. Eine normaler Durchgangs- Spannungsabfall (auf Durchgang gepolt) für eine gute Silizium-Diode liegt zwischen 0.400V und 0.900V. Eine Anzeige, höher als dieser Wert, zeigt eine (fehlerhafte) Diode an. -
Seite 9: Μa, Ma, Und A Strom Funktionen
Amprobe Europe AM-100, AM-105TRMS, AM-110TRMS 4.3) µA, mA, und A Strom Funktionen Standardfunktion: DC. Drücken Sie kurz die SELECT Taste, um AC auszuwählen. Anmerkung: Wenn sie an einem 3-Phasen-System messen, sollte der Phase gegen Phase-Spannung besondere Aufmerksamkeit gelten, die bedeutend höher als die Phase gegen Erde-Spannung ist. -
Seite 10: Relativer Modus
Amprobe Europe AM-100, AM-105TRMS, AM-110TRMS 4.6) Relativer Modus Drücken Sie die Taste kurzzeitig, um in den Relativ Modus zu kommen. Dies erlaubt dem Meßgerät, den Anzeigewert als Referenzwert zu setzen und die Anzeige mit einem Offset zu versehen (zu Nullen). Die folgenden Messungen werden dann als Relativablesung zum Referenzwert angezeigt. -
Seite 11: Hold
Amprobe Europe AM-100, AM-105TRMS, AM-110TRMS 4.9) HOLD Die Hold-Funktion friert die Anzeige für seine spätere Ablesung ein. Drücken Sie die HOLD Taste zur Aktivierung und Abwahl der Hold-Funktion 4.10) MAX Die max Funktion ermöglich die Erfassung von Spitzenwerten ab 25ms Dauer. -
Seite 12: Wartung
Amprobe Europe AM-100, AM-105TRMS, AM-110TRMS 5) WARTUNG 5.1) WARNUNG Um einen elektrischen Schock zu vermeiden, trennen Sie das Meßgerät von jeder Schaltung, entfernen Sie die Prüfschnüre von den Eingabebuchsen und schalten Sie das Meßgerät vor dem Öffnen des Gehäuses aus. Führen Sie keine Messungen bei offenem Gehäuse durch. -
Seite 13: Batterie Und Sicherungs-Ersatz
Amprobe Europe AM-100, AM-105TRMS, AM-110TRMS 5.4) Batterie und Sicherungs-Ersatz Das Meßgerät benutzt zwei Standard 1.5V AAA Batterien (NEDA 24A oder IEC LR03), eine 500V/0.63A IR 200kA flinke F-Sicherung (FS 1) für den (µA /mA Strom Eingang, und eine 500V/12,5A IR 20kA flinke F-Sicherung (FS 2) für den A Strom Eingang. -
Seite 14: Spezifikationen
C -18 oder 28 C -40 Meßsystem: Durchschnittliche Empfindlichkeit bei AM-100. True RMS bei AM-105 TRMS & AM-110 TRMS Sicherheit: Die Meßgeräte erfüllen die Anforderung für doppelte Isolation nach CSA C22.2 No. 1010-1-92, EN61010-1(1995) and IEC61010-1(1995) to CAT II 1000V &... -
Seite 15: Dc Spannung
AM-100, AM-105TRMS, AM-110TRMS digits Leistung über 3V/m ist nicht spezifiziert. APO Zeitverhalten (Automatische Abschaltung): nach 4,5 Minuten APO Verbrauch: 300µA typisch bei AM-100; 360µA typisch bei AM-105 TRMS & AM-110 TRMS Abmessung: L193mm X B97mm X H46mm Gewicht: 370 g Spezielle Funktionen: 25ms Max Hold;... -
Seite 16: Dc Strom
Amprobe Europe AM-100, AM-105TRMS, AM-110TRMS 6.5) DC Strom 6.8) Akustischer Durchgangstester Bereich Genauigkeit Bürden Spannung Akustisches Signal: von 10Ω bis 120Ω 2.0% + 5d 400.0µA 0.15mV/µA 1.2% + 3d 4000µA 0.15mV/µA 6.9) Kapazität 40.00mA 2.0% + 5d 3.3mV/mA Bereich* Genauigkeit** 400.0mA... -
Seite 17: Hz Frequenz
Amprobe Europe AM-100, AM-105TRMS, AM-110TRMS 6.10) Hz Frequenz Bereich* Genauigkeit** 50.00Hz, 500.0Hz, 5.000kHz, 50.00kHz, 0.5%+4d 500.0kHz, 1.000MHz *Zusätzliche 5.000Hz Bereichsgenauigkeit & Empfindlichkeit sind nicht spezifiziert **Genauigkeit ist spezifiziert bei < 20VAC Eingangssignal: Rechteckwelle mit Tastverhältnis > 40% & < 70%; oder... -
Seite 18: Garantiebestimmungen
Die Betriebsbereitschaft seiner Funktionen wurde gemäß des hohen Prüfstandards von AMPROBE getestet. AMPROBE Europe gewährt auf Material wie Verarbeitung eine Garantie von 2 Jahren ab Kaufdatum, vorausgesetzt, das Gerät wurde ordnungsgemäß verwendet und behandelt sowie in seiner Bauweise nicht verändert.
