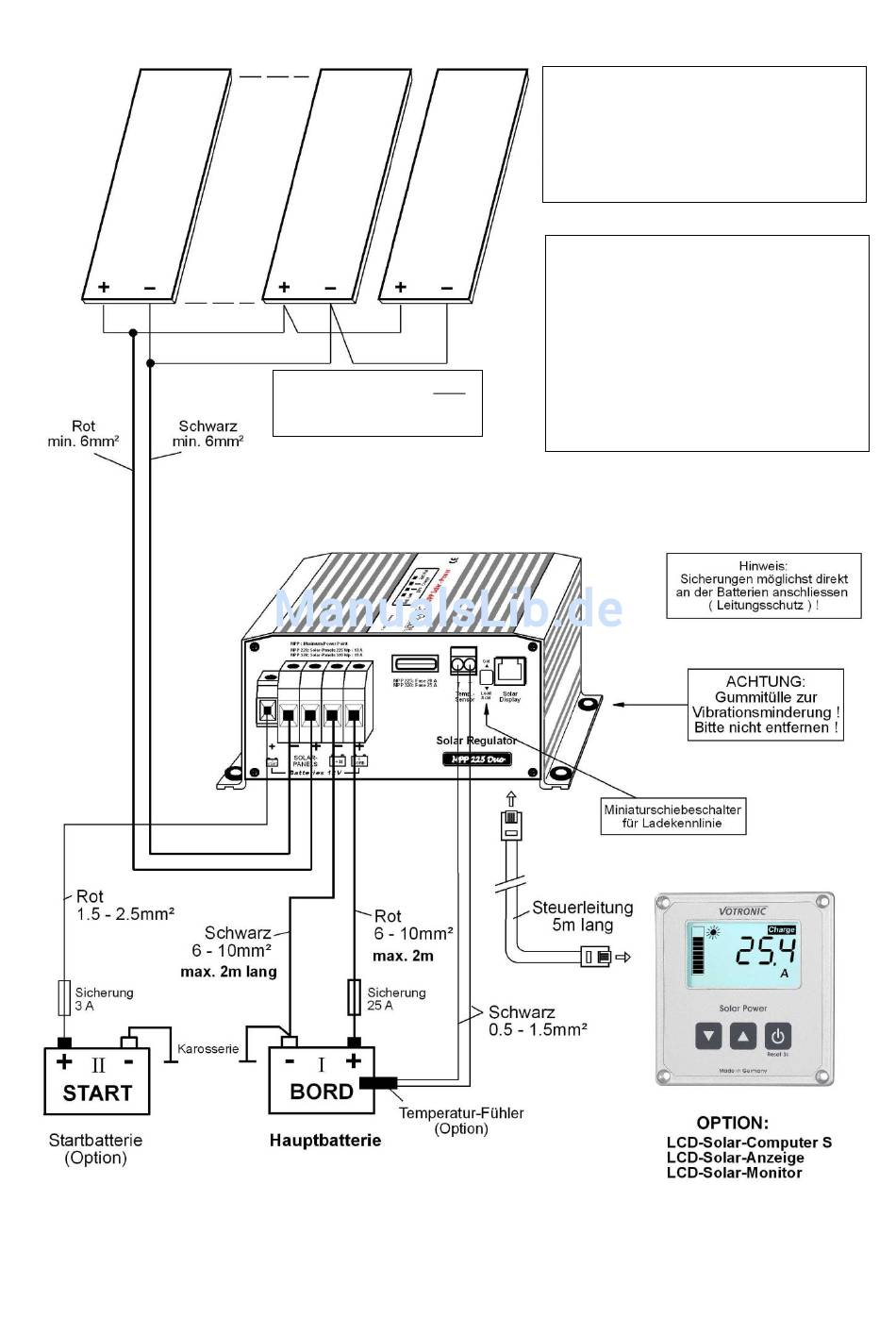

Anschluss-Schema:
Hinweis MPP 420 Duo Digital: Im Interesse geringer Verluste kann die Verkabelung gerade bei langen Leitungen mit
Trennrelais:
Das in den meisten Fahrzeugen vorhandene Trennrelais (es verbindet zur Ladung die Bordbatterie bei laufendem
Fahrzeugmotor mit der Start-Batterie, hier nicht mit eingezeichnet) kann selbstverständlich weiter verwendet werden.
Panel „-" Anschlüsse nicht
mit Masse/ Karosserie/
Batterie „-" verbinden!
Querschnitten bis zu 16 mm
--2--
12V:
Solar-Module mit 36 bis 40 Zellen
(Leerlaufspannung Voc: 20V-23V),
Gesamt-Modulleistung:
MPP 320 Duo Digital max. 320 Wp
MPP 420 Duo Digital max. 420 Wp
24V:
Solar-Module mit 72 bis 80 Zellen
(Leerlaufspannung Voc: 40V-46V)
oder:
Solar-Module mit 36 bis 40 Zellen
(Leerlaufspannung Voc: 20V-23V)
jeweils 2 Stück in Reihe geschaltet.
Gesamt-Modulleistung:
MPP 320/24 Duo Digital max. 320 Wp
MPP 480/24 Duo Digital max. 480 Wp
2
sinnvoll werden.
