Montage- und Bedienungsanleitung

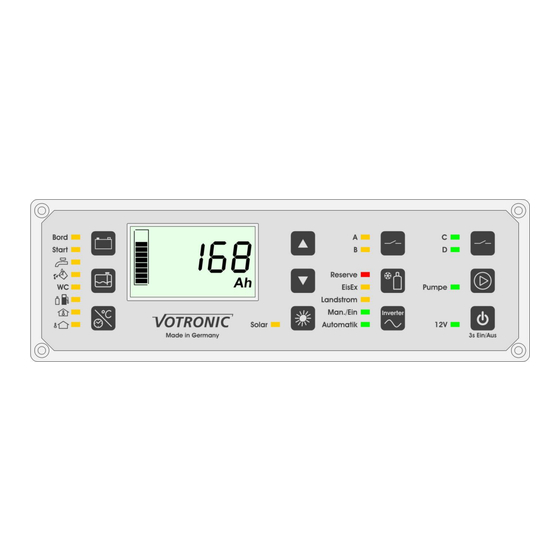

Master-Panel VBS 2
VOTRONIC VBS 2
Innovatives BUS-Bordmanagement für Reisemobile
Das VOTRONIC BUS-Bordmanagement VBS 2 steuert alle Geräte und Funktionen im Bordbereich eines Reisemobils und ist
auf eine drahtlose Bedienung über ein mobiles Endgerät ausgelegt. Darüber hinaus lassen Sie alle zentralen Funktionen
und Anzeigen unabhängig vom mobilen Endgerät durch das Master-Panel bedienen, das Bestandteil des VBS 2 gehört.
Batterie-Computer
Spannung Bord- und Starterbatterie in V
Batteriestrom in A
Batteriekapazität in % und Ah
Unterspannungsschutz
Füllstand-Anzeige
Füllstand Frisch-, Abwasser, Fäkal, Diesel
oder Gastank in %
Thermometer/Uhr
Innen-/Außentemperatur in °C inklusive
2 Temperatur-Sensoren
Uhrzeit in 24-Stunden-Ansicht
OPTION: Funkuhr-Betrieb über separates
DCF-Modul (Artikel-Nr. 2062)
Solar-Computer
Aktuelle Solarleistung in W
Aktueller Solarstrom in A
Eingeladene Solarkapazität in Ah
Eingeladene Solarenergie in kWh
Bitte lesen Sie erst diese Montage- und Bedienungsanleitung und die Sicherheitshinweise vollständig durch,
bevor Sie mit dem Anschluss und der Inbetriebnahme beginnen.
Hauptschalter-Funktion
Hauptschalter für die Bordversorgung über
Schaltausgang 1 A
Pumpen-Hauptschalter
Hauptschalter für Frischwasserpumpe
max. 16 A (potentialfreier Ausgang)
Für alle VOTRONIC Wechselrichter geeignet
Anzeige 230V-Wechselrichter-Betrieb
Betriebsart-Modus Manuell/Automatik
Alternativ: Fernbedienung Victron MultiPlus
Anzeige der Umschaltung Gas-Reserve-
Flasche eines DouComfort Reglers
Fernbedienung Eis-Ex
Das VBS 2 System verfügt je nach
Ausstattung über bis zu vier per Master-
PanelMaster-PanelMaster-Panel
fernbedienbare Schaltkreise.
Nr. 0035
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Votronic VBS 2
Inhaltszusammenfassung für Votronic VBS 2
- Seite 1 VOTRONIC VBS 2 Innovatives BUS-Bordmanagement für Reisemobile Das VOTRONIC BUS-Bordmanagement VBS 2 steuert alle Geräte und Funktionen im Bordbereich eines Reisemobils und ist auf eine drahtlose Bedienung über ein mobiles Endgerät ausgelegt. Darüber hinaus lassen Sie alle zentralen Funktionen und Anzeigen unabhängig vom mobilen Endgerät durch das Master-Panel bedienen, das Bestandteil des VBS 2 gehört.
-
Seite 2: Montage Und Anschluss
Elektronik wirksam zu schützen und den eventuell dahinter befindlichen Stauraum weiterhin voll nutzbar zu erhalten. Das Anzeigepanel wird über das 8-polige Datenkabel mit dem Votronic Bus System (VBS) verbunden. Der Anschluss ist steckfertig ausgeführt und die Leitung sollte entsprechend der Sicherheitshinweise verlegt werden. -
Seite 3: Bedienung
Bedienung Stromversorgung VBS 2 (System EIN/AUS): Das komplette VBS 2-System wird von der Master-Box aus mit Strom versorgt. Sollte das Fahrzeug längere Zeit nicht genutzt werden, kann die Stromversorgung des VBS 2 am Schalter „System EIN/AUS“ an der Master-Box angeschaltet werden. - Seite 4 - 4 - Hauptschalter: Ein langer Druck (>3s) auf die Ein/Aus-Taste schaltet den Hauptschalter ein oder aus. Den Status des Hauptschalters zeigt die nebenstehende LED „12V“. Bitte beachten Sie, dass der Hauptschalter bei manchen Batteriezuständen automatisch abschalten kann (siehe Batterie-Management). Bei ausgeschaltetem Hauptschalter geht die Beleuchtung schon nach 30 Sekunden aus.
- Seite 5 Unterstützt werden Votronic Wechselrichter und Victron MultiPlus Geräte. Die Bedienung der zwei Varianten ist unterschiedlich. Daher muss bei erster Inbetriebnahme des Master-PanelMaster- Panel VBS 2 Systems der verwendete Wechselrichter Typ eingestellt werden. Votronic Wechselrichter: Ein kurzer Tastendruck auf „Inverter“ schaltet den Wechselrichter entweder in den Automatik-Modus oder aus. Für den Wechsel in den Manuell-Modus muss die Taste „Inverter“...
-
Seite 6: Batteriemanagement
Assist“ durch zuschalten des integrierten Wechselrichter begrenzen bzw. ausgleichen. Optionale Schalter: Das VBS 2 System verfügt je nach Ausstattung über bis zu vier, per Master-Master-Panel fernbedienbare Schaltkreise. Die Schaltzustände werden mit den LEDs A, B, C und D angezeigt und mit dem dazugehörigen Taster umgeschaltet. -
Seite 7: Einstellungen
- 7 - Einstellungen Inbetriebnahme Bei Inbetriebnahme müssen folgende Einstellungen vorgenommen werden: Service-Menü: Wechselrichter Typ Bord-Batterie Nennkapazität Bord-Batterie Typ Bord-Batterie Abschaltschwellen Bord-Batterie Einschaltschwelle Aktivieren / Deaktivieren akustischer Alarm-Geber (Summer) Sonstiges: Uhrzeit (siehe Bedienung Thermometer / Uhr) Auslesen der gespeicherten Batterie-Zustände Es wird jede Abschaltung wegen leerer Bord-Batterie (Batterie-Management zweite Abschaltschwelle) fortlaufend gezählt. - Seite 8 - 8 - Menüpunkte Wechselrichter Typ: Votronic (UOtr) Victron MultiPlus (UICt) weder noch (- - - -) Bord-Batterie Nennkapazität (C20) Bord-Batterie Typ Die Anzeige zeigt wechselseitig „bAt“ und „tYP“. Die Zahlen 1 bis 4 zeigen links unten den Bord-Batterie Typ.
-
Seite 9: Allgemeine Hinweise
Kapazität wird geringer. Das VBS 2 System kann diesen Kapazitätsverlust in gewissen Grenzen in seine Berechnungen mit einbeziehen. Wir empfehlen jedoch, einmal jährlich die eingegebene Nenn-Kapazität um z. B. 5 % (je nach Batterietyp und Einsatz- bedingungen 2-10 %) nach unten zu korrigieren. -
Seite 10: Technische Daten
Normen oder normativen Dokumenten überein: EN55014; EN55022 B; DIN14685; DIN40839-1; EN61000-4-2; EN61000-4-3; EN 61000-4-4 Druckfehler, Irrtum und technische Änderungen vorbehalten. Alle Rechte, insbesondere der Vervielfältigung sind vorbehalten. Copyright VOTRONIC 04/13. Made in Germany by VOTRONIC Electronic-Systeme GmbH & Co. KG, Johann-Friedrich-Diehm-Str. 10, D-36341 Lauterbach Tel.: +49 (0)6641/91173-0 Fax: +49 (0)6641/91173-20 E-Mail:...
