Votronic MPP 320 Duo Digital Bedienungsanleitung

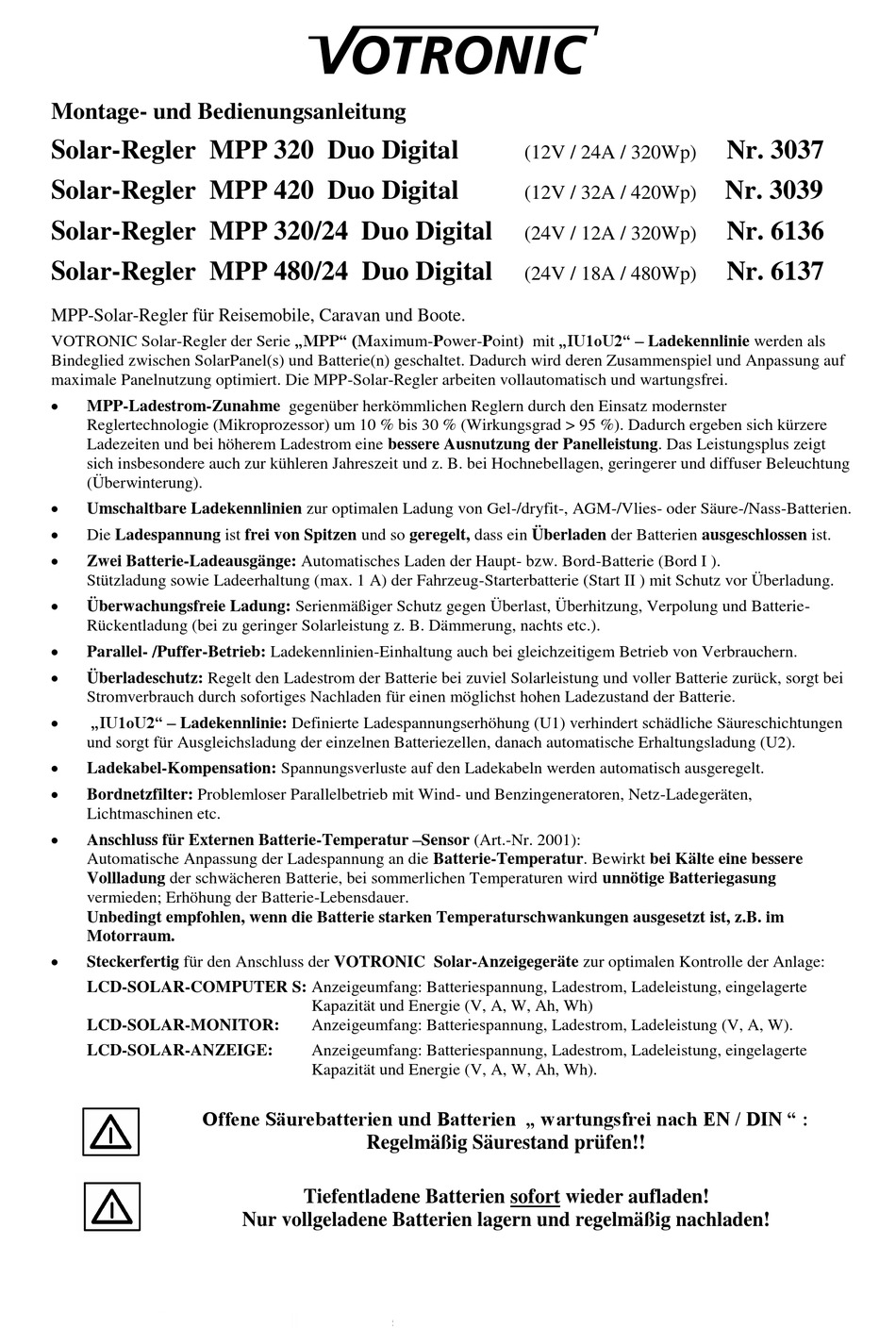

Montage- und Bedienungsanleitung
Solar-Regler MPP 320 Duo Digital
Solar-Regler MPP 420 Duo Digital
Solar-Regler MPP 320/24 Duo Digital
Solar-Regler MPP 480/24 Duo Digital
MPP-Solar-Regler für Reisemobile, Caravan und Boote.
VOTRONIC Solar-Regler der Serie „MPP" (Maximum-Power-Point) mit „IU1oU2" – Ladekennlinie werden als
Bindeglied zwischen SolarPanel(s) und Batterie(n) geschaltet. Dadurch wird deren Zusammenspiel und Anpassung auf
maximale Panelnutzung optimiert. Die MPP-Solar-Regler arbeiten vollautomatisch und wartungsfrei.

MPP-Ladestrom-Zunahme gegenüber herkömmlichen Reglern durch den Einsatz modernster
Reglertechnologie (Mikroprozessor) um 10 % bis 30 % (Wirkungsgrad > 95 %). Dadurch ergeben sich kürzere
Ladezeiten und bei höherem Ladestrom eine bessere Ausnutzung der Panelleistung. Das Leistungsplus zeigt
sich insbesondere auch zur kühleren Jahreszeit und z. B. bei Hochnebellagen, geringerer und diffuser Beleuchtung
(Überwinterung).

Umschaltbare Ladekennlinien zur optimalen Ladung von Gel-/dryfit-, AGM-/Vlies- oder Säure-/Nass-Batterien.

Die Ladespannung ist frei von Spitzen und so geregelt, dass ein Überladen der Batterien ausgeschlossen ist.

Zwei Batterie-Ladeausgänge: Automatisches Laden der Haupt- bzw. Bord-Batterie (Bord I ).
Stützladung sowie Ladeerhaltung (max. 1 A) der Fahrzeug-Starterbatterie (Start II ) mit Schutz vor Überladung.

Überwachungsfreie Ladung: Serienmäßiger Schutz gegen Überlast, Überhitzung, Verpolung und Batterie-
Rückentladung (bei zu geringer Solarleistung z. B. Dämmerung, nachts etc.).

Parallel- /Puffer-Betrieb: Ladekennlinien-Einhaltung auch bei gleichzeitigem Betrieb von Verbrauchern.

Überladeschutz: Regelt den Ladestrom der Batterie bei zuviel Solarleistung und voller Batterie zurück, sorgt bei
Stromverbrauch durch sofortiges Nachladen für einen möglichst hohen Ladezustand der Batterie.

„IU1oU2" – Ladekennlinie: Definierte Ladespannungserhöhung (U1) verhindert schädliche Säureschichtungen
und sorgt für Ausgleichsladung der einzelnen Batteriezellen, danach automatische Erhaltungsladung (U2).

Ladekabel-Kompensation: Spannungsverluste auf den Ladekabeln werden automatisch ausgeregelt.

Bordnetzfilter: Problemloser Parallelbetrieb mit Wind- und Benzingeneratoren, Netz-Ladegeräten,
Lichtmaschinen etc.

Anschluss für Externen Batterie-Temperatur –Sensor (Art.-Nr. 2001):
Automatische Anpassung der Ladespannung an die Batterie-Temperatur. Bewirkt bei Kälte eine bessere
Vollladung der schwächeren Batterie, bei sommerlichen Temperaturen wird unnötige Batteriegasung
vermieden; Erhöhung der Batterie-Lebensdauer.
Unbedingt empfohlen, wenn die Batterie starken Temperaturschwankungen ausgesetzt ist, z.B. im
Motorraum.

Steckerfertig für den Anschluss der VOTRONIC Solar-Anzeigegeräte zur optimalen Kontrolle der Anlage:
LCD-SOLAR-COMPUTER S: Anzeigeumfang: Batteriespannung, Ladestrom, Ladeleistung, eingelagerte
LCD-SOLAR-MONITOR:
LCD-SOLAR-ANZEIGE:
Offene Säurebatterien und Batterien „ wartungsfrei nach EN / DIN " :
Kapazität und Energie (V, A, W, Ah, Wh)
Anzeigeumfang: Batteriespannung, Ladestrom, Ladeleistung (V, A, W).
Anzeigeumfang: Batteriespannung, Ladestrom, Ladeleistung, eingelagerte
Kapazität und Energie (V, A, W, Ah, Wh).
Regelmäßig Säurestand prüfen!!
Tiefentladene Batterien sofort wieder aufladen!
Nur vollgeladene Batterien lagern und regelmäßig nachladen!
(12V / 24A / 320Wp)
(12V / 32A / 420Wp)
(24V / 12A / 320Wp)
(24V / 18A / 480Wp)
Nr. 3037
Nr. 3039
Nr. 6136
Nr. 6137
