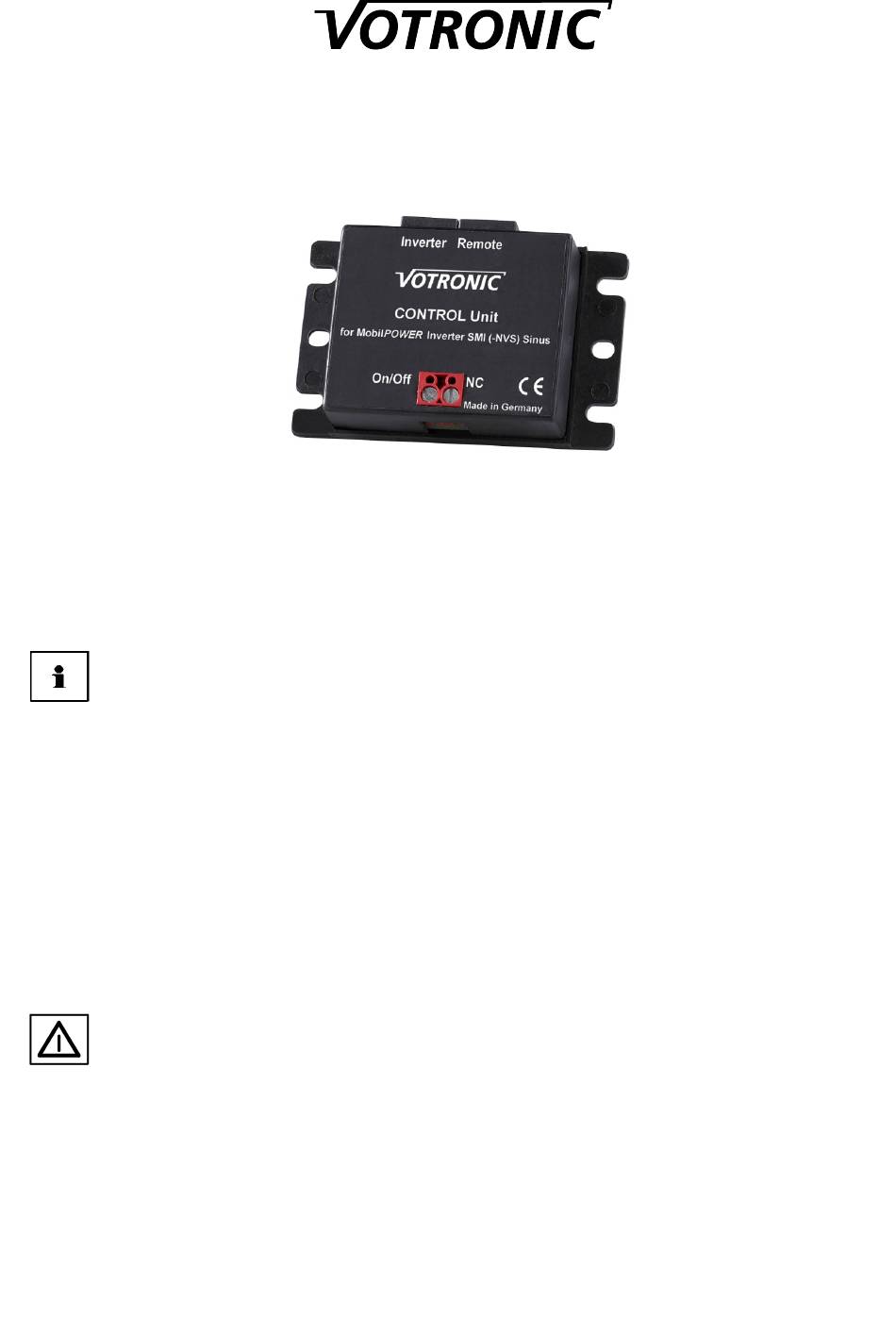

Montage- und Bedienungsanleitung

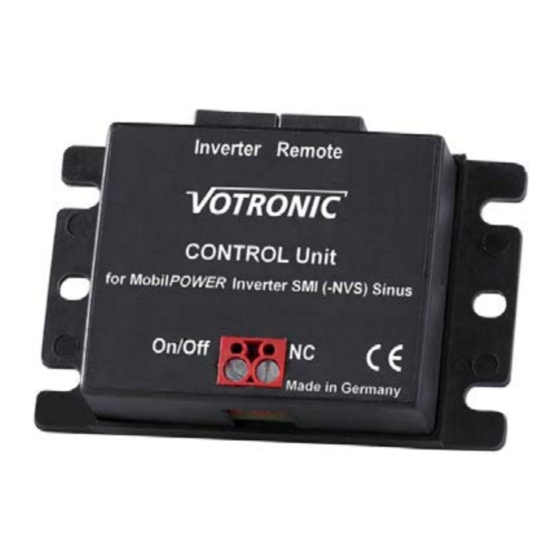

CONTROL Unit
Ein/Aus-Steuergerät, 12 V und 24 V
Mit dem EIN/AUS-Steuergerät können die MobilPOWER Inverter der Baureihe SMI Sinus über den Anschluss D+ der
Lichtmaschine automatisch ein- und ausgeschaltet werden.
Durch Anlegen von 12 V- bzw. 24 V-Batteriespannung über Hauptschalter, Zeitschaltuhr, einfachen Ein/Aus-Schalter usw.
an die Anschlussklemme On/Off, kann der Wechselrichter ebenso ein- und ausgeschaltet werden.
Das am Wechselrichter vorhandene Bedienteil kann entfallen, da das Gerät nun über das EIN/AUS-Steuergerät ein- und
ausgeschaltet wird. Soll das Bedienteil weiterhin als Anzeigepanel verwendet werden, kann es als Fernbedienung
abgesetzt vom Gerät platziert werden. Dazu steht die im Lieferumfang des Inverters befindliche, 5 m lange Steuerleitung
zur Verfügung.
Bitte lesen Sie zuerst diese Montageanleitung, bevor Sie mit dem Anschluss und der Inbetriebnahme
beginnen.
Montage:
•
Stromversorgung trennen: Anschlusskabel des Wechselrichters am Batterie-Pluspol abschrauben.
•
Bedienteil am Wechselrichter abnehmen und die Steuerleitung vom Wechselrichter trennen.
•
Die mitgelieferte, 30cm lange Steuerleitung einstecken und mit der Buchse Inverter am EIN/AUS-Steuergerät
verbinden.
•
EIN/AUS-Steuergerät neben dem Wechselrichter montieren.
•
Anschlussklemme On/Off an dem EIN/AUS-Steuergerät mit dem gewünschten Schalt- bzw. Steuersignal verdrahten.
•
Über Miniaturschalter am Wechselrichter gewünschte Einstellungen vornehmen (siehe Seite2).
•
Stromversorgung wieder herstellen: Anschlusskabel des Wechselrichters am Batterie-Pluspol solide verschrauben.
OPTION: Fernbedienung
Bedienteil über eine 5m lange Steuerleitung mit der Buchse Remote an dem EIN/AUS-Steuergerät verbinden.
Die Funktion des EIN/AUS-Steuergerätes wird nur dann aktiviert und freigegeben, wenn der Wechselrichter
spannungsfrei geschaltet wird d.h., das Gerät von der Batterie getrennt worden ist.
Funktion:
Wird der Steuereingang an dem EIN/AUS-Steuergerät mit Spannung versorgt, startet der Wechselrichter nach einer
Wartezeit von 3 Sekunden seinen Betrieb. Identisch zum Einschaltvorgang wird auch mit einer Zeitverzögerung von ca. 3
Sekunden das Gerät ausgeschaltet.
In Verbindung mit dem EIN/AUS-Steuergerät startet der Wechselrichter immer im Dauerbetrieb. Die Schalterfunktion am
Bedienteil ist eingeschränkt d. h., das Aus- und Einschalten des Wechselrichters von Hand ist nicht mehr möglich. Jedoch
kann im Fehlerfall über diesen Schalter das Gerät wieder zurückgesetzt und der Wechselrichter über das EIN/AUS-
Steuergerät wieder in Betrieb genommen werden.
Wird die Steuerspannung am Steuereingang D+ des EIN/AUS-Steuergerätes entfernt, schaltet sich der Wechselrichter in
jedem Fall aus.
für MobilPOWER Inverter SMI (-NVS) Sinus
Nr. 2065
