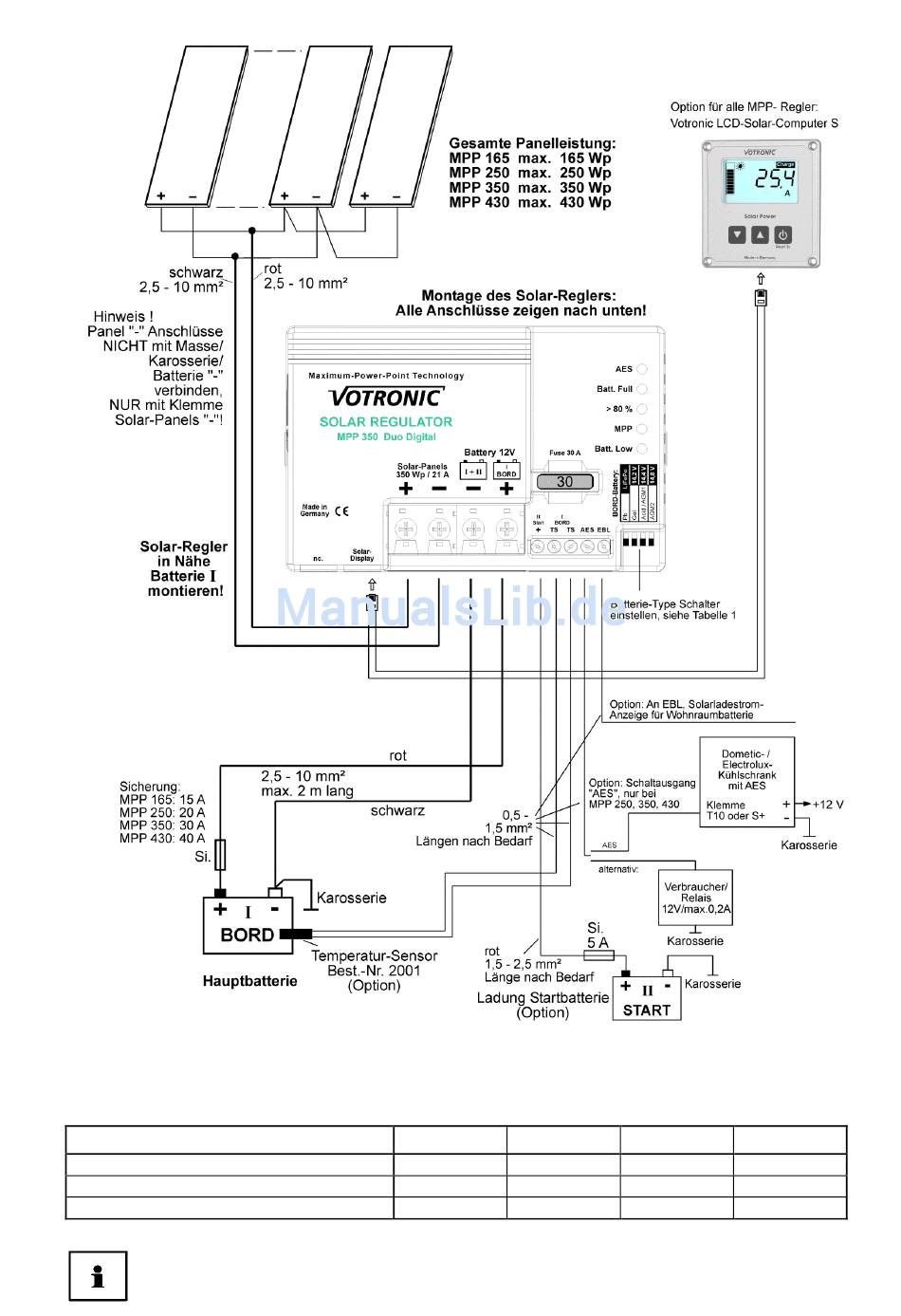

Anschluss-
Schema:
Hinweis:
Anschlussschema zeigt die maximale Anschlussbelegung zum Betrieb aller vorhandenen Funktionen des Solar-
Reglers. Die minimale Anschlussbelegung besteht aus den Solarpaneleingängen („+" und „-") und den Anschlüssen zur
Hauptbatterie.
Sicherungen möglichst direkt nahe an den Batterien anschließen (Kabelschutz!).
Erforderliche Kabelquerschnitte, Hinweise
+/- Panel-Leitungen, Länge nach Bedarf:
+/- Batterie I-Leitungen, max. 2m lang:
Sicherung nahe Batterie I (Kabelschutz):
Trennrelais:
Das in den meisten Fahrzeugen vorhandene Trennrelais (es verbindet zur Ladung durch die Lichtmaschine
die Bordbatterie bei laufendem Fahrzeugmotor mit der Start-Batterie; im Anschlussplan nicht
eingezeichnet) kann selbstverständlich weiter verwendet werden.
- 3 -
MPP 165 MPP 250
2
2,5-4 mm 4-6 mm
2
2,5-4 mm 4-6 mm
15 A 20 A
MPP 350
2 2
6-10 mm 6-10 mm
2 2
6-10 mm 6-10 mm
30 A
MPP 430
2
2
40 A
