Anschluss-Nr.
1–18

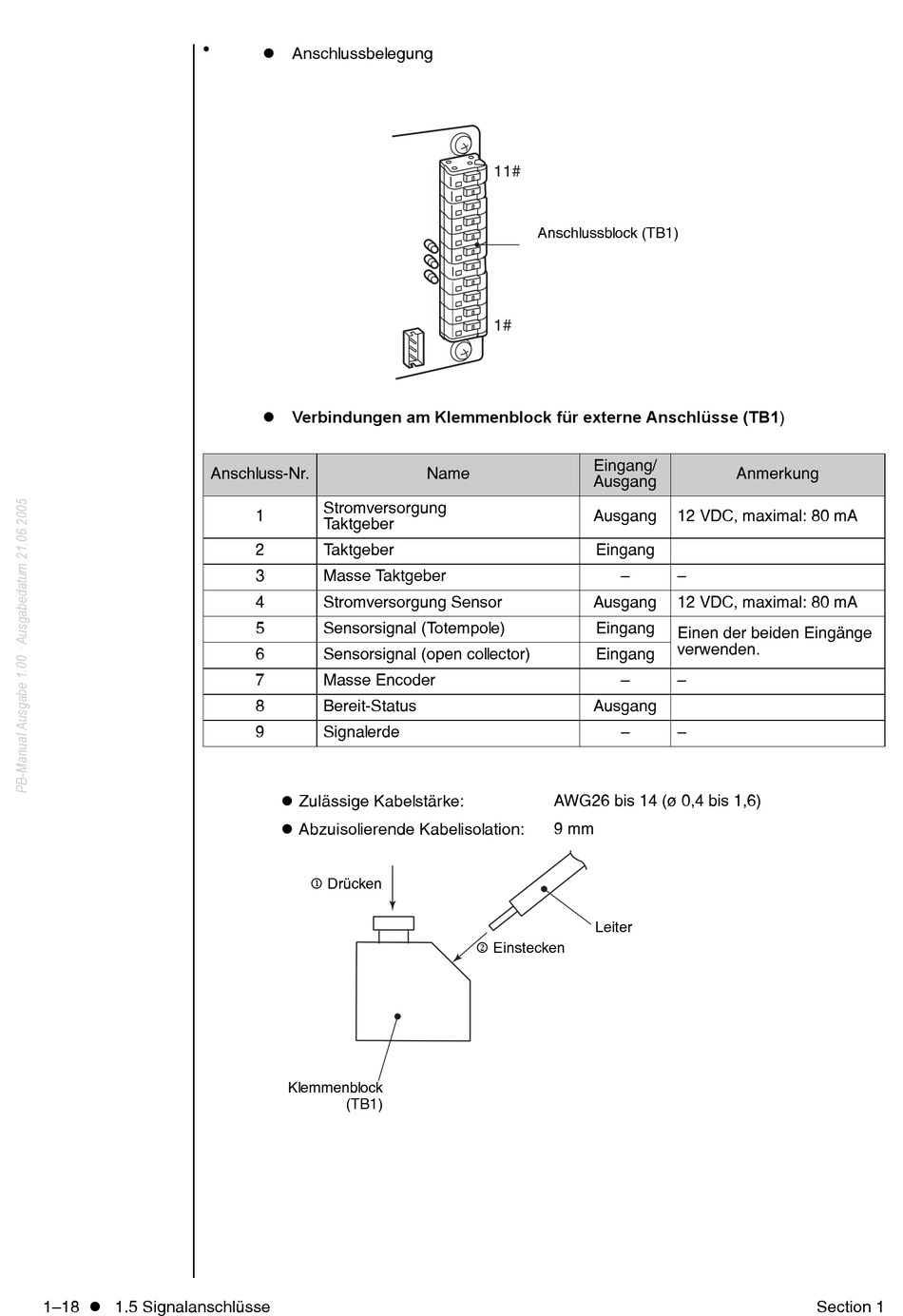

1.5 Signalanschlüsse
Anschlussbelegung
Verbindungen am Klemmenblock für externe Anschlüsse (TB1)
Stromversorgung
1
Taktgeber
2
Taktgeber
3
Masse Taktgeber
4
Stromversorgung Sensor
5
Sensorsignal (Totempole)
6
Sensorsignal (open collector)
7
Masse Encoder
8
Bereit-Status
9
Signalerde
Zulässige Kabelstärke:
Abzuisolierende Kabelisolation:
1 Drücken
Klemmenblock
(TB1)
Anschlussblock (TB1)
Eingang/
Name
Ausgang
Ausgang
Eingang
Ausgang
Eingang
Eingang
Ausgang
AWG26 bis 14 (Π0,4 bis 1,6)
9 mm
Leiter
2 Einstecken
Anmerkung
12 VDC, maximal: 80 mA
–
–
12 VDC, maximal: 80 mA
Einen der beiden Eingänge
verwenden.
–
–
–
–
Section 1
