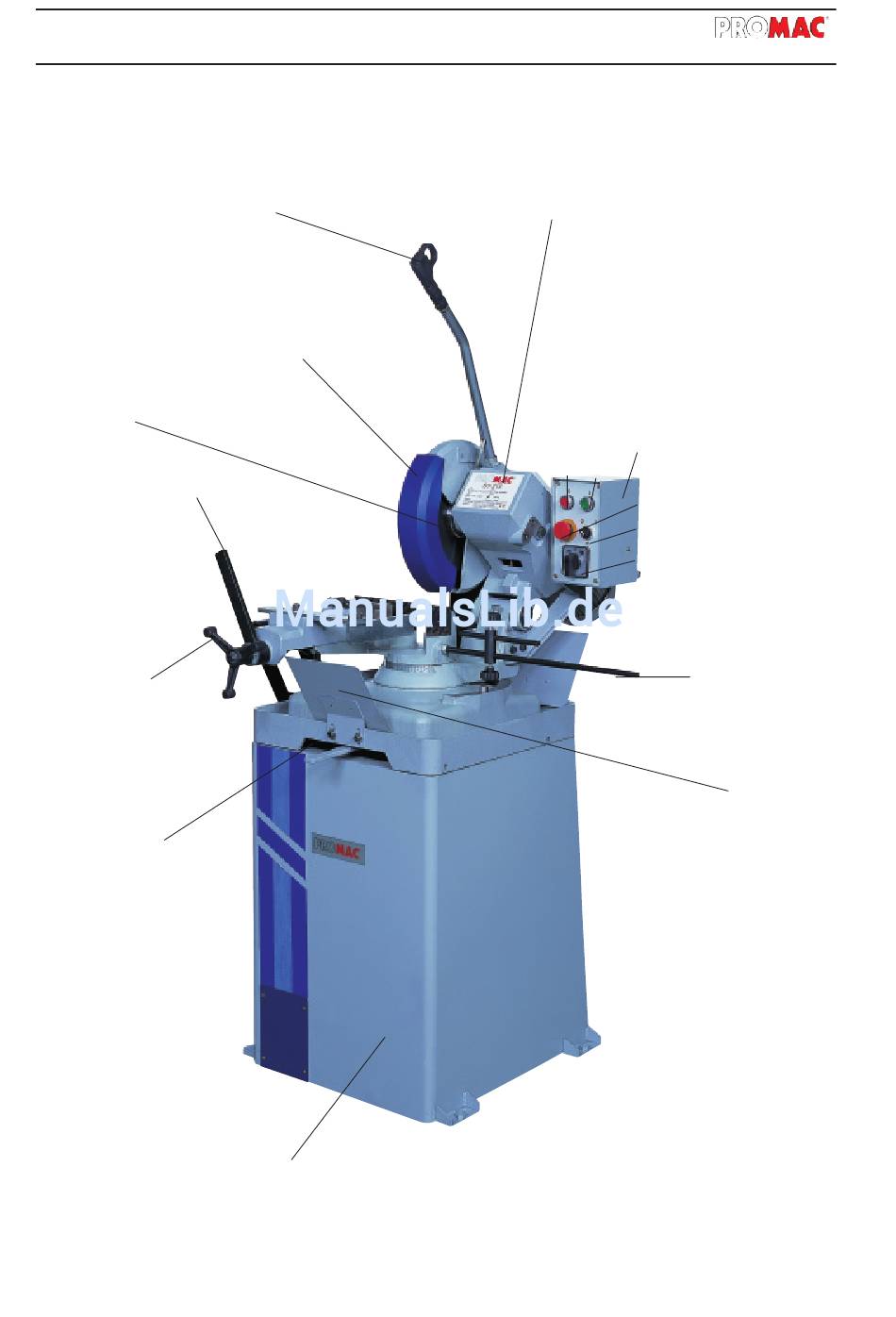

4. BEDIENELEMENTE DER KREISSÄGEMASCHINE

4.1 Bedienelemente zum Gebrauch der Maschine

Zughebel mit Startschalter
Beweglicher Sägeblattschutz
Sägeblatt
Schnellspannstockhebel
Verstelldrehgriff
Spannstock-
schlitten
Verstellhebel
Gehrungseinstellung
des Sägekopfes
Maschinenstand mit integriertem Kühlmittelsystem
6
Untersetzungsgetriebe
mit 2-tourigem Motor
Bedienungspult mit
- Ausschalter (A)
- Einschalter (B)
- Not-/Ausschalter (C)
- Pumpen Ein-/Ausschalter (D)
- Drehzahlwahlschalter (E)
A
B
C
D
E
SY-315 / L
Längsanschlag
Spritzblech
