(2) Ändern der Transportpendelbewegung
❺
❹
(3) Wiederherstellen der Standard-Einstellung
Um die Standard-Einstellung der Nockensteuerung wiederherzustellen, die geänderte Positionierung der
(1) Transportantriebsbewegung und der (2) Transportpendelbewegung auf die Ausgangsstellung zurück-
stellen.
❶
❷
❶
E
❸
– 29 –

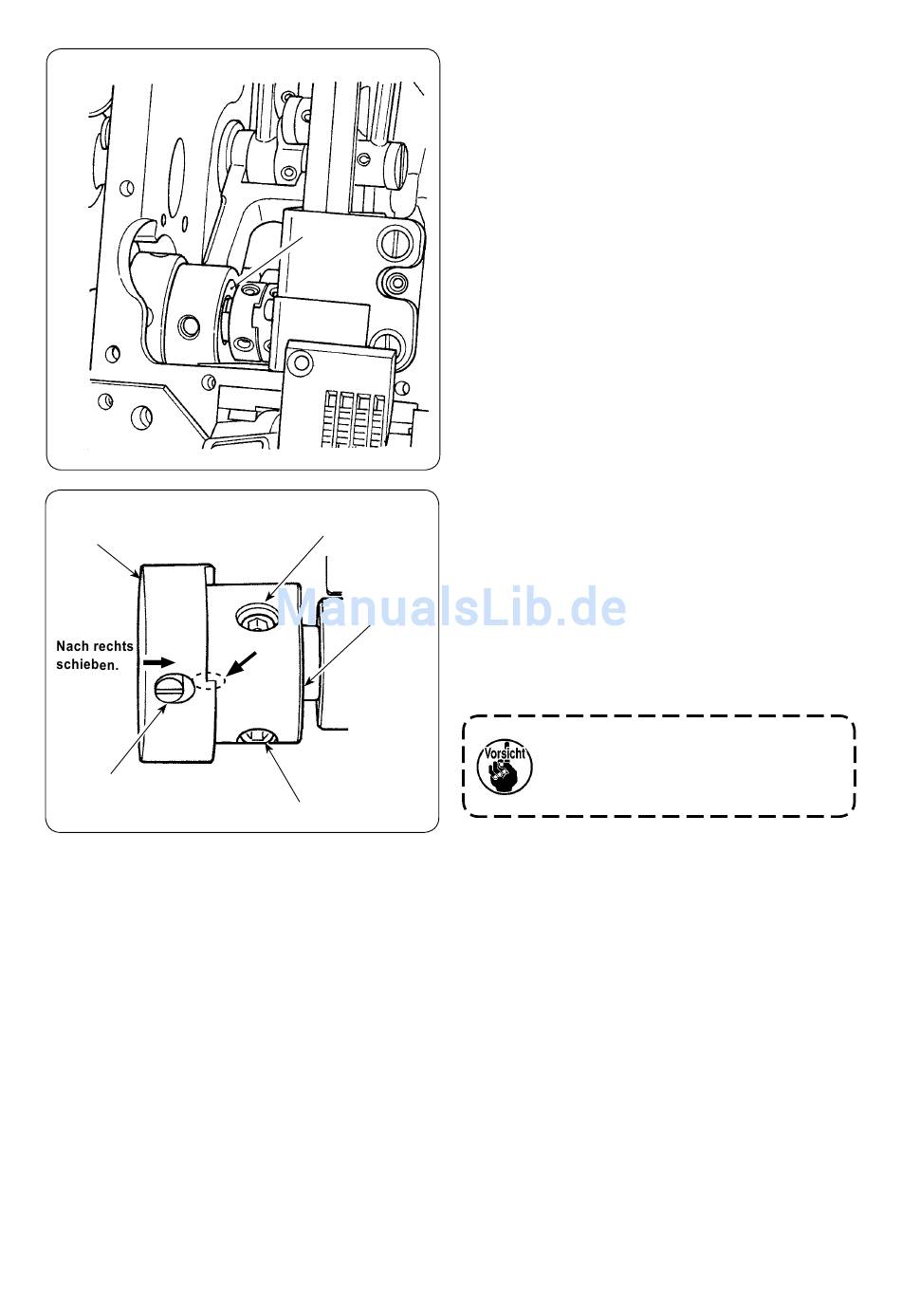

Der Zeitpunkt des Transportpendelexzenternockens
❶ kann gegenüber der Standard-Einstellung um 10°
verzögert werden.
1) Die Schrauben ❸ und ❹ des Transportpendelex-
zenternockens ❷ auf die Löcher in der Stange
ausrichten.
2) Die zwei Schrauben ❸ und ❹ lösen.
3) Den Transportpendel-Exzenternocken ❶ bewe-
gen, um den Stift ❹ nach rechts zu verschieben.
4) Den Transportpendelexzenternocken ❷ mit den
zwei Schrauben ❸ und ❹ fixieren, während der
Nocken gegen den Positioniernocken ❻ gedrückt
wird.
Sicherstellen, dass der "Stift mit dem
Transportpendelexzenternocken
Berührung ist" (Teil E), um Lockerung der
❹
Schrauben
❶
in
zu verhindern.
