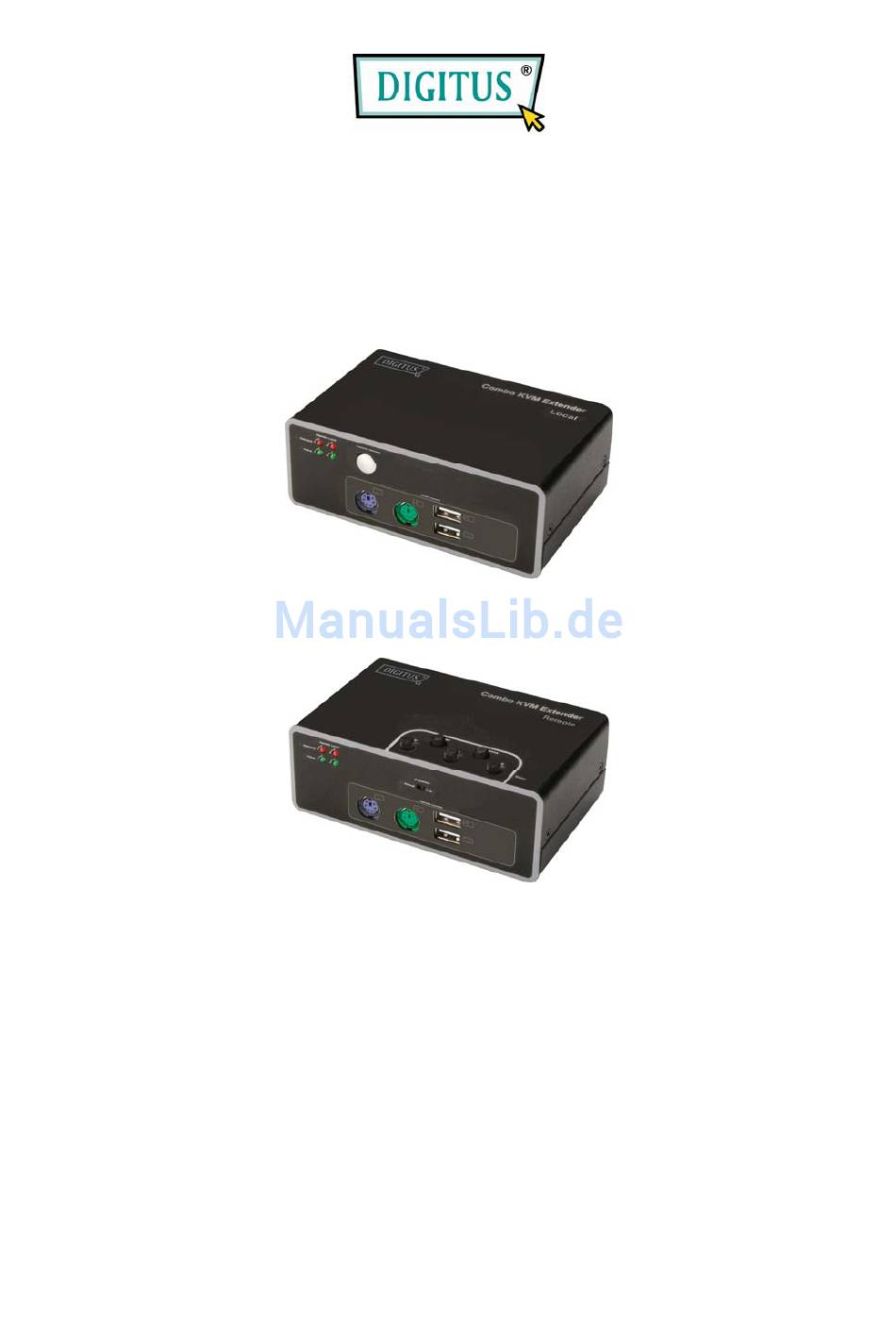

- Seite 1 Combo KVM Extender für PS/2, USB, Cat 5 (200 m) DS-51110 (lokale Einheit) DS-51110 (Remote-Einheit) Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Combo KVM Extender: Bedienungsanleitung Inhaltsverzeichnis Einleitung Funktionsmerkmale Verpackungsinhalt Technische Daten Installation Systemanforderungen Geräteaufbau Hardwareinstallation Bedienung Wechseln der aktiven Konsole mittels Drucktaste LED-Anzeigen Emulation der Sun-Microsystems-Funktionstasten - 1 -... -
Seite 3: Einleitung
Combo KVM Extender: Bedienungsanleitung Einleitung Herzlichen Dank, dass Sie sich für den Kauf des Combo KVM Extender DS-51110 entschieden haben. Dieser KVM-Extender hat die Aufgabe, an Ihrem Computer die Videoschnittstelle sowie das USB- und PS/2-Tastatur- und -Maussignal zu verlängern. Dieses Gerät stellt eine hochwertige, dauerhafte Erweiterungslösung dar, mit der Sie Ihr System in einer Entfernung von bis zu 200... -
Seite 4: Funktionsmerkmale
LEDs auf jedem Gerät zur Anzeige der aktiven Konsole und des Verbindungsstatus. Firmware upgradebar. 1.2 Verpackungsinhalt Das Produkt, das Sie erworben haben, sollte folgende Geräte und Zubehörteile enthalten: 1x DS-51110 (lokale Einheit) 1x DS-51110 (Remoteeinheit) 1x VGA-Kabel weiblich auf männlich 1x USB-Kabel Typ A auf B 2x PS/2-Kabel männlich auf männlich... -
Seite 5: Technische Daten
Combo KVM Extender: Bedienungsanleitung 1.3 Technische Daten DS-51110 GERÄTEAUSFÜHRUNG Lokale Einheit Remoteeinheit VGA-Ausgang HDB-15, weiblich HDB-15, weiblich 1 6-polige Mini-DIN-Buchse 1 6-polige Mini-DIN-Buchse Tastatur (weiblich) (weiblich) PS/2 Konsolen- 1 6-polige Mini-DIN-Buchse 1 6-polige Mini-DIN-Buchse Maus anschlüsse (weiblich) (weiblich) Tastatur USB Typ A, weiblich... -
Seite 6: Installation
Combo KVM Extender: Bedienungsanleitung 2 Installation 2.1 Systemanforderungen Konsole 1. ein VGA-, SVGA- oder Multisync-Monitor der höchsten Auflösung 2. PS/2- und/oder USB-Tastatur/-Maus Computer 1. eine VGA-, SVGA- oder Multisync-Grafikkarte 2. USB-Port Typ A oder 6-polige PS/2-Mini-DIN-Buchse für Tastatur und Maus 3. -
Seite 7: Geräteaufbau
Combo KVM Extender: Bedienungsanleitung 2.2 Geräteaufbau DS-51110 Lokale Einheit: Frontansicht Lokale Einheit: Rückansicht - 6 -... -
Seite 8: Remoteeinheit: Frontansicht
Combo KVM Extender: Bedienungsanleitung DS-51110 Remoteeinheit: Frontansicht Remoteeinheit: Rückansicht - 7 -... -
Seite 9: Übersicht Der Kabelanschlüsse
Möchten Sie Ihre Tastatur/Maus an einer PS/2-Schnittstelle Ihres Computers betreiben, bitte den Computer ausschalten. Monitor sowie PS/2- und/oder USB-Tastatur/-Maus an die lokale Einheit DS-51110 (Local) anschließen, wenn Sie Ihr System über die lokale Konsole steuern möchten. Monitor sowie PS/2- und/oder USB-Tastatur/-Maus an die Remoteeinheit DS-51110 (Remote) anschließen, wenn Sie Ihr System über die Remotekonsole steuern möchten. -
Seite 10: Bedienung
Sie die aktive Bedienkonsole. Drei Konfigurationen sind möglich, um die aktive(n) Konsole(n) auszuwählen: 1. Nur lokale Konsole Das System kann nur über die lokale Einheit DS-51110 (Local) bedient werden. 2. Nur Remotekonsole Das System kann nur über die Remoteeinheit DS-51110 (Remote) bedient werden. -
Seite 11: Beispiele Für Einzelne Led-Kombinationen
Combo KVM Extender: Bedienungsanleitung „Local“ leuchtet: Gibt an, dass Sie Ihr System nur über die lokale Konsole steuern können. „Remote“ leuchtet: Gibt an, dass Sie Ihr System nur über die Remotekonsole steuern können. „Active“ (Betriebsbereit, GRÜN) Zeigt den Verbindungsstatus an: ... - Seite 12 Combo KVM Extender: Bedienungsanleitung Konsole angezeigt. An der Remotekonsole sind alle Leuchten AUS, da keine Verbindung hergestellt ist. Beide Konsolen sind „Selected“; „Local Active“ ist AUS, „Remote Active“ ist Das bedeutet, die Cat-5-Verbindung zwischen der lokalen Einheit und der Remoteeinheit ist betriebsbereit, die lokale Einheit hingegen ist nicht korrekt an den PC angeschlossen oder der PC ist nicht eingeschaltet.
-
Seite 13: Emulation Der Sun-Microsystems-Funktionstasten
Combo KVM Extender: Bedienungsanleitung 3.3 Emulation der Sun-Microsystems-Funktionstasten Auf der Tastatur von Sun Microsystems sind 16 Tasten für Sonderfunktionen vorhanden; der KVM-Switch kann diese Funktionstasten emulieren. Die folgende Tabelle zeigt die Zuordnung der Emulationstasten zu den Sun-Microsystems-Funktionstasten. Zur Aktivierung der Emulation drücken Sie bitte zuerst die LINKE Windows-Taste (die sich üblicherweise zwischen der linken [Strg]- und der linken [Alt]-Taste befindet) und wählen Sie dann entsprechend die zweite dazugehörige Taste. -
Seite 14: Haftungsausschluss
Combo KVM Extender: Bedienungsanleitung Haftungsausschluss Die Angaben in diesem Dokument können ohne vorherige Ankündigung geändert werden. Der Hersteller gibt keine Erklärungen ab und übernimmt keine Garantie (indirekt oder auf andere Weise) bezüglich der Genauigkeit und Vollständigkeit dieses Dokuments und kann in keinem Fall für entgangene Gewinne oder sonstige wirtschaftliche Schäden haftbar gemacht werden einschließlich unter anderem konkreter, beiläufig entstandener, mittelbarer oder sonstiger Schäden.
