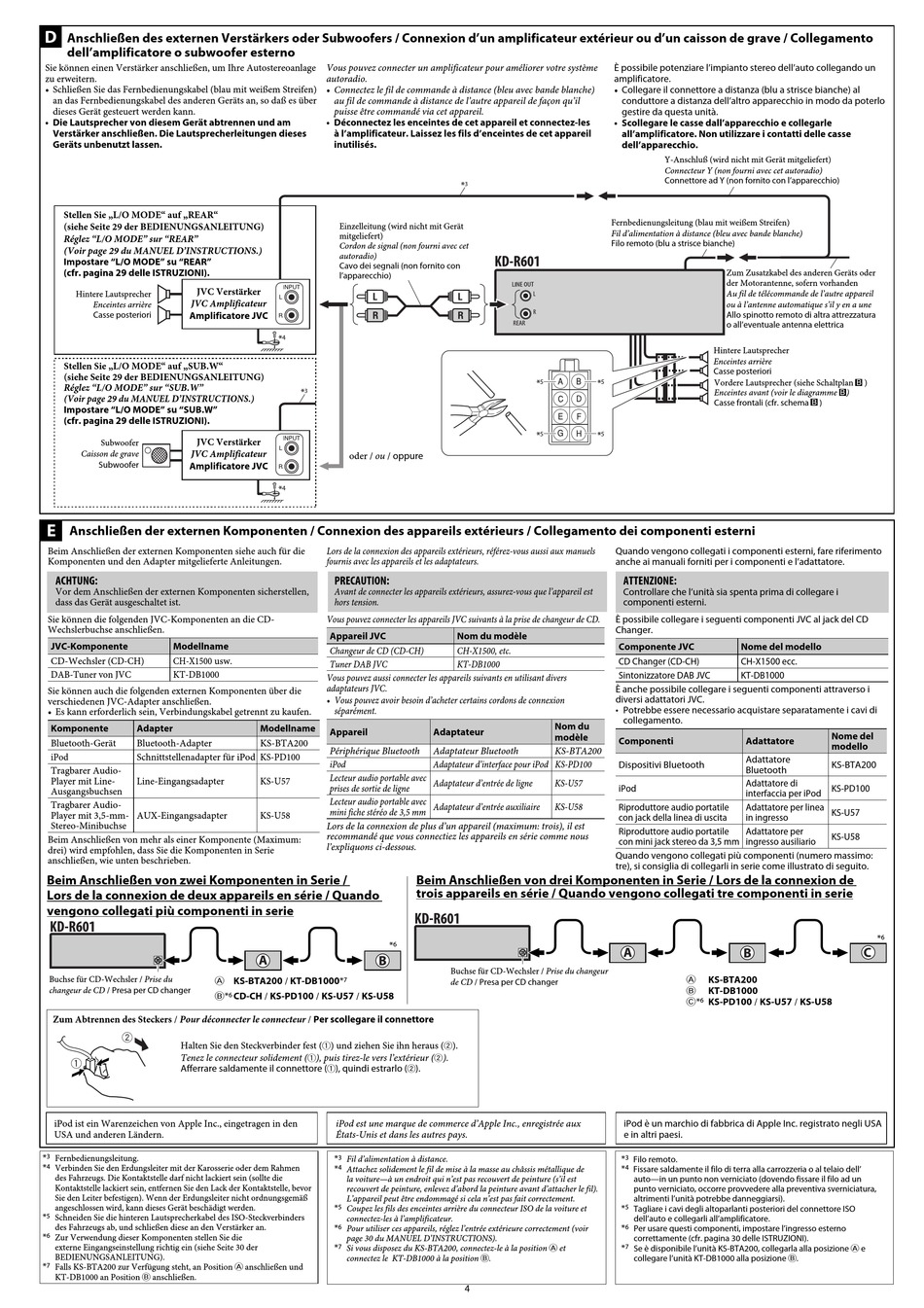

JVC KD-R601 Einbauanweisungen Seite 4

D
Anschließen des externen Verstärkers oder Subwoofers / Connexion d'un amplificateur extérieur ou d'un caisson de grave / Collegamento
dell'amplificatore o subwoofer esterno
Sie können einen Verstärker anschließen, um Ihre Autostereoanlage
zu erweitern.
• Schließen Sie das Fernbedienungskabel (blau mit weißem Streifen)
an das Fernbedienungskabel des anderen Geräts an, so daß es über
dieses Gerät gesteuert werden kann.
• Die Lautsprecher von diesem Gerät abtrennen und am
Verstärker anschließen. Die Lautsprecherleitungen dieses
Geräts unbenutzt lassen.
Stellen Sie „L/O MODE" auf „REAR"
(siehe Seite 29 der BEDIENUNGSANLEITUNG)
Réglez "L/O MODE" sur "REAR"
(Voir page 29 du MANUEL D'INSTRUCTIONS.)
Impostare "L/O MODE" su "REAR"
(cfr. pagina 29 delle ISTRUZIONI).
JVC Verstärker
Hintere Lautsprecher
JVC Amplificateur
Enceintes arrière
Casse posteriori
Amplificatore JVC
Stellen Sie „L/O MODE" auf „SUB.W"
(siehe Seite 29 der BEDIENUNGSANLEITUNG)
Réglez "L/O MODE" sur "SUB.W"
(Voir page 29 du MANUEL D'INSTRUCTIONS.)
Impostare "L/O MODE" su "SUB.W"
(cfr. pagina 29 delle ISTRUZIONI).
JVC Verstärker
Subwoofer
Caisson de grave JVC Amplificateur
Subwoofer Amplificatore JVC
E
Anschließen der externen Komponenten / Connexion des appareils extérieurs / Collegamento dei componenti esterni
Beim Anschließen der externen Komponenten siehe auch für die
Komponenten und den Adapter mitgelieferte Anleitungen.
ACHTUNG:
Vor dem Anschließen der externen Komponenten sicherstellen,
dass das Gerät ausgeschaltet ist.
Sie können die folgenden JVC-Komponenten an die CD-
Wechslerbuchse anschließen.
JVC-Komponente Modellname
CD-Wechsler (CD-CH) CH-X1500 usw.
DAB-Tuner von JVC KT-DB1000
Sie können auch die folgenden externen Komponenten über die
verschiedenen JVC-Adapter anschließen.
• Es kann erforderlich sein, Verbindungskabel getrennt zu kaufen.
Komponente Adapter
Bluetooth-Gerät Bluetooth-Adapter
iPod Schnittstellenadapter für iPod KS-PD100
Tragbarer Audio-
Player mit Line- Line-Eingangsadapter
Ausgangsbuchsen
Tragbarer Audio-
Player mit 3,5-mm- AUX-Eingangsadapter
Stereo-Minibuchse
Beim Anschließen von mehr als einer Komponente (Maximum:
drei) wird empfohlen, dass Sie die Komponenten in Serie
anschließen, wie unten beschrieben.
Beim Anschließen von zwei Komponenten in Serie /
Lors de la connexion de deux appareils en série / Quando
vengono collegati più componenti in serie
Buchse für CD-Wechsler / Prise du A KS-BTA200 / KT-DB1000*
changeur de CD / Presa per CD changer
B *
Zum Abtrennen des Steckers / Pour déconnecter le connecteur / Per scollegare il connettore
Halten Sie den Steckverbinder fest (
Tenez le connecteur solidement (
Afferrare saldamente il connettore (
iPod ist ein Warenzeichen von Apple Inc., eingetragen in den
USA und anderen Ländern.
* 3
Fernbedienungsleitung.
* 4
Verbinden Sie den Erdungsleiter mit der Karosserie oder dem Rahmen
des Fahrzeugs. Die Kontaktstelle darf nicht lackiert sein (sollte die
Kontaktstelle lackiert sein, entfernen Sie den Lack der Kontaktstelle, bevor
Sie den Leiter befestigen). Wenn der Erdungsleiter nicht ordnungsgemäß
angeschlossen wird, kann dieses Gerät beschädigt werden.
*
5 Schneiden Sie die hinteren Lautsprecherkabel des ISO-Steckverbinders
des Fahrzeugs ab, und schließen diese an den Verstärker an.
* 6 Zur Verwendung dieser Komponenten stellen Sie die
externe Eingangseinstellung richtig ein (siehe Seite 30 der
BEDIENUNGSANLEITUNG).
* 7 Falls KS-BTA200 zur Verfügung steht, an Position A anschließen und
KT-DB1000 an Position B anschließen.
Vous pouvez connecter un amplificateur pour améliorer votre système
autoradio.
• Connectez le fil de commande à distance (bleu avec bande blanche)
au fil de commande à distance de l'autre appareil de façon qu'il
puisse être commandé via cet appareil.
• Déconnectez les enceintes de cet appareil et connectez-les
à l'amplificateur. Laissez les fils d'enceintes de cet appareil
inutilisés.
Einzelleitung (wird nicht mit Gerät
mitgeliefert)
Cordon de signal (non fourni avec cet
autoradio)
Cavo dei segnali (non fornito con
l'apparecchio)
oder / ou / oppure
Lors de la connexion des appareils extérieurs, référez-vous aussi aux manuels
fournis avec les appareils et les adaptateurs.
PRECAUTION:
Avant de connecter les appareils extérieurs, assurez-vous que l'appareil est
hors tension.
Vous pouvez connecter les appareils JVC suivants à la prise de changeur de CD.
Appareil JVC
Changeur de CD (CD-CH)
Tuner DAB JVC
Vous pouvez aussi connecter les appareils suivants en utilisant divers
adaptateurs JVC.
• Vous pouvez avoir besoin d'acheter certains cordons de connexion
séparément.
Modellname
Appareil
KS-BTA200
Périphérique Bluetooth
iPod
Lecteur audio portable avec
KS-U57
prises de sortie de ligne
Lecteur audio portable avec
mini fiche stéréo de 3,5 mm
KS-U58
Lors de la connexion de plus d'un appareil (maximum: trois), il est
recommandé que vous connectiez les appareils en série comme nous
l'expliquons ci-dessous.
* 6
7
6 CD-CH / KS-PD100 / KS-U57 / KS-U58
1 ) und ziehen Sie ihn heraus (
1 ), puis tirez-le vers l'extérieur (
1
), quindi estrarlo (
iPod est une marque de commerce d'Apple Inc., enregistrée aux
États-Unis et dans les autres pays.
* 3
Fil d'alimentation à distance.
* 4
Attachez solidement le fil de mise à la masse au châssis métallique de
la voiture—à un endroit qui n'est pas recouvert de peinture (s'il est
recouvert de peinture, enlevez d'abord la peinture avant d'attacher le fil).
L'appareil peut être endommagé si cela n'est pas fait correctement.
* 5
Coupez les fils des enceintes arrière du connecteur ISO de la voiture et
connectez-les à l'amplificateur.
*
6 Pour utiliser ces appareils, réglez l'entrée extérieure correctement (voir
page 30 du MANUEL D'INSTRUCTIONS).
* 7 Si vous disposez du KS-BTA200, connectez-le à la position A et
connectez le KT-DB1000 à la position B.
Nom du modèle
CH-X1500, etc.
KT-DB1000
Nom du
Adaptateur
modèle
Adaptateur Bluetooth KS-BTA200
Adaptateur d'interface pour iPod KS-PD100
Adaptateur d'entrée de ligne KS-U57
Adaptateur d'entrée auxiliaire KS-U58
Beim Anschließen von drei Komponenten in Serie / Lors de la connexion de
trois appareils en série / Quando vengono collegati tre componenti in serie
Buchse für CD-Wechsler / Prise du changeur
de CD / Presa per CD changer
2 ).
2 ).
2
).
4
È possibile potenziare l'impianto stereo dell'auto collegando un
amplificatore.
• Collegare il connettore a distanza (blu a strisce bianche) al
conduttore a distanza dell'altro apparecchio in modo da poterlo
gestire da questa unità.
• Scollegare le casse dall'apparecchio e collegarle
all'amplificatore. Non utilizzare i contatti delle casse
dell'apparecchio.
Y-Anschluß (wird nicht mit Gerät mitgeliefert)
Connecteur Y (non fourni avec cet autoradio)
Connettore ad Y (non fornito con l'apparecchio)
Fernbedienungsleitung (blau mit weißem Streifen)
Fil d'alimentation à distance (bleu avec bande blanche)
Filo remoto (blu a strisce bianche)
Zum Zusatzkabel des anderen Geräts oder
der Motorantenne, sofern vorhanden
Au fil de télécommande de l'autre appareil
ou à l'antenne automatique s'il y en a une
Allo spinotto remoto di altra attrezzatura
o all'eventuale antenna elettrica
Hintere Lautsprecher
Enceintes arrière
Casse posteriori
Vordere Lautsprecher (siehe Schaltplan
Enceintes avant (voir le diagramme
Casse frontali (cfr. schema
Quando vengono collegati i componenti esterni, fare riferimento
anche ai manuali forniti per i componenti e l'adattatore.
ATTENZIONE:
Controllare che l'unità sia spenta prima di collegare i
componenti esterni.
È possibile collegare i seguenti componenti JVC al jack del CD
Changer.
Componente JVC Nome del modello
CD Changer (CD-CH) CH-X1500 ecc.
Sintonizzatore DAB JVC KT-DB1000
È anche possibile collegare i seguenti componenti attraverso i
diversi adattatori JVC.
• Potrebbe essere necessario acquistare separatamente i cavi di
collegamento.
Componenti Adattatore
Adattatore
Dispositivi Bluetooth
Bluetooth
Adattatore di
iPod
interfaccia per iPod
Riproduttore audio portatile Adattatore per linea
con jack della linea di uscita in ingresso
Riproduttore audio portatile Adattatore per
con mini jack stereo da 3,5 mm ingresso ausiliario
Quando vengono collegati più componenti (numero massimo:
tre), si consiglia di collegarli in serie come illustrato di seguito.
A
KS-BTA200
B
KT-DB1000
C *
KS-PD100 / KS-U57 / KS-U58
6
iPod è un marchio di fabbrica di Apple Inc. registrato negli USA
e in altri paesi.
* 3
Filo remoto.
* 4
Fissare saldamente il filo di terra alla carrozzeria o al telaio dell'
auto—in un punto non verniciato (dovendo fissare il filo ad un
punto verniciato, occorre provvedere alla preventiva sverniciatura,
altrimenti l'unità potrebbe danneggiarsi).
*
5 Tagliare i cavi degli altoparlanti posteriori del connettore ISO
dell'auto e collegarli all'amplificatore.
* 6 Per usare questi componenti, impostare l'ingresso esterno
correttamente (cfr. pagina 30 delle ISTRUZIONI).
* 7 Se è disponibile l'unità KS-BTA200, collegarla alla posizione A e
collegare l'unità KT-DB1000 alla posizione B.
)
)
)
Nome del
modello
KS-BTA200
KS-PD100
KS-U57
KS-U58
* 6
