KAPITEL 3
– Bedienung

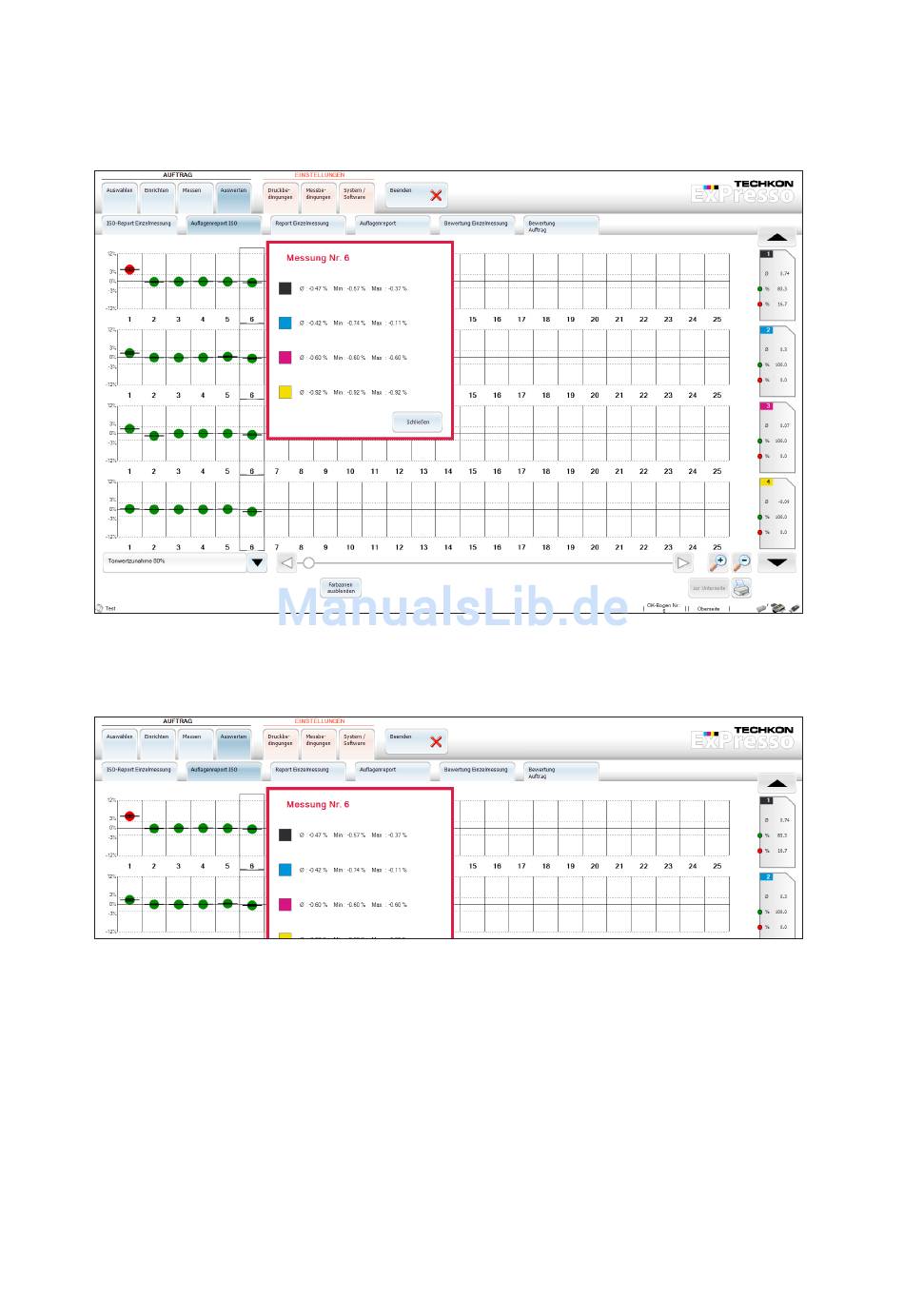

Detailansicht: Auflagenreport ISO für ∆E und ausgewählte Messung Nr. 6:
Ein grüner Punkt zeigt an, dass sich der Messwert innerhalb der Toleranz befindet.
1.
Das Beispiel oben weist einen roten Punkt in Messreihe Nr. 1 (1.) auf, der eine Messung
außerhalb der Toleranz signalisiert. Das ist auch der Position weit oberhalb der Grund-
linie zu entnehmen.
Die Schwankung innerhalb des Bogens wird durch eine vertikale Linie innerhalb des
Punktes beschrieben. Je stärker die Schwankung, desto länger die vertikale Linie.
