Handbuch TECHKON SpectroDrive
1.
3.
4.

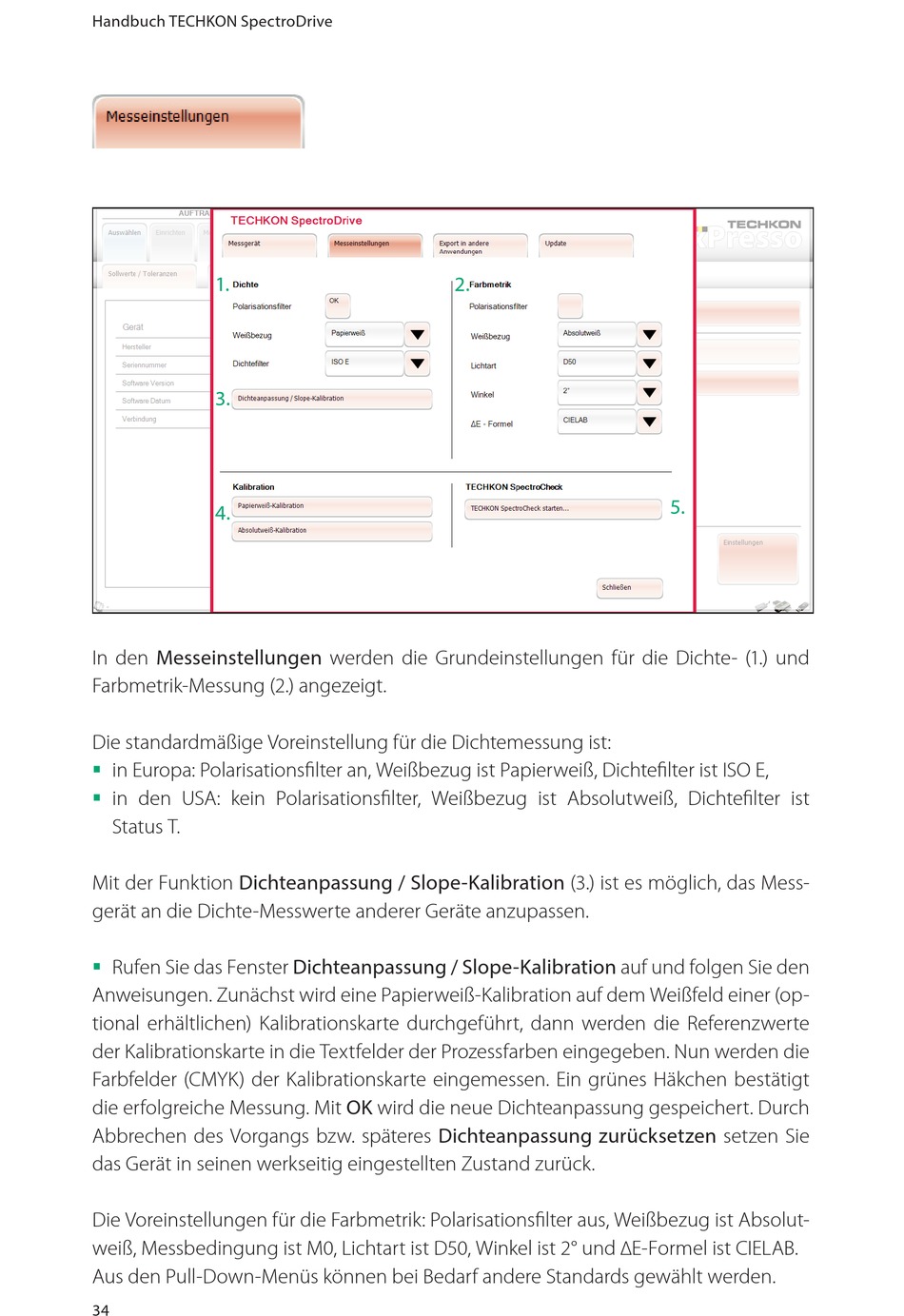

In den Messeinstellungen werden die Grundeinstellungen für die Dichte- (1.) und
Farbmetrik-Messung (2.) angezeigt.
Die standardmäßige Voreinstellung für die Dichtemessung ist:
in Europa: Polarisationsfilter an, Weißbezug ist Papierweiß, Dichtefilter ist ISO E,
in den USA: kein Polarisationsfilter, Weißbezug ist Absolutweiß, Dichtefilter ist
Status T.
Mit der Funktion Dichteanpassung / Slope-Kalibration (3.) ist es möglich, das Mess-
gerät an die Dichte-Messwerte anderer Geräte anzupassen.
Rufen Sie das Fenster Dichteanpassung / Slope-Kalibration auf und folgen Sie den
Anweisungen. Zunächst wird eine Papierweiß-Kalibration auf dem Weißfeld einer (op-
tional erhältlichen) Kalibrationskarte durchgeführt, dann werden die Referenzwerte
der Kalibrationskarte in die Textfelder der Prozessfarben eingegeben. Nun werden die
Farbfelder (CMYK) der Kalibrationskarte eingemessen. Ein grünes Häkchen bestätigt
die erfolgreiche Messung. Mit OK wird die neue Dichteanpassung gespeichert. Durch
Abbrechen des Vorgangs bzw. späteres Dichteanpassung zurücksetzen setzen Sie
das Gerät in seinen werkseitig eingestellten Zustand zurück.
Die Voreinstellungen für die Farbmetrik: Polarisationsfilter aus, Weißbezug ist Absolut-
weiß, Messbedingung ist M0, Lichtart ist D50, Winkel ist 2° und ∆E-Formel ist CIELAB.
Aus den Pull-Down-Menüs können bei Bedarf andere Standards gewählt werden.
34
2.
5.
