Handbuch TECHKON SpectroDrive

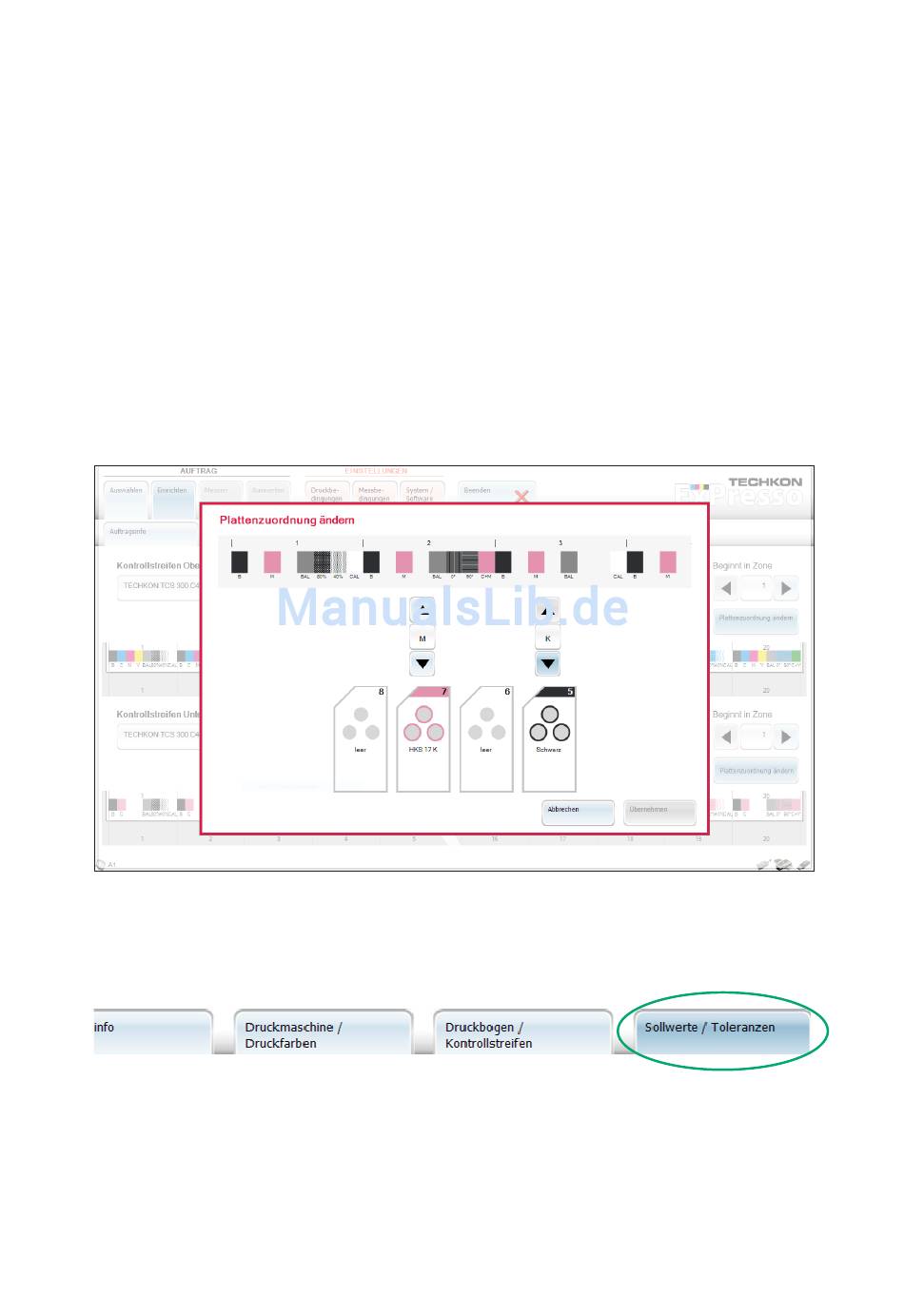

Die Option Plattenzuordnung ändern (4. in Abb. S. 45) öffnet ein eigenes Fenster, in
dem die individuelle Zuordnung einer Druckplatte zu einem Druckwerk vorgenom-
men werden kann.
Eine Änderung der Plattenzuordnung ist immer dann notwendig, wenn die Reihenfol-
ge der Druckfarben verändert wurde oder Sonderfarben eingesetzt werden.
Damit der Druckkontrollstreifen messtechnisch richtig erfasst und ausgewertet wer-
den kann, war es im nachfolgenden Beispiel nötig, der Sonderfarbe HKS 17 K in Druck-
werk Nr. 7 als Druckfarbe Magenta (1.) zuzuordnen, damit der Druckkontrollstreifen an
der richtigen Stelle ein Messfeld aufweist.
1.
Einrichten – Sollwerte / Toleranzen
Nachdem die Farbkästen virtuell mit Druckfarbe befüllt wurden, werden ihnen – als
letzter Schritt vor der Messung – Sollwerte und Toleranzen zugeordnet. Bereits instal-
liert sind die Vorgabewerte, die der internationale Standard ISO 12647-2:2007 für die
Papierklassen 1 – 5 liefert. Beim Einsatz von Scan-Messgeräten neuerer Generation, die
die Anforderung der ISO 13655 mit den Messbedingungen M0 bis M3 unterstützen,
werden auch die Vorgabewerte nach ISO 12647-2:2013 zur Auswahl angeboten.
46
