Kapitel 2
Installation von SpectroDrive und der Software ExPresso 4

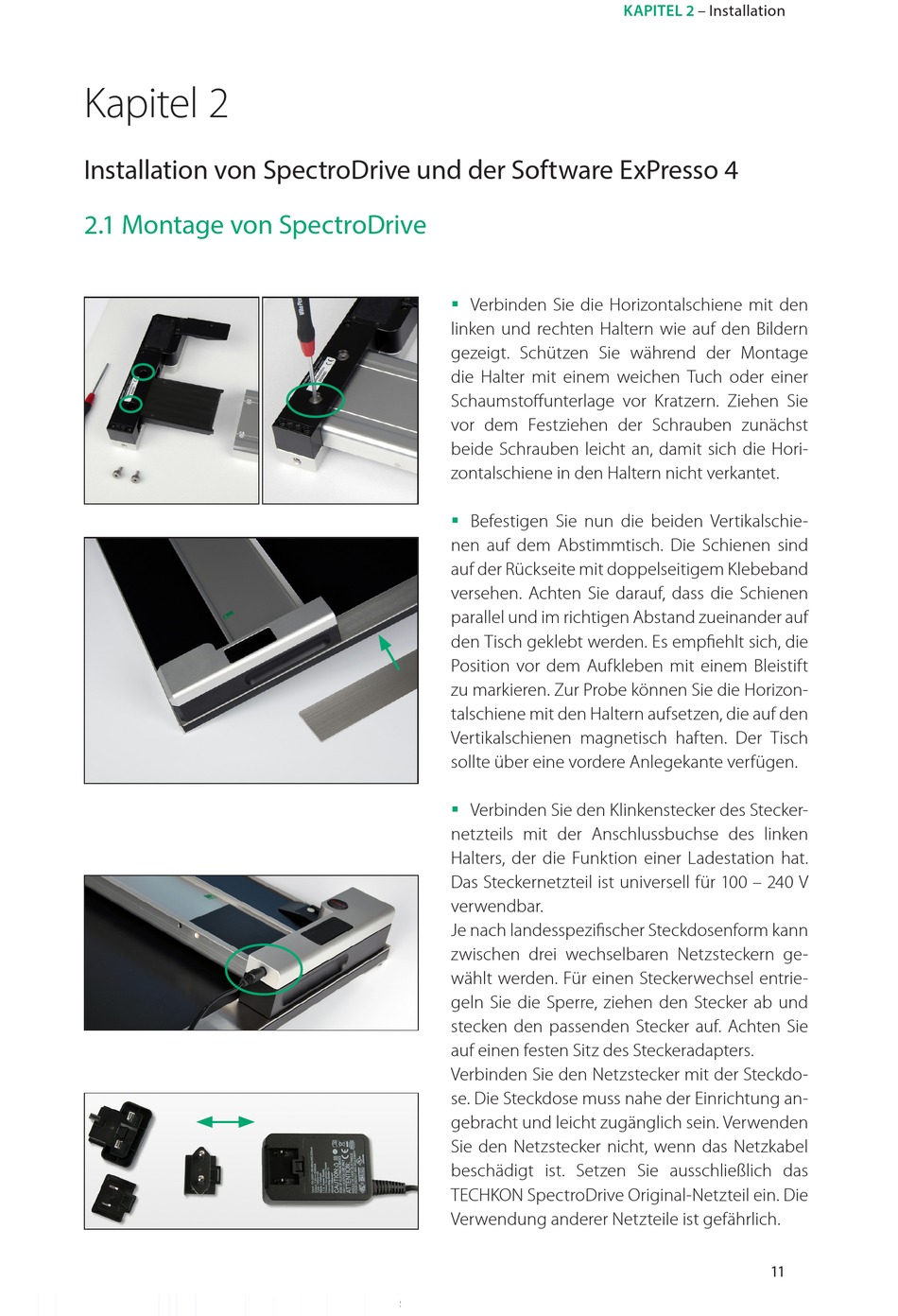

2.1 Montage von SpectroDrive
Verbinden Sie die Horizontalschiene mit den
linken und rechten Haltern wie auf den Bildern
gezeigt. Schützen Sie während der Montage
die Halter mit einem weichen Tuch oder einer
Schaumstoffunterlage vor Kratzern. Ziehen Sie
vor dem Festziehen der Schrauben zunächst
beide Schrauben leicht an, damit sich die Hori-
zontalschiene in den Haltern nicht verkantet.
Befestigen Sie nun die beiden Vertikalschie-
nen auf dem Abstimmtisch. Die Schienen sind
auf der Rückseite mit doppelseitigem Klebeband
versehen. Achten Sie darauf, dass die Schienen
parallel und im richtigen Abstand zueinander auf
den Tisch geklebt werden. Es empfiehlt sich, die
Position vor dem Aufkleben mit einem Bleistift
zu markieren. Zur Probe können Sie die Horizon-
talschiene mit den Haltern aufsetzen, die auf den
Vertikalschienen magnetisch haften. Der Tisch
sollte über eine vordere Anlegekante verfügen.
Verbinden Sie den Klinkenstecker des Stecker-
netzteils mit der Anschlussbuchse des linken
Halters, der die Funktion einer Ladestation hat.
Das Steckernetzteil ist universell für 100 – 240 V
verwendbar.
Je nach landesspezifischer Steckdosenform kann
zwischen drei wechselbaren Netzsteckern ge-
wählt werden. Für einen Steckerwechsel entrie-
geln Sie die Sperre, ziehen den Stecker ab und
stecken den passenden Stecker auf. Achten Sie
auf einen festen Sitz des Steckeradapters.
Verbinden Sie den Netzstecker mit der Steckdo-
se. Die Steckdose muss nahe der Einrichtung an-
gebracht und leicht zugänglich sein. Verwenden
Sie den Netzstecker nicht, wenn das Netzkabel
beschädigt ist. Setzen Sie ausschließlich das
TECHKON SpectroDrive Original-Netzteil ein. Die
Verwendung anderer Netzteile ist gefährlich.
KAPITEL 2
– Installation
11
