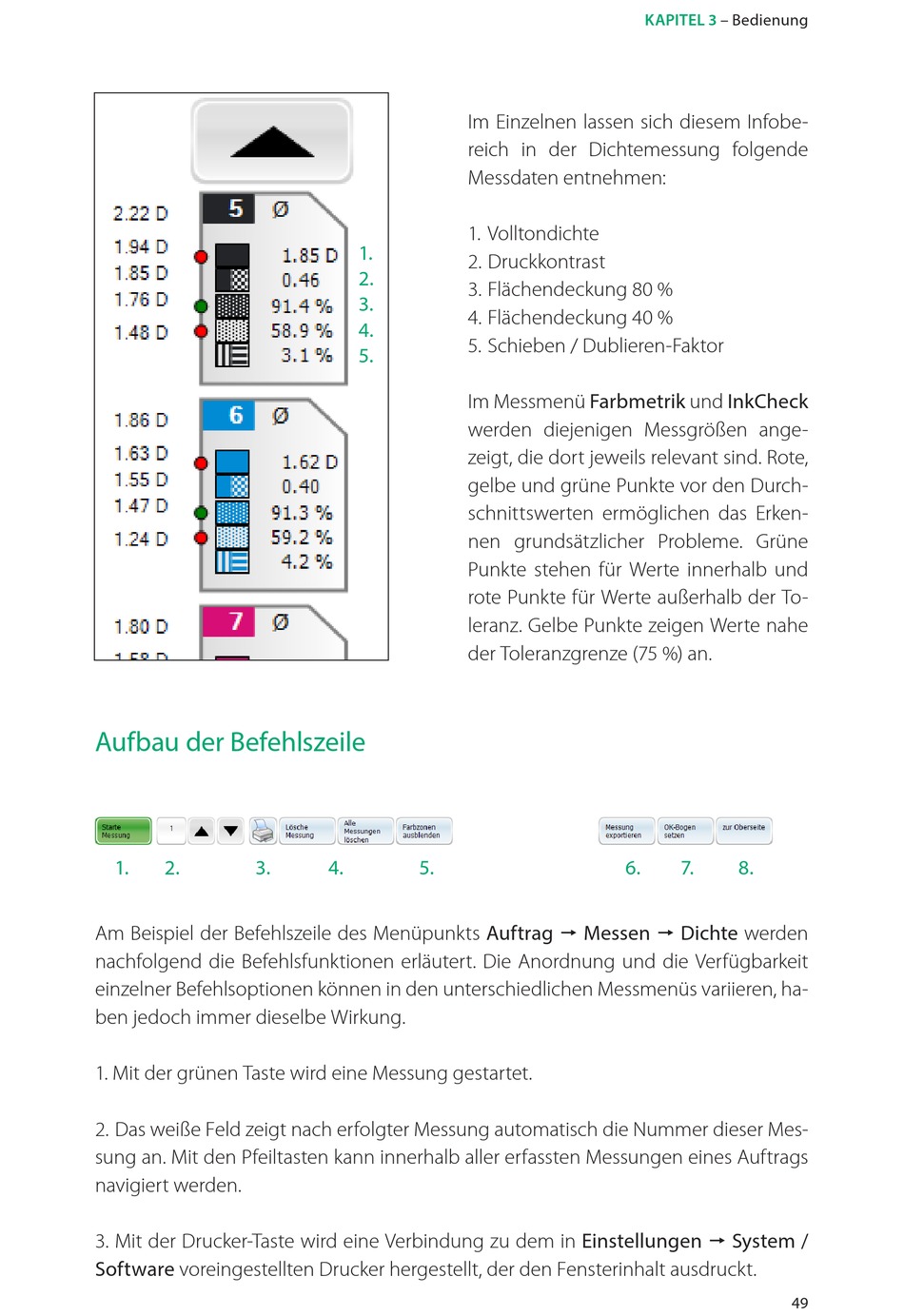

Aufbau der Befehlszeile
1.
2.
3.
Am Beispiel der Befehlszeile des Menüpunkts Auftrag Messen Dichte werden
nachfolgend die Befehlsfunktionen erläutert. Die Anordnung und die Verfügbarkeit
einzelner Befehlsoptionen können in den unterschiedlichen Messmenüs variieren, ha-
ben jedoch immer dieselbe Wirkung.
1. Mit der grünen Taste wird eine Messung gestartet.
2. Das weiße Feld zeigt nach erfolgter Messung automatisch die Nummer dieser Mes-
sung an. Mit den Pfeiltasten kann innerhalb aller erfassten Messungen eines Auftrags
navigiert werden.
3. Mit der Drucker-Taste wird eine Verbindung zu dem in Einstellungen System /
Software voreingestellten Drucker hergestellt, der den Fensterinhalt ausdruckt.
Im Einzelnen lassen sich diesem Infobe-
reich in der Dichtemessung folgende
Messdaten entnehmen:
1. Volltondichte
1.
2. Druckkontrast
2.
3. Flächendeckung 80 %
3.
4. Flächendeckung 40 %
4.
5. Schieben / Dublieren-Faktor
5.
Im Messmenü Farbmetrik und InkCheck
werden diejenigen Messgrößen ange-
zeigt, die dort jeweils relevant sind. Rote,
gelbe und grüne Punkte vor den Durch-
schnittswerten ermöglichen das Erken-
nen grundsätzlicher Probleme. Grüne
Punkte stehen für Werte innerhalb und
rote Punkte für Werte außerhalb der To-
leranz. Gelbe Punkte zeigen Werte nahe
der Toleranzgrenze (75 %) an.
4.
5.
KAPITEL 3
– Bedienung
6.
7.
8.
49
